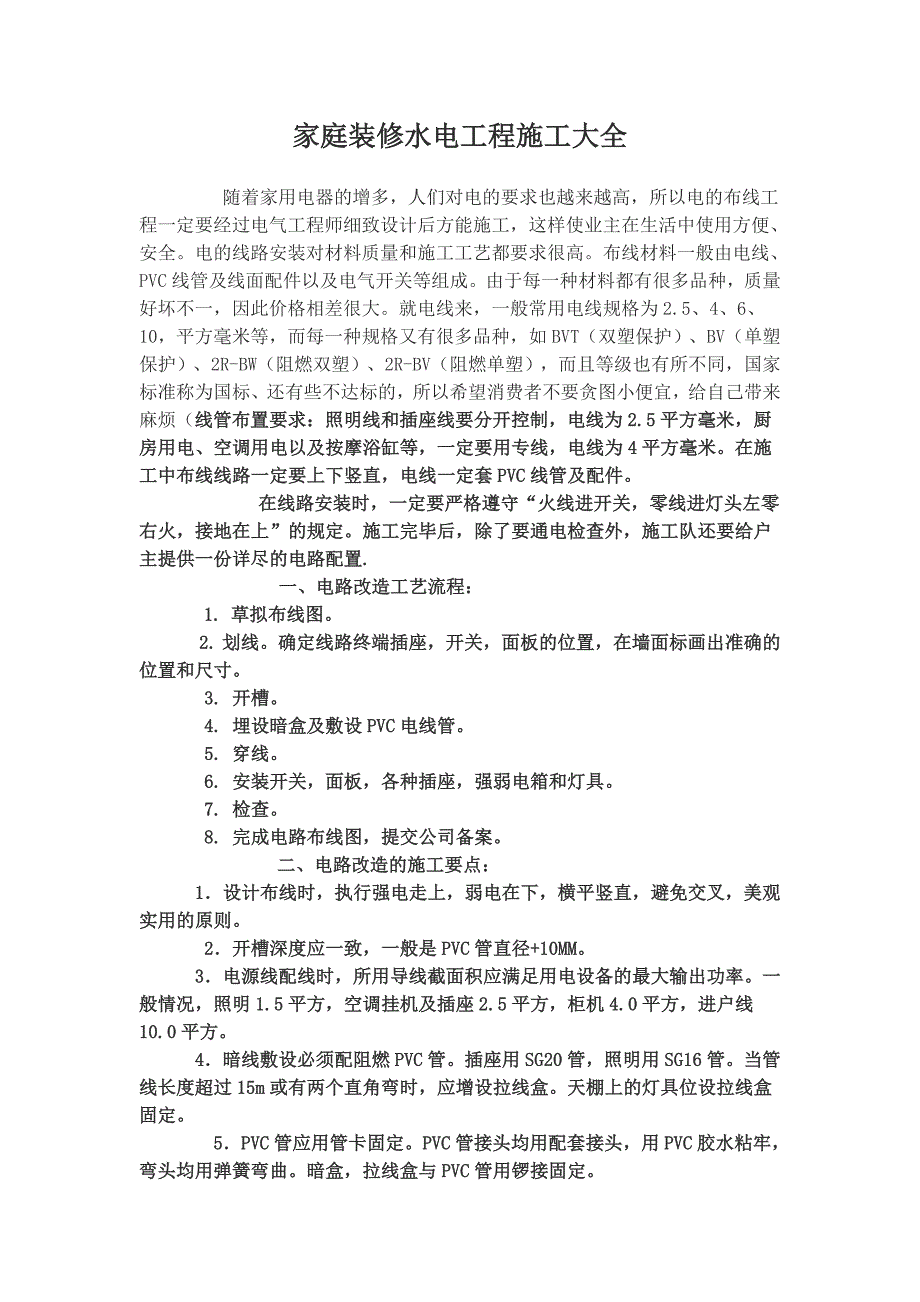

1、家庭装修水电工程施工大全随着家用电器的增多，人们对电的要求也越来越高，所以电的布线工程一定要经过电气工程师细致设计后方能施工，这样使业主在生活中使用方便、安全。电的线路安装对材料质量和施工工艺都要求很高。布线材料一般由电线、PVC线管及线面配件以及电气开关等组成。由于每一种材料都有很多品种，质量好坏不一，因此价格相差很大。就电线来，一般常用电线规格为2.5、4、6、10，平方毫米等，而每一种规格又有很多品种，如BVT（双塑保护）、BV（单塑保护）、2R-BW（阻燃双塑）、2R-BV（阻燃单塑），而且等级也有所不同，国家标准称为国标、还有些不达标的，所以希望消费者不要贪图小便宜，给自己带来麻烦（
2、线管布置要求：照明线和插座线要分开控制，电线为2.5平方毫米，厨房用电、空调用电以及按摩浴缸等，一定要用专线，电线为4平方毫米。在施工中布线线路一定要上下竖直，电线一定套PVC线管及配件。 在线路安装时，一定要严格遵守“火线进开关，零线进灯头左零右火，接地在上”的规定。施工完毕后，除了要通电检查外，施工队还要给户主提供一份详尽的电路配置. 一、电路改造工艺流程： 1. 草拟布线图。 2. 划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。 3. 开槽。 4. 埋设暗盒及敷设PVC电线管。 5. 穿线。 6. 安装开关，面板，各种插座，强弱电箱和灯具。 7. 检查。 8.
3、完成电路布线图，提交公司备案。 二、电路改造的施工要点： 1设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。 2开槽深度应一致，一般是PVC管直径+10MM。 3电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。 4暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。 5 PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固

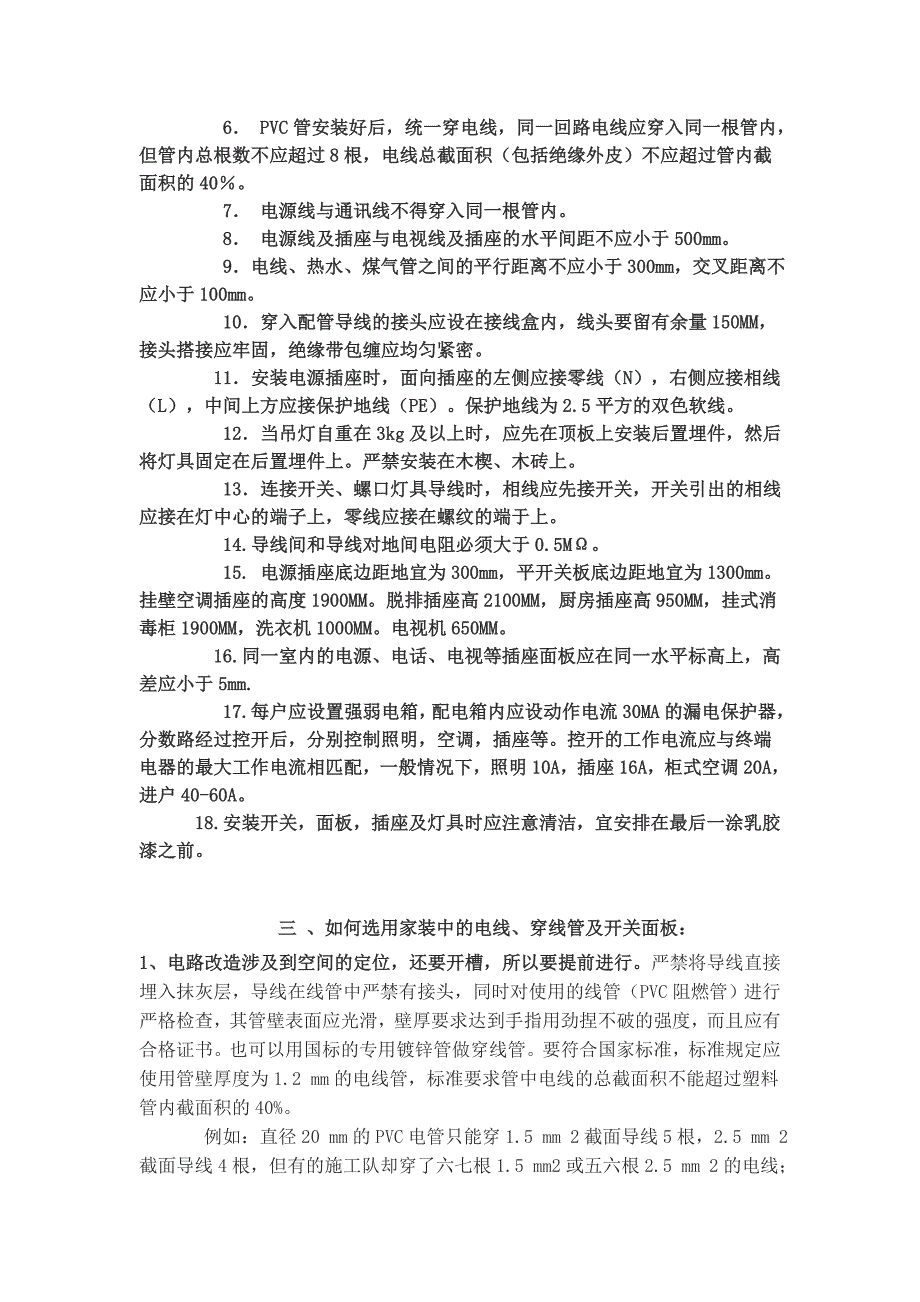

4、定。 6 PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40。 7 电源线与通讯线不得穿入同一根管内。 8 电源线及插座与电视线及插座的水平间距不应小于500mm。 9电线、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。 10穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。 11安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为2.5平方的双色软线。 12当吊灯自重在3kg及
5、以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。 13连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。 14.导线间和导线对地间电阻必须大于0.5M。 15. 电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。挂壁空调插座的高度1900MM。脱排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机1000MM。电视机650MM。 16.同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm. 17.每户应设置强弱电箱，配电箱内应设动作电流30MA的漏
6、电保护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A，插座16A，柜式空调20A，进户40-60A。 18.安装开关，面板，插座及灯具时应注意清洁，宜安排在最后一涂乳胶漆之前。 三 、如何选用家装中的电线、穿线管及开关面板：1、电路改造涉及到空间的定位，还要开槽，所以要提前进行。严禁将导线直接埋入抹灰层，导线在线管中严禁有接头，同时对使用的线管（PVC阻燃管）进行严格检查，其管壁表面应光滑，壁厚要求达到手指用劲捏不破的强度，而且应有合格证书。也可以用国标的专用镀锌管做穿线管。要符合国家标准，标准规定应使用管壁厚度为1.2

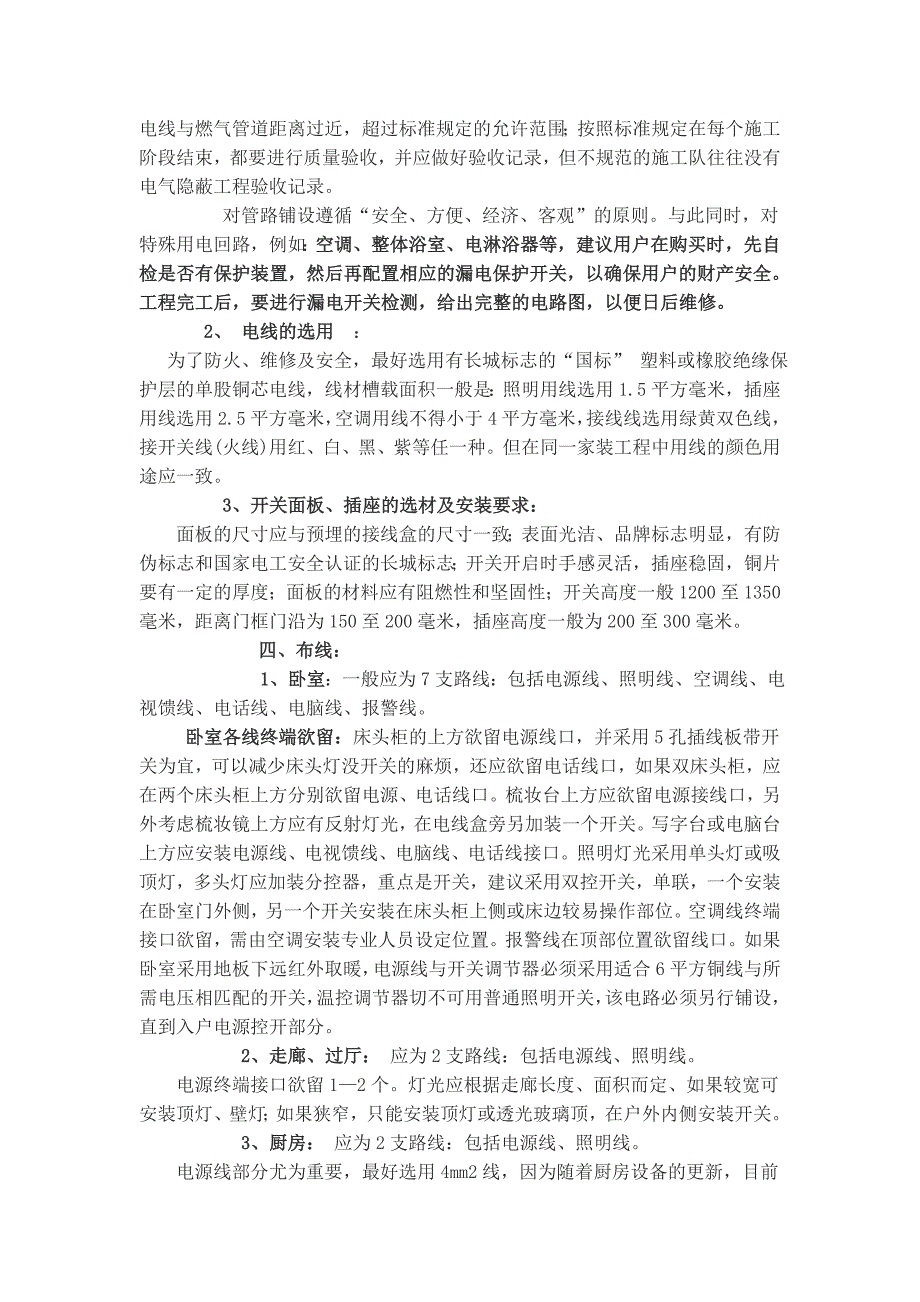

7、 mm的电线管，标准要求管中电线的总截面积不能超过塑料管内截面积的40%。 例如：直径20 mm的PVC电管只能穿1.5 mm 2截面导线5根，2.5 mm 2截面导线4根，但有的施工队却穿了六七根1.5 mm2或五六根2.5 mm 2的电线；电线与燃气管道距离过近，超过标准规定的允许范围；按照标准规定在每个施工阶段结束，都要进行质量验收，并应做好验收记录，但不规范的施工队往往没有电气隐蔽工程验收记录。 对管路铺设遵循“安全、方便、经济、客观”的原则。与此同时，对特殊用电回路，例如：空调、整体浴室、电淋浴器等，建议用户在购买时，先自检是否有保护装置，然后再配置相应的漏电保护开关，以确保用户的财
8、产安全。工程完工后，要进行漏电开关检测，给出完整的电路图，以便日后维修。 2、 电线的选用： 为了防火、维修及安全，最好选用有长城标志的“国标” 塑料或橡胶绝缘保护层的单股铜芯电线，线材槽载面积一般是：照明用线选用1.5平方毫米，插座用线选用2.5平方毫米，空调用线不得小于4平方毫米，接线线选用绿黄双色线，接开关线(火线)用红、白、黑、紫等任一种。但在同一家装工程中用线的颜色用途应一致。 3、开关面板、插座的选材及安装要求：面板的尺寸应与预埋的接线盒的尺寸一致；表面光洁、品牌标志明显，有防伪标志和国家电工安全认证的长城标志；开关开启时手感灵活，插座稳固，铜片要有一定的厚度；面板的材料应有阻燃性
9、和坚固性；开关高度一般1200至1350毫米，距离门框门沿为150至200毫米，插座高度一般为200至300毫米。 四、布线： 1、卧室：一般应为7支路线：包括电源线、照明线、空调线、电视馈线、电话线、电脑线、报警线。 卧室各线终端欲留：床头柜的上方欲留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦，还应欲留电话线口，如果双床头柜，应在两个床头柜上方分别欲留电源、电话线口。梳妆台上方应欲留电源接线口，另外考虑梳妆镜上方应有反射灯光，在电线盒旁另加装一个开关。写字台或电脑台上方应安装电源线、电视馈线、电脑线、电话线接口。照明灯光采用单头灯或吸顶灯，多头灯应加装分控器，重点是开关
10、，建议采用双控开关，单联，一个安装在卧室门外侧，另一个开关安装在床头柜上侧或床边较易操作部位。空调线终端接口欲留，需由空调安装专业人员设定位置。报警线在顶部位置欲留线口。如果卧室采用地板下远红外取暖，电源线与开关调节器必须采用适合6平方铜线与所需电压相匹配的开关，温控调节器切不可用普通照明开关，该电路必须另行铺设，直到入户电源控开部分。 2、走廊、过厅： 应为2支路线：包括电源线、照明线。电源终端接口欲留12个。灯光应根据走廊长度、面积而定、如果较宽可安装顶灯、壁灯；如果狭窄，只能安装顶灯或透光玻璃顶，在户外内侧安装开关。 3、厨房： 应为2支路线：包括电源线、照明线。电源线部分尤为重要，最好
11、选用4mm2线，因为随着厨房设备的更新，目前使用如微波炉、抽油烟机、洗碗机、消毒柜、食品加工机、电烤箱、电冰箱等设备增多，所以应根据客户要求在不同部位欲留电源接口，并稍有富余，以备日后所增添的厨房设备使用，电源接口距地不得低于50cm，避免因潮湿造成短路。照明灯光的开关，最好安装在厨房门的外侧。 4、餐厅： 应为3支路线：包括电源线、照明线、空调线。电源线尽量欲留2至3个电源接线口。灯光照明最好选用暖色光源，开关选在门内侧。空调也需按专业人员要求欲留接口。 5、卫生间： 应为3支线路：电源线、照明线、电话线。电源线以选用4mm2线为宜。考虑电热水器、电加热器等大电流设备，电源线接口最好安装在不
12、易受到水浸泡的部位，如在电热水器上侧，或在吊顶上侧。电加热器，目前看好的是浴霸，同时可解决照明、加热、排风等问题，浴霸开关应放在室内。而照明灯光或镜灯开关，应放在门外侧。在相对干燥的地方欲留一个电话接口，最好选在坐便器左右为宜，电话接口应注意要选用防水型的。最好在坐便器旁再安个排风扇开关。 6、客厅： 客厅布线一般应为8支路线：包括电源线（2.5mm2铜线）照明线（2.5mm2铜线）、空调线（4mm2铜线）、电视线（馈线）、电话线（4芯护套线）、电脑线（5类双脚线）、对讲器或门铃线（可选用4芯护套线，备用2芯）、报警线（指烟感，红外报警线，选用8芯护套线）。客厅各线终端欲留分布：在电视柜上方欲
13、留电源（5孔面板）、电视、电脑线终端。空调线终端欲留孔应按照空调专业安装人员测定的部位欲留空调线（16A面板）、照明线开关。单头或吸顶灯，可采用单联开关；多头吊灯，可在吊灯上安装灯光分控器，根据需要调节亮度。在沙发的边沿处欲留电话线口。在户门内侧欲留对讲器或门铃线口。在顶部欲留报警线口。 客厅如果需要摆放冰箱、饮水机、加湿器等设备，根据摆放位置欲留电源口，一般情况客厅至少应留5个电源线口。 7、书房： 应为7支线路；包括电源线、照明线、电视线、电话线、电脑线、空调线、报警线。书房内的写字台或电脑台，在台面上方应装电源线、电脑线、电话线、电视线终端接口，从安全角度应在写字台或电脑下方装电源插口1
14、-2个，以备电脑配套设备电源用。照明灯光若为多头灯应增加分控器，开关可安装在书房门内侧。空调欲留口，应按专业安装人员要求欲留。报警线应在顶部欲留接线口。 8、阳台：应为2支线路：包括电源线、照明线。电源线终端欲留12个接口。照明灯光应设在不影响晾衣物的墙壁上或暗装在挡板下方，开关应装在与阳台门相联的室内，不应安装在阳台内。 9、安装电视光缆接头问题： 根据某彩电厂家提供的材料，在用户所有关于彩电收看质量不佳的投诉中，经上门实际查看证明，有90以上是属于用户家中的接收信号不良所致，这里面既有有线电视网的问题，但更多的却是用户家中的电缆接头连接问题：有的是内芯与外部的屏蔽线搭上了茬，造成画面上出现
15、大面积的平行线干扰波；有的是内芯的接触不良，造成个别台雪花闪烁；还有的是由于用户并线太多，造成信号严重衰减，应该加装分频器或放大器。因此，在家庭装修时，一定要把可能影响收看的因素都想到，以免影响日后的收视效果。 五、有关注意事项在布线的时候特别要求，强电和弱电的管槽之间距离30厘米以上，这样做对工人会增加劳动力，但为了以后不郁闷，我们要求工人一定要这样做，因为并排走线强电和弱电之间会有干扰。而且我们的插座位置都距离地面80厘米以下，因为怕放在高处容易看到电线，不美观。我们的厨房是做整体橱柜，工人在布这里的水电时，要求让橱柜公司把厨房的水电位置确定下来，虽然橱柜公司把水电已经设计好，但我们还是在厨房特别多留了三个插座，怕以后会增加东西，如果装修好了到时再想布线就完全不同了，拉明线不好看，拆装修重布暗线，不但人郁闷还不划算。 1、插座要多装，宁滥勿缺。楼梯间一定要有插座。炉罩旁边不要设计插座，有安全隐患。 2、开关不要放在门背后等距离狭小的地方。 3、走
