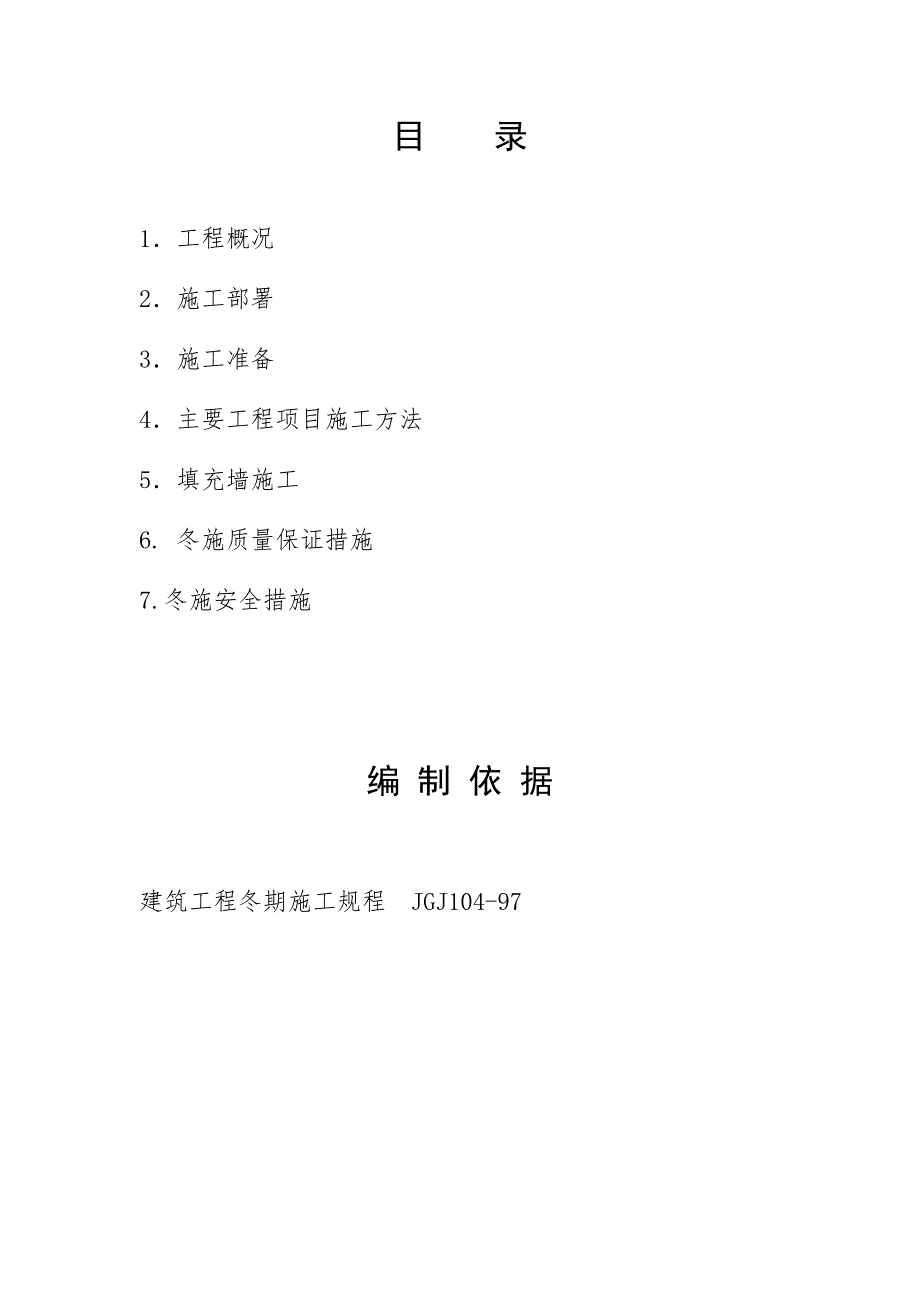

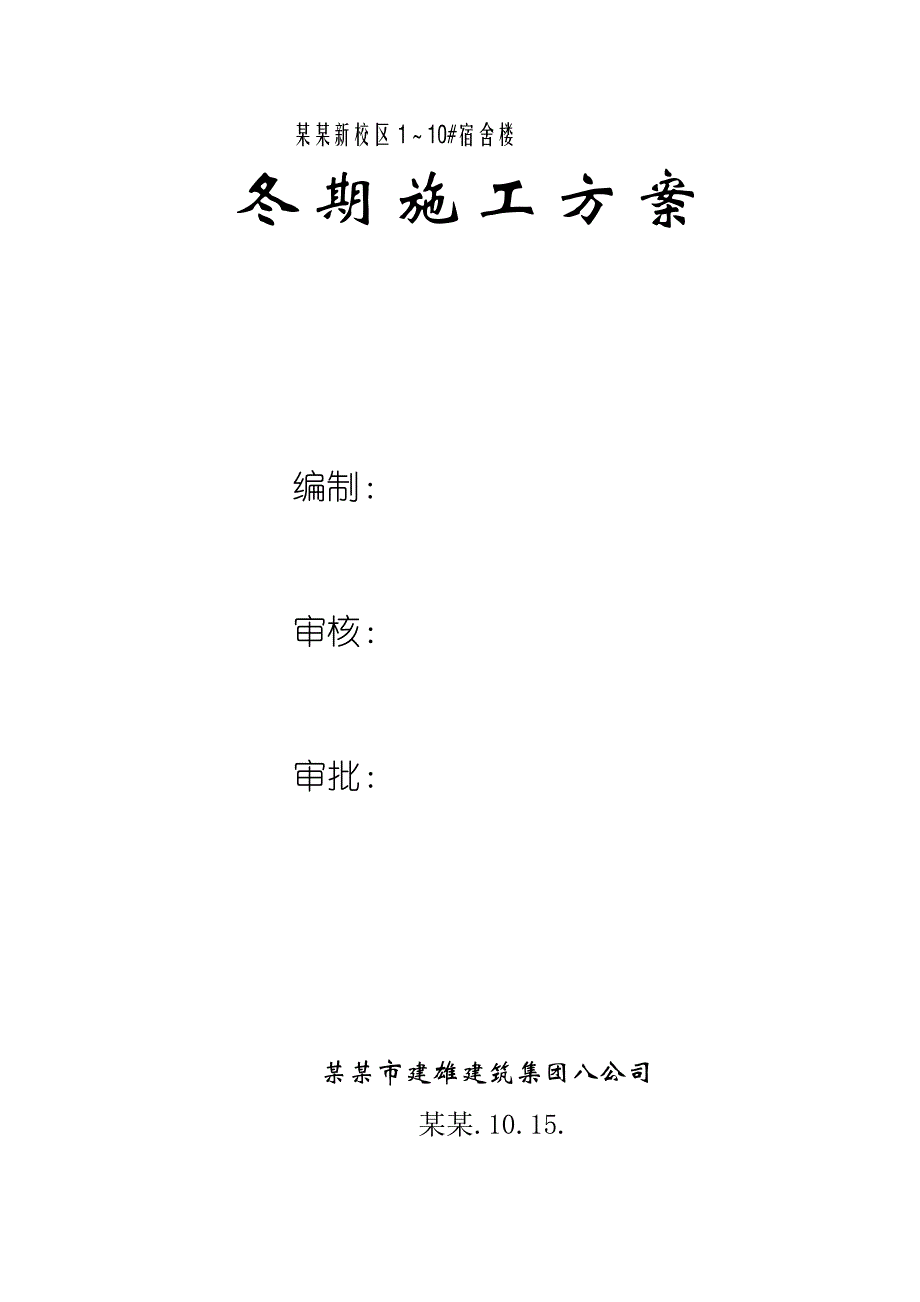

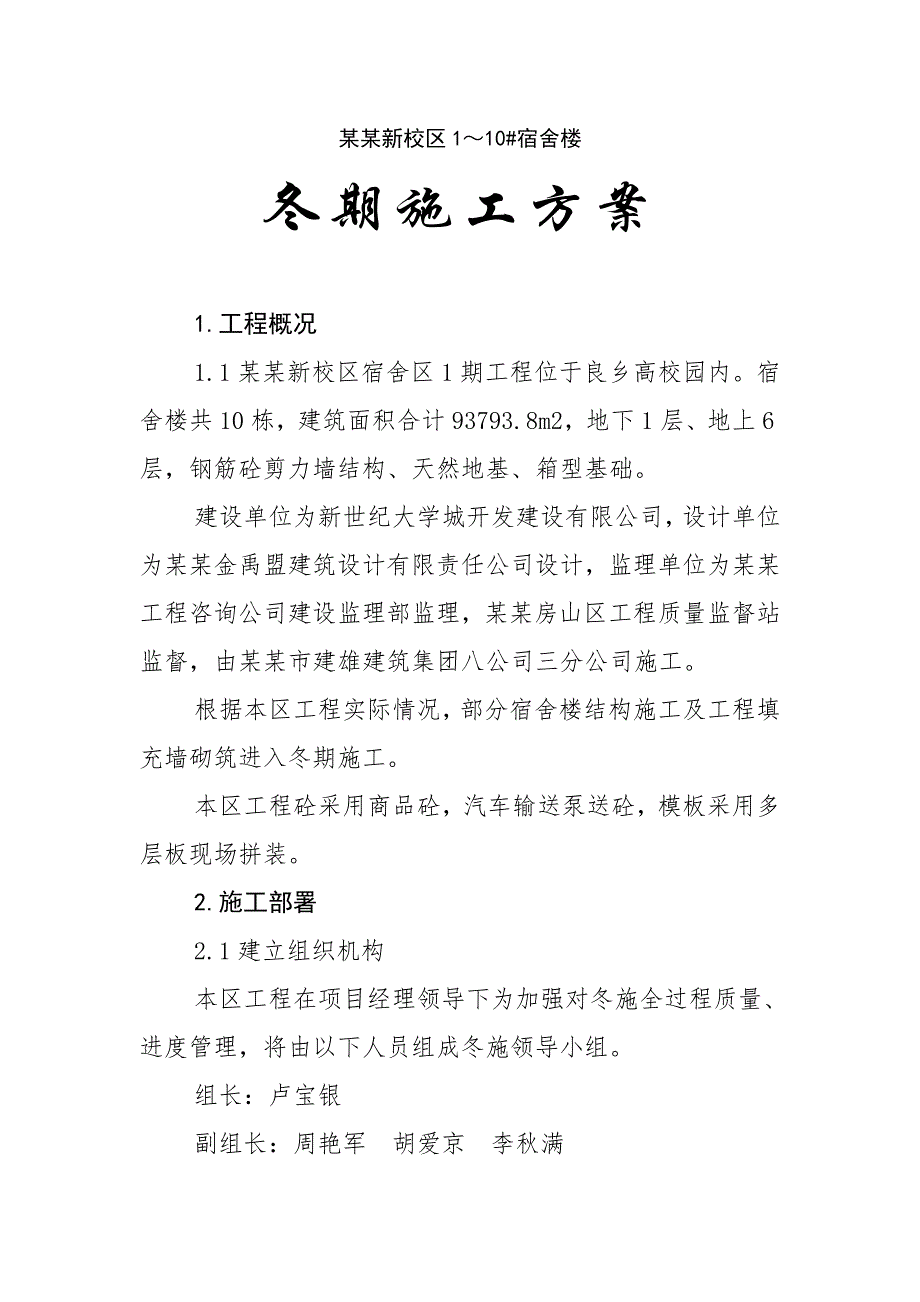

1、某某新校区110#宿舍楼冬期施工方案编制：审核：审批：某某市建雄建筑集团八公司 某某.10.15.目 录1工程概况2施工部署3施工准备4主要工程项目施工方法5填充墙施工6. 冬施质量保证措施7.冬施安全措施编 制 依 据建筑工程冬期施工规程 JGJ104-97某某新校区110#宿舍楼冬期施工方案1.工程概况1.1某某新校区宿舍区1期工程位于良乡高校园内。宿舍楼共10栋，建筑面积合计93793.8m2，地下1层、地上6层，钢筋砼剪力墙结构、天然地基、箱型基础。建设单位为新世纪大学城开发建设有限公司，设计单位为某某金禹盟建筑设计有限责任公司设计，监理单位为某某工程咨询公司建设监理部监理，某某房山区
2、工程质量监督站监督，由某某市建雄建筑集团八公司三分公司施工。根据本区工程实际情况，部分宿舍楼结构施工及工程填充墙砌筑进入冬期施工。本区工程砼采用商品砼，汽车输送泵送砼，模板采用多层板现场拼装。2.施工部署2.1建立组织机构本区工程在项目经理领导下为加强对冬施全过程质量、进度管理，将由以下人员组成冬施领导小组。组长：卢宝银副组长：周艳军 胡爱京 李秋满成员：姜艳华、张正余、闫红旺、周老足、李再利、杨大伟、孙建新2.2质量目标“市优”标准2.3冬施组织安排1)本区工程采用商品砼，要求砼搅拌温度不小于22，砼出机温度不小于20，到现场砼出罐温度不小于10，入模温度不低于5。2)砼输送采用汽车输送泵泵
3、送至作业面，砼养护采用综合蓄热法。3)运输砼罐穿套防寒被。4)墙、顶板采用多层板拼装模板，墙砼浇筑完采用阻燃稻草被悬挂，铁丝捆牢保温，顶板采用先覆盖一层塑料薄膜再盖阻燃稻草被方法保温，在施层外墙洞口进行封堵。2.4室外大气温度低于-15时停止施工，建筑物周围采用编织布进行围挡。2.5冬施阶段温度控制1)室外平均气温连续5天低于5时即转入冬施并进行测温。2)当室外平均气温连续5天高于5时即解除冬期施工转入常温施工。3)当室外温度不低于-5时为初冬，温度低于-5时为严冬阶段。3.施工准备3.1技术准备1)组织施工人员熟悉图纸，编制冬施方案。2)成立冬施测温小组，对每日大气温度、商品砼出罐、入模温度
4、和浇筑后升恒阶段进行测温。专职测温人员要认真负责，测试数据真实可靠。3)做好冬施技术、安全交底等工作，对参加冬施的有关人员在11月15日前进行培训，使冬施方案落实到人。4)提前对商品砼搅拌站冬施砼进行试配，冬施砼试块留置，砼受冻临界强度3天、7天(14)、28天转常温28，备用试块共六组。5)测温人员要配备一台电子测温仪，设有标养室。3.2材料准备1)保温材料：墙模板外挂阻燃稻草被保温，稻草被采用12#铅丝连接严密。2)冬施采暖应提前准备，保证生活、生产不受影响，对生活用上下水管线阀门统一检查，做好保温防止受冻。3)消防管线、露明管道保温采用岩棉管包裹外缠玻璃丝布。食堂、洗手池、厕所等管道采用
5、缠草绳外抹麻刀灰保温。4.主要工程项目施工措施4.1.砼工程4.1.1冬施商品砼墙砼强度等级按设计要求施工。4.1.2据冬期规程要求，砼的受冻临界强度确定为4.0N/mm2，当同条件养护试块试压达到此强度后，并在砼冷却到5，经过申请审批后方可拆除墙模板。顶板待强度达到设计强度的80%以上经申请审批后可拆除。4.1.3冬施阶段划分本区工程采用商品砼现浇墙、顶板等砼，根据大气温度分为三个阶段，室外日平均稳定低于5至-5为一个阶段；-5至-10为一个阶段；-10至-15为一个阶段，为确保砼的养护效果，砼的入模温度各阶段均不低于规范规定5。4.1.4砼输送与浇筑罐车到现场后直接流入汽车泵，现场的水平和
6、垂直运输均由汽车输送泵完成。砼搅拌完成后在30min内运输浇筑完成，以减少热量损失和改变砼和易性。4.1.5砼体保温1)墙、顶板模板内将杂物清理干净，遇有积雪或冰层时用热水现场融化，随融化随进行砼浇筑。2)砼输送到作业面要及时振捣抹平，在墙上口钢筋间随即用稻草被塞实保温。3)顶板面砼振实抹平后随即用塑料薄膜覆盖，然后用阻燃稻草被覆盖(据测温情况确定覆盖层数)。4)墙保温用阻燃稻草被在模板背面挂严，并用12#铅丝绑牢。5)为确保热损耗降到最低，作业层周围用纤维编织布围挡或用阻燃稻草被遮挡，以减少室外气温对室内的影响和防止大风灌入作业层。4.2墙、顶板测温4.2.1冬期施工温起始日期规定：根据现行
7、建筑工程冬期施工规程(JGJ104-97)规定，当室外日平均气温连续5天稳定低于5时即进入冬期施工，当室外日平均气温连续5天高于5时解除冬期施工。4.2.2本区工程冬期施工测温范围1)大气温度2)商品砼出罐温度、入模温度3)砼入模后初始温度和养护温度4.2.3冬期施工测温准备1)成立测温领导小组，其成员组长：周艳军成员：沈顺利、杨大伟、任庆龙、孙建新指定专人负责测温，在开始测温前，组织有关测温人员进行培训，为测温工作创造有利条件。2)主要工具大气测温百叶箱规格为300300400mm宜安装于建筑物10米以外，距地面高度约1.5米，通风条件较好的地方。温度计采用玻璃液体温度计或电子测温仪、手电筒
8、、文件夹、测温记录表等。3)绘制楼层墙、顶板测温孔布置图，见附图。4.2.4测温孔设置及要求现浇板墙每道墙设一个，孔深10cm板：每间设一个测孔(15m2)孔深1/2板厚4.2.5测温方法及要求1）玻璃温度计测温方法，测温时按测量孔编号顺序进行，温度计插入测温孔后，堵塞住孔口，留置在孔内3-5min，然后迅速从孔中取出，使温度计与视线成水平，仔细读数并记入测温记录表，同时将测温孔用保温材料按原样覆盖好。2)认真填写冬施砼养护测温记录和绘制大气温度测试图表测温项目及时间见下表：场次项目次数备 注1室外大气温度每昼夜不少于4次，此外须测量最高、最低气温2砼出罐温度每一工作班不少于4次3砼入模温度每
9、一工作班不少于4次4砼升温阶段温度终凝后开始每4小时一次5砼恒温阶段温度每6小时一次测至砼表面至04.2.6测温管理1)本区工程土建工长在技术负责人直接领导下，负责本工程测温保温领导工作，每天要查看测温记录，发现异常及时采取措施，并汇报有关人员。2)质量检查人员每天要检查冬施测温、保温等情况，对发现问题及时通知土建工长和负责人。3)测温组长在每层、每段停止测温时要向技术负责人交一次测温记录，平时发现问题及时向有关人员汇报。4)测温人员每天24小时都应有人上岗实行严格的交接班制度，测温人员认真填写测温记录并妥善保管。5)测温人员应经常与保温人员取得联系，如发现保温措施不当，使温度急剧变化或降温过
10、速等情况，立即汇报土建工长进行处理。6)测温组长要定期将测温记录交资料员归入技术档案。4.3砼养护及试块留置1)砼养护主要商品砼蓄热和保温完成，低温及以后各阶段均不得浇水养护2)砼试块留置与拆模：进入冬期施工后，砼试块要比常温加倍留设同条件养护试块(增加二组)，一组用于监测砼的临界(墙拆模)强度，根据气温情况每十天测定一次，同时要满足拆模后砼表面温度与大气温度差要小于20否则须采取保温措施或延迟拆模时间，一组用于顶板拆模强度，一组用于来年大气温度转入正常28天时的强度。4.4墙、顶板砼热工计算1)保证砼入模温度不低于5，要求商品砼搅拌温度不低于22，砼出机温度不低于20，出罐温度10。2)砼经
11、运输到浇筑时的温度：T2=T1-(at1+0.032h)(T1-Ta)T1为砼出机温度20T2-为入模温度t1-为砼运输时间 ，按30分钟考虑，取0.5小时Ta-为砼运输环境温度-15a-为温度损失系数取0.1h-为砼运输次数，取1次。由本工程冬施按-5、-10、-15三个大气温度阶段组织施工，为节省计算只按最低温度-15时计算。故砼经运输到浇筑时的温度：T2=T1-(at1+0.032h)(T1-Ta) =20-(0.10.5+0.0321)20-(-15) =173)砼浇筑成型完成时的温度：鼒考虑模板和钢筋的吸热影响，砼浇筑成型完成时的温度：T3=ccmcT2+cfmfTf+csmsTs
12、=24001.051.7+4201.5(-15) ccmc+cfmf+csms 24001+4201.5=11T2-砼以运输到浇筑时温度17Tf-模板、钢筋环境温度-15mc-每立方米砼重量2400kgmf-每立方米砼接触模板、钢筋重量420kgcc-砼的比热容1.05KJ/kgkcf-模板、钢筋比热容1.5KJ/kgk4.5钢筋连接冬施主要连接项目暗柱钢筋电渣压力焊1)当环境温度低于-20时不宜施焊， 或现场风速超过三级，焊接时应采取遮蔽措施。2)焊接夹具夹紧上下钢筋的适当位置，不得晃动，引弧宜采用钢丝圈或焊条头弧法。3)引燃电弧后，先进行电弧过程之后转变为电渣过程延时，最后在不断电的同时迅
13、速下压钢筋，挤出熔化金属和溶渣，并敲出渣壳，周围焊色均匀凸出钢筋表面的高度应大于或等于4mm4)在电渣压力焊接过程中，焊工应进行自检，当发现偏色、弯折、烧伤等焊接缺陷时，及时查找原因并采取措施。5)焊接好的接头，不要以上拆除药盒和敲除药皮，未冷却的接头应避免遇到冰水。6)焊剂应存放在干净的库房内，当受潮时，在使用前应经250至300烘焙2小时。5.填充墙施工5.1填充墙冬期施工要求本区工程内隔墙除剪力墙为160厚外，其它墙体为加气砼砌块200厚(卫生间隔墙为陶粒砼砌块)冬期进行施工。1)砌块砌筑前应清除表面污物、冰雪等，不得使用遭水浸和受冻后的砌块，但必须增大砂浆稠度。2)砂浆宜采用普通硅酸盐
14、水泥拌制，所用的不得含直径大于1cm的冻结块或冰块。3)冬期施工中，每日砌筑后应及时在砌筑表面进行草帘被覆盖砌筑表面，不得留有砂浆，在继续砌筑前，应扫净砌筑表面。4)填充墙砌筑冬期施工应优先选用外加剂法。砌筑砂浆由试验室提前配制。外加剂由专人配制，按规定加入搅拌机中拌制成所需要砂浆。严格按照配合比配制。5)砌筑砂浆温度不应低于5，当设计无要求时，且最低气温等于或低于-15时，砌体砂浆强度等级应按常温施工提高一级。6)冬期砌筑工程应进行质量控制，除应按常规要求外，应记录室外空气温度、砌筑砂浆温度、外加剂掺量以及其它有关资料。7)砌筑砂浆应在搅拌棚中集中搅拌，应在运输保温，要随用随拌，防止砂浆冻结。8)砂浆试块的留置，除按常温规定要求外，尚应增设不少于两组与砌体同条件的试块，分别用于检验各龄期强度和转入常温28d的砂浆强度。5.2填充墙砌筑要求1)砌块排列：按砌块排列图在砌体的范围内分块定尺、划线，排列砌块的方法和要求如下：砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的1/2，不得小于砌块高度的1/3，也不应小于150mm，如果搭接缝长度满足不了规定的搭接要求，应根据砌体构造设计规定采取压砌钢筋网片的措施。外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌。砌筑就位应先远后近、先下后上、先外后内，每层
