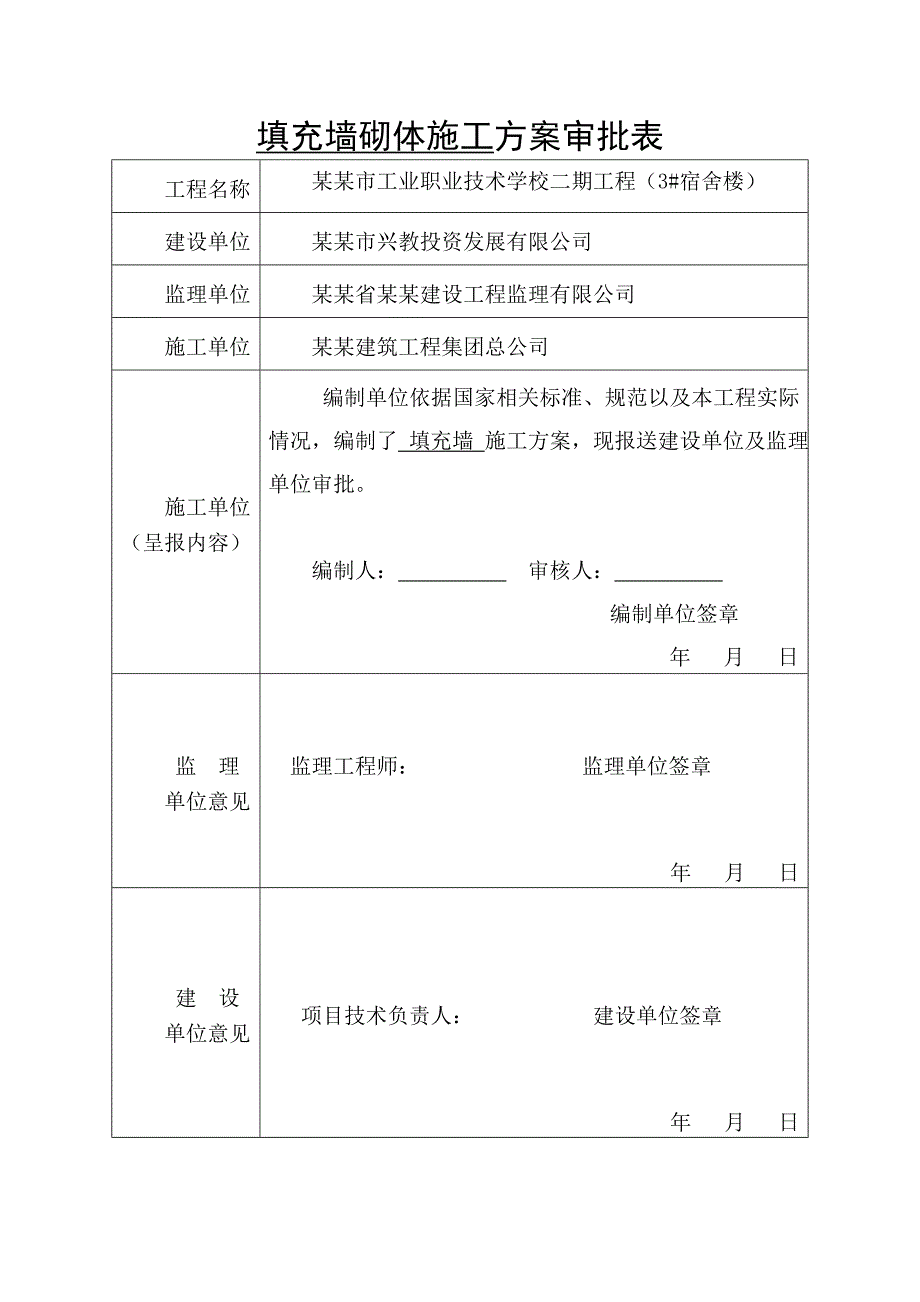

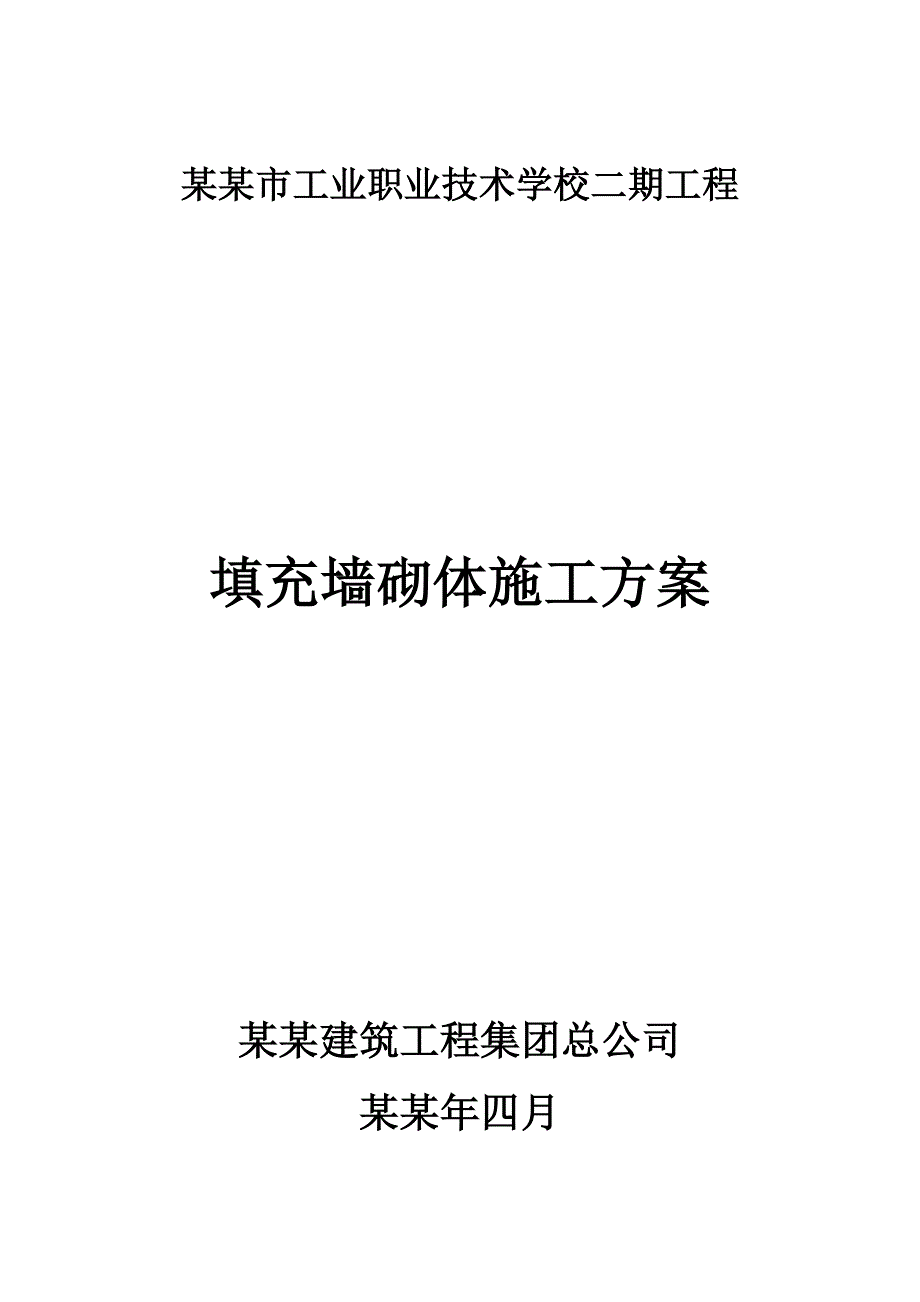

1、某某市工业职业技术学校二期工程填充墙砌体施工方案 某某建筑工程集团总公司某某年四月填充墙砌体施工方案审批表工程名称某某市工业职业技术学校二期工程（3#宿舍楼）建设单位某某市兴教投资发展有限公司监理单位某某省某某建设工程监理有限公司施工单位某某建筑工程集团总公司施工单位 （呈报内容）编制单位依据国家相关标准、规范以及本工程实际情况，编制了 填充墙 施工方案，现报送建设单位及监理单位审批。编制人： 审核人： 编制单位签章 年 月 日 监 理单位意见监理工程师： 监理单位签章 年 月 日建 设单位意见 项目技术负责人： 建设单位签章 年 月 日一、 编制依据：1、某某市工业职业技术学校二期工程施工组

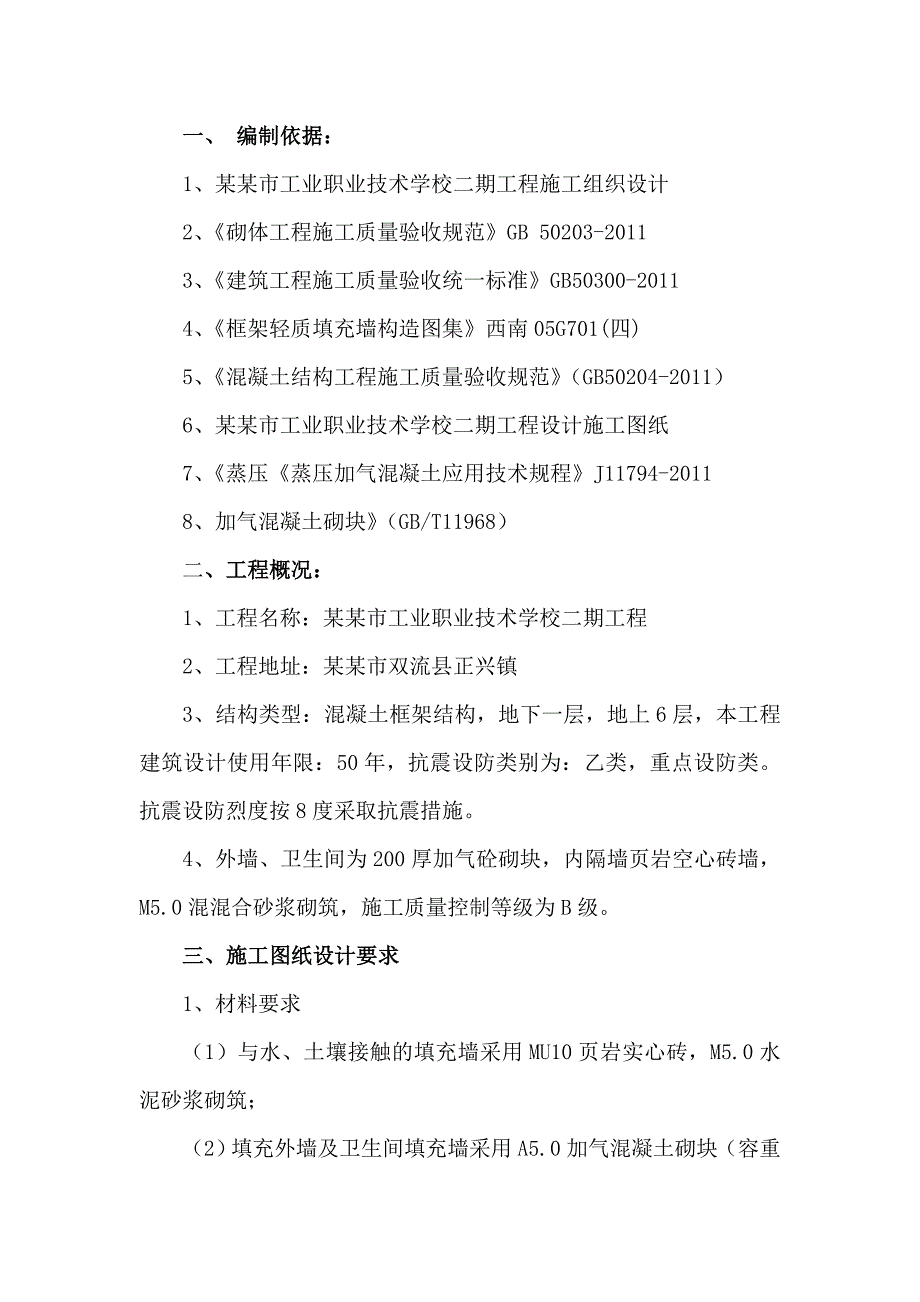

2、织设计2、砌体工程施工质量验收规范GB 50203-20113、建筑工程施工质量验收统一标准GB50300-20114、框架轻质填充墙构造图集西南05G701(四)5、混凝土结构工程施工质量验收规范（GB50204-2011）6、某某市工业职业技术学校二期工程设计施工图纸7、蒸压蒸压加气混凝土应用技术规程J11794-20118、加气混凝土砌块（GB/T11968）二、工程概况：1、工程名称：某某市工业职业技术学校二期工程2、工程地址：某某市双流县正兴镇3、结构类型：混凝土框架结构，地下一层，地上6层，本工程建筑设计使用年限：50年，抗震设防类别为：乙类，重点设防类。抗震设防烈度按8度采取抗震
3、措施。4、外墙、卫生间为200厚加气砼砌块，内隔墙页岩空心砖墙，M5.0混混合砂浆砌筑，施工质量控制等级为B级。三、施工图纸设计要求1、材料要求（1）与水、土壤接触的填充墙采用MU10页岩实心砖，M5.0水泥砂浆砌筑；（2）填充外墙及卫生间填充墙采用A5.0加气混凝土砌块（容重小于等于6.5kn/m3）（3）其余200厚的填充墙采用非承重MU3.5页岩空心砖，M5.0混合砂浆砌筑，空心砖容重不大于8.5kn/m3（4）100厚的填充墙采用MU10多孔砖（KP1型），M5混和砂浆砌筑，多孔砖容重不大于14kn/m32、填充墙砌筑构造要求：构造柱设置除按施工图要求外，且要满足西南05G701(四)
4、8度设防要求条款；墙体通长设置拉筋2 6.5600，构造柱、压顶砼标号为C20.（1）构造柱1、内隔墙的下列部位应设置构造柱，其构造详西南05G701(四)a、内隔墙端部转角处，一字墙端部。b、相邻横墙或框架柱的间距大于5m，墙段内增设构造柱，间距小于等于3.0mc、门洞宽1.2m的洞口两侧，紧邻的双门洞两侧及弹簧门洞口两侧。2、围护墙的下列部位应设置构造柱，其构造详西南05G401（四）a、内外墙交接处，外墙转角处b、相邻横墙或框架柱的间距大于4m时，墙段内增设构造柱，间距2.5mc、窗洞宽2.4m的窗下墙中部（构造柱间距不大于1.5m）及窗洞口两侧；d、带形窗窗下墙，间距2.0m3、砌体女
5、儿墙上构造柱及压顶的设置参照西南05G701(四)37页4、阳台栏板构造柱及压顶的设置参照西南05G701(四)36页5、一字形隔墙端头应设置构造柱，其参照西南05G701(四)6、构造柱设置位置除结施已有标注外，尚应参照建施各层平面图；7、本工程所有构造柱纵筋均预留预埋及墙体垃结筋采用植筋。构造柱配筋如图6所示，箍筋加密区范围范围为柱上下600mm和纵筋搭接区域。8、高度4m，5.0m的填充墙半层高处或门、窗上口及外墙普通窗窗台上沿设通长C20混凝土现浇带，截面为墙厚*100mm，纵筋2 12，拉筋6.5200，丛筋锚入两端柱内。当墙高5.0m时应在1/3和2/3墙高处设置两道通长C20混凝
6、土现浇带，截面及配筋同上。现浇带纵筋必须锚入两端柱柱内La。9、填充墙与柱拉结措施详西南05G701(四)第31页至32页各节点大样。当填充墙门窗洞口与柱边距离300时，按图7做成现浇墙垛。 10、填充墙沿全高设置26.5600拉结钢筋，拉结钢筋沿填充墙墙长贯通设置。11、填充墙转角处水平拉结措施详西南05G701(四)第29页各节点大样。12、填充墙与梁板的连接措施详西南05G701(四)第35页各节点大样。13、门窗洞口过梁按图集03G322中190厚的墙对应进梁钢筋和厚度，荷载等级为0级支座长度300mm、2选用。当门窗洞与柱、墙边距离300mm时，应从柱、墙中预埋过梁钢筋，过梁改为现浇
7、，浇灌前应将柱、墙面打成槽齿状。当洞顶离结构梁（板）底的距离小于过梁高度时，过梁与结构梁（板）浇成整体，做法如图8；填充墙与构造柱拉筋设置如下图：填充墙与结构混凝土柱、墙连接处设置墙体拉结筋，拉筋从结构板面200mm高度起按间距600mm，26.5墙体通长设置，拉筋采用植筋与结构混凝土拉结及锚入构造，底层高度大于4m小于5m，设置100厚砼现浇带2 10；拉筋间距6.5250与填充墙构造柱拉结。（6）构造柱与梁、板的构造图：（8）女儿墙不大于1.5米高女儿墙上构造柱及砌体构造，但构造柱间距应满足半开间设置一个且中距不大于2m。大于1.5米小于2.2米高女儿墙上构造柱配筋大样及砌体构造间距应满足
8、半开间设置一个且中距不大于1.5m。 女儿墙构造做法如下图：四、施工准备（一）、技术准备1、熟悉施工图纸、图纸会审记录及施工组织设计对现场专业工长进行书面形式技术交底。2、根据施工图纸总说明，确定构造柱、墙体水平筋、洞口过梁、门洞口包框等的位置及钢筋规格、型号。3、和预拌干混砂浆及商砼供应单位作好技术配合工作。（二）、材料准备1、根据施工图纸计算工程量，确定材料种类及各阶段材料用量，确定供货厂家，确保材料和工程进度同步。2、根据图纸中与水、土壤接触的填充墙采用MU10页岩实心砖，M5.0水泥砂浆砌筑；填充外墙及卫生间填充墙采用A5.0加气混凝土砌块（容重小于等于6.5kn/m3）;其余200厚
9、的填充墙采用非承重MU3.5页岩空心砖，M5.0混合砂浆砌筑，空心砖容重不大于8.5kn/m3;100厚的填充墙采用MU10多孔砖（KP1型），M5混和砂浆砌筑，多孔砖容重不大于14kn/m3.4、本工程砌筑砂浆采用预拌干混砂浆，砂浆强度等级为M5.0。5、本工程砌筑结构的构造柱、过梁、圈梁混凝土采用商品混凝土，混凝土强度等级为C20，坍落度要求为8010mm。（三）、劳动力准备根据本工程施工进度情况。砌体施工班组要求劳务选择高素质的施工作业队伍及有经验的专业工种人员，分级签定劳务合同，施工前由项目安全员进行入场三级教育。本项目部配备专业砌筑工长,本工程砌体施工质量等级为B级。劳动力需用计划表
10、工种砌筑工木工钢筋工混凝土工普工架子工机操工人数20101010406244、施工机具准备本工程3#宿舍楼砌体施工采用以下施工机具，其他施工班组自带。主要施工机械需用计划表机械名称单位数量备注龙门吊台3垂直运输干混砂浆灌台2砂浆供应五 施工部署1、施工顺序根据本工程实际施工情况，对3#宿舍楼B楼位置主体框架完成部份开始砌筑。因此在砌体工程大面积展开之前，在3宿舍楼（B楼）6层砌筑样板层，待建设、设计、监理、施工单位验收合格后再大面展开，施工由上至下施工，然后随混凝土结构施工进度逐层施工，卫生间墙体底部上翻梁浇筑250mm高C20混凝土，宽度同墙厚的止水带。六、施工方法（一）、砌筑前准备1基层处
11、理将楼地面上的泥土、混凝土浮浆、碎渣用铁锹、凿子铲除，并用水冲洗干净，除去浮尘。2定位放线（1）根据施工图纸和施工实际情况，在结构墙或柱上弹好500mm或1000mm的建筑标高线，在楼地面上弹好墙身线、门洞口线、填充墙立边线，并将洞口边线标高控制在梁柱上。（2）制作皮数杆，在结构墙、柱上弹好过梁或圈梁位置线、墙体拉接筋位置线。3墙拉筋植筋采用直径6.5冲击钻钻眼成孔，孔深不小于100mm，除去孔内碎屑，用吹风机将孔内灰尘吹干净，再用水将孔内冲洗干净，等待24小时干燥以后，再将钢筋上植筋胶后，慢慢塞进孔内，静置24小时后，经检验拉拔试验合格后开始砌筑。4砂浆的拌制在预拌干混砂浆拌制前，必须和供应
12、单位联系好技术资料，明确配置的水灰比，并应严格按照要求控制搅拌时间、砂浆稠度、对砂浆出现过稠、过稀或泌水现象等，应重新拌制。5材料准备及搬运（1）空心砖及配砖、标砖、加气混凝土采用斗车通过龙门吊垂直运输至施工楼层，按照施工图纸要求，将不同规格的砌块沿墙两边堆码整齐，与墙边线应留余一定的操作距离；堆码高度不应大于20皮砖的高度，砌体材料的堆放不宜过于集中。（2）砌筑砂浆搅拌好后用斗车运至施工楼层，砂浆应随拌随用。砂浆倒在楼面上使用时，底部应采用旧模板垫起，严禁直接倾倒在楼面上。6、填充墙砌筑（1）砌块组砌立面排块：根据墙体净高度、砖的高度及灰缝厚度计算皮数，选择合适的组合排砖方法，确定砖块的层数
13、。应注意考虑门洞口过梁及圈梁高度和位置和顶部斜砌高度。、平面排块：砌筑前在平面位置处应先排一下砌块，将空心砖沿轴线方向，在柱与墙之间，干摆砌块，调整好缝隙（注意门洞口及构造柱处的处理），排到墙的两端时，排不了整块时，可以把空心砖进行割锯，但长度不能少于整块长度的1/3。（2）砌筑施工方法及操作要点砌筑前，提前将结合部位清扫干净，润湿砌块须提前浇水润湿，以保证粘结牢固。砌体施工时，必须在墙体两侧双面挂线，挂线一定要拉紧绷直。墙体底部三层页岩实心砖宜采用“三一”法砌筑，其高度不宜小于200mm，如墙体底部凹凸不平，可适当以C20细石混凝土找平。空心砖砌筑采用先铺砂浆后压砖校正的方式进行，根据灰缝厚
