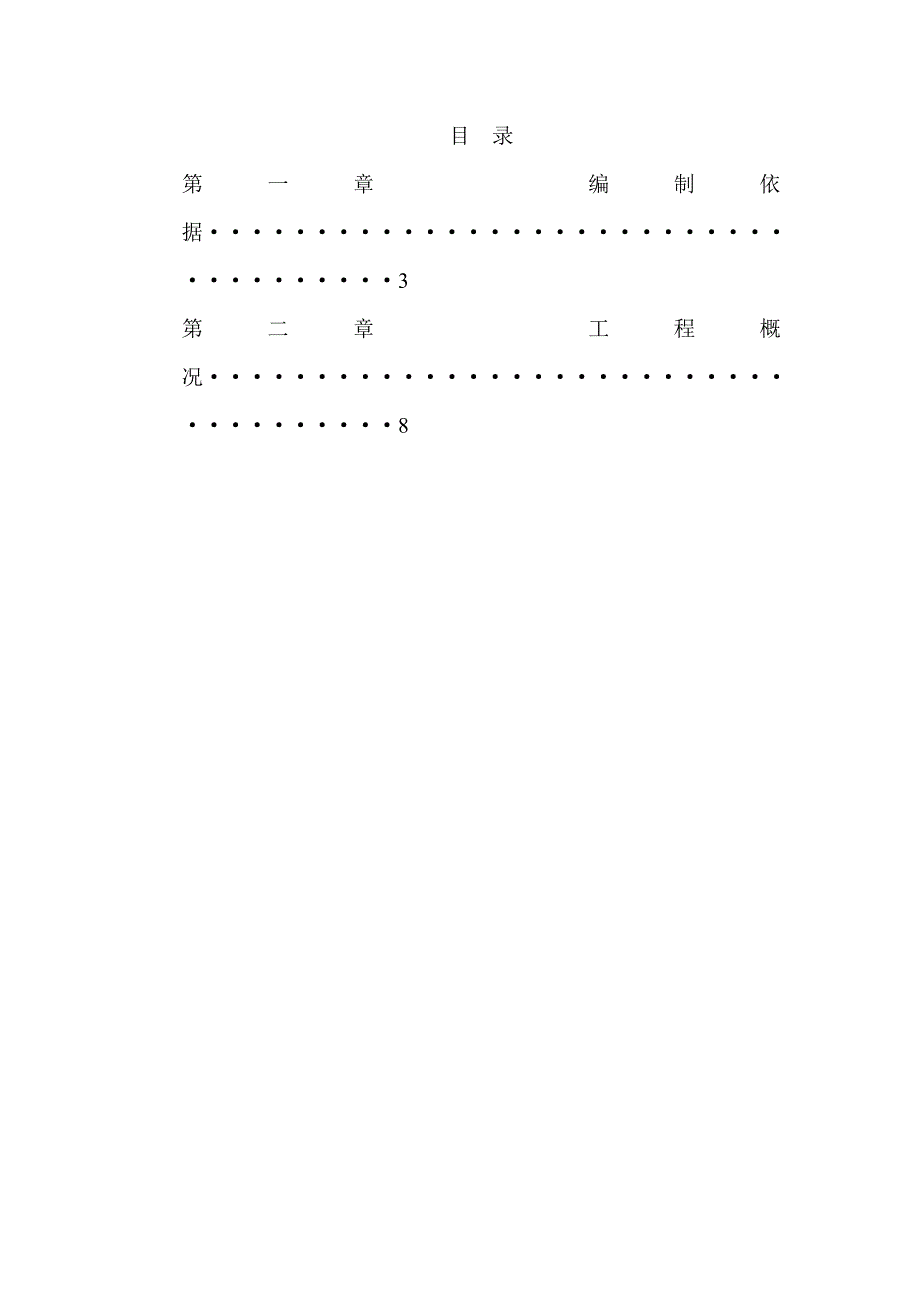

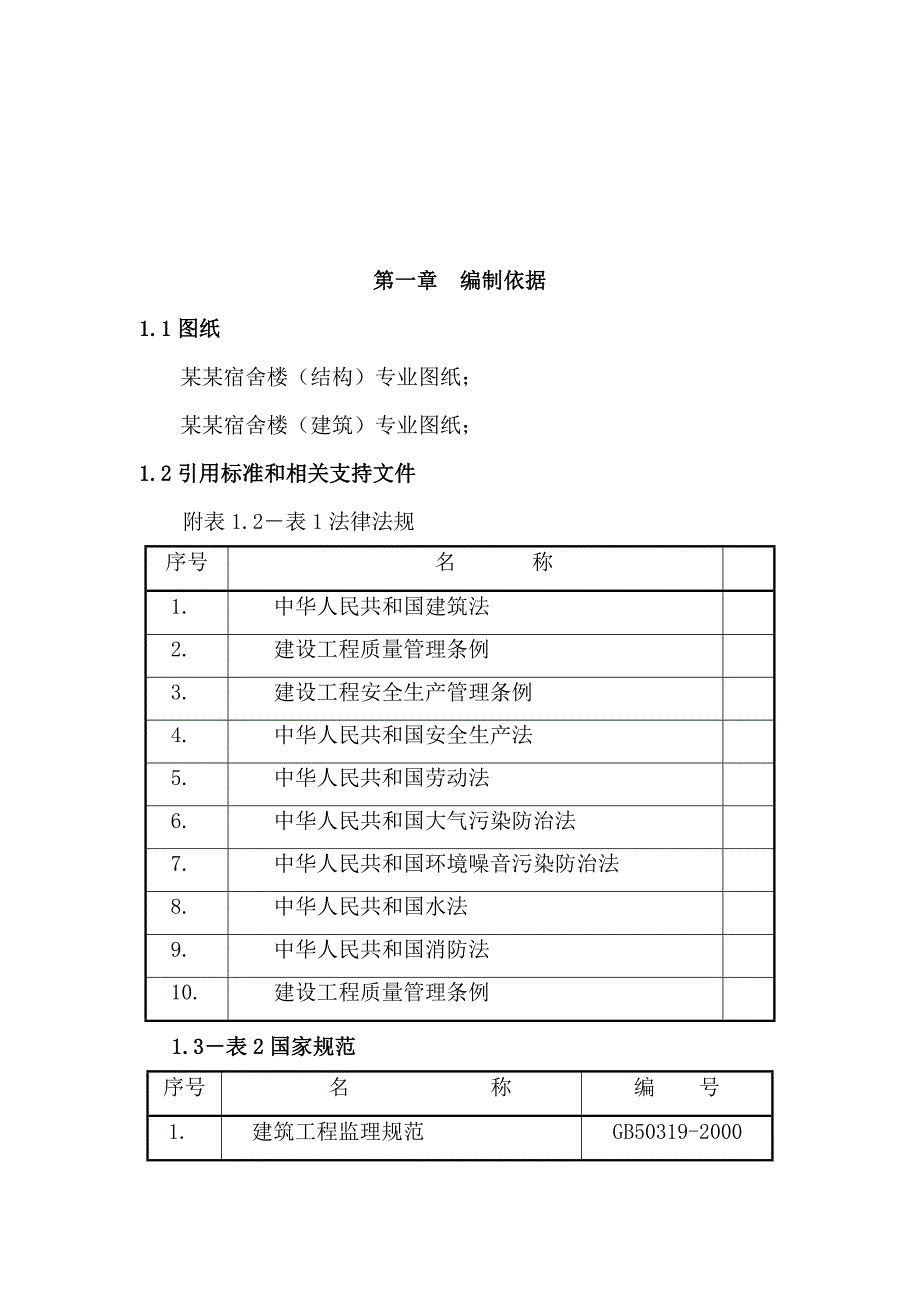

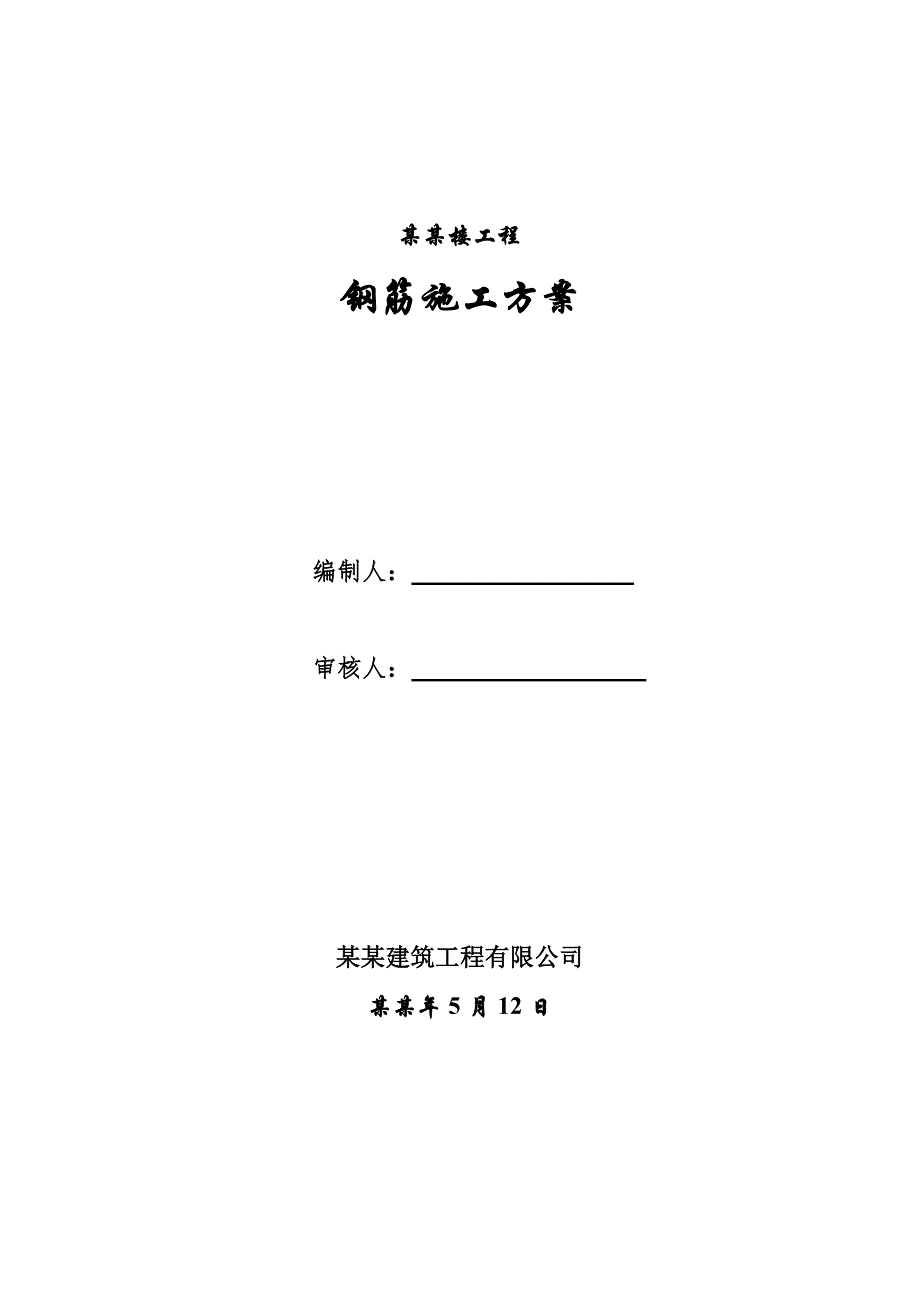

1、某某楼工程钢筋施工方案编制人： 审核人： 某某建筑工程有限公司某某年5月12日目 录第一章 编制依据3第二章 工程概况8第一章 编制依据1.1图纸某某宿舍楼（结构）专业图纸；某某宿舍楼（建筑）专业图纸；1.2引用标准和相关支持文件附表1.2表1法律法规序号名 称1.中华人民共和国建筑法2.建设工程质量管理条例3.建设工程安全生产管理条例4.中华人民共和国安全生产法5.中华人民共和国劳动法6.中华人民共和国大气污染防治法7.中华人民共和国环境噪音污染防治法8.中华人民共和国水法9.中华人民共和国消防法10.建设工程质量管理条例1.3表2国家规范序号名 称编 号1.建筑工程监理规范 GB50319
2、-20002.混凝土结构设计规范GB50010-20023.混凝土结构工程施工质量验收规范 GB50204-20024.混凝土结构试验方法标准GB50152-925.建筑工程项目管理规范 GB/T50326-20066.建筑地基基础工程施工质量验收规范 GB50202-20027.工程测量规范GB50026-20078.公共建筑节能设计标准GB50189-20059.建筑工程项目管理规范GB/T50326-200610.民用建筑工程室内环境污染控制规范 （2006）GB50325-200111.建设工程文件归档整理规范GB/T50328-200112.混凝土强度检验评定标准 GBJ107-87
3、13.建筑工程施工质量验收统一标准 GB50300-20011.4表3行业规程序号名 称编 号1.建筑安装工程金属熔化焊接缝射线照相构测标准CECS71:942.冷轧带肋钢筋混凝土结构技术规程JGJ95-20033.钢筋焊接网混凝土结构技术规程JGJ/T114-20034.双钢筋混凝土构件设计与施工规程CECS26:905.钢管混凝土结构设计与施工规程CECS28:906.钢筋焊接接头试验方法标准JGJ/T27-20017.钢筋焊接及验收规程JGJ18-20031.5表4建筑施工安全技术标准规范序号名 称编 号1.建筑工程施工现场供用电安全规范GB50194932.建筑施工安全检查标准JGJ5
4、9-993.施工现场临时用电安全技术规范JGJ46-20054.建筑施工高处作业安全技术规范JGJ80-915.建筑机械使用安全技术规程JGJ33-20016.建筑施工门式钢管脚手架安全技术规程JGJ128-20007.建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001J84-20018.龙门架及井架物料提升机安全技术规程JGJ88-929.塔式起重机技术条件GB9462-8810.高处作业吊篮安全规则JG5027-9211.高空作业机械安全规则JG5099-199812.建筑卷扬机安全规程GB13329-911.7编制说明本工程主要分部分项工程的施工技术方案、施工部署及现场总平面布置
5、、施工总进度计划及保证措施、质量保证措施、雨期施工措施、选用的主要施工机械设备及材料供应计划、人员调配计划、安全文明施工措施、施工总承包协调配合管理措施等十一个方面进行阐述，用于指导该工程施工的全过程。如果在施工中建设单位和设计单位对原设计及用料变更，须及时调整本设计。第二章 工程概况2.1工程状况本工程位于某某市武清区某某路与规划五路交口。曹园北起步区西南角，建筑面积为4525.30m，主体为5层砖混和框架结构，建筑总高度22.2m。本建筑使用耐久年限50年, 建筑工程等级三级, 耐火等级二级。抗震烈度按7度设防.室内0.000相当于1972年大沽高程系2003年成果8.450m。2.2结构
6、部分：1.结构类型：砖混和框架宿舍楼，基础为桩基础、条基、承台或基础梁。地基持力层为粉砂层作为桩基持力层，基础设计为高强度预应力管桩（PHC）A型，桩径400mm，壁厚为80mm、桩身混凝土强度不低于C80，单桩承载力特征值500KN，试桩最终加荷值1000KN，桩长1314m，桩顶相对标高-1.700m。 2.管桩托板3mm厚圆薄钢板焊接420钢筋，箍筋8200，基础采用C30混凝土填芯。3.桩基检测：应按规范要求进行，其中单桩竖向承载力静载荷试验数量不应少于总桩数的1%且不得少于3根。桩身完整性检测数量不应少于总桩数的20%（小应变检测），且不得少于10根，三桩及三桩以下承台的抽查数量不小
7、于1根。对于两节及多节桩的管桩基础，单桩承载力和桩身完整性检测应包括高应变法检测，检测桩数不宜少于总桩数的2%，且不得少于5根。4.混凝土：基础和0.000以下的构件C30混凝土，基础垫层C15混凝土，0.000以上的构件C25；5.砌体：0.000以下的墙体采用MU10页岩实心砖；0.000以上的墙体采用MU10 (KP1型)页岩多孔砖；砂浆：0.000以下用M10水泥砂浆，地上一层,二层,三层用M10混合砂浆，四层以上用M7.5混合砂浆；卫生间地面填充和屋面找坡采用水泥炉渣等轻质材料，要求容重小于1200kg/m3。2.3工程特点1计划8月20日前完成整个施工任务，结构施工7月10日完工，
8、装修任务相当紧迫，需要提前插入施工。2该工程工期紧，施工期间不确定因素多，垂直机械运输需等到结构2层后使用，因此，该工程的施工顺序安排，塔吊就位及其他施工机械、材料等如何进行施工平面布置是本工程的特点之一。3.据施工进度计划，基础施工需要在桩基检测完成后进行土方开挖，试桩需在5月2日完成，这是需要积极协调等必须工作。4.根据以上工程特点，我单位在组织施工的过程中，将克服各种不利因素，发扬我单位攻坚啃硬，善打硬仗，拼搏求实的精神，争创一流的工程质量，一流的工程进度，争创优质工程。2.4工程目标1.质量指标工程质量等级为合格标准，建立以项目总工程师为首的质量保证体系，开展全面质量管理，严格按照IS
9、O9002 标准体系文件运行。按照设计要求和国家现行施工验收规范精心组织施工，执行国家现行建筑工程质量检验评定标准。2.安全生产目标安全达标，杜绝死亡事故发生，重大伤亡事故为零，轻伤事故率2以内。3.文明施工目标我司进场后将对施工现场进行合理布置，对现场的施工道路进行硬化，对场内设置的办公区、生活区及材料堆放加工区进行绿化创建武清区级文明工地。4.工期目标本工程建设单位要求工期为128日历天，工程计划于某某年4月25 日开工，某某 年8月20日竣工。2.5质量目标1分项合格率100%，优良率80%，拆模后的模板边缘外观光洁度均匀一致，外观平整。2实测目标值不能低于规范要求。3钢筋施工质量效果，
10、达到市优标准。2.6钢筋原材料控制1.原材料供应为了保证本工程钢筋的原材料质量，供应厂家选择与我公司长期合作、社会信誉好的合格分供方。2.7钢筋型号钢筋分别为6、8、10、12、8、12、14、16、18、20等2.8钢筋检验1钢筋进场需按计划单进场，同时必须出具出厂合格证及实验报告（材质证明）报监理公司审核。钢筋堆放在施工平面布置图规划出钢筋区内堆放，分批、分炉号、分规格、分等级挂牌标识，标识牌注明：名称、规格、型号、数量、产地、进货日期、标识人。2原材取样：钢筋进场后同炉号、同批量、同规格每60T为一批，不足60T也按一批计算。二级钢筋取样数量：二根拉力试验，二根冷弯实验，同时委托试验室出
11、具钢筋强屈比试验报告。取样长度：根据不同的试验室检测机来确定。取样部位及取样数量：试件应在距钢筋端头500以上截取，在每批中任选两根钢筋，在每根原材上截取一根拉力试件，一根冷弯试件。3低碳钢热扎圆盘条：每批重量不大于60T。每批中截取一个试件做拉力试验，二根试件做冷弯试验。4同牌号、同冶炼方法、同浇筑方法的不同炉罐号，每批不多于6个炉号，每炉罐号含碳量之差不得大于0.02%，含锰量之差不得大于0.15%。5以上拉力、弯曲试验如有一项不满足要求，应取双倍数量进行复试，如果复试仍不满足要求，则该批钢筋为不合格品，对不合格品给予封存或退货，内部做好记录，严禁用于工程中。2.9钢筋原材质量控制图钢筋进
12、场计划单 结构分包 责任工程师审核 技术部责任师材料员 材料工程师物资公司收集资料验收批量 项目部分包方物资组填写试验委托单 项目部分包方物资组施工分包方试验员按规定现场随机取样、复试 质量员 材料员 填写材料报验 报监理公司 甲方监理 投入使用 各种资料技术部归档2.10钢筋材料基础部分钢筋种类为：HPB235（）、HRB335（）、HRB400（）；本工程受力钢筋凡大于等于直径18的钢筋采用滚压直螺纹机械连接，其余的采用绑扎搭接接头。2.11施工安排：所有钢筋均在场内设置钢筋加工厂内加工。2.12钢筋定货1.合格供货方的选择：钢筋工程分供方主要为钢筋，将按照公司中的项目管理手册物资采购工作
13、程序，在公司合格分供方手册中选择质量稳定、信誉好的单位，同时选择备用单位，施工过程中如更换分供方单位必须以书面形式上报并得到批准后方可使用。2.材料要求：所有钢材进厂前必须提供厂家合格证及材质证明，材料必须满足有关国家标准要求。 3.材料进厂检验钢筋进厂后首先检查其资料是否齐全，同时进行外观检查，检查合格后按照编制的施工试验计划选样进行复试，复试合格后方可加工使用。 2.13钢筋加工1.加工场地：加工场地设于现场内。2.钢筋加工加工流程：钢筋除锈钢筋调整调直钢筋切断成型钢筋除锈：钢筋表面应洁净、油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净，焊接前焊点处的水锈应清除干净，钢筋除锈采用手工钢丝刷除锈。钢筋调直：对于热轧盘条钢筋采用调直机调直。钢筋切断：钢筋下料按加工单尺寸进行下料，钢筋切断采用钢筋切断机，机械连接钢筋必须采用砂轮切割机进行断料；钢筋断料时将同规格钢筋根据不同长度进行长短搭配，统筹安排，应先断长料、后断短料
