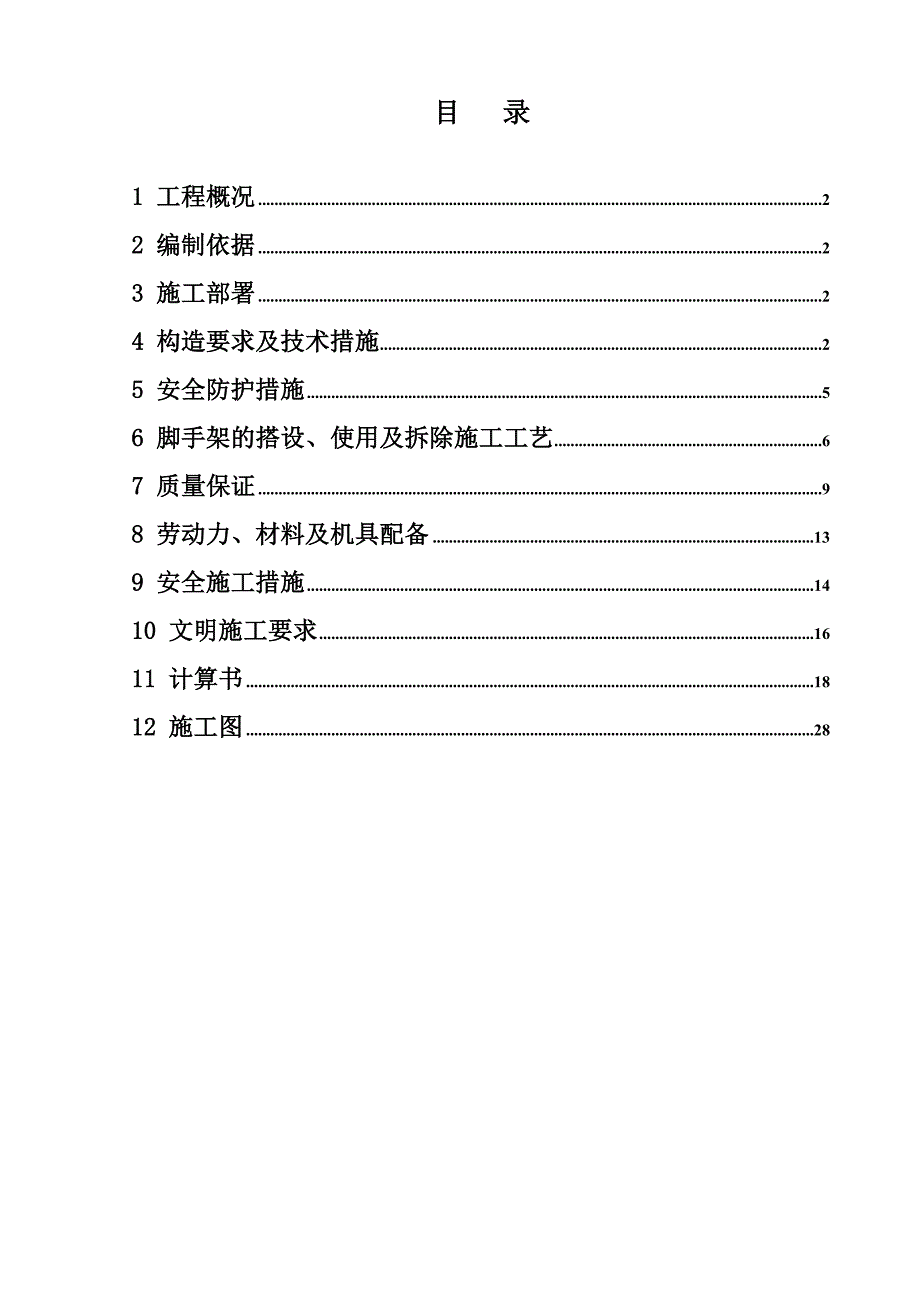

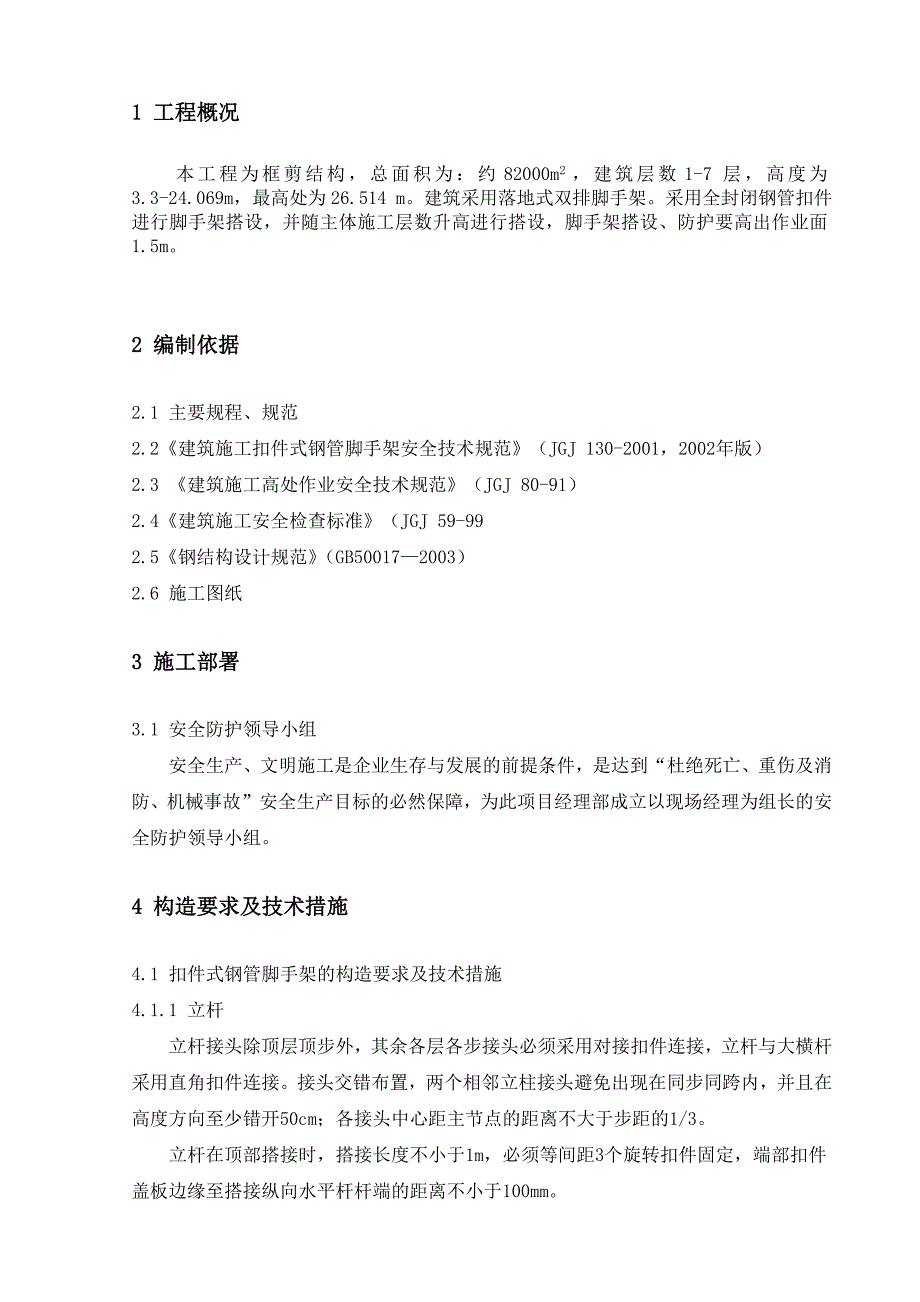

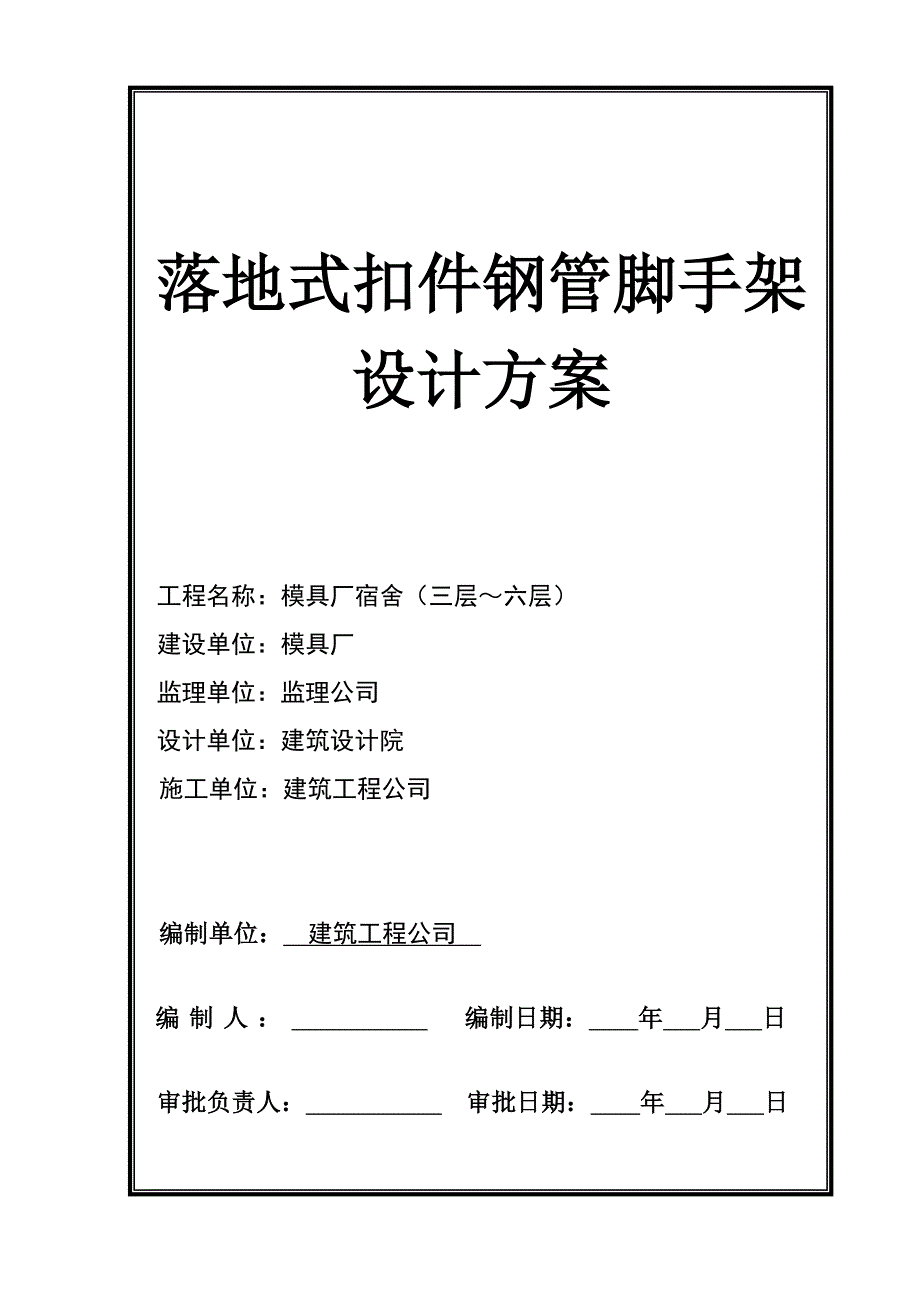

1、落地式扣件钢管脚手架设计方案工程名称：模具厂宿舍（三层六层）建设单位：模具厂监理单位：监理公司设计单位：建筑设计院施工单位：建筑工程公司编制单位： 建筑工程公司 编制人： 编制日期： 年 月 日 审批负责人： 审批日期： 年 月 日目 录1 工程概况22 编制依据23 施工部署24 构造要求及技术措施25 安全防护措施56 脚手架的搭设、使用及拆除施工工艺67 质量保证98 劳动力、材料及机具配备139 安全施工措施1410 文明施工要求1611 计算书1812 施工图281 工程概况本工程为框剪结构，总面积为：约82000m2，建筑层数1-7层，高度为3.3-24.069m，最高处为26.5
2、14 m。建筑采用落地式双排脚手架。采用全封闭钢管扣件进行脚手架搭设，并随主体施工层数升高进行搭设，脚手架搭设、防护要高出作业面1.5m。2 编制依据2.1 主要规程、规范2.2建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001，2002年版）2.3 建筑施工高处作业安全技术规范（JGJ 80-91）2.4建筑施工安全检查标准（JGJ 59-992.5钢结构设计规范（GB500172003）2.6 施工图纸3 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到 “杜绝死亡、重伤及消防、机械事故” 安全生产目标的必然保障，为此项目经理部成立以现场经理
3、为组长的安全防护领导小组。4 构造要求及技术措施4.1 扣件式钢管脚手架的构造要求及技术措施4.1.1 立杆立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.2 大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布
4、置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3（本工程不大于50cm），大横杆在同一步架内纵向水平高差不超过全长的1/300（本工程不超过50cm），局部高差不超过5cm。4.1.3 小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相
5、向布置。4.1.4 纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。4.1.5 剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560之间（本工程全部在50左右）。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间
6、增加24个扣节点。所有固定点距主节点距离不大于15cm。为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要日常检查）。本工程除在每一拐角处设置横向斜撑外，中间每隔6跨设置一道。横向斜撑在同一节间，由底至顶层呈之字形连续布置，斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。4.1.6 脚手板作业层脚手板采用竹笆，两端设直径为4mm的镀锌钢丝箍两道。在作业层下部加设一道水平兜网，随作业层上升，同时作业层不超过两层。首层满铺一层脚手板，以上每隔6层也需要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上
7、，并在两端8cm处用直径14 号镀锌钢丝箍绕23 圈固定。脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。4.1.7 连墙件连墙件采用刚性连接，垂直间距为3m，水平间距为2.4m（连墙杆水平布置详见脚手架平面布置图）。连墙件用483.5的钢管，其与脚手架的连接采用直角扣件，第一道连墙件从约3m标高开始设置，连墙件尽量靠近主节点，偏离主节点不大于300mm。连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接；当脚手
8、架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成4560夹角。4.1.8 安全防（围）护规定脚手架必须按以下规定设置安全防护措施，以确保架上作业和作业影响区域内的安全：（1）作业层距地（楼）面高度2.5m时，在其外侧边缘必须设置挡护高度1.1m的栏杆和挡脚板，且栏杆间的净空高度应0.5m。（2）临街脚手架，架高25m的外脚手架以及在脚手架高空落物影响范围内同时进行其它施工作业或有行人通过的脚手架，应视需要采用外立面全封闭，半封闭以及搭设通道防护棚等适合的防护措施。（3）架高925m的外脚手架，除执行（1）规定外，可视需要加设安全立网维护。（4）挑脚手架、吊篮和悬挂脚手
9、架的外侧面应按防护需要采用立网围护或执行（2）的规定。（5）遇有下列情况时，应按以下要求加设安全网：1）架高9m、未作外侧面封闭、半封闭或立网封护的脚手架，应按以下规定设置首层安全（平）网和层间（平）网：首层网应距地面4m设置，悬出宽度应3.0m。层间网自首层网每隔3层设一道，悬出高度应3.0m。2）外墙施工作业采用栏杆或立网围护的吊篮、架设高度6.0m的挑脚手架、挂脚手架和附墙升降脚手架时，应于其下46m起设置两道相隔的3.0m的随层安全网，其距外墙面的支架宽度应3.0m。（6）上下脚手架的梯道、坡道、栈桥、斜梯、爬梯等均应设置扶手、栏杆或其它安全防（围）护措施并清除通道中的障碍，确保人员上
10、下的安全。采用定型的脚手架产品时，其安全防护配件的配备和设置应符合以上要求；当无相应安全防护配件时，应按上述要求增配和设置。脚手架满挂全封闭密目安全网，密目网采用1.8m6.0m规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.2m，并在作业层下部挂一道水平兜网，在架内高度3.0m 左右设首层平网，往上每隔6步设隔层平网，施工层随层设网。作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆，底部侧面设18cm高的挡脚板。5 安全防护措施5.1 电梯井洞口防护措施电梯井口设置不低于1.2m高的自闭式防护门，用12的螺纹钢筋，按照水平间距15cm，竖向间距20cm焊制而成，并在防护门上
11、刷红油漆、挂牌。电梯井筒内每隔一层在入口处设置一个用25螺纹钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。5.2 结构临边防护措施在结构出入阳台的门窗洞口处设置封闭式防护栏杆，使用材料采用483.5钢管。其高度不低于1.2m，立杆间距不大于1.5m，竖向每隔0.6m 设一道通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷黄黑间隔的油漆、挂醒目标志牌；护身栏杆满挂密目安全网，白天设警示牌、夜间设红色标志灯。5.3 楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从楼梯井内搭设，侧边沿楼梯坡度方向做一道1.2
12、m高的护身栏，侧边底部设18cm高的挡脚板。5.4 防雷避电措施本工程脚手架接地、避雷措施执行施工现场临时用电安全技术规范（JGJ 46-88）标准。工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。每栋楼各设置4根避雷针，避雷针采用12镀锌钢筋制作，高度1.5m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用404的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于10mm2，并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士
13、林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个（本工程按照南北各3个的原则设置，设置由项目机电部完成），位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏。两者的连接采用焊接，焊接长度大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10，同时注意检查与其他金属物或埋地电缆之间的安全距离不小于3m，以避免发生击穿事故。6 脚手架的搭设、使用及拆除施工工艺6.1.1脚手架的搭设规定脚手架的搭设作业应遵守以下规定：（1）搭设场地应平整、夯实并设置排水措施。（2）立于土地面之上的杆底部应加设宽度200m、厚度50mm的垫木、垫板
14、或其它刚性垫块，每根立杆的支垫面积应符合设计要求且不得小于0.15。（3）底端埋入土中的木立杆，其埋置深度不得小于500mm，且应在坑底加垫后填土夯实。使用期较长时，埋入部分应作防腐处理。（4）在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。（5）脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：6.1.2 搭设顺序在牢固的地基弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安第三、四
15、步大横杆和小横杆安装二层与柱拉杆接立杆加设剪力撑铺设脚手板，绑扎防护及档脚板、立挂安全网。(1)按施工设计放线、铺垫板、设置底座或标定立杆位置；(2)周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。(3)应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第1步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设；(4）在设置第一排连墙件前，“一”字形脚手架应设置必要数量的抛撑；以确保构架稳定和架上工作人员的安全。边长20m的周边脚手架，亦应适量设置抛撑；(5)剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设置。(6)脚手架处于顶层连墙点之上的自由高度不得大于6m。当作业层高出其下连墙件2步或4m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。(7)脚手板或其它作业层板铺板的铺设应符合以下规定：1)脚手板或其它铺板应铺平铺稳，必要时应予绑扎固定
