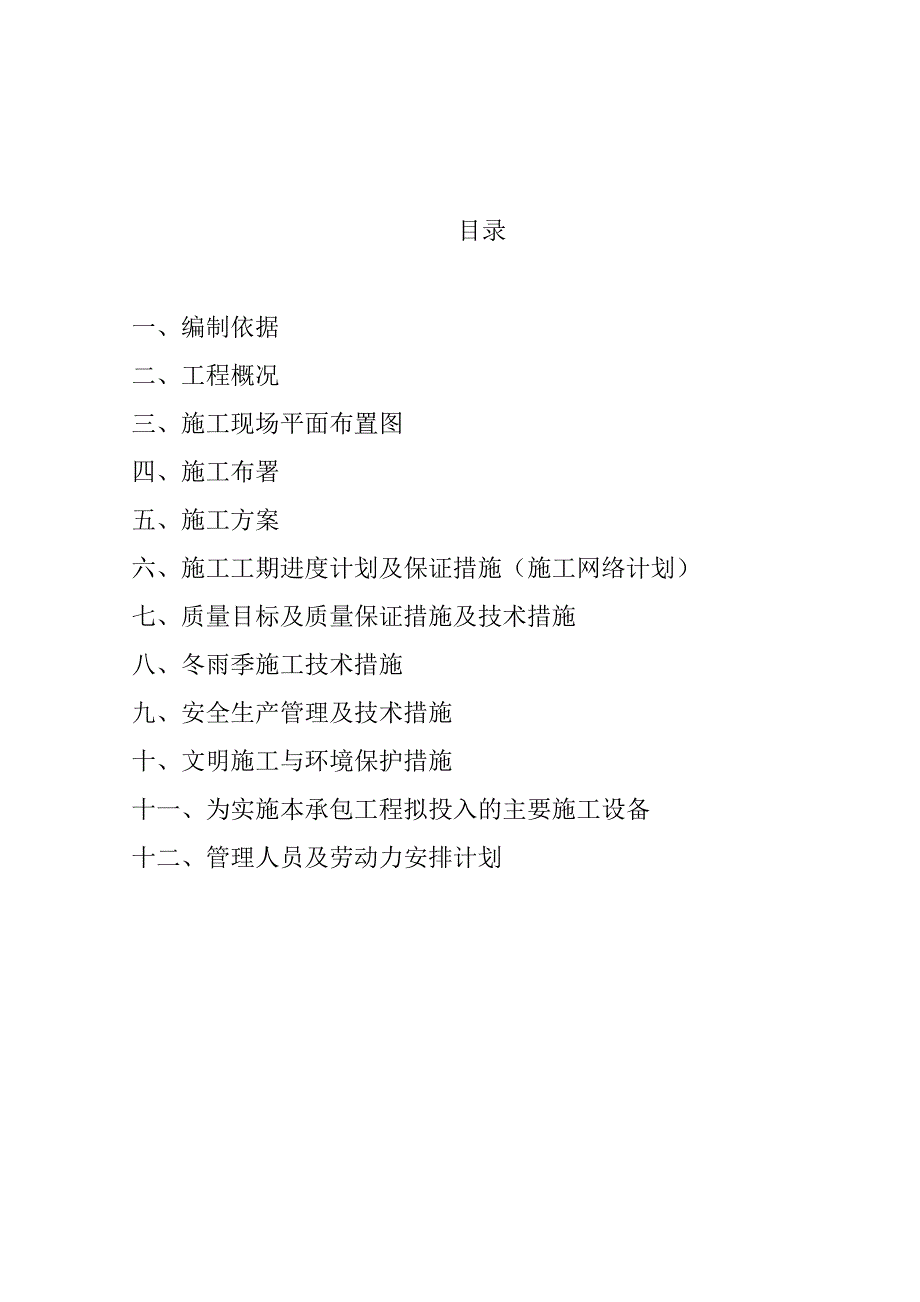

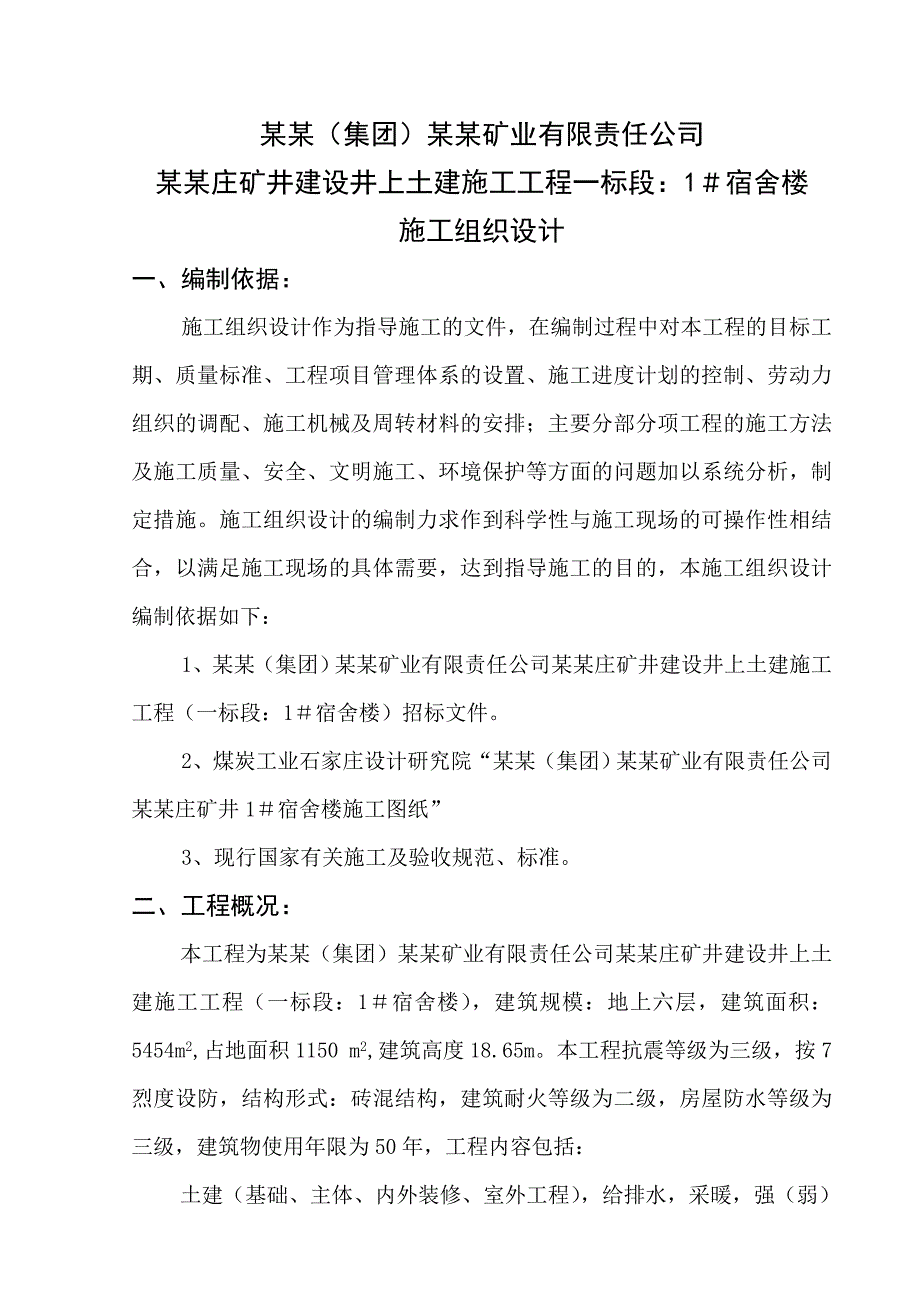

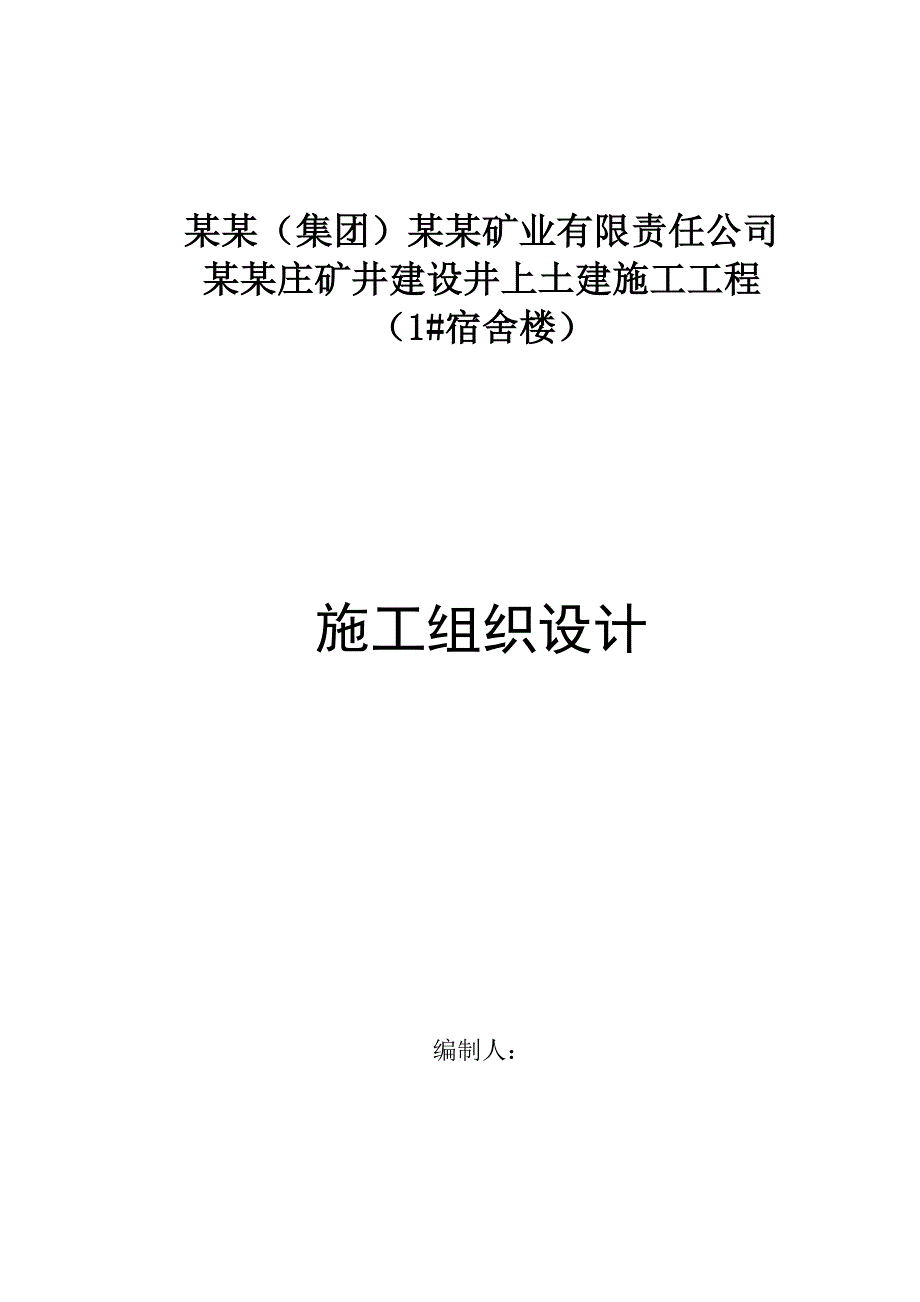

1、某某（集团）某某矿业有限责任公司某某庄矿井建设井上土建施工工程 （1#宿舍楼）施工组织设计编制人：目录一、编制依据二、工程概况三、施工现场平面布置图四、施工布署五、施工方案六、施工工期进度计划及保证措施（施工网络计划）七、质量目标及质量保证措施及技术措施八、冬雨季施工技术措施九、安全生产管理及技术措施十、文明施工与环境保护措施十一、为实施本承包工程拟投入的主要施工设备十二、管理人员及劳动力安排计划某某（集团）某某矿业有限责任公司某某庄矿井建设井上土建施工工程一标段：1宿舍楼施工组织设计一、编制依据：施工组织设计作为指导施工的文件，在编制过程中对本工程的目标工期、质量标准、工程项目管理体系的设置
2、、施工进度计划的控制、劳动力组织的调配、施工机械及周转材料的安排；主要分部分项工程的施工方法及施工质量、安全、文明施工、环境保护等方面的问题加以系统分析，制定措施。施工组织设计的编制力求作到科学性与施工现场的可操作性相结合，以满足施工现场的具体需要，达到指导施工的目的，本施工组织设计编制依据如下：1、某某（集团）某某矿业有限责任公司某某庄矿井建设井上土建施工工程（一标段：1宿舍楼）招标文件。2、煤炭工业石家庄设计研究院“某某（集团）某某矿业有限责任公司某某庄矿井1宿舍楼施工图纸”3、现行国家有关施工及验收规范、标准。二、工程概况：本工程为某某（集团）某某矿业有限责任公司某某庄矿井建设井上土建施
3、工工程（一标段：1宿舍楼），建筑规模：地上六层，建筑面积：5454m2,占地面积1150 m2,建筑高度18.65m。本工程抗震等级为三级，按7烈度设防，结构形式：砖混结构，建筑耐火等级为二级，房屋防水等级为三级，建筑物使用年限为50年，工程内容包括：土建（基础、主体、内外装修、室外工程），给排水，采暖，强（弱）电，建筑消防。1、主要建筑材料：1.1混凝土：基础垫层C10素砼，其他C25砼。1.2钢筋：钢筋采用HPB235（），HRB335（），焊条为E43及E50型。1.3砌体：KP1型多孔粘土砖，孔洞率24%，密度14.5KN/m3。1.4门窗：外门窗采用铝合金单框中空玻璃窗，气密性为4级
4、，所有外窗开启扇均带纱扇。1.5内外装修：各种室内外装修材料须作样品，待设计与建设单位确认后方可施工，以确保质量。1.6所有标准构件：所有标准构件材料应符合所选图集的要求。2、基础：本工程基础形式为钢筋砼条形基础，设计埋深-2.50m，板下100厚C10砼垫层，底板配钢筋16150，分布筋8200，构造柱生根于基础。3、主体：3.1墙体：墙体为KP1型多孔粘土砖砌筑，外墙370厚，轴线外250mm，轴线内120mm，外贴聚苯板保温40厚；内墙240厚，轴线居中。除后砌隔墙外，各层平面墙体均设圈梁，遇圈梁被门窗洞口截断时，在洞口上部或下部增设相同截面的附加圈梁，圈梁兼过梁时，下部增设214纵筋，
5、两端各伸入支座500mm。3.2现浇楼板：板厚100mm，预留板上洞口，洞口300时洞口边设加强筋。4、内外装修：4.1屋面：采用不上人屋面4.2外墙面：涂料粉刷。4.3内墙面：除卫生间、开水间、洗衣房为面砖外，其余均为混合砂浆墙面4.4楼（地）面：均为防滑地砖4.5顶棚：除卫生间为铝塑板吊顶外，其余均为混合砂浆顶棚。三、施工现场平面布置：四、施工部署：某某（集团）某某矿业有限责任公司某某庄矿井建设井上土建施工工程（一标段：1宿舍楼），是为了改善矿内职工居住条件而新建的工程，对施工单位也是一个形象工程，工程的施工质量、工期、安全生产及文明施工都会对该工程起到重要的作用。对我公司在集团公司内部也
6、会产生深远的影响。故此公司主要领导对此工程极为重视，决心在总结以往同类工程施工经验的基础上，进一步的提高施工水平，组建强有力的基层管理组织，制定严格的质量、进度、安全、材料、设备供应及文明施工管理措施，落实各项经济管理制度，责任到人。实行目标管理，奖罚到位。调动施工人员的积极性，大力推广采用新技术、新工艺、新材料，以新的技术为动力，推动施工效率的提高。公司决心以科学合理的组织，严格细致的管理，确保该工程优质、高效、安全完成合格任务，把我公司的施工管理及工程质量再上一个新台阶，为此特制定以下目标：1、工期：根据合同要求确保210天完成全部工程项目。2、质量：单位工程确保合格标准，分部分项工程在确
7、保合格的基础上，力争作的更好，创我公司的样板工程。3、安全：坚决杜绝重大伤亡事故，力争不出现轻伤。4、施工成本：在严格管理的基础上，挖掘生产潜力，精心筹划细部，努力降低成本，在让利的基础上实现最好的施工效益。5、文明生产：严格按有关部门制定的施工现场文明施工的标准执行，作到环境、现场硬件达标。6、施工准备：人员配置：首先组建精干工程项目部，抽调得力，有一定技术、管理、组织能力的人员组成项目管理班子，建立建全、技术、质量、安全、物资供应，设备等保障体系，认真履行公司各项技术管理制度。项目部设置专职、质量、安全检查人员，负责日常的工程质量，施工安全措施的经常性检查，并配合公司的各种专项指标进行定期
8、，或不定期的安全、质量检查。施工现场配备专业施工测量人员，配备相应的测量仪器，以控制工程施工的准确性。工程施工配备各工种的施工技术专业人员，配备劳力总数113人，并根据工程进度的需要适当调整。组织准备：组建此工程的项目经理部，以项目经理为首，对工程负全责，实行目标管理。项目班子成员分工负责，规范工作职责范围，责任到人，完善生产、技术、质检、安检、材料设备供应，经济核算，六大系统的管理体系。（见项目部管理体系机构图）建立以项目经理为首的与业主、设计、监理、监督等部门相协调的工作机制，经常沟通、协调工程进展中发生的情况，及时解决问题，以确保工程的顺利进行。物资供应：根据施工现场，工程进展的需要，强
9、调材料供应的计划性、提前性，以保证工程的需要。做好进场材料，成品、半成品的进场检验，根据工程的材料供应计划，明确规格、型号、数量、质量标准、储存方式、验收方法及具体的进场时间，做好台帐记录，现场及经办签字，对构成工程实体的各种材料均应保存具有可追溯性的质量、数量、时间的记录。机械安排：根据工程的具体情况，土方工程机械安排专业施工队伍完成，所需挖掘机、自缷翻斗车，由专业承包方负责，由于基础主体砼采用现场搅拌，根据场地、工期等因素，施工现场设搅拌站一座JS350搅拌机两台，负责砼及砌筑、抹灰、砂浆的搅拌。施工现场设塔式起重机一座，解决施工物料的垂直运输。钢筋工程采用现场加工，所需钢筋加工机械，按需
10、要配置，其它施工用的机械设备、工具根据工程进展需要及时进场，以确保工程的顺利进行。五、施工方案1、施工部署：1.1科学合理安排施工进度节拍，组建各种、各阶段的专业施工队，按专业分段流水作业，提高工效，确保质量、工期的要求。1.2本着先地下、后地上，先室内、后室外，先墙面、后地面，先土建、后安装的施工原则，合理安排工序。尽量避免交叉作业，重复施工，搞好成品保护。2、主要施工方法及要点：2.1土方：2.1.1施工方法：根据工程设计要求，该工程基础设计埋深为-2.50m，施工中我们采用机械大开挖的方法，所挖土方除适当留部分备用回填土外，余土全部外运。2.1.2施工顺序：根据总平面定位放线分段分层开挖
11、槽底整平（人工）二次定位挂线复测槽底标高钎探验槽2.1.3主要技术措施：依据施工图设计基础底板下标高-2.50m，板下100mm厚砼垫层，因此基坑开挖标高应控制在-2.40m，预留一部份土层人工整平清理，以免机械开挖基底深度难以准确控制，超深扰动基础持力层。根据地质报告，本工程所处位置土质为湿陷性黄土状粉土，根据设计深度及现场条件可做放坡处理，以保证边坡的稳定及施工安全。施工期间基坑及边坡严禁浸水，基坑附近严禁堆载。土方工程开工前，应首先调查、了解、掌握工程所处位置下的各种管线，构筑物的埋设情况，及时与建设单位及有关部门进行协调，确定拆改方案，拆改方案应提前处理，避免盲目开挖损坏管线造成事故。
12、土方工程施工过程中，要随时观察土层的变化，如遇不明的枯井、古墓、暗沟、洞穴等，应首先作好现场记录，并及时通报监理及有关部门到现场勘察，现场施工人员切勿随意处理，对于持力层部位，如遇地质情况变化超深，应经有关部门验槽以后，确定处理方案，现场施工人员不许随意处理，填平。槽底人工整平后，确定轴线位置，按设计及施工规范要求，进行持力层钎探，钎探应专人操作，严格、认真、规范的进行并仔细、认真的填写钎探记录，做为验槽原始资料备案。2.2基础：2.2.1施工顺序：场地平整测量定位土方开挖人工整平钎探验槽（地基处理）基础垫层基础弹线底板钢筋绑扎砼浇注基础墙砌筑基础圈梁钢筋绑扎及模板圈梁砼浇注基础验收回填土。2
13、.2.2施工方法：根据地质钻探报告及基础的设计形式，确定基础土方的开挖采用机械大开挖的施工方法。一次挖至-2.40m的标高。基础砼的施工，采用沿槽顶搭设水平运输通路，人工手推车运输，人工振捣，组合钢模，钢筋现场绑扎的施工方法。 2.2.3施工注意要点：机械开挖要注意严格控制挖掘深度标高，留足人工清理整平的厚度，避免出现超深扰动持力层。槽边堆土应距放坡线1.50m左右，留出加深增大放坡的宽度，与满足施工的需要。土方工程施工过程中，考虑到施工场地堆积量有限，应根据挖出土方的情况，将一部份不适宜回填的杂土运出丢弃。同时应根据施工布置的合理安排，将邻近开挖适宜回填的土方就近回填以减少土方运输的费用。如
14、确因施工节拍不能衔接（如地基处理），也应根据土方平衡表，在楼间或暂时不用的场地，存贮一定量的回填备土。根据地质报告，本工程所处位置土质为湿陷性黄土状粉土，根据设计深度及现场条件可做放坡处理，以保证边坡的稳定及施工安全。湿陷性黄土状粉土具有II级非自重湿陷性，需做地基处理。具体方案需经勘察设计单位共同研究后，依确定方案方可进行施工。基础垫层的施工应注意轴线、上平标高的控制，为基础施工的质量打下良好的条件。基础底板浇注前，应对设计标高轴线位置重新检查、校正。清除垫层上淤泥与杂物。浇注前均应检查、校对，调整偏差，保证标高、轴线的准确。构造柱主筋按设计要求伸至基础底板，底板钢筋应注意垫起，以保证保护层
15、厚度。基础砼浇注前应按水、暖、电的设计位置预留穿墙洞口，应注意洞口标高，位置的准确。严格避免施工完成后现凿。2.3主体工程：2.3.1施工顺序：按设计平面确定轴线，边线位置弹线标明门、窗洞口位置绑扎构造柱钢筋在砌体转角处设置皮数杆确定标高摆底砌体构造柱模板构造柱砼浇注楼层模板楼板钢筋绑扎楼板砼浇注浇水养生每层循环。2.3.2施工方法：砌体采用人工砌筑，砂浆机械搅拌，水平运输：人力手推车，垂直运输：塔式起重机。钢筋采用现场加工制做，人工绑扎。楼层模板选用组合钢模。砼现场机械搅拌，浇注人工振捣。施工用脚手架：外墙采用双排钢筋扣件式脚手，内墙砌筑、抹灰采用高凳临时脚手施工。2.3.3施工要点及应注意的问题：砌体：主体工程的施工首要的一点是严格控制轴线与标高，每层砌体、楼板砼浇注前均应由专人及质检部门认真检查、核对，确认无误后方可施工。砌体施工前，摆底是保证质量的重点，组砌方法要正确。注意不规则的窗间垛的组砌形式，不能出现重缝或游丁走缝的砌体质量事故。砌体中遇构造柱必须按规范要求，按马牙槎施工，并按抗震要求提
