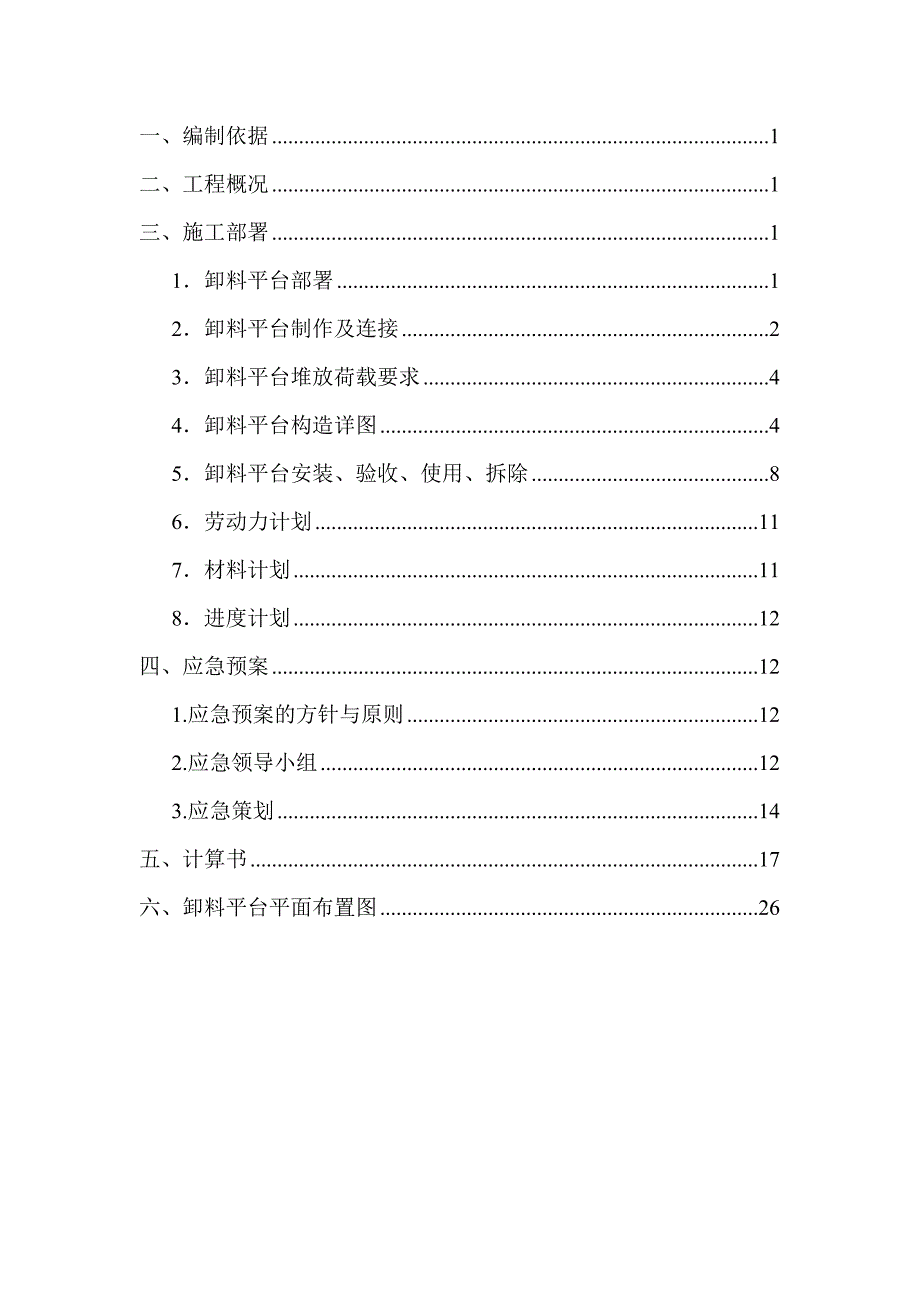

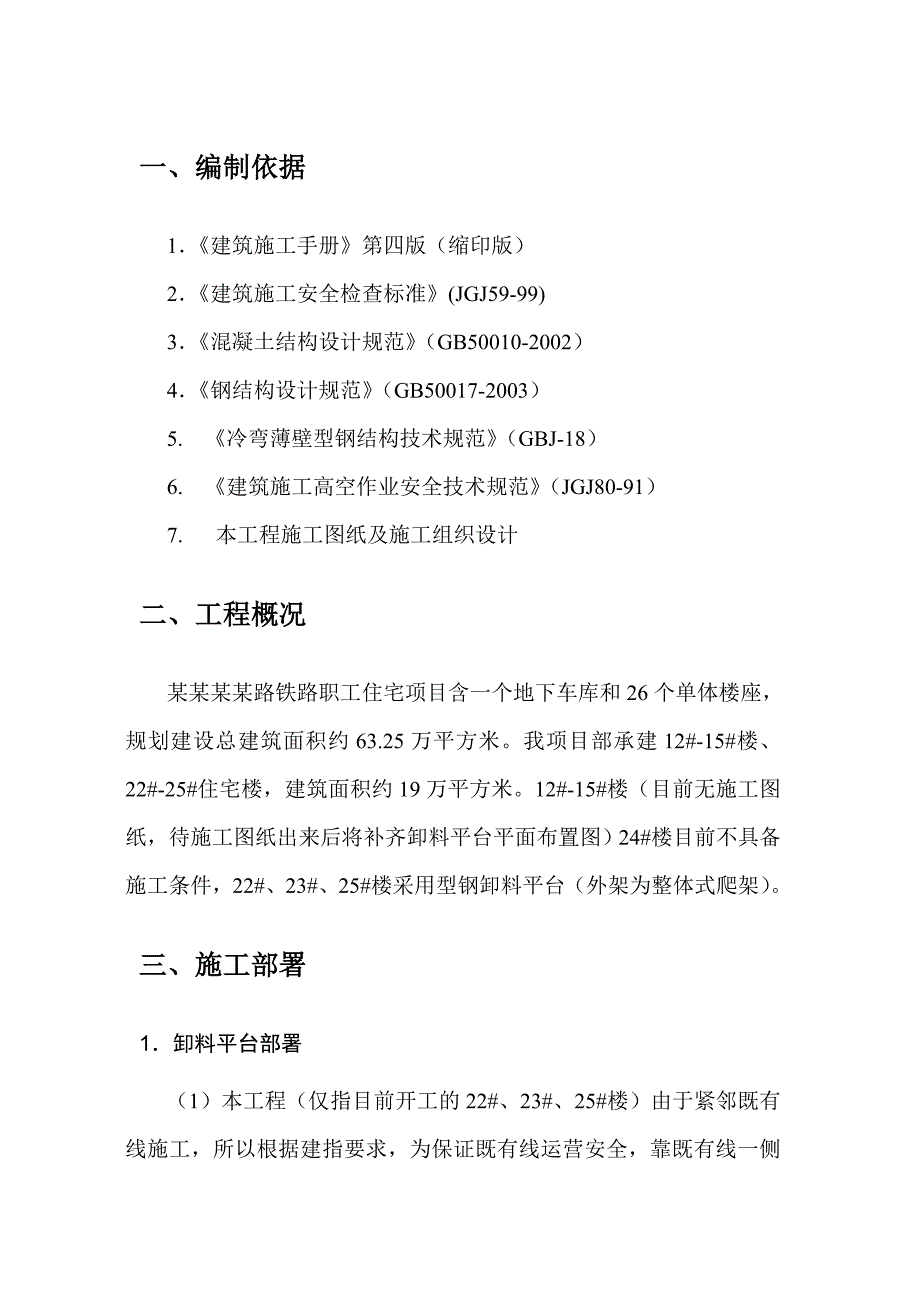

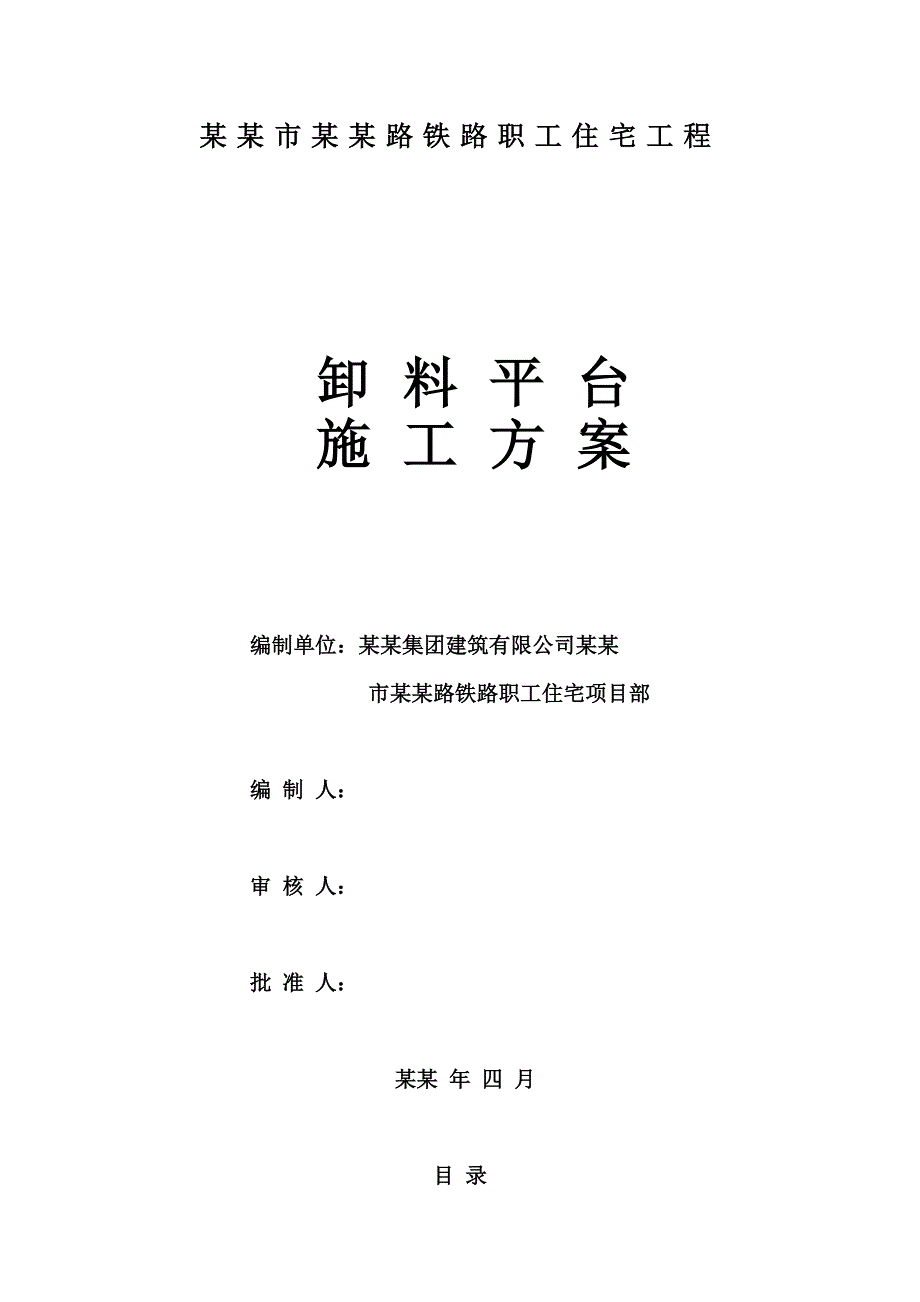

1、某某市某某路铁路职工住宅工程 卸料平台 施工方案编制单位：某某集团建筑有限公司某某市某某路铁路职工住宅项目部编 制 人： 审 核 人： 批 准 人： 某某 年 四 月目 录一、编制依据1二、工程概况1三、施工部署11卸料平台部署12卸料平台制作及连接23卸料平台堆放荷载要求44卸料平台构造详图45卸料平台安装、验收、使用、拆除86劳动力计划117材料计划118进度计划12四、应急预案121.应急预案的方针与原则122.应急领导小组123.应急策划14五、计算书17六、卸料平台平面布置图26一、编制依据1建筑施工手册第四版（缩印版）2建筑施工安全检查标准(JGJ59-99)3混凝土结构设计规范（
2、GB50010-2002）4钢结构设计规范（GB50017-2003）5. 冷弯薄壁型钢结构技术规范（GBJ-18）6. 建筑施工高空作业安全技术规范（JGJ80-91）7. 本工程施工图纸及施工组织设计二、工程概况某某某某路铁路职工住宅项目含一个地下车库和26个单体楼座，规划建设总建筑面积约63.25万平方米。我项目部承建12#-15#楼、 22#-25#住宅楼，建筑面积约19万平方米。12#-15#楼（目前无施工图纸，待施工图纸出来后将补齐卸料平台平面布置图）24#楼目前不具备施工条件，22#、23#、25#楼采用型钢卸料平台（外架为整体式爬架）。三、施工部署1卸料平台部署（1）本工程（仅
3、指目前开工的22#、23#、25#楼）由于紧邻既有线施工，所以根据建指要求，为保证既有线运营安全，靠既有线一侧均不能布置卸料平台，故22#、23#、25#楼卸料平台均布设在山墙和背离既有线一侧。由于本工程所有单体单层最大建筑面积约为600平方米，结合施工实际情况，每栋楼布置两个卸料平台，卸料平台错层布置，即相邻楼层卸料平台不在同一竖直位置，且随整体式爬架提升。（2）22#、23#、25#楼卸料平台布置统计表栋号卸料平台个数布设层数卸料平台尺寸布置位置结构洞口尺寸22#楼2随爬架提升13003600N轴/-轴150020003600N轴/-轴230023#楼2随爬架提升13003600N轴/-轴
4、150020003600N轴/-轴230025#楼2随爬架提升13003600T轴/-轴150018003600T轴/-轴2100(3)其余单体具备施工条件后补齐卸料平台布置图(4) 本工程卸料平台均只允许结构施工中周转材料吊装使用，不得用于二次结构及装修施工。严禁与外脚手架、物料提升机及外用施工电梯等相连接，并悬挂限载标志，严格控制卸料荷载.2卸料平台制作及连接(1) 尺寸及荷载：根据某某市地方规定建筑工程脚手架及模板支撑系统安全管理暂行规定要求，接料平台总面积不得大于12m2，总荷载不得大于12kN。根据实际要求和安全考虑，本工程卸料平台最大尺寸为：3.4m2m，最小成型尺寸为3.4m1.
5、3m，限制堆料总荷载为8kN（0.8吨）。(2)主次钢梁及钢筋压环：卸料平台悬挑主梁为2根18#工字钢，悬挑梁锚入主体结构的长度为2.2m，使用20钢筋压环锚固在梁上，锚固点为2处；次梁为16#工字钢，布置间距为720mm。工字钢全部立放，主次梁连接处均双面满焊，厚度12mm，焊条E43。主次梁节点连接详（卸料平台构造）。(3)钢丝绳及上部吊环：悬挑主梁前端采用18.5（9x16、1700MPa钢丝绳）钢丝绳进行吊拉卸荷，每根主梁吊拉点2处，方案只针对外侧一根进行计算，内侧一根为安全备用钢丝绳。钢丝绳与主梁连接节点具体做法见详图，并焊接防滑环（防滑环做法见详图），钢丝绳另一端与上层埋在梁上的2
6、20圆钢拉环连接（拉环与钢丝绳连接点可垫以圆钢管过度，防止钢丝绳受摩擦过大出现断裂）。(3)安装吊环：为便于卸料平台的安装，主梁上焊接卸料平台安装时用的安装吊环，采用甲类Q235沸腾钢20mm加工而成（每处吊环由两根20钢筋焊接而成），吊环钢筋侧面与工字钢主梁上表面双面满焊，焊接厚度12mm，焊缝长度为每边100mm（具体构造详细部构造图）。(4)面板：卸料平台底板满铺50厚木脚手板，与主次梁绑扎牢固。(5)安全防护：卸料平台三方采用48钢管设置防护栏杆，高度1.5m，立柱与主梁焊接（钢管四周满焊），为防止钢管滑移，在主梁上焊接150mm长28防滑钢筋。水平防护栏杆三道（分别距离主梁高度为60
7、0mm、1200mm、1500mm）。底部四周加设高为200mm的木挡脚板。防护栏杆外侧采用2300目密目安全网满挂，采用铁丝扎牢固。(6)抗滑移工字钢：由于钢丝绳在主梁水平方向的分力较大，为抵消该部分分力产生不良效果，在卸料平台两个主悬挑梁上各焊接一根长度为200mm的16#工字钢（抗滑移工字钢详节点构造图）。(7)卸料平台的搭设不得与任何外架架体、施工电梯等连接。3卸料平台堆放荷载要求本卸料平台荷载量为0.8吨（指除卸料平台本身重量和操作人员以外所能承载的材料总荷载量）。使用中严格限制荷载量在0.8吨以内。本卸料平台只允许使用于结构施工中周转材料的堆放。对0.8T荷载的量化表序号材料名称、
8、规格量化极限数量15 01004000木枋 6kg/根133根3484m钢管 15.36kg/根52根41220244011竹胶板 8kg/m2100张5木脚手板 15kg/块53块6可调上下托5kg/块160块吊运时只允许放置一种材料，不能超过上表量化极限数量4卸料平台构造详图(1)卸料平台平面图(2)卸料平台正立面图(3)卸料平台侧立面图(4)楼板钢筋压环和钢丝绳上部拉环构造图5卸料平台安装、验收、使用、拆除(1)卸料平台安装A.卸料平台的提升、安装应由专人负责进行，具体人员安排：需塔吊司机一人、专职塔吊指挥2人（地面一人、楼层安装处一人）、专职安全员2人（地面一人、楼层安装处一人）、普工
9、4人、焊工一人，吊装时应使用焊接于主梁上的安装吊环，不得将塔吊吊钩直接挂在平台吊环上。建筑物锐角利口系钢丝绳处应加衬软垫物（加设圆钢管过度），卸料平台外口应略高于内口。B.卸料平台就位后，必须将四根钢丝绳与预埋在结构上的钢筋拉环连接牢固，调整完毕经专业安全员检查验收后方可取掉塔吊大钩。(2)卸料平台验收A卸料平台验收程序平台制作平台焊接质量（焊缝长度、厚度、焊接方式）检查脚手板绑扎检查防护栏杆间距数量、密目网检查楼层预埋钢筋压环检查钢丝绳上部拉环检查（预埋拉环的结构梁砼强度必须达到规范要求）塔吊指挥、安全员就位卸料平台下方布设警示带吊装钢丝绳与主梁连接完成钢丝绳花篮螺栓、卡具检查安装完成荷载试
10、验（加载8KN重物、不小于4小时）合格填报平台验收报表工程部、安质部、工区验收合格总工、项目经理批准合格使用。B验收表详附件(3)卸料平台使用与拆除A.卸料平台提升前，首先清理平台上的物料，人员挂好吊钩并离开平台后。拆除固定钢丝绳和预埋钢筋压环上的楔子，待平台全部离开外架架体后，方可将平台升至上层。C.卸料平台升至上层位置后，按安装程序进行安装。并填报验收单。验收合格后方可使用。D.卸料平台上堆放物料时，应居中平衡堆放，堆放荷载必须满足集中荷载（8KN）要求。卸料平台上应显著地标明最大容许荷载值（800kg）-物料的总量，严禁超过设计的容许荷载，并有专业安全员检查。E.卸料平台上不得长时间存放
11、材料，要做到随放随吊运，堆码的材料不得高于0.8m，并不得将材料堆码在在防护栏杆上，且不得破坏安全密目网，短于1米的材料必须装入容器内吊运。F.吊运的物料要绑捆牢固，不得长短料混吊，待作业人员离开平台后方可发出信号起吊。G.避免交叉作业，卸料平台在提升过程中，卸料平台下方不得有人作业或走动，操作人员严禁从平台上向下抛扔物料，无关人员不得随意进入平台。H.卸料平台使用时，应有专人每天在使用前进行检查，使用前应对安装吊环、上部钢丝绳拉环、钢丝绳、防护栏杆等进行全面检查，检查合格后方可上人操作，如发现钢丝绳、拉环、吊环等有锈蚀损坏，则应及时调换，焊缝脱焊等异常情况应及时进行修复，修复合格后方可继续使
12、用。 (4)卸料平台拆除A.卸料平台升至上层位置后，按安装程序进行安装。并填报验收单。B.先将卸料平台四个吊环用钢丝绳连接后挂于塔吊大钩上，然后再拆除预埋端钢筋压环楔子和卸料平台上部钢丝绳。C.卸料平台拆除过程中地面和楼层各配备塔吊指挥和安全员一名，拆除过程中卸料平台下方需用警示带隔离拆除区域。隔离区域不得有人员通过。6劳动力计划 安装拆除劳动力计划楼栋塔吊司机塔吊指挥现场安全员普工焊工22# 1人2人2人4人1人23#1人2人2人4人1人25#1人2人2人4人1人7材料计划序号项目名称规 格单 位数 量备注1钢 管483.5t1/2工字钢16#t1.1/3工字钢18#t1.4/4阻燃安全网6
13、0001800张15/5木架板400030050块40/6钢丝绳18.5米70/8进度计划 卸料平台进度计划楼栋安装日期拆除日期使用时间（天）22#2011.06.152012.1.3122923#2011.07.152012.1.3119925#2011.07.152012.1.31199四、应急预案1.应急预案的方针与原则坚持“安全第一，预防为主”、“保护人员安全优先”的方针，贯彻“常备不懈、统一指挥”高效协调的原则，为给员工在施工场区创造更好的安全施工环境。应保证各种应急资源处于良好的备用状态，指导应急行动按计划有序地进行。防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急
14、救援，有效地避免或降低人员的伤亡和财产损失，救助实现应急行动的快速、有序、高效，充分体现应急救援的“应急精神”。2.应急领导小组一旦发生施工安全事故，公司领导及有关部门负责人必须立即赶赴现场，组织指挥抢险，成立现场抢险领导小组。组 长：周华国副组长：李吉铭、韩勇组 员：石沿江、花光红、李伟、梁彩霞、雷伯泉、袁林、郭美君应急组织的分工职责组长职责：决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场外应急计划，在不受事故影响的地方进行直接控制。复查和评估事故可能发展的方向，确定其可能的发展过程。指导设施的部分停工，并与领导小组的有关人员配合指挥现场人员撤离，确保任何伤害者都能得到足够的重视。与现场外应急机构取得联系，及时对紧急情况的记录作出安排。在场内实行交通管制，协助场外应急机构开展服务工作。在紧急状态结束后，控制受影响地点恢复，组织人员参加事故
