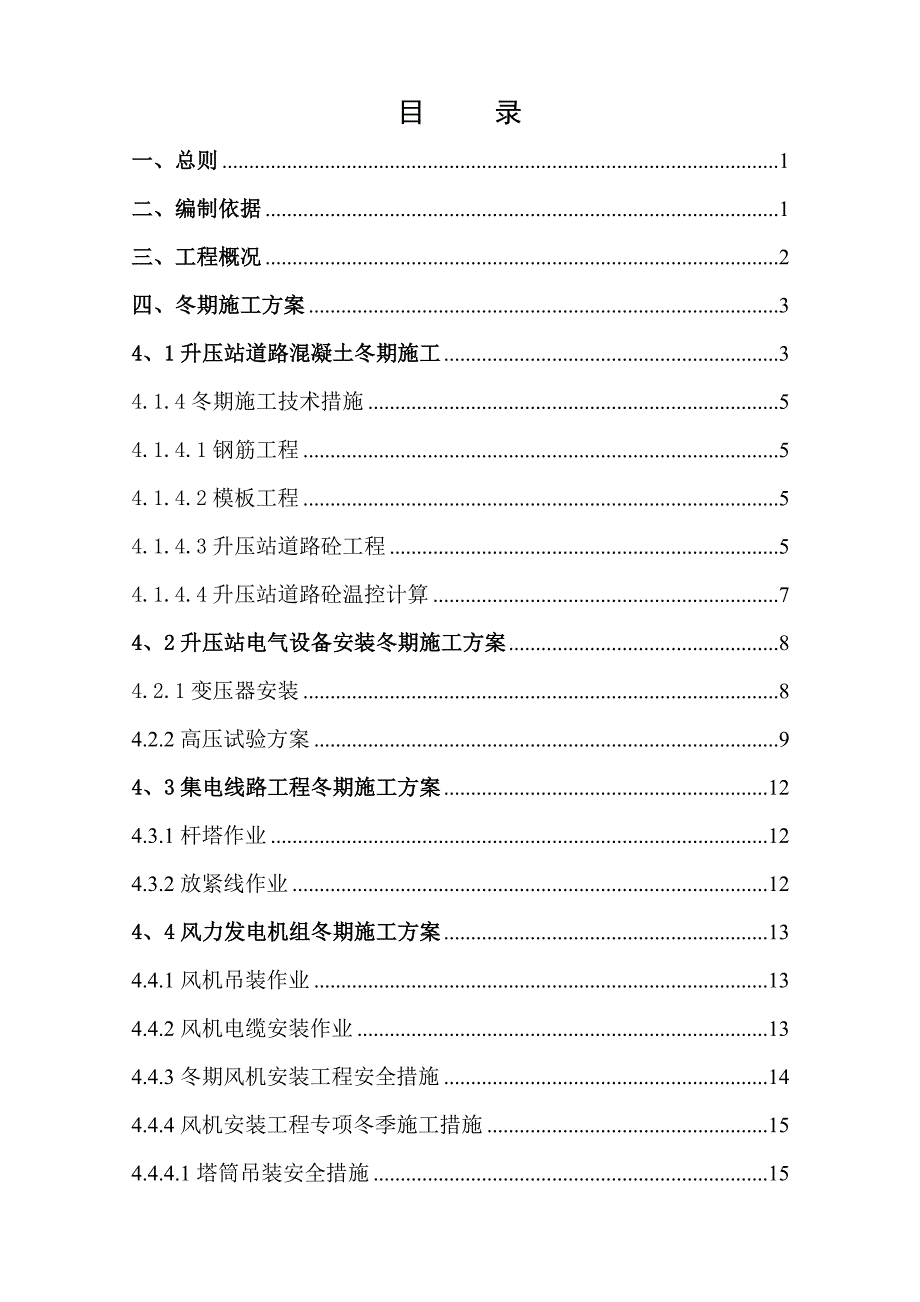

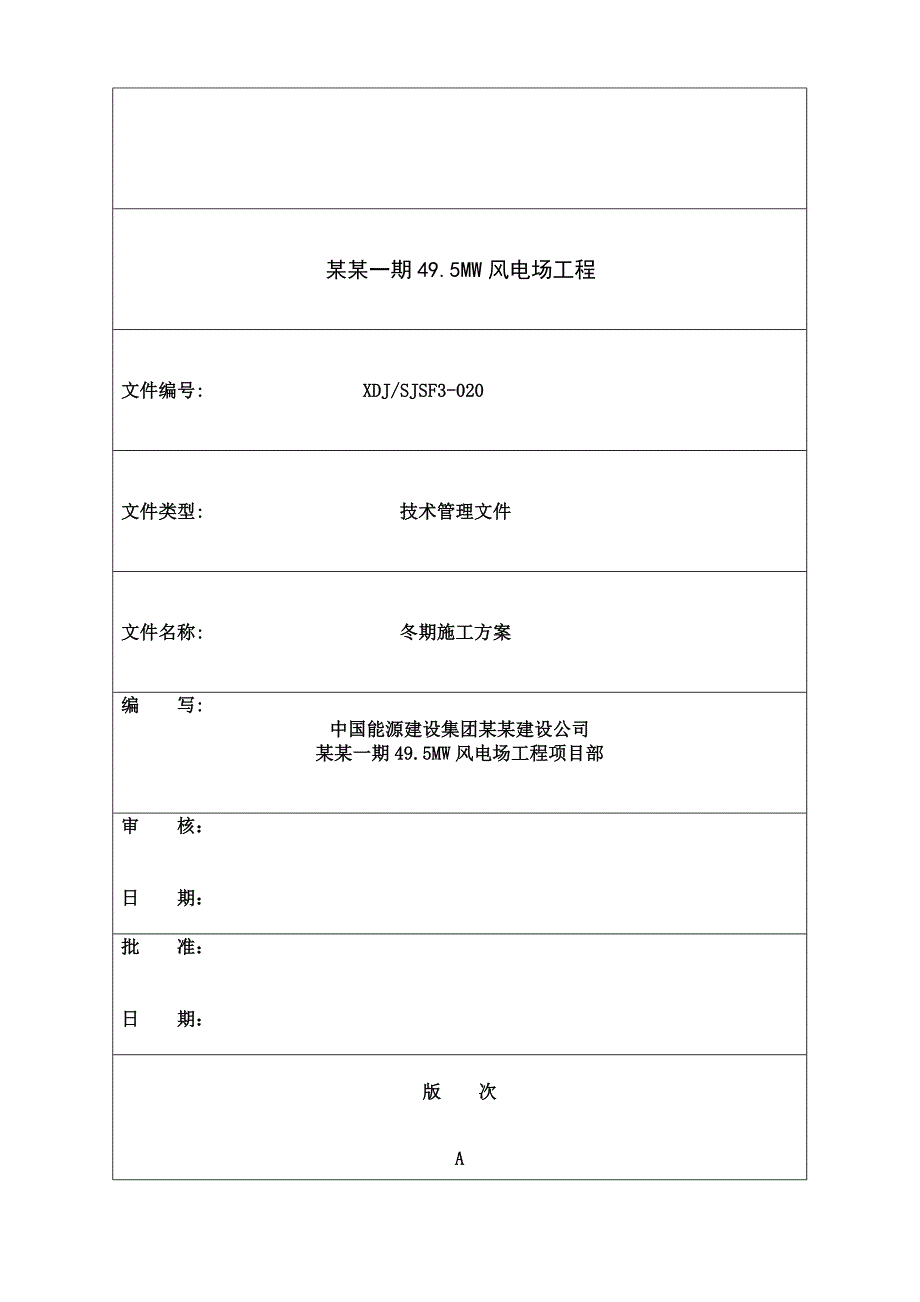

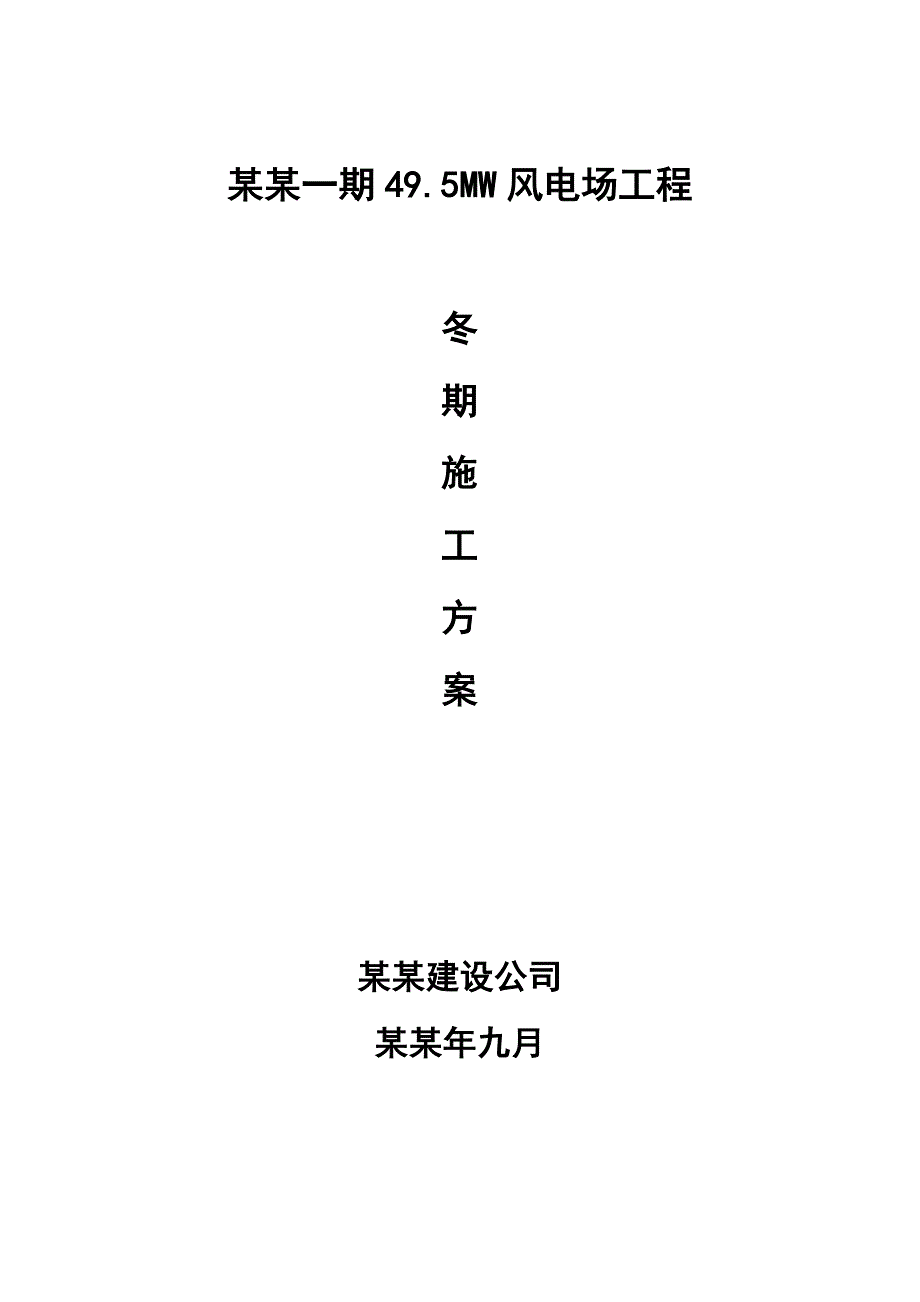

1、某某一期49.5MW风电场工程冬期施工方案某某建设公司某某年九月某某一期49.5MW风电场工程文件编号: XDJ/SJSF3-020文件类型: 技术管理文件文件名称: 冬期施工方案编 写:中国能源建设集团某某建设公司某某一期49.5MW风电场工程项目部审 核：日 期：批 准：日 期：版 次A目 录一、总则1二、编制依据1三、工程概况2四、冬期施工方案34、1升压站道路混凝土冬期施工34.1.4冬期施工技术措施54.1.4.1钢筋工程54.1.4.2模板工程54.1.4.3升压站道路砼工程54.1.4.4升压站道路砼温控计算74、2升压站电气设备安装冬期施工方案84.2.1变压器安装84.2.2
2、高压试验方案94、3集电线路工程冬期施工方案124.3.1杆塔作业124.3.2放紧线作业124、4风力发电机组冬期施工方案134.4.1风机吊装作业134.4.2风机电缆安装作业134.4.3冬期风机安装工程安全措施144.4.4风机安装工程专项冬季施工措施154.4.4.1塔筒吊装安全措施154.4.4.2机舱吊装安全措施154.4.4.3发电机吊装安全措施164.4.4.4叶片吊装安全措施164.4.4.5电气安装安全措施174.4.4.6冬季安全施工管理17五、冬期施工需增加的工器具、材料及设备的针对性用途185、1说明185、2劳保185、3需要增加工具185、4车辆冬季防冻措施18
3、5、5作业点临时取暖措施185、6电缆敷设所需设备185、7设备工具防雨雪及保温材料185、8生活区防寒措施19六、冬期施工总体要求19七、冬季施工应急预案21八、附件328、1吊装作业面冬季施工布置图32冬期施工方案一、总则1、室外日平均气温连续5天稳定低于5，或者最低气温降到0以下时，用一般方法施工难以达到预期质量目的，必须采取特殊的施工方法才能满足要求。2、 根据阿勒泰地区历年的气象资料，每年平均气温4.8，极端最高气温为39.4，极端最低气温为-41.2；约在10月20日左右为冬期施工阶段，次年4月初转入常温施工。二、编制依据1、施工图纸2、主要规范、规程1）混凝土结构工程质量验收规范
4、（GB50204-2011）2）建筑工程冬期施工规程（JGJ104-97）3）电气装置安装工程施工及验收规范（GB50168-2006）4）电气装置安装工程 35kV及以下架空电力线路施工及验收规范GB50173-925）风力发电场项目建设工程验收规程（DL/T 5191-2004）6）风力发电场安全规程（DL 7962001）7）电力工程建设现场施工技术管理安全工作规程与质量监督检查、验收及工程建设标准强制性条文8)风力发电工程施工组织设计规范 （DL/T-5384-2007）9）风力发电机组装配和安装规范（GB/T-19568-2004）10）风力发电机组验收规范（GB/T-20319-2
5、006）11）架空绝缘配电线路施工及验收规范（DL/T-602-1996）12)电气装置安装工程 高压电器施工及验收规范（GB-50147-2010）13）电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范（GB50148-2010）14）电气装置安装工程 母线装置施工及验收规范（GB-50149-2010）15）电气装置安装工程 电气设备交接试验标准（GB-50150-2006）16）电气装置安装工程 电缆线路施工及验收规范（GB-50168-2006）17）电气装置安装工程 接地装置施工及验收规范（GB-50169-2006）18）电气装置安装工程 旋转电机施工及验收规范（GB
6、-50170-2006）19）电气装置安装工程 盘、柜及二次回路接线施工及验收规范（GB-50171-2012）20)电气装置安装工程 蓄电池施工及验收规范（GB-50172-2012）21）35kV及以下架空电力线路施工及验收规范（GB-50173-1992）22）电气装置安装工程 低压电器施工及验收规范（GB-50254-1996）23）电气装置安装工程 电力变流设备施工及验收规范（GB-50255-1996）24）电气装置安装工程 起重机电气装置施工及验收规范（GB-50256-1996）25）电力建设工程施工技术管理导则（国电电网基建2010153号）26）变电站土建工程质量监督检查典
7、型大纲（电建质监（2005）57号）27）变电站工程投运前电气安装调试质量监督检查典型大纲（电建质监（2005）57号）28）送电线路工程质量监督检查典型大纲（电建质监（2005）57号）29）建筑工程施工质量验收统一标准（GB-50300-2001）30）建筑电气工程施工质量验收规范（GB-50303-2002）31）大体积混凝土施工规范（GB-50496-2009）32）钢筋焊接及验收规程（JGJ-18-2012）3、某某一期49.5MW风电场工程施工组织设计。4、中国能源建设集团某某建设公司文件1）某某建设公司质量、环境、职业健康安全管理体系程序2）某某建设公司质量、环境、职业健康安全管
8、理体系支持性文件3）某某建设公司质量管理手册4）某某建设公司环境管理手册5）某某建设公司职业健康管理手册6）某某建设公司安全管理制度7）某某建设公司起重运输公司冬季施工措施三、工程概况某某一期49.5MW风电场进站进场及场内道路；风机基础及吊装平台的施工；110KV升压站建筑、电气设备、通讯设备安装、调试；33台风力发电机及箱变基础施工及安装；33台风力发电机组安装；35kV集电线路、光纤通讯施工；升压站附属设施施工及调试工作；室内外消防管道。四、冬期施工方案根据现场施工进度安排，升压站道路（混凝土）工程、围墙基础（混凝土）、电气设备安装、调试工程，集电线路工程（杆塔组立、放紧线施工），风力发
9、电机组安装工程要进入冬期施工。为确保本工程冬期施工顺利进行,防止各类安全生产事故发生,根据工程进度和特点，特制定冬期施工方案：4、1升压站道路混凝土冬期施工4.1.1施工准备A.冬期施工时间：日平均气温连续5天低于5或10月20日，为冬施开始日期；日平均气温连续5天高于5或4月初，为冬施工结束日期。现场应于10月20日即开始对大气进行测温，上述两个条件有一个达到即确定为冬施的起、止日期。B.根据目前的施工情况，熟悉掌握各部位施工方法，合理安排施工进度，保证把各种费用降到最低点。C.通过计算并结合工程特点，根据各时期的气温，选用合理的添加剂和保温措施。4.1.2现场准备A.根据施工进度计划，材料
10、部门提前组织有关机具、外加剂和保温供暖设备、材料的进场。B.对各种加热的设备、保温材料仔细检查其安全可靠性。C.工地临时供水管道做好保温防冻工作。D.做好冬期施工砼、砂浆及外加剂的试验配验工作，检查施工配合比。E.砼施工外加剂采用防冻剂，具体掺加数量详见配合比。4.1.3组织实施A.组织有关人员学习各施工方案，并向具体操作人员交底。B.进入冬期施工对砼试验，保温人员专门组织技术培训，学习本工作范围的有关知识，明确职责，专人负责。C.安排专人进行气温观测，做好记录与气象部门保持联系，及时了解天气情况，防止寒流袭击，积极采取措施，现场设置测温百叶箱。D.冬期施工项目质量组织机构组 长：秦嘉兴副组长
11、：杨中秋成 员：何连凯、吴强、戚成、王如会、骆文成、周培成、李玉荣、付君、阳林、尚涛涛、赵凯明质量组织机构图：E.冬期施工项目安全组织机构组 长：秦嘉兴副组长：程平军成 员：杨中秋、何连凯、吴强、戚成、王如会、骆文成、周培成、李玉荣、付君、阳林、尚涛涛、赵凯明、吴享荣安全组织机构图：4.1.4冬期施工技术措施4.1.4.1钢筋工程A.钢筋加工要按规范操作，在运输、加工过程中要轻拿轻放，以避免造成刻痕，撞击凹陷。B.钢筋接头及浇筑砼前将钢筋上的冰雪冻块清理干净。C.对浇筑完砼面的预留钢筋上的砼及时清理干净。D.钢筋负温焊接，采用电弧焊焊接方法。当环境温度低于20时不得施焊。E.雪天或施工现场风速
12、超过5.4ms(3级风)焊接时，采用遮蔽措施。F.控制钢筋焊接工艺，环境温度达到-5时，即为钢筋“低温焊接”，严格执行钢筋低温焊接工艺，严禁焊接过程直接接触到冰雪。G.风雪天气时，焊接操作部位需采取封闭围挡保温措施，使焊接部位缓慢冷却，防止焊接完毕后接头温度下降过快，造成冷脆，影响焊接质量。 H.钢筋焊接前，必须根据当地的施工条件、气温状况进行试焊，经试验合格后，方可正式施焊。I.在使用焊条时，要按说明书的要求，对焊条进行烘焙，干燥后再使用。J.冬季在低温条件下钢筋低温电弧焊时，必须防止产生过热、烧伤、咬肉和裂纹等缺陷，在构造上应防止在接头处产生偏心受力状态。4.1.4.2模板工程模板保温措施
13、：路面和基础采用挂阻燃草纤被保温，路面和基础随砼浇筑随铺一层塑料薄膜，上加阻燃草纤被覆盖保温。砼达到设计强度30后方可拆除保温，砼内部温度与表面温度、表面温度与外部温度之差在15以内为安全；如温差超过15时，加强保温措施，即加强塑料薄膜和草纤的覆盖厚度，提高表面和外部的温度，直至砼在养护期内缓慢冷却，确保内外温差不会超过15时即可拆除保温。强度达设计强度时即可拆除，梁、板模板待砼强度边100方可拆除模板及支撑，模板拆除后砼表面加临时覆盖，以保证砼缓慢冷却。4.1.4.3升压站道路砼工程砼在冬施过程中采用综合蓄热法，为保证冬施工程质量，对砼加热、搅拌、运输、浇筑及养护作如下要求：A.冬施用于搅拌
14、砼的砂、石、水泥均应保持正温。采用42.5以上普通硅酸盐水泥，并不得直接接触80以上的热水。水泥不得直接加热。投料顺序为先投入加热的水和骨料，再投入水泥。B.拌制砼采用加热水的方法，水温不大于80，若达不到热工计算的要求，则采用骨料加热法，骨料的加热温度不得超过50，具体温度值由热工计算确定。C.骨料必须清洁，不得含有冰、雪等冻结物及易冻裂的矿物质，含泥量不得超过规定值，掺含钾、钠离子早强型防冻剂时砼中不得混有活性骨料。D.严格控制水灰比由骨料带人的水分及外加刑溶液中的水分均应从拌和水中扣除。E.外加剂采用无盐类防冻剂，混凝土加用引气剂或引气减水剂，配置防冻剂溶液要有专人负责，严格控制防冻剂等外加剂掺量。外加剂必须使用符合设计规范规定，并经公司中心试验室的同意，并符合混凝土外加刑应用技术规范(GB8075、GB8076)的规定，方准使用。F.砼拌制前，应用热水冲洗搅拌机，砼搅拌时间取常温搅拌时间的1.5倍，砼的运距要尽量缩短,同时要做好砼罐车及泵管的保温工作.G.要求砼出搅拌机的温度
