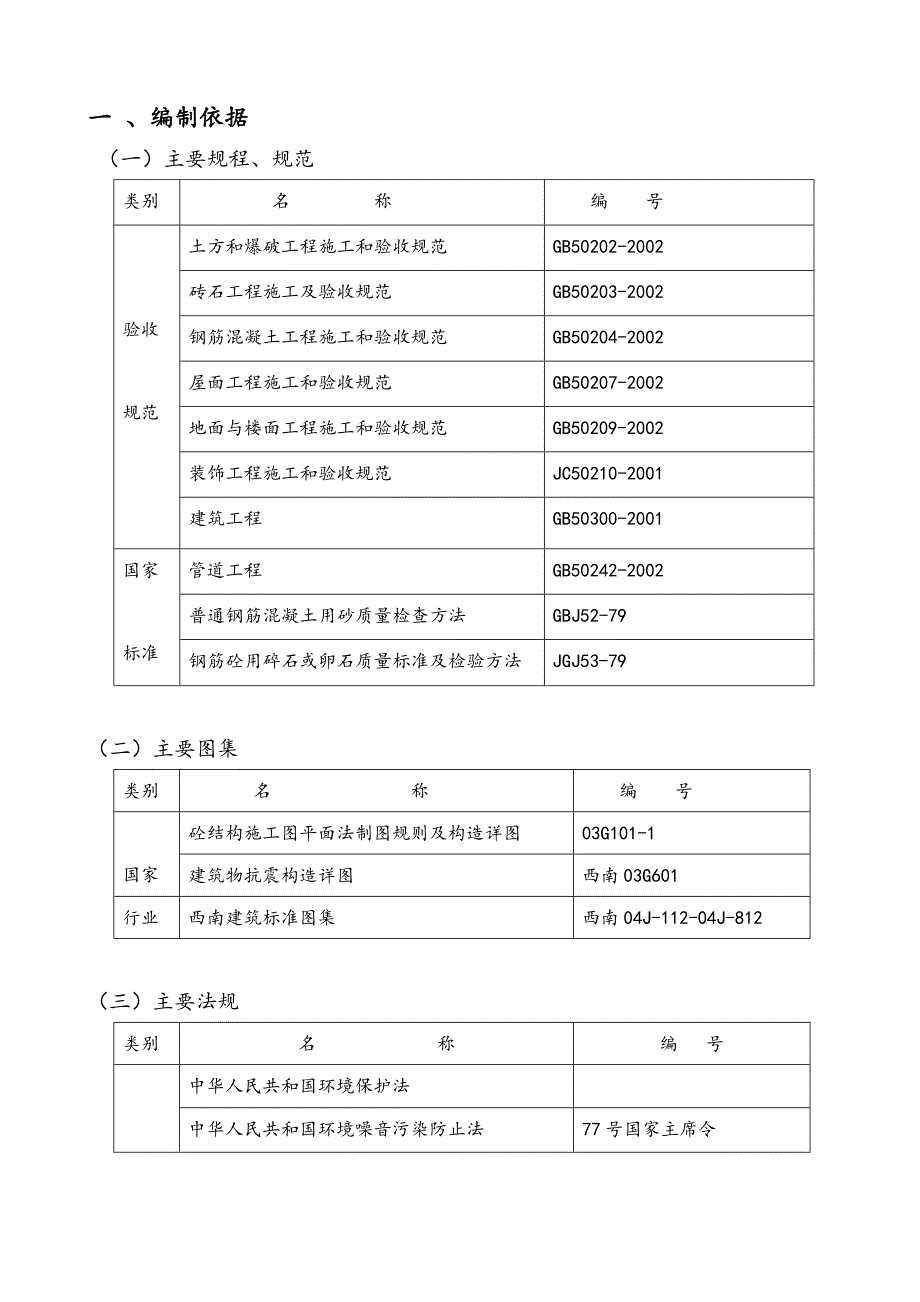

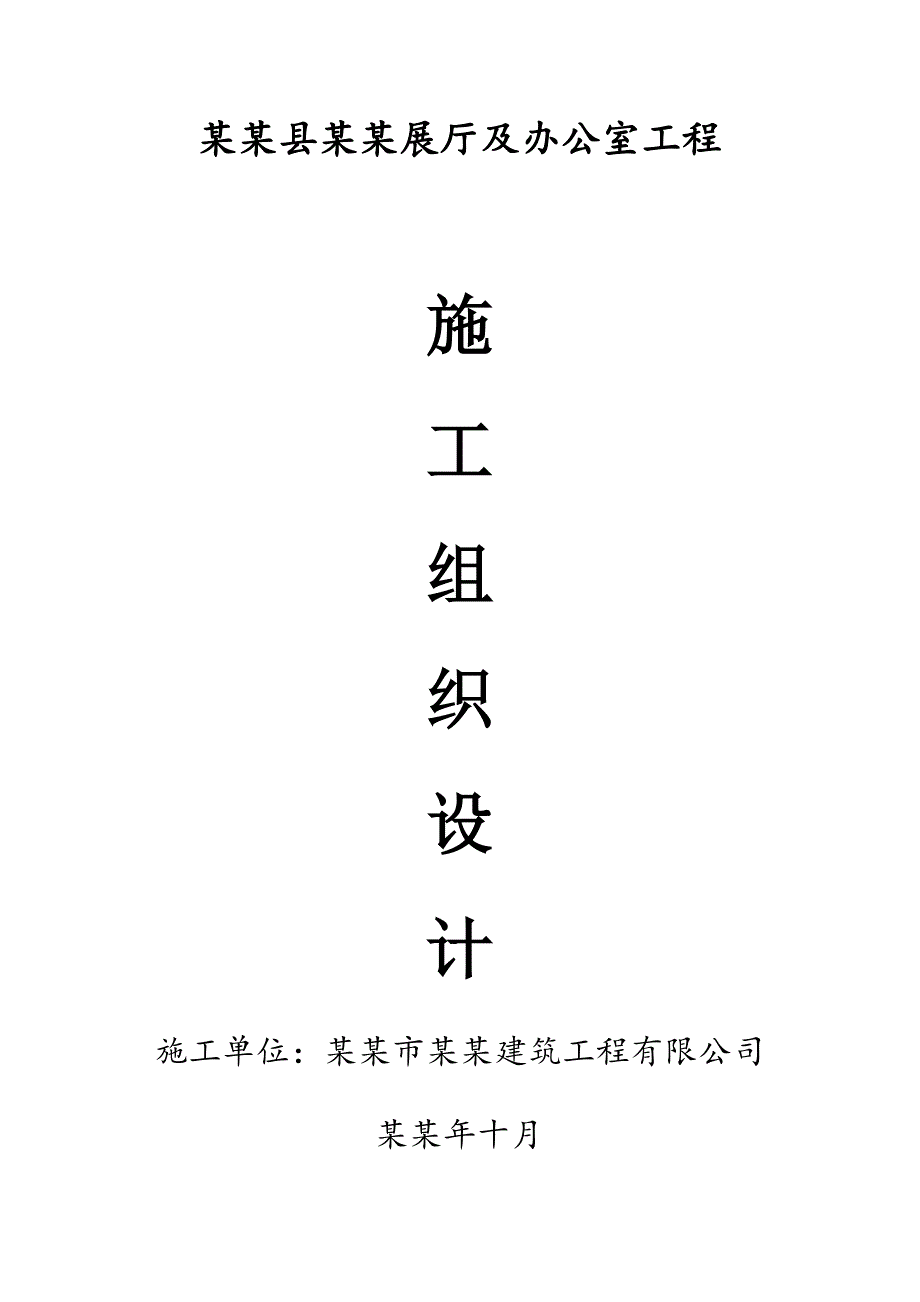

1、某某县某某展厅及办公室工程施 工 组 织设 计施工单位：某某市某某建筑工程有限公司某某年十月一 、编制依据 （一）主要规程、规范类别 名 称 编 号验收规范土方和爆破工程施工和验收规范GB50202-2002砖石工程施工及验收规范GB50203-2002钢筋混凝土工程施工和验收规范GB50204-2002屋面工程施工和验收规范GB50207-2002地面与楼面工程施工和验收规范GB50209-2002装饰工程施工和验收规范JC50210-2001建筑工程GB50300-2001国家标准管道工程 GB50242-2002 普通钢筋混凝土用砂质量检查方法GBJ52-79钢筋砼用碎石或卵石质量标准及

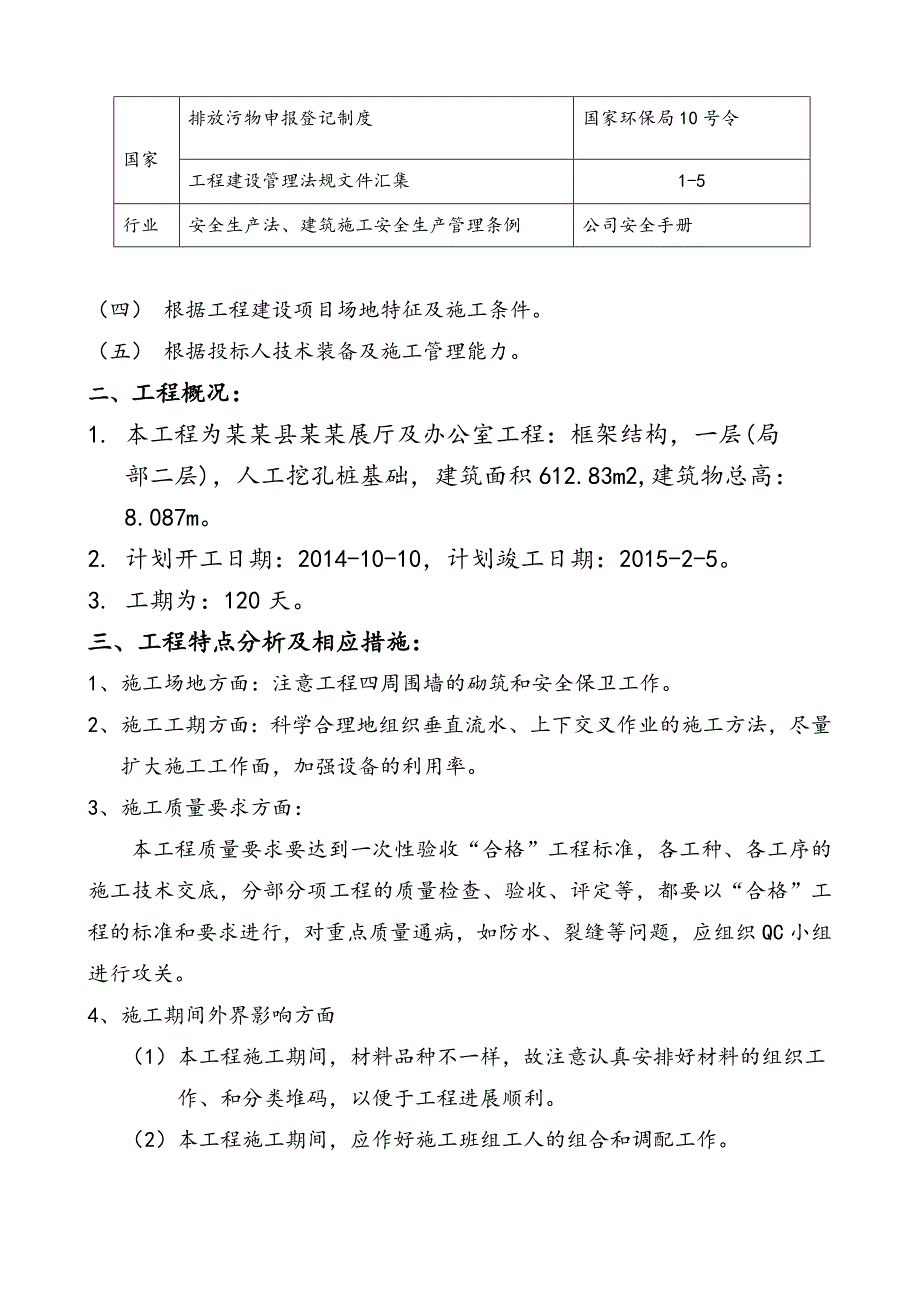

2、检验方法JGJ53-79（二）主要图集类别 名 称 编 号国家砼结构施工图平面法制图规则及构造详图03G101-1建筑物抗震构造详图西南03G601行业西南建筑标准图集西南04J-112-04J-812（三）主要法规类别名 称编 号国家中华人民共和国环境保护法中华人民共和国环境噪音污染防止法77号国家主席令排放污物申报登记制度国家环保局10号令工程建设管理法规文件汇集1-5行业安全生产法、建筑施工安全生产管理条例公司安全手册 （四） 根据工程建设项目场地特征及施工条件。（五） 根据投标人技术装备及施工管理能力。二、 工程概况：1. 本工程为某某县某某展厅及办公室工程：框架结构，一层(局 部二层
3、)，人工挖孔桩基础，建筑面积612.83m2,建筑物总高： 8.087m。2. 计划开工日期：2014-10-10，计划竣工日期：2015-2-5。3. 工期为：120天。三、工程特点分析及相应措施：1、施工场地方面：注意工程四周围墙的砌筑和安全保卫工作。2、施工工期方面：科学合理地组织垂直流水、上下交叉作业的施工方法，尽量 扩大施工工作面，加强设备的利用率。3、施工质量要求方面： 本工程质量要求要达到一次性验收“合格”工程标准，各工种、各工序的施工技术交底，分部分项工程的质量检查、验收、评定等，都要以“合格”工程的标准和要求进行，对重点质量通病，如防水、裂缝等问题，应组织QC小组进行攻关。4
4、、施工期间外界影响方面（1）本工程施工期间，材料品种不一样，故注意认真安排好材料的组织工 作、和分类堆码，以便于工程进展顺利。（2）本工程施工期间，应作好施工班组工人的组合和调配工作。 四、施工部署 根据以上分析，本工程施工必须有严密的组织计划，合理调度劳动力，各工种科学交叉施工，扩大施工工作面的循环性，加强质量、安全技术交底，以确保工程进度，保证工程质量和安全，做到文明施工，具体施工部署如下：1、项目管理目标 工期目标：根据工程特点、现场的实际情况，将先进、合理、科学的管理方法。充促的施工所需物资及劳动力，确保120天的施工工期目标。 质量目标：工程质量“合格”。 安全目标：确保无重大伤亡事
5、故，杜绝伤亡事故。 文明施工目标：达到县级标准的文明施工要求。2、施工程序 本工程按照先地下后地上，先主体后装饰的施工程序。具体按照如下程序： 基础工程主体工程屋面及外装修室外工程竣工 内装修 楼地面及门窗工程3、施工流水段的划分 具体见施工进度计划图。4、施工特点和流向 根据现场特点和施工机具及劳动力配备情况，为便于材料的管理和劳动力的配备，减少垂直操作现象发生。五、施工组织管理及组织结构（一） 组织管理：以120天为工期目标，以创合格工程为质量标准，以安全文明施工树企业良好形象为管理标准，真正为建设单位和用户服务。本工程公司不转包和分包（除建设单位在施工中要求者外），具体施工组织系统图如下
6、：。企业经理企业副经理技术负责人现场施工文明施工现场施工试验计量内业技术质量安全材料设备统计预算现场施工档案资料木工班机电班钢筋班普工班石工班砼工班泥工班架子工班六、 施工方法及特殊技术措施 （一）主要施工方法及技术措施 1、基础施工：（1）、 施工组织：根据设计的基础特点及施工规范要求，砼基础、地梁砼为一个专业的施工班组。 （2）、施工作业条件：a、图纸会审已完成；b、施工定位放线已完成并通过验收；c、0标高已确定；d、技术底交及工人入场教育已完成。 （3）、 施工顺序及工序搭接：测量定位放线及0.0标高测设验线交底挖桩 验桩 验桩地基持力层桩砼浇筑养护弹中墨基础地梁基槽土方开挖地梁垫层砼支
7、模、弹中墨 地梁砼支模地梁砼浇筑养护弹中墨预埋柱筋自检报监理修整申报设 计、质检站核查合格 （隐蔽）浇砼见证取样养护、脱模、分墨房心回填基础分部中间验收进入主体施工屋面。 （4）、施工方法： A、测量定位放线：根据建筑总平面图、基础平面图和甲方点交的坐标点，放出基础外框主轴线，形成平面轴线控制网，设置好轴线引桩，划出白灰线。经甲方和规划部门验线签字后，再放出各条轴线，设置好轴线控制桩点，并撒出所有轴线及基槽边白灰线。采用仪器：1台J-6经纬仪，1把50m钢尺及配套塔尺，线锤。测量精度：轴线的闭合误差1/3000，且10mm；轴线位移5mm；基槽中心与墙体中心重合，偏移10mm。B、0.000标
8、高测设：底层地面0.000标高，在四大角外侧的无干扰稳定区设置桩点标明，以利于在整个施工阶段复测检查。使用仪器：1台DS-3水准器及塔尺，钢尺等。测量误差5mm.C、基槽：采取逐一开挖，并先挖深槽，后挖浅槽，待砖基础结束后，才进入全部房心回填，土方来源在基础余土中；最后由石工班组进入开挖土方外弃。 a、 基础定位放线：按基础平面布置图及基础详图，对基础定位放线。为便于检查基础偏差，应用50100木枋钉好轴线桩，并钉铁钉作好轴线标记，待桩冒成型后，将桩轴线弹在砖护壁上。在墙体转角处，必须设置龙门桩，在龙门桩上用铁钉作好轴线0标高标记。b、 当达到持力层和嵌土深度后，及时请甲方代表、监理工程师和地
9、质工程师、设计人员验槽，合格后再进行清、捡底，最后槽底留100mm不挖，待最后验底后，再除挖此层，并清除浮泥、水，立即浇筑基础底垫层砼封底，浇筑砼带形基础。c、 砼使用人工运至槽边，砼浇筑，捣固使用H16X-50型插入式振动棒，先捣四周，再捣中心。每根槽基砼连续浇筑。d、 地圈梁采用定型组合模板拼装侧模。采用木支架支撑。钢筋下部接头设置在支座内，上部筋接头设置在梁跨中1/3内，采用搭接焊接，并错开设置。预先制作与砼同配比的去石砂浆垫块（35厚），放置在模内，侧面垫块要用铅丝与钢筋扎牢，认真控制好保护层厚度。地圈梁砼分段连续浇筑，从一端向另一端平行推进，一般不设施工缝，确实不行时设置在地圈梁跨中
10、L/3范围内，并留成垂直缝。（5） 、房心回填土：选择原地挖土，进行分层回填夯实。填土必须是符合设计和规范要求的好土，淤泥和杂物等必须外弃不得用于回填，并严格控制好填土粒径和最佳含水率。用蛙式打夯机分层（厚度300），按：“三打三”原则压实。在基础两侧要同时对称进行，以防侧向土体挤压不均挤裂基础砌体等。 （6）、基础施工中若遇到特殊地质情况：应会同甲方、监理、设计共同研究制定切实可行的施工方法，禁止盲目施工。 2、 主体结构施工： （1）、施工组织：组织流水施工，做到连续均衡而快节奏地推进。基础结束，再主体施工，在立面上，由下至上完成进行。在主体断水后，进行一次主体分部工程的中间验收。 （）、
11、施工作业条件：a、基础结构已验收；b、基础安全评价已合格c、主体各种材料已检验合格；d、技术交底已完成；e、开工报告已报监理并审批。 （3）、轴线、标高及垂直度控制： A、在基础工程施工完成后，将各条轴线引测到基础顶面上，并在四周基础侧墙面上用红漆标明，作为主体各层轴线测设的基准，通过吊垂线的方法来实现。各层轴线位移5mm 。 B、在基础墙上弹出水平控制线，并标明标高数字，作为各层向上传递层高的基线，用吊垂线拉钢尺的方法来实现传递。各层的水平标高用水准仪来抄平，并在各层500mm高的砖墙上弹出水平控制线，作为墙顶标高的控制基线，也作为楼地面找平的标高控制线。各层标高的误差均5mm。 C、在各砖
12、墙砌筑时，一定要找准墙体中线、门窗口位置并根据轴线位置弹出墙体中线和边线，经复核检查正确后，才能排砖组砌。砌筑时，要坚持立好皮数杆，并三线一吊，五线一靠，确保墙面的垂直度和平整度。分层垂直度偏差5mm，全高垂直度偏差20mm。（4）、砖砌体工程a、 砌砖按一顺一丁砌法施工：为防止外墙渗漏，在砌砖时，采用外墙原浆勾缝。b、 构造柱处予留马牙槎，竖向退300mm为进退间距。拉结筋用26.5600mm，伸入构造柱内不小于22.5d，伸入砖墙内外端不小于100cm（不足100cm伸至离端头处2.5cm为宜）。c、 砌砖采用钢里脚手架，脚手架上打码砖不超过三码。d、 砌砖用挤浆法施工，灰浆饱满度大于80
13、%。e、 砌砖前将砖湿润到10%-15%左右，方准使用，严禁干砖上墙。（6）、现浇钢筋砼工程A、模板工程：主楼圈梁、梁、构造柱模板采用4.5cm木模，支称采用小头100以上的木杆，间距80cm；现浇板底采用18mm厚木工板，下设45*120木枋，圆木脚手架支撑。构造柱在砌筑砖墙时，沿墙高按900设置支撑架脚手眼，有圈梁的砖墙在砌体至圈梁底下一线砖按900留设横杠脚手眼，穿105cm 木枋，供立圈梁侧模使用，圈梁侧模的外侧加设短105cm 木枋斜撑，撑于圈梁下穿孔木枋上，上口用55cm短木模拉紧，间距均为900，确保不胀模；柱、构造柱关模前须将柱底散落砂浆、扎物等清除干净，并用压力水冲洗湿润，现
14、浇板底架设满堂脚手架支撑，梁底支撑采用马槽脚手架900，梁侧模木枋支撑夹紧，外架采用双排支架，拉2000目安全网进行竖向和水平防护。 B、钢筋工程：钢筋按配料单在现场制作成型。钢筋配料接长在现场用电弧对焊，安装接长则用电弧搭接焊或绑扎连接，接头位置、搭接和锚固长度、数量等符合设计和规范要求。板支座负筋要用与砼同配合比的砂浆垫块支设，或用“铁马”支撑。浇筑砼时放置钢板凳，铺木板，供作业人员行走，防踩压钢筋。C、 砼工程：工艺流程：水 泥 计 量砂 子 计 量石 子 计 量混合料计量附加剂计量水 计 量粉 状搅拌筒搅拌液 体上 料 斗出 料质量检查运 输拌和物和易性检查员坍落度检查随机抽样，制作试块 作业条件：模板、钢筋必须检查无误，并通过有关人员验收后，方能浇筑砼。砼拌料：现浇梁、柱、板使用现场拌制砼，砼在现场安装1台JQ350砼搅拌机集中拌料。砼使用质量合格并稳定可靠的32.5R 普通水泥、元石和机抽砂，由试
