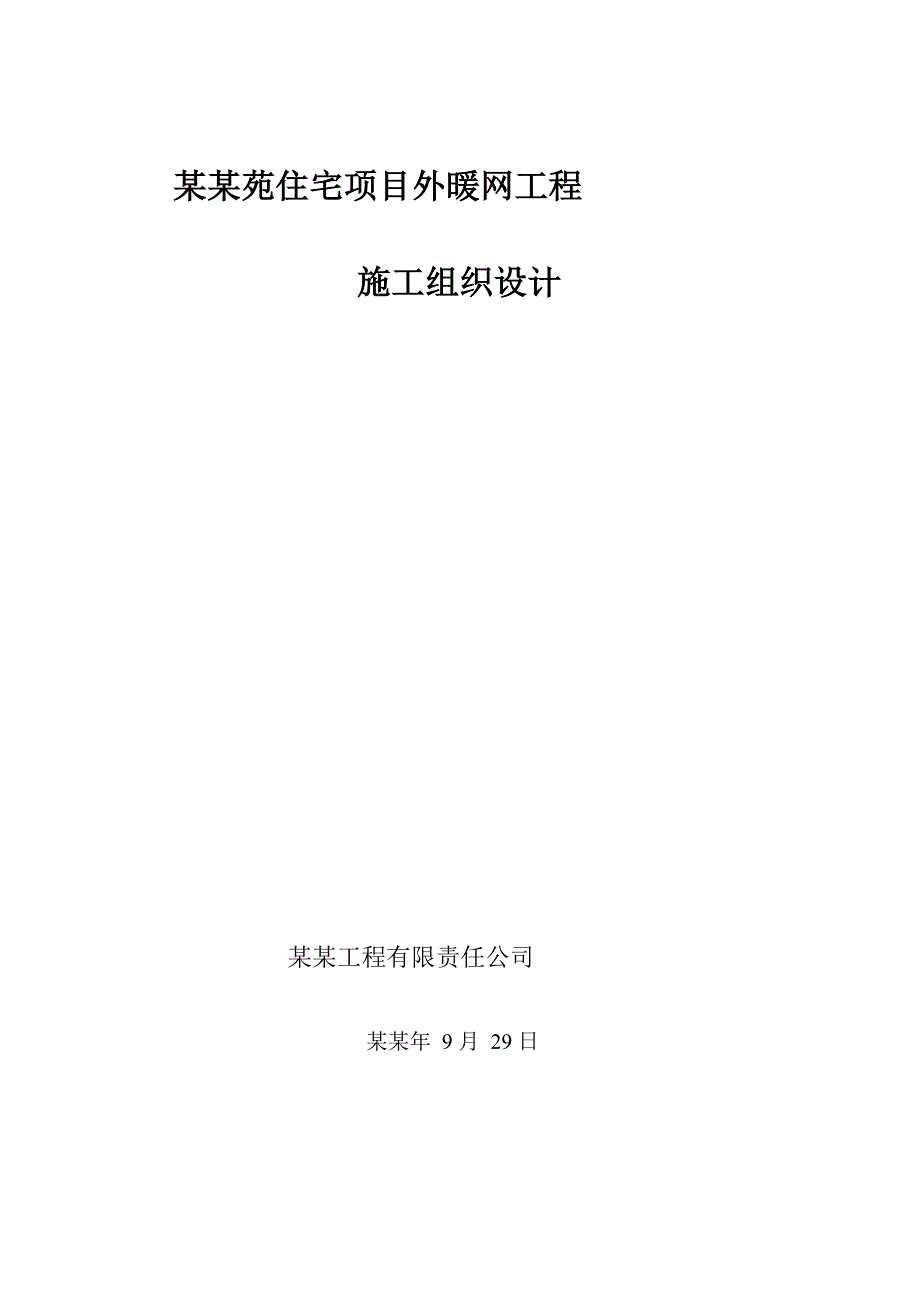

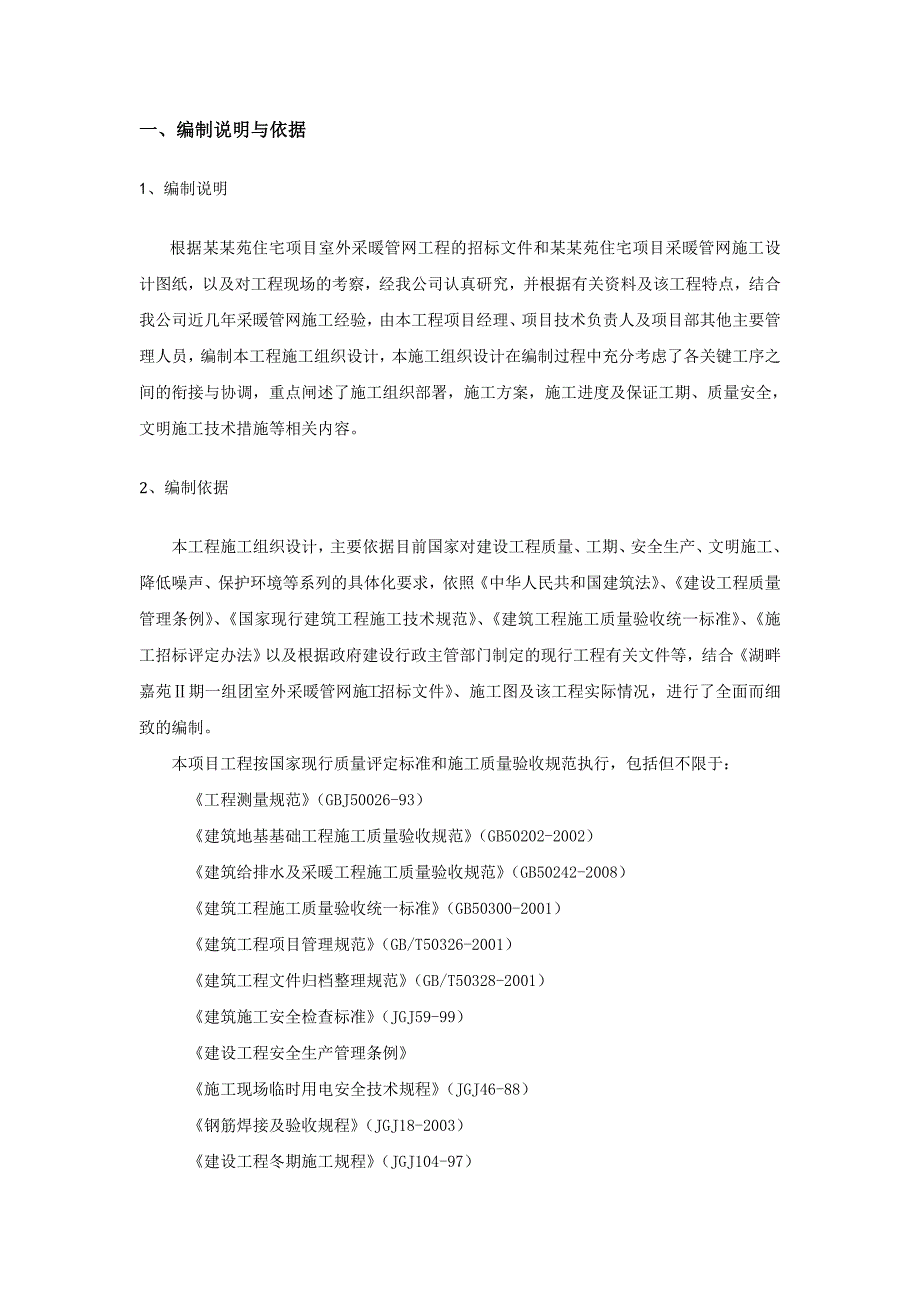

1、某某苑住宅项目外暖网工程施工组织设计某某工程有限责任公司某某年 9月 29日一、编制说明与依据1、编制说明根据某某苑住宅项目室外采暖管网工程的招标文件和某某苑住宅项目采暖管网施工设计图纸，以及对工程现场的考察，经我公司认真研究，并根据有关资料及该工程特点，结合我公司近几年采暖管网施工经验，由本工程项目经理、项目技术负责人及项目部其他主要管理人员，编制本工程施工组织设计，本施工组织设计在编制过程中充分考虑了各关键工序之间的衔接与协调，重点闸述了施工组织部署，施工方案，施工进度及保证工期、质量安全，文明施工技术措施等相关内容。2、编制依据本工程施工组织设计，主要依据目前国家对建设工程质量、工期、安
2、全生产、文明施工、降低噪声、保护环境等系列的具体化要求，依照中华人民共和国建筑法、建设工程质量管理条例、国家现行建筑工程施工技术规范、建筑工程施工质量验收统一标准、施工招标评定办法以及根据政府建设行政主管部门制定的现行工程有关文件等，结合湖畔嘉苑期一组团室外采暖管网施工招标文件、施工图及该工程实际情况，进行了全面而细致的编制。本项目工程按国家现行质量评定标准和施工质量验收规范执行，包括但不限于：工程测量规范（GBJ50026-93）建筑地基基础工程施工质量验收规范（GB50202-2002）建筑给排水及采暖工程施工质量验收规范（GB50242-2008）建筑工程施工质量验收统一标准（GB503

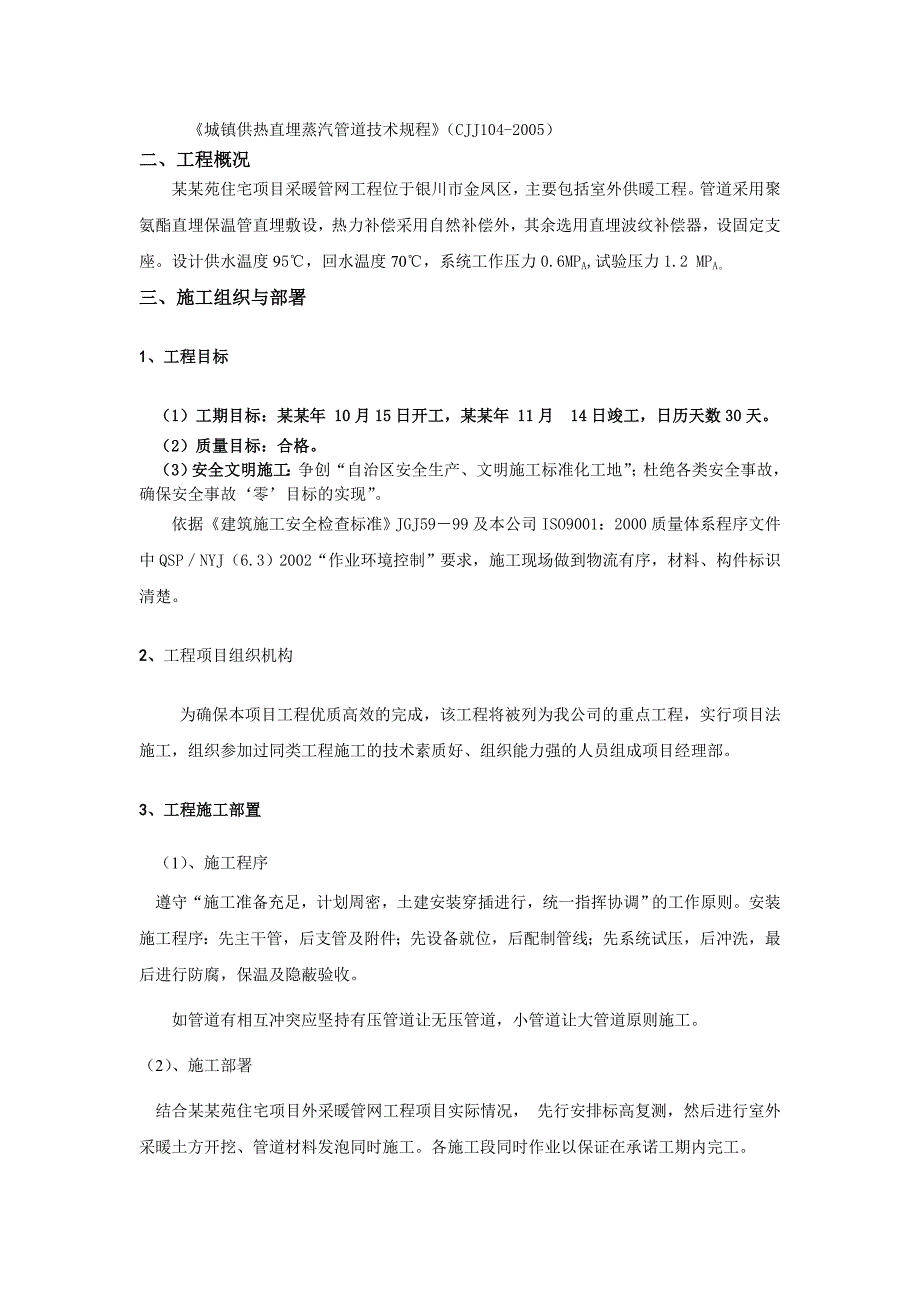

3、00-2001）建筑工程项目管理规范（GB/T50326-2001）建筑工程文件归档整理规范（GB/T50328-2001）建筑施工安全检查标准（JGJ59-99）建设工程安全生产管理条例施工现场临时用电安全技术规程（JGJ46-88）钢筋焊接及验收规程（JGJ18-2003）建设工程冬期施工规程（JGJ104-97）城镇供热直埋蒸汽管道技术规程（CJJ104-2005）二、工程概况某某苑住宅项目采暖管网工程位于银川市金凤区，主要包括室外供暖工程。管道采用聚氨酯直埋保温管直埋敷设，热力补偿采用自然补偿外，其余选用直埋波纹补偿器，设固定支座。设计供水温度95，回水温度70，系统工作压力0.6MP
4、A,试验压力1.2 MPA。三、施工组织与部署1、工程目标（1）工期目标：某某年 10月15日开工，某某年 11月 14日竣工，日历天数30天。（2）质量目标：合格。（3）安全文明施工：争创“自治区安全生产、文明施工标准化工地”；杜绝各类安全事故，确保安全事故零目标的实现”。依据建筑施工安全检查标准JGJ5999及本公司ISO9001：2000质量体系程序文件中QSPNYJ（6.3）2002“作业环境控制”要求，施工现场做到物流有序，材料、构件标识清楚。2、工程项目组织机构为确保本项目工程优质高效的完成，该工程将被列为我公司的重点工程，实行项目法施工，组织参加过同类工程施工的技术素质好、组织能
5、力强的人员组成项目经理部。3、工程施工部置（1）、施工程序遵守“施工准备充足，计划周密，土建安装穿插进行，统一指挥协调”的工作原则。安装施工程序：先主干管，后支管及附件；先设备就位，后配制管线；先系统试压，后冲洗，最后进行防腐，保温及隐蔽验收。如管道有相互冲突应坚持有压管道让无压管道，小管道让大管道原则施工。（2）、施工部署结合某某苑住宅项目外采暖管网工程项目实际情况， 先行安排标高复测，然后进行室外采暖土方开挖、管道材料发泡同时施工。各施工段同时作业以保证在承诺工期内完工。（3）、施工现场总平面布置经过我公司对某某苑住宅项目室外采暖管网工程施工现场的实地勘察，结合工程特点，依据建筑施工安全检
6、查标准（JGJ59-99）中“文明施工检查评分”标准，保证现场整洁文明。 (4)、施工准备（人员、技术、主要机具、劳动力）A人员组织项目经理部主要组成人员和关键岗位操作工人具有相应专业资质，持证上岗，项目部主要人员组织构成见“3.2工程项目组织机构”。B技术设备依据某某工程有限责任公司要求，组织公司有关技术人员对各项施工文件和有关资料进行认真研究，对施工现场进行认真考虑，对业主提供的水准点和坐标点进行核对和保护，并在指定地点设半永久性引桩，根据现场调配和施工图纸，编制详细的施工组织设计，针对每个具体的分部工程制定详细的施工方案，并编制好技术交底，进行图纸自审、会审，编制施工预算，合理安排场地和
7、现场道路，填写开工申请报告，申请开工。施工设备及检测设备具体见附表一、二C劳动力准备劳动力组织采用混合队组作业，统一指挥调度，依据某某工程有限责任公司ISO9001：2000质量体系程序文件中QSPNYJ（6.2）2002“人力资源控制程序”4. 1.4要求，特殊工种必须持证上岗，劳动力进场前必须进行入场教育，根据工程进展情况，分阶段投入劳动力，详见附表劳动力计划表。D施工用电现场施工用电采用三相五线制，TN-S系统，电源由建设单位给出具体接引位置引至总配电箱，采用埋地电缆送电，从总配电箱引出两路供电，引至各分配电箱，供电焊机使用即可。(5)、施工进度计划及工期保证措施A施工进度计划为了确保工
8、期目标的实现，我公司在保证工程质量、工程安全的前提下，根据我们目前所了解的工程特点，现场情况，社会环境等，把本工程的施工总工期分解为以下控制点，以控制点目标的实现来保证总工期目标的完成。工程进度计划详见施工进度计划图。施工总进度计划编制周进度计划周计划审核提出意见及存在问题计算工程量套用定额算出工日数劳动力总数确定周进度计划编制周进度计划 实 施周计划审核安排周计划确定周进度计划解决工长提出问题编制专业工种日计划项目经理、项目总工、计划员进行计划监督追查原因发现问题调查处理解决在主管生产的项目经理领导下，周计划落实到每天，由工长安排完成。周计划完成周计划未完成 施工进度计划管理流程图（3）进度
9、计划保证措施推行“项目法管理”，配备足够的管理人员，投入足够的曾参加过同类规模优良工程建设任务的精干施工队伍，从组织上保证工程进度的如期实现，采取有力措施，加强宣传教育，开展劳动竞赛，充分调动职工的积极性，提高劳动效率。大量投入使用科技含量高、现代化装备程序高的施工机械，砼施工采用砼泵车浇筑混凝土，垂直运输采用提升架完成。项目部要根据工期紧、任务重的特点，要准确及时作好施工准备，并做到施工与材料、施工与加工构件，土建施工与安装施工相互协调、保质、按时完成各项施工工作。认真组织落实材料，机具和劳动力计划，准备好备用机具如发电机，可人工上料的搅拌机，满足工程需要，确保连续生产和总进度计划的实现。加
10、强预制力度，提前进行并及时提出加工件的预制计划，零部件的加工也可提前进行。制定切实可行的冬、雨季施工措施，通过合理的工序安排和保证措施，解决好冬雨季对砼结构施工和装修的影响。与设计单位配合，如遇图纸供应不及时，提前了解设计意图做好施工准备，发现图纸问题，提前与设计单位联系，把问题解决在施工前。与建设、监理单位搞好配合，为他们的工作提供方便条件，尊重建设监理单位的意见，遇到工作难题本着留困难，让方便的精神主动处理，不扯皮，一切以工程建设为中心开展工作。四、施工技术方案1、工程施工测量某某苑住宅项目室外采暖管网工程的施工测量工作包括标高控制、走向控制等内容。（1）标高控制1）根据甲方提供的基准点，
11、采用三等水准测量，精确引测到施工现场，布设三个施工用水准仪点，作为高程测设依据，指导工程施工。2）施工中使用的所有测量工具、仪器均应经有关法定部门检测合格后，方可编号使用，并对其精度有正确说明，即按本公司ISO-9001：2000质量体系认证要求来作好此项工作。（2）对工程坐标、水准控制基点的复合 工程开工前对交接的桩号进行复核，在开始测量前1-2天通知监理工程师，如监理工程师要进行测量，施工方应积极配合并一起纳入测量工作计划内，在复核中发现所交的桩实测成果与提交的数据对比有关异并超过规范闭合值时，要及时将测量成果通知监理工程师，并加以确认和处理。（3）平面放样由于施工测量是一项不允许发生错误
12、的工作，除了测量员要具有高度的责任心外，更重要的是建立可靠的校核工作。所有的中线放好样后，要对放样的标记（如钢钉、木桩等）加以保护，并做好定位放样记录，经复核无误后在报送监理单位复核，复核正确后才可开工。2、供暖管道施工技术交底（1）供暖施工工艺如下:施工准备、测量放样沟槽开挖管道铺设支墩井室砌筑水压实验覆土回填（2）施工准备，测图放样施工前，做了各班组的技术交底工作，执行公司质量管理制度中的“技术交底制度”，进行技术交底，组织好各工种负责人熟悉施工图纸，了解施工现场的实际情况，做好职工的安全、质量意识教育。组织机具设备进场，并进行检修和试用，确保无故障后，方可投入施工中。组织管材、钢筋、砂石
13、等材料的进场工作，并做好原材料抽检试验工作，执行质量管理制度中的“见证取样制度”。根据设计图纸及建设单位提供的坐标与控制点，正确进行管道的测量放样工作，沿线设置临时水准点。施工前，先用人工探清地下管道的位置、走向，并做好标记。（3）沟槽开挖：沟槽开挖前，先行探明地下水位，如有必要应采取降水措施，具体措施待以后补充。沟槽采用人工开挖。沟槽底部宽度，按下式计算：B=D+2（B1+ B2+ B3）B-管道沟槽底部开挖宽度（）D管道结构的外缘宽度（）B1管道一侧的工作面宽度（）B1管道一侧的工作面宽度（）B1现志浇注砼一侧模板的厚度（）工作面见市政给排水工程施工及验收规范中表3.2.1的规定。沟槽开挖
14、以人工开挖为主的施工方法，人工挖土至离槽底0.3m时清理好槽底。基槽开挖好后，应及时组织验收，验收合格后及时进行下一道工序施工，尽可能减少晾槽时间，施工时掌握天气变化，基槽严禁泡水。沟槽开挖后，其底部有淤泥层或软地基时，要全部清除后换填天然砂砾。管道管底为填方的地段，用砂砾加填至管底标高处，并且用细砂找平。沟槽开挖时若遇至平行及槽穿地下管线时，应对管线采取吊、撑、托、包等保护措施，防止管线沉陷、断裂。沟槽的验收执行市政给排水管道施工及验收规范。3、供热管网施工具体方案（1）方案概述供热管网采用直埋管敷设，管径从DN20050不等。采暖外网采用直埋方式，管道采用泡沫夹克直埋保温管，热力补偿除采用
15、自然补偿外，其余选用直埋波纹补偿器，设固定支墩，直埋波纹补偿器采用法兰连接，设检查井便于维修更换。主干管埋深1.2M，分支干管埋深度为1.0m,与主干管道连接处均设调节阀门,并设阀门井。管道开挖后，管道下素土夯实一步（约300厚）垫以150厚细沙，供回水干管敷设间距根据固定支座的尺寸来定，管道外壳与沟壁间距大于200，管道试压后，应将管道焊口的保温补做，再用细沙回填至保温层上表面约100厚，夯实后用原土回填，分层夯实。便于检修，可在距地面300深左右沿两管中线埋设标志砖，间距2-3m。管沟开挖，夯实、埋沙后，应用水准仪（或拉线和尺量）检查管道水平敷设坡度是否符合要求。除污器安装位置和方向应正确，管网冲洗后应清除内部污物。所有直埋管焊口，应开坡口，管道及管道件焊接的焊缝外形尺寸应符合工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。焊缝及热影响区表面无裂纹，未熔合，未焊透，夹渣，弧坑和气孔等腰
