1、高低压配电设备运行维护手册一、编制说明将神木市恒东煤化工60万吨兰炭装置升级改造工程中高低压配电系统进行介绍，结合设备厂家提供的设备使用说明书、操作手册等资料进行编制，达到规范使用、安全使用的目的。二、编制依据2.1民用建筑电气设计规范JGJ16-20082.2低压配电设计规范GB50054-952.3供配电系统设计规范GB50052-20092.4建筑电气工程施工质量验收规范GB50303-20022.5宁波市建筑设计研究院设计文件2.6设备厂家提供的设备使用说明书三、主要设备介绍本工程焦化炉、焦厂、办公区域用电专用变配电室均设在高低压配电室，内设高压配电柜、直流控制屏、变压器及低压配电柜。

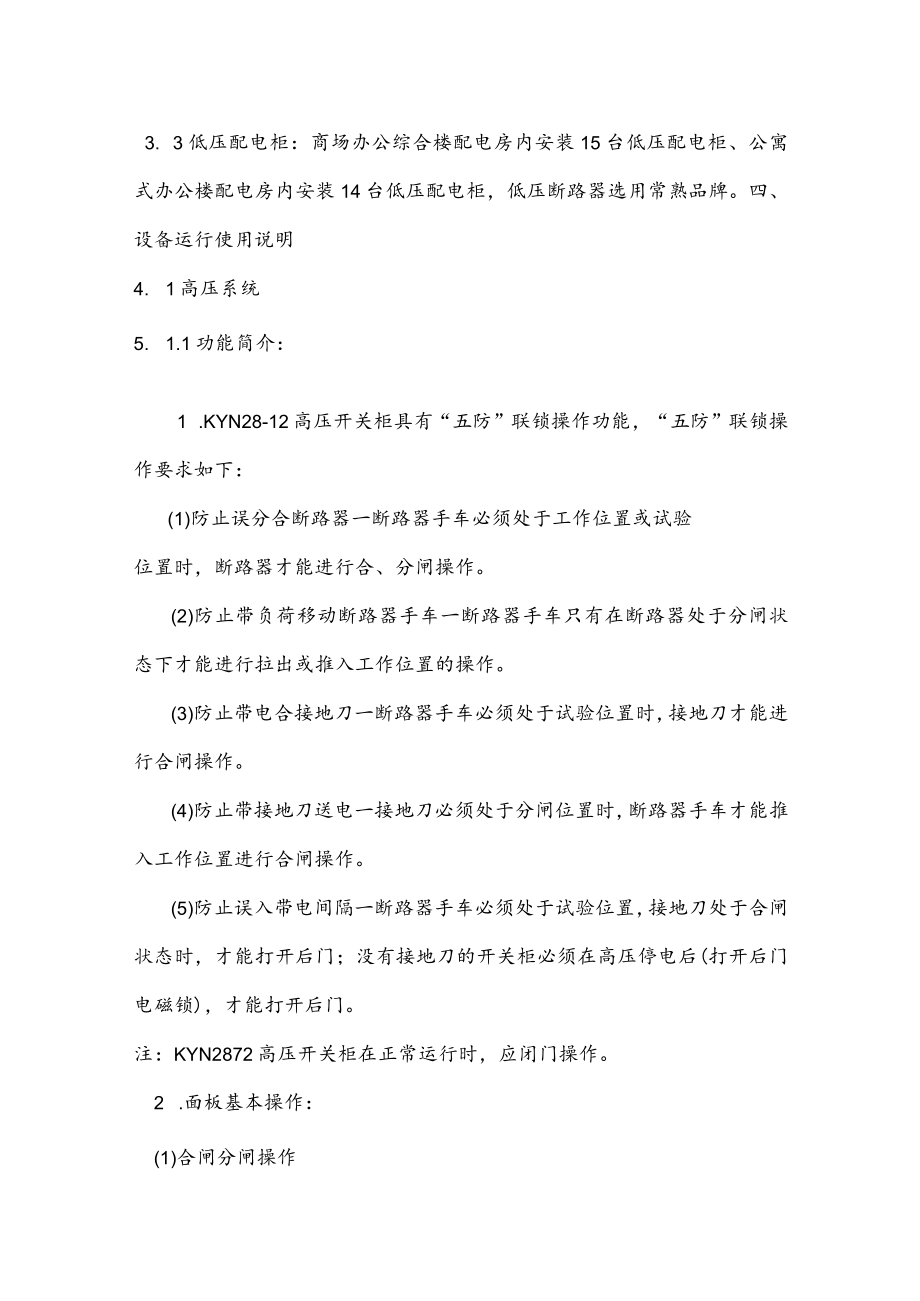

2、3.1变压器：根据负荷计算，专用变配电室选用1台2500KVA电力变压器，接线为D,Yn11,Uk=6%,变压器负荷率约为76%03.2高压配电柜：高低压配电室安装15台高压开关柜，均采KYN28-12KV系列金属铠装移开式开关柜，在IOKV出线开关柜内装设真空断路器操作过电压保护器。真空断路器选用弹簧储能操作机构，操作电源采用220V免维护铅酸电池柜作为直流操作，继电保护及信号电源。3. 3低压配电柜：商场办公综合楼配电房内安装15台低压配电柜、公寓式办公楼配电房内安装14台低压配电柜，低压断路器选用常熟品牌。四、设备运行使用说明4. 1高压系统5. 1.1功能简介：1 .KYN28-12高
3、压开关柜具有“五防”联锁操作功能，“五防”联锁操作要求如下：(1)防止误分合断路器一断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。(2)防止带负荷移动断路器手车一断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。(3)防止带电合接地刀一断路器手车必须处于试验位置时，接地刀才能进行合闸操作。(4)防止带接地刀送电一接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。(5)防止误入带电间隔一断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后(打开后门电磁锁)，才能打开后门。注：KYN2872高压

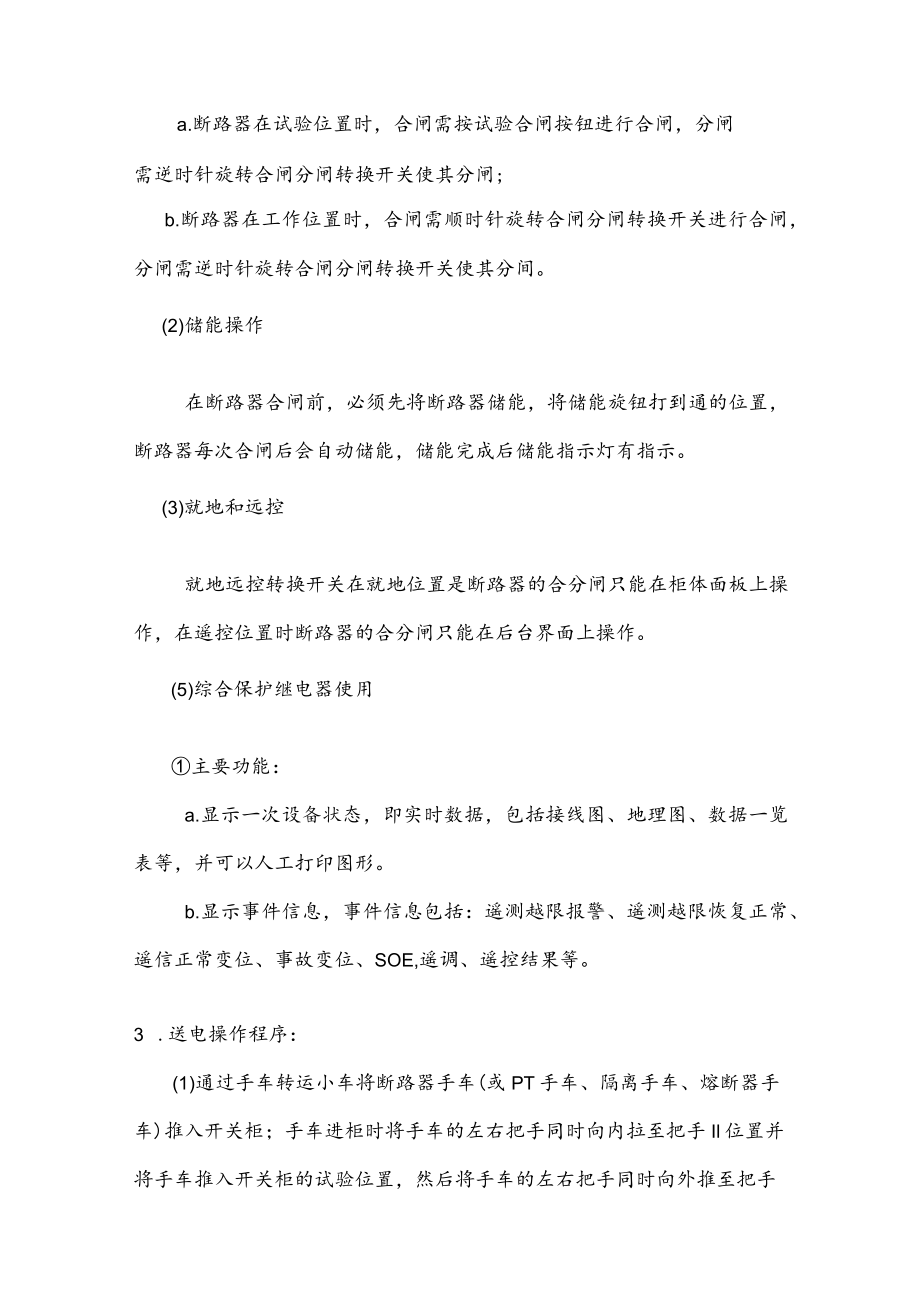

4、开关柜在正常运行时，应闭门操作。2 .面板基本操作：(1)合闸分闸操作a.断路器在试验位置时，合闸需按试验合闸按钮进行合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸;b.断路器在工作位置时，合闸需顺时针旋转合闸分闸转换开关进行合闸，分闸需逆时针旋转合闸分闸转换开关使其分间。(2)储能操作在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。(3)就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在遥控位置时断路器的合分闸只能在后台界面上操作。(5)综合保护继电器使用主要功能：a.显示一次设备状态，即实时数据，
5、包括接线图、地理图、数据一览表等，并可以人工打印图形。b.显示事件信息，事件信息包括：遥测越限报警、遥测越限恢复正常、遥信正常变位、事故变位、SOE,遥调、遥控结果等。3 .送电操作程序：(1)通过手车转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手Il位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手I位置，使手车推进机构与开关柜可靠锁定。(2)将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；(3)关闭开关柜后门(电缆室门)和前门(断路器室门)；打开接地刀操作活门，用接地刀操作手柄（逆时针方向）打开接地刀
6、，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分间状态。（4）检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。（5）用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确。（6）打开手车机构操作活门，用手车推进摇把（顺时针方向）将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把并关闭手车机构操作活门。（7）用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸。（8）检查开关柜的带电显示器A/B/C三
7、相指示灯亮，此时开关柜已处于高压带电状态，测量或观察微机保护装置显示的母线电压及出线电流是否处于正常范围。4 .停电操作程序：（1）用就地或远程操作方式控制操作（处在开关柜工作位置的）断路器分闸。（2）检查开关柜的带电显示器A/B/C三相指示灯熄灭。此时开关柜已处于高压出线侧断电，但高压母线侧仍然处于带电状态（热备用状态）。（3）打开手车机构操作活门，用手车推进摇把（逆时针方向）将手车退出到开关柜试验位置(手车到达试验位置时会发出“卡嗒”的扣锁响声)，取出手车推进摇把并关闭手车机构操作活门。(4)此时断路器处于开关柜试验位置，属于停电待用状态(冷备用状态)。再次送电时可省略送电操作程序的第1、
8、2、3项操作步骤。5 .手车拉出柜外的操作程序：(1)断路器手车(或PT手车、隔离手车、熔断器手车)需要拉出柜外时，应首先完成停电操作程序的所有步骤。(2)需要进行接地刀合闸操作时，应先打开接地刀操作活门，用接地刀操作手柄(顺时针方向)使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。(如不需要接地刀合闸操作，可不进行此项操作)(3)打开开关柜前门(断路器室门)，拔掉手车的二次插头。(4)将手车转运小车放置并锁定在开关柜前指定位置；将手车的左右把手同时向内拉至把手Il位置，并将手车拉出至转运小车上，将手车的左右把手同时向外推至把手I位置与转运小车锁孔可靠锁定。(5)检查开关柜内的上、下
9、静触头防护活门处于自动闭合位置，关闭开关柜前门(断路器室门)。6 .高压电缆室停电检修操作程序：(1)完成停电操作程序的所有步骤。(2)打开接地刀操作活门，用接地刀操作手柄(顺时针方向)使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态此时电缆出线侧已处于安全状态。(3)打开开关柜后门(电缆室门)，用高压验电装置检测并确认电缆室内的所有导电部分完全处于停电状态后，检修人员才可进入高压电缆室进行工作。7 .高压母线室停电检修操作程序：(1)完成停电操作程序的所有步骤。(2)再次确认进线柜和分段开关柜断路器手车已处于试验位置或柜外隔离位置，并确认进线电缆或母线已处于完全停电状态。(3)打开高
10、压母线室的后盖板或顶板，用高压验电装置检测并确认母线室内的所有导电部分完全处于无电压状态后，检修人员才可进入高压母线室进行工作。注意事项：1 .操作程序的每一项步骤完成后，必须确认开关柜及手车部件处于正常状态后，才能进行下一步骤的程序操作。以上程序在操作过程中，如遇到任何阻碍，不可强行操作，应首先检查操作程序是否正确，并检查和排除其他故障后，才可继续进行操作。2 .如用户或设计对控制和操作方式有特殊要求时，应按设计要求进行控制和操作。3 .开关柜送电顺序：计量或母线PT柜一进线柜一出线柜；开关柜停电顺序：出线柜一进线柜一计量或母线PT柜4 .PT手车、隔离手车、熔断器手车进行进柜或出柜操作时可
11、省略有关接地刀的操作步骤。5 .断路器手车上的手动合闸、分闸按钮以及手动储能装置只在调试或检修时使用O6 .用户在通电运行过程中，应随时巡查和记录设备运行状况，如发现设备异常现象（如元器件非正常发热或有异常响声等等），应及时停电检修。以上操作程序是KYN28-12高压开关柜“五防”联锁（也称防误联锁）的基本操作程序，用户单位还应严格按照所属供电管理部门“安全操作规程”的有关规定进行相关程序的操作。5.2变压器本项目设计的变压器为油试电力变压器（甲方提供），SC型2500KVA1台。5. 2.1变压器使用前的检查1 .变压器经过长途运输，应对铁朝螺杆，夹件与铁芯间的绝缘是否良好,铁芯是否有多点接
12、地，紧固件是否松动，各部分导体之间的绝缘距离是否符合要求，引线是否损坏等进行检查。2 .变压器在投入运行前必须检查所有数据是否符合要求。5.2.2变压器运行1 .变压器运行前的准备工作：变压器投入运行前，要核对铭牌数据，铭牌电压和线路电压是否相符；要检查变压器接地装置是否良好；变压器绝缘是否合格等，经检查一切都符合要求后，变压器方能投入运行。2 .运行标准：（1）允许温升：变压器运行时，在正常条件下，不得超过绝缘材料所允许的温度。(绝缘等级见产品检验报告书)(2)允许负荷：变压器有负荷时，因铜损和铁损而发热，负荷愈大，发热愈多，温升愈高，当变压器负荷足够大时，变压器可能超过允许温升，这样容易损
13、坏绝缘，为此，变压器运行，有一允许的连续稳定的负荷，即变压器运行时，一般要求不得超过铭牌所规定的额定值。(3)允许电压变动：运行中加于变压器的电压，可等于或小于变压器的额定电压，由于变压器铁芯磁化后过饱和的关系，即使向变压器加以较小的过电压，也会引起磁感应不均匀地大量增加。变压器中磁感应愈大，电压高次谐波愈多，空载电流也就愈大，空载电流增大，高次谐波使电压波形畸变愈尖锐，这对较高电压的变压器特别危险。根据所述,规定变压器外加电压一般不超过所在分接头额定值105%,并要求变压器二次侧电流不大于额定值。(4)绝缘电阻允许值：一般使用IOOo-2500伏兆欧表测量绝缘电阻值。衡量变压器绝缘状态的基本
14、方法，是把运行过程中所测得的绝缘电阻值与运行前所确定的原始数据相比较。测量时，在环境湿度相同的条件下，如果绝缘电阻值剧烈下降至初值的50%或更低，即认为不合适。5. 3低压配电系统本工程低压配电柜选用施奈德B1.0KSET标准柜型。5.3. 1正常使用条件1 .室内工作条件2 .环境温度：-5C-+450C3 .相对湿度：95%4 .抗震能力不超过8度5 .没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所5. 3.2低压配电柜主要用途：1 .进线柜，对进线主开关分闸、合闸进行控制；2 .母联柜，对母联开关分闸、合闸进行控制；3 .电容补偿柜，对负载的功率因素进行自动或手动补偿；4 .馈线
15、柜，对各种负载的配电开关进行分合控制。5. 3.3低压配电柜结构1 .低压配电柜采用施奈德标准的B1.OKSET抽屉柜；2 .低压配电柜的防护等级为顶部IP20；3 .低压配电柜采用2mm厚镀锌板制造，保证框架有足够的机械强度；4 .低压配电柜各屏正面设有抽屉，开关分闸后可直接抽出；后面为左右双开门，便于维护；5 .低压配电柜各屏内部设置合理，各电气元件和装置，均牢固安装在构架或安装板上，并设有防松动措施。各电气元件和装置从正面和后面接线、更换、维护和维修；6 .低压配电柜各屏设置专用保护接地铜排，接地铜排设置在显目易于接线之处；7 .低压配电柜各屏的制造工艺保证新产品的质量一致性，外壳油漆层没有明显破损和起皱，金属零件边缘及开孔处应光滑无毛刺、无裂口、绝缘件表面无气泡和裂纹等缺陷；8 .低压配电柜所有金属不带电部分及门均通过接地导体与主框架进行可靠连接；9 .铭牌和标牌为白底黑字，低压配电柜顶部有可拆吊环；10 .电源进线采用密集型母线接入。11 .汇流排采用电解铜制成，镀锡处理，用颜色热缩套管包扎，提高安全可靠性。（1）汇流排颜色：U相黄色V相绿色W相红色（2）汇流排U、V、W三相的排列顺序正视主配电板方向：引下线垂直布置水平布置U上前左
