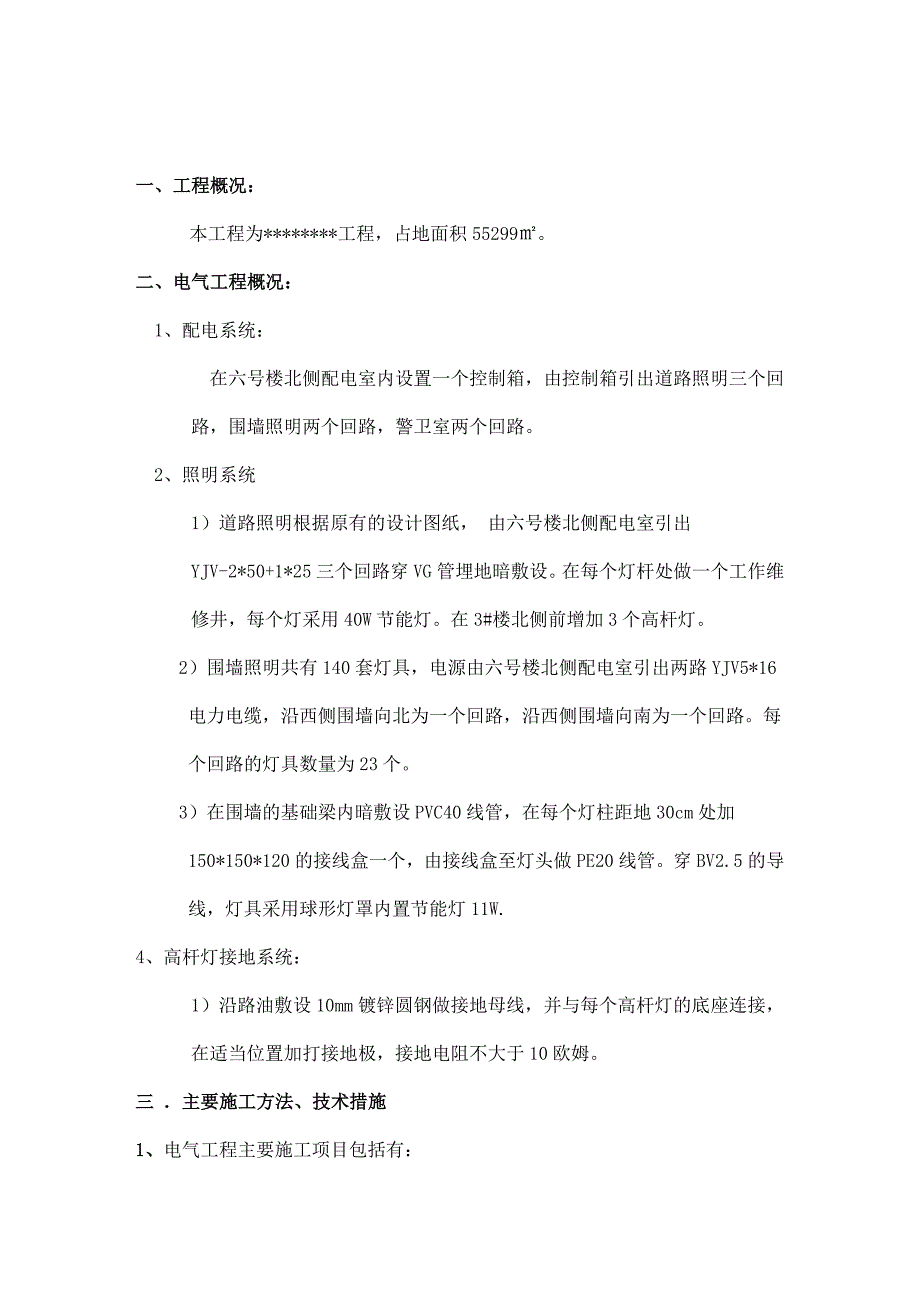

1、一、工程概况： 本工程为*工程，占地面积55299。二、电气工程概况：1、配电系统： 在六号楼北侧配电室内设置一个控制箱，由控制箱引出道路照明三个回路，围墙照明两个回路，警卫室两个回路。2、照明系统1）道路照明根据原有的设计图纸， 由六号楼北侧配电室引出YJV-2*50+1*25三个回路穿VG管埋地暗敷设。在每个灯杆处做一个工作维修井，每个灯采用40W节能灯。在3#楼北侧前增加3个高杆灯。 2）围墙照明共有140套灯具，电源由六号楼北侧配电室引出两路YJV5*16电力电缆，沿西侧围墙向北为一个回路，沿西侧围墙向南为一个回路。每个回路的灯具数量为23个。3）在围墙的基础梁内暗敷设PVC40线管，

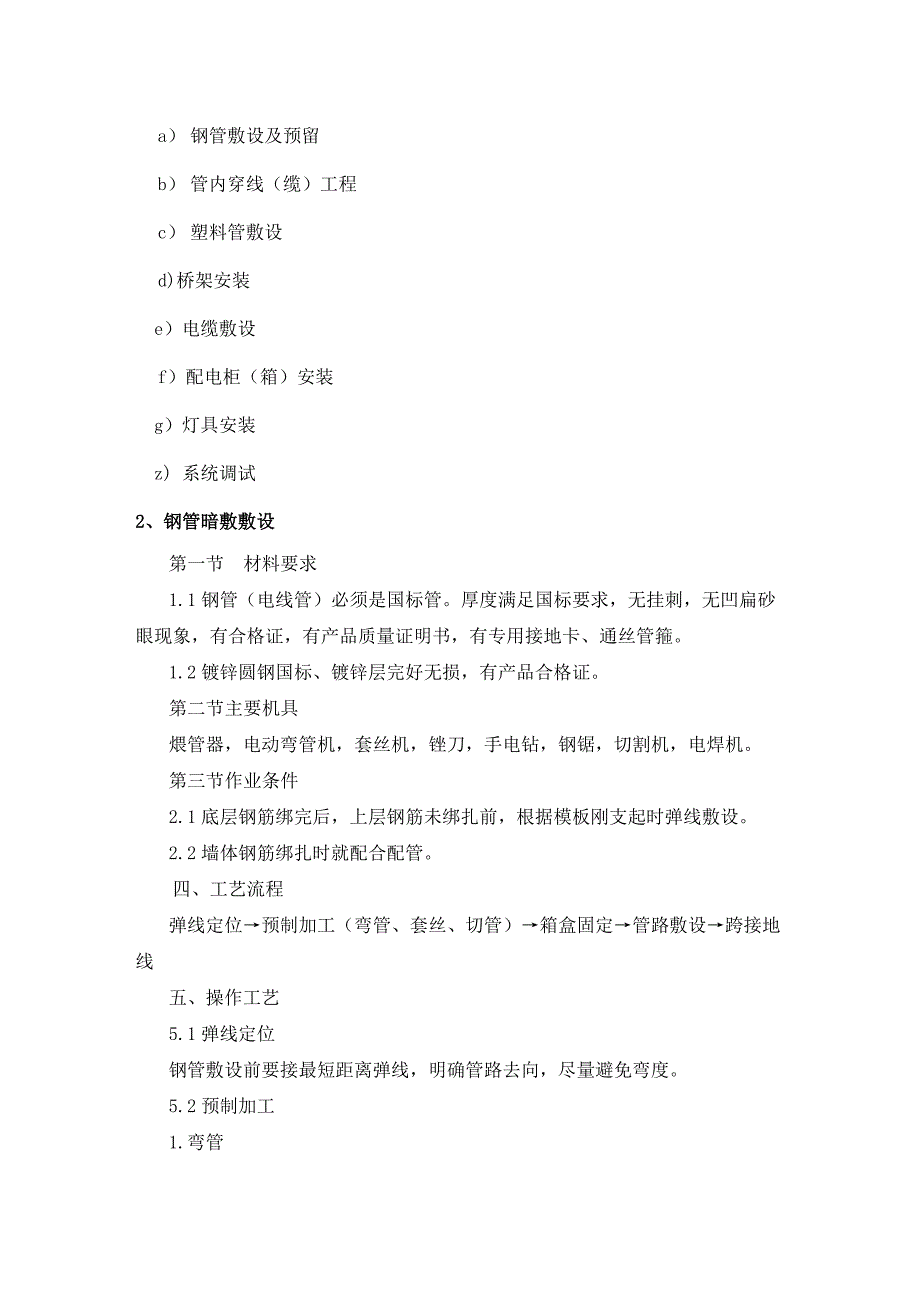

2、在每个灯柱距地30cm处加150*150*120的接线盒一个，由接线盒至灯头做PE20线管。穿BV2.5的导线，灯具采用球形灯罩内置节能灯11W.4、高杆灯接地系统：1）沿路油敷设10mm镀锌圆钢做接地母线，并与每个高杆灯的底座连接，在适当位置加打接地极，接地电阻不大于10欧姆。三 主要施工方法、技术措施1、电气工程主要施工项目包括有：a） 钢管敷设及预留b） 管内穿线（缆）工程c） 塑料管敷设d)桥架安装e）电缆敷设f）配电柜（箱）安装 g）灯具安装z) 系统调试2、钢管暗敷敷设 第一节 材料要求1.1钢管（电线管）必须是国标管。厚度满足国标要求，无挂刺，无凹扁砂眼现象，有合格证，有产品质量

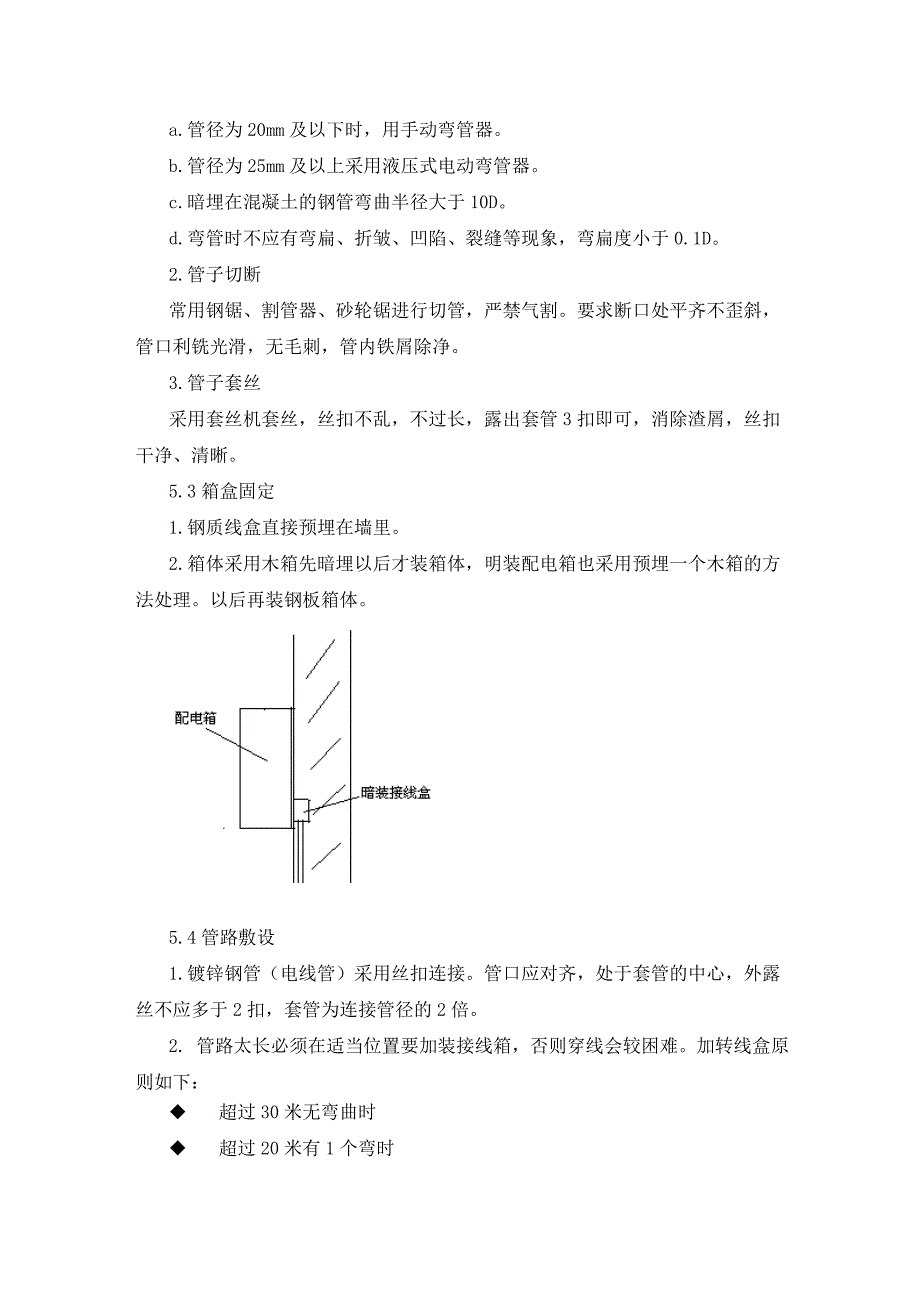

3、证明书，有专用接地卡、通丝管箍。1.2镀锌圆钢国标、镀锌层完好无损，有产品合格证。第二节 主要机具煨管器，电动弯管机，套丝机，锉刀，手电钻，钢锯，切割机，电焊机。第三节 作业条件2.1底层钢筋绑完后，上层钢筋未绑扎前，根据模板刚支起时弹线敷设。2.2墙体钢筋绑扎时就配合配管。四、工艺流程弹线定位预制加工（弯管、套丝、切管）箱盒固定管路敷设跨接地线五、操作工艺5.1弹线定位钢管敷设前要接最短距离弹线，明确管路去向，尽量避免弯度。5.2预制加工1.弯管a.管径为20mm及以下时，用手动弯管器。b.管径为25mm及以上采用液压式电动弯管器。c.暗埋在混凝土的钢管弯曲半径大于10D。d.弯管时不应有弯
4、扁、折皱、凹陷、裂缝等现象，弯扁度小于0.1D。2.管子切断常用钢锯、割管器、砂轮锯进行切管，严禁气割。要求断口处平齐不歪斜，管口利铣光滑，无毛刺，管内铁屑除净。3.管子套丝采用套丝机套丝，丝扣不乱，不过长，露出套管3扣即可，消除渣屑，丝扣干净、清晰。5.3箱盒固定1.钢质线盒直接预埋在墙里。2.箱体采用木箱先暗埋以后才装箱体，明装配电箱也采用预埋一个木箱的方法处理。以后再装钢板箱体。5.4管路敷设1.镀锌钢管（电线管）采用丝扣连接。管口应对齐，处于套管的中心，外露丝不应多于2扣，套管为连接管径的2倍。2. 管路太长必须在适当位置要加装接线箱，否则穿线会较困难。加转线盒原则如下：u 超过30米
5、无弯曲时u 超过20米有1个弯时u 超过15米有2个弯时u 超过8米有3个弯时因为转线盒、接线箱只起转线作用，以后是用面板封盖，所以应该着重考虑其安装位置的整齐、美观。走道、电梯前室、公共部分、客厅等是重点位置。3.管进箱盒应有锁紧螺母固定。4.管口距地面高度为20cm 。5.进入落地式配电箱的钢管管口应高出配电箱基础面50mm。5.5跨接地线1.钢管连接处均要用专用接地卡跨按接地线，25mm及以下用BV2.5，25mm以上采用BV6作为跨接线。2.钢管首末两端用8圆钢与就近的防雷引下线连通。注意不要把钢管焊穿了，搭接双面焊，搭接倍数为圆钢直径的6倍。六、质量标准6.1保证项目1.镀锌钢管（包
6、括电线管）严禁焊接。检验方法：检查隐蔽材料及现场检查。6.2基本项目1.连接紧密，管口光滑，明配管及支架平直牢固，排列整齐。管子弯曲处无明显折皱。2.进入盒箱有锁紧螺母固定管口，露出锁紧螺母的螺纹为2-3扣。暗埋的黑色钢管可以与盒焊接，管口高出箱盒内壁3-5mm。3.管路穿过变形缝有补偿装置，能活动自如；穿过建筑物或设备基础要加保护套管。4.钢管首末两端、连接处、与盒箱的连接处均要做接地线跨接，其中接头处用专用接地卡跨接接地线。检验方法：观察检查。6.3允许偏差项目1.全部达到深圳市质检编制的资料表格配管配线工程质量评定表中所列的指标。检验方法：用尺量检查。七、专业配合及成品保护7.1明配钢管
7、必须要求在土建抹灰完毕，油漆完毕后进行。且不能污染墙面与地面。7.2暗埋钢管特别是大管径一定要检查是否超过土建结构的地平标高。其它要求同PVC管暗埋分项工程八、应注意的质量问题8.1暗埋时：管路有外露现象，或者保护层不足15mm；管路的弯扁度和弯曲半径均达不到要求，对以后穿线带来困难，所以一定要保证暗埋：弯扁度0.1D，弯曲半径10D；明敷：弯扁度0.1D，弯曲半径6D。管路的接头处及线盒的进管处的杯梳处缺接地跨接线；管口不光滑有毛刺。8.2明敷时：固定点间距不均匀，固定不牢固；没有采用明敷管卡。并列安装的管路不整齐，转弯不自然平滑，进入箱盒没有带锁紧螺母。明敷管路没有接地跨接线。应急照明及疏
8、散指示照明的明敷钢管要刷防火涂料。3、塑料管敷设第一节、 材料要求PVC管及管件的材质必须符合深圳市质检站允许使用产品，PVC管的各种配件必须是同一厂家配套产品。第二节、 主要机具 PVC管剪刀、PVC管弹簧、铁丝 、电钻 、手锤。 第三节、 作业条件3.1墙体钢筋调整固定完毕。3.2底板钢筋绑扎完毕。四、 工艺流程绘制班组施工定位图弹线定墙位线盒三维定位线盒固定管路敷设管路保护线盒安装固定砼浇注砌筑工程的镶接五、操作工艺5.1绘制班组施工定位图根据原电气施工图，会同甲方、监理、设计院重新根据甲方对各套房间的装修布置要求，对电气图重新进行了设计布置，并绘制一张标准层定位尺寸的布置详图。甲方、监
9、理、设计院签字认可。图中对房间的灯头盒、线盒定位尺寸在图纸上都明确标注出来。施工时就按此数据直接放线定位，做到每层均以该数值为标准，不准任意改动。以保证每层的灯具、插座、开关都处于同一位置。5.2弹线定墙位1.墙体的确定墙体的确定包括墙的形式、材料、位置的确定。在主体配管前，建筑图必须经过土建、甲方、监理、设计院会审，能够把墙的具体位置、墙的材料、墙的形式确定下来，以后砌筑工程时就要求土建严格按照图纸会审确定的墙的具体位置、墙的材料、墙的形式施工。2.墙线的测定在土建支好底板模板后，根据土建提供的控制线会同土建测量人员测出外墙轴线，并马上组织人员进行放线工作，每个墙都要以外墙的轴线为准，建施图
10、上标注的尺寸均为轴线。不能串联式测量，避免累计误差。用钢卷尺不用皮尺，皮尺有伸缩性。根据各种墙的厚度尺寸及轴线放线，定位要用墨斗线把墙边线弹出来，一目了然，配管时才能确定插座引上管及开关引下管的位置，避免线管出墙。最后参照土建的检查线再进行复核。5.3线盒三维定位1.灯头盒的定位按照定位施工图上标注的灯具的定位尺寸定位即可。2.开关盒、插座盒的定位1）开关盒、插座盒的三维定位尺寸也按布置详图上所定下尺寸进行定位，不得任意改动，做到每层都在同一位置。2）线盒、插座盒的定位的具体方法：定位要采用以下必不可少的工具：10米长的钢卷尺、水平管、水平尺、吊线锤。线盒的标高的确定由水平管进行测量，先以土建
11、标注的结构标高测量出建筑标高，再以土建测引使用的楼层原始标高为基准点，分别一个一个地测量出墙上线盒的标高；水平管测量时不能串联式测量，要避免累计误差；测量时都统一为以水平管的液面的凹面为准，不能一会以凹面，一会以凸面。这样就会有误差；在做记录时，要用很细的记号笔（不大于1mm粗细）做记号。线盒的水平度、竖直度用水平尺、吊线锤来确定，要保证线盒平直、竖直。才能保证以后面板安装的平直。为了保证线盒定位的准确性，我们要用钢筋加固线盒，在线盒四周用钢筋加固，用22#铁丝固定，以防振动棒打在线盒上引起线盒的沉降、倾斜。3）线盒的深浅控制采取下面的办法：用吊线锤、水平尺、水平管来确定线盒的定位。先根据标准
12、布置图的尺寸确定位置，再用水平管确定标高，再用吊线锤吊线。吊线以土建放的墙边线为准，这就是模板内表面的位置。吊线锤吊的线就是线盒外口面所处的位置，并且要参看土建墙筋上绑扎的保护层的砼块，它的厚度就是保护层的厚度。我们线盒伸出钢筋面的长度至少要等于保护砼块的厚度，最好略厚一点。在封模时两边模板一挤压就保证盒子能紧帖在模板上。 线盒尽量选择深度6.6cm以上的才能保证要求，所以应尽量采用加厚型暗装线盒，如果没有则采用加一个加厚圈以增加其厚度。5.4管路的敷设管路敷设的质量好坏直接关系到管路能否畅通无堵，能否穿线顺利，所以管路敷设要满足以下要求：1）管子的弯曲半径大于10D，弯扁度小于0.1D。弯曲
13、半径经过换算可以简略地测量管子的弯曲弧度，即14圆周长大于等于16D。20的PVC管，管的弯曲弧度为32cm，25管的弯曲弧度为40 cm，这样控制就可以保证弯曲半径等于10D。2）接头：管接头处的管子一定要打好胶水、粘接牢固。进盒管接头的管子足够长，要有一定的弧度，即是要有一点张力，不然人一踩在上面，管子就有可能脱落。3)管路太长必须加转线盒，否则穿线会较困难。加转线盒原则如下：u 超过30米无弯曲时u 超过20米有1个弯时u 超过15米有2个弯时u 超过8米有3个弯时因为转线盒只起转线作用，以后是用白面板封盖，所以应该着重考虑其安装位置的排列整齐一致、美观。走道、电梯前室、公共部分、客厅等
14、是重点位置。4)线盒、灯头盒在预埋之前要用废纸、泡沫等填充严密，并用包装胶带严密封实，防止水泥沙浆渗漏进去，堵塞管子。5)管路的排列不能紧靠在一起，至少间隙不小于2cm以上。交叉管不能重叠三根或以上，以免影响土建结构，也容易造成超厚出板。6)剪力墙里面严禁留有接头，在配管时一定要把接头预留到板上去，因为这样接头处很容易被振动棒打脱，造成砼沙浆堵塞管路。5.5管路保护1） 直线管每隔80cm就有用扎丝固定绑扎一处，线盒、灯头盒接头处左右5cm固定绑扎。2） 穿墙、穿梁的管子要加钢筋保护，防止振动棒打断管子，剪力墙上的线盒下面要加钢筋，支撑牢固，防止线盒的沉降。3） 浇注砼时，要派专人负责保守，定
15、人，定责任，哪个区域出了问题由此区域负责人清通管路，严重者加以处罚。4） 浇注砼过后，派专人保护，支出楼地面的管子，用木盒盖住，管口用管塞塞住，并用胶布封缠住。5.6砌筑工程中的镶接工程1.砖墙的镶接。1）在砌砖之前先把楼板上引出管先引到标高位置，而不先安装线盒，只留大概一个洞，要求土建砌砖时把线管埋在砖墙里，避勉以后剔槽。所以要密切关注砌筑进度并及时配合砌砖之前安装好线管。2）待土建打了灰疤后，再进行线盒的标高的准确测量并安装固定好线盒，要注意控制好线盒的标高、深浅、左右距离，具体方法同前面剪力墙的线盒的三维定位法，不同之处就是控制线盒深浅不用吊线锤而用靠尺，要求各标准层相同位置的线盒确保在同一位置。2.轻质墙板及加砌块墙的镶接1）安装前把各支出管剪短，保持5cm长。2）待轻质墙板及加砌块墙安装好并补了缝以后（严禁在未补缝之前就镶接，因为要考虑轻质墙板的结构稳固性），才能在轻质墙板上开孔开槽，配管安盒，要求一次到位。3）轻质墙板及加砌块墙上严禁乱凿乱打，要求用云石机切割，切割
