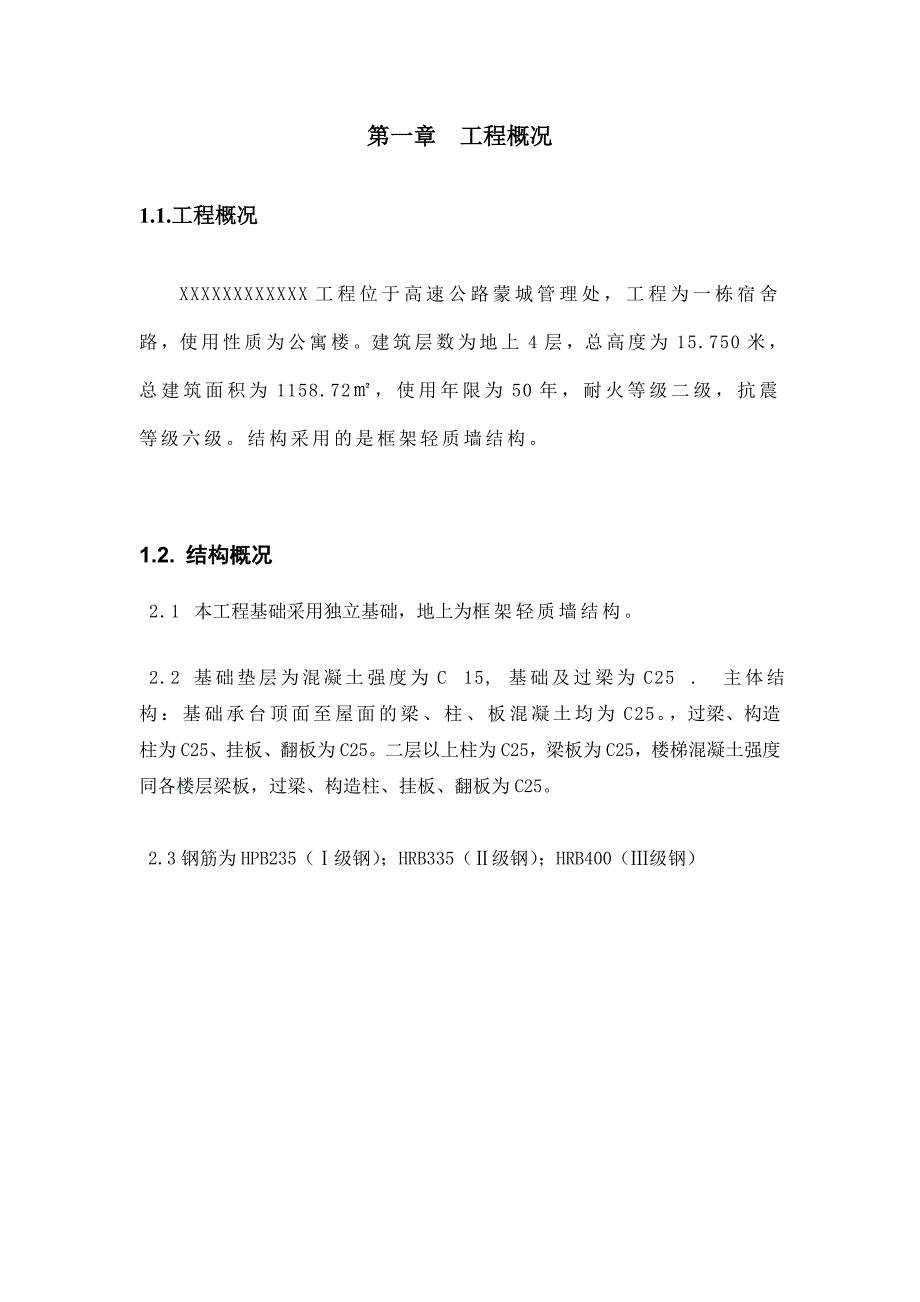

1、施工组织设计目 录第一章、工程概况 2第二章、总体施工组织布置及规划3第三章、工程的技术组织措施， 重点部位的施工方法及措施5第四章、施工工期保证体系及保证措施22第五章、工程质量管理体系及保证措施24第六章、安全成产工程质量管理体系及保证措施27第七章、环境保护、水土保持保证体系及保证措施29第八章、文明施工、文物保护保证体系及保证措施31第九章、项目风险预测与防范，事故应急预案34第一章 工程概况1.1.工程概况XXXXXXXXXXXX工程位于高速公路蒙城管理处，工程为一栋宿舍路，使用性质为公寓楼。建筑层数为地上4层，总高度为15.750米，总建筑面积为1158.72，使用年限为50年，耐
2、火等级二级，抗震等级六级。结构采用的是框架轻质墙结构。1.2. 结构概况2.1 本工程基础采用独立基础，地上为框架轻质墙结构。2.2 基础垫层为混凝土强度为C15, 基础及过梁为C25.主体结构：基础承台顶面至屋面的梁、柱、板混凝土均为C25。，过梁、构造柱为C25、挂板、翻板为C25。二层以上柱为C25，梁板为C25，楼梯混凝土强度同各楼层梁板，过梁、构造柱、挂板、翻板为C25。2.3钢筋为HPB235（级钢）；HRB335（级钢）；HRB400（级钢）第二章、总体施工组织布置及规划2.1施工现场平面布置1.1 工地四周用围墙与外界分隔。（1）、新建灯箱式平开大门。（2）、施工地坪为混凝土地
3、坪，其它部分绿化，排水等设施按蒙城市文明工地标准要求实施。2、现场搭监考虑办公、工具、材料用房。3、施工现场排水采用明沟有组织排水。4、进场后对现场施工区域主要道路及材料堆场进行硬化处理。5、在施工场地大门入口处设置洗车槽，对进出场的车辆轮胎夹带物进行清洗干净以减少扬尘污染。2.2 .组织措施（1）、建立强有力现场工程指挥班子，由项目经理全面负责，对工程衽计划、组织、协调、控制、监督和指挥。（2）、在项目经理的领导下，由工程施工、质量监督、安全管理、工长等职能人员组成，对质量、工期、安全进行全面、全过程组织协调控制。（3）、施工现场形成统一指挥、统一行动、统一纪律的工作机制，确保工期目标的实现
4、。2.3 资源保证措施保证各工种具备有足够的技术工人和充足的施工人员，投入足量的机械和周转材料，保证机械设备正常运行。2.4、材料供应措施（1）、编制科学的材料采购供应计划，做好计划供料，计划用料。每月编报进度计划，必须同时编报材料采供计划。（2）、保证现场不缺料，杜绝停工停料现象，同时采取措施保证农忙期间、节假日和雨天施工所用大宗地方材料的供应和存贮，保证农忙期间、节假日和雨日后工程正常运行。2.5、科学管理措施强化管理，运用标准化、信息化管理手段，使工程自始至终处于严密的过程控制中，坚持每天下午召开现场碰头会，出现问题及时调整；每周召开现场工程例会，形成整体协作，保证工程按控制计划实施。第
5、三章、确保工程质量的技术组织措施，重点部位的施工方法及措施3.1.施工测量一、做好有关准备工作了解设计意图，熟悉与校核施工图纸。对经纬仪、水准仪、钢尺进行定期检校，确保其精密度。对甲方提供的建筑线桩与水准点进行复核。制定测量放线方案。二、建筑物的定位放线设置轴线桩、水准点：整个场地内的各水准点标高及轴线桩由项目部查验后，经监理、甲方验收合格后，方可正式施工。定位放线顺序确认或复核定位依据测定轴线控制桩测定大角桩及轴线桩测定水准点控制桩撒基槽灰线验线三、各层标高控制0.00以上的标高控制，主要是沿结构外柱向上竖直进行。分别在四角柱及墙中部由水准点向墙上引测0.00标高线，并用红漆标记清楚。用钢尺
6、沿铅直方向自0.00标高线向上量至施工层，并划出结构层标高+0.5m的标高线。将水准仪安置到施工层，校测下面传递上来的各标高点，误差应在3mm以内。并在各层抄平时，应后视两条水平线以作校核。测量误差全高(H)不超过3H/1000，且不大于10mm。竖向控制采用外控法控制：四、沉降观测沉降观测的内容建筑物的沉降观测。包括建筑物沉降速度，建筑物的累计沉降量，以及各点的相对沉降差。沉降观测点的设置。在钢筋砼现浇柱上+0.30m处设置沉降观测点。水准点设置图观测的时间主体结构完成前，每10天观测一次，主体结束后，每20天观测一次，直至工程竣工。工程竣工交付使用后，一年内每二个月一次，直至沉降稳定为止。
7、在沉降观测过程中，必须建立相应的沉降观测记录，认真绘制沉降量图，在竣工时整理归入竣工资料存档。3.2. 土方工程本工程基础为人工孔桩基础。1、施工准备（1）做好施工区域内的“三通一平”工作。（2）做好测量放线工作，在不受基础施工影响的范围，设置测量控制网，包括轴线和水准基点。（3）基坑上部设排水措施，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。（4）做好基坑挖土各类施工机械的准备工作，包括挖土机械、运输车辆、排水机具等。2、开挖土方采用经纬仪导向，钢尺反复量距的方法确定桩井平面位置。高程测量由建设方提供基准点，用水准仪测定各桩孔的井口标高，并在井口壁上作好高程点标志，作为施工确定桩顶标高的
8、依据。放线定桩位及高程开挖第一节桩孔土方支护壁模板放附加钢筋浇筑第一节护壁混凝土检查桩位（中心）轴线架设垂直运输架安装电动葫芦（卷扬机或木辘轳）安装吊桶、照明、活动盖板、水泵、通风机等开挖吊运第二节桩孔土方（修边）先拆第一节支第二节护壁模板（放附加钢筋）浇第二节护壁混凝土检查桩位（中心）轴线逐层往下循环作业开挖扩底部分检查验收吊放钢筋笼放混凝土溜筒（导管）浇筑桩身混凝土（随浇随振）插桩顶钢筋。每节桩孔挖完后立即支护壁模板，浇筑护壁混凝土，护壁口加配适量钢筋，上下护壁要有钢筋拉结，避免某段护壁出现流砂、淤泥而造成护壁因自重而沉裂的现象，上下护壁间搭接长度不小于50Lae3、挖土要点（1）相邻基坑
9、开挖时，遵循先深后浅或同时进行的施工程序。（2）基槽开挖时严禁暴晒或水浸，并预留100至200mm厚待浇基础混凝土垫层时挖出。（3）基坑开挖时尽量防止对地基土的扰动。基槽挖至距设计标高100至200mm时应通知质检、设计、勘探人员到场验槽后，方可继续施工。采取在基底标高以上预留20cm一层人工清理。（4）雨期施工时，基坑槽采取分段开挖，挖好一段浇筑一段垫层，同时经常检查边坡情况，防止坑壁受水浸泡造成塌方。（5）弃土及时运出，在基坑槽边缘上侧临时堆土或堆放材料以及移动施工机械时，与基坑边缘保持1m以上的距离，以保证坑边直立壁或边坡的稳定。（6）挖土至坑底设计标高后及时由建设单位、质检单位、设计单
10、位、监理单位等组织基槽验收，做好记录，如发现地基土质与地质勘察报告、设计要求不符时，与有关人员研究及时处理。达到设计要求后，及时进行垫层施工，每一块坑底的暴露时间严格控制在24h以内。4、回填土在基础工程施工完成经隐蔽工程验收合格后应及时回填，墙两侧与柱基四周应同时回填，并应分层夯实。但在回填前应做好输电（强、弱）电缆、上下水管等预埋工程。基坑内无明显积水，做好临基坑四周的排水工作，不使基坑外的地面水流入基坑。3.3. 基础结构工程3.1.1垫层施工当土方开挖经人工清边检底到位后，立即进行分块验槽、办理隐蔽验收签证和交接工作，浇筑垫层封闭基坑，减少坑底土体暴露时间，避免土体结构受到破坏。严格控
11、制垫层面标高和平整度，标高考虑取负值，并根据基底回弹统计数据适当降低垫层标高，留回弹预留余量。混凝土浇筑前，每隔2m设一个标志竹钎，测设竹钎的顶部标高，据此控制垫层面标高。垫层施工完成后应立即把轴线投测到垫层上去，以保证下道工序的正常进行。3.2.2基础钢筋工程基础结构中大直径钢筋较多，配筋率较高，尺寸要求严，结构构件内有一定数量安装预埋的特点，钢筋工程施工有较大难度，需从以下方面作好技术控制，以保证工程质量。1、原材料要求用于工程上的所有钢材均采用信誉良好的合格制造厂家产品，杜绝小厂钢筋进入施工现场。2、钢筋翻样翻样人员在收到正式的施工图纸以后，认真学习图纸设计说明、学习现行规范混凝土结构工
12、程施工质量验收规范（GB50204-2002）中钢筋分项工程的质量标准和质量要求、学习03G101图集中钢筋的相关规定，钢筋翻样单需由技术负责人进行审核。钢筋车间加工机械须做到干净整洁，下班后关掉电源，并锁上电源箱。3、钢筋绑扎（1）分段绑扎成型，然后安放梁钢筋骨架就位。（2）绑扎前弹好钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。（3）绑扎钢筋时，靠近外围两行的相交点全部绑扎，中间部分的相交点可相隔交错绑扎，但要保证受力钢筋不发生位移。对双向受力的钢筋则不得跳扣绑扎。（4）钢筋上、下层钢筋有接头时，按规范要求错开，其位置、数量和搭接长度均应符合设计和施工规范的要求。钢筋搭接处，在中心和两端按
13、规定用铁丝扎牢。3.3.3模板施工.1、柱模板安装柱模板由侧模、柱箍、支撑组成安装前应先将柱内及钢筋上的杂物和落地灰清理干净，先安装侧模再安装柱箍将其固定，为了保证柱模的稳定，柱模之间要用水平撑、剪刀撑等互相拉结固定。2、梁模板的安装梁一律采用木模一次通长围楞，要求斜撑固定牢靠、标高位置正确，支撑于土坑坡上时必须设置50mm厚木板垫板。条基边用钢管打入土中作限位支撑、撑脚必须牢固、防止跑模。3.4.4混凝土施工1、混凝土的制备选择供应能力强、设备先进、管理体系完善的商品混凝土搅拌站进行混凝土的制备。混凝土供应单位必须采取统一材料、统一配合比和坍落度。本工程浇捣大体积混凝土时必须考虑混凝土在运输
14、过坍落度损失，出厂时坍落度控制在18-22范围内，缓凝时间控制在8小时以上。2、混凝土浇筑布置搅拌车辆配备应满足混凝土的供应速度大于混凝土初凝速度，确保混凝土不出现冷缝。4主体结构工程工程主体为砖混结构，按划分的施工段采取逐层施工法。主体结构施工顺序：弹线找平柱子钢筋绑扎 内外墙砌墙 搭设现浇板排架支撑构造柱封模圈梁侧模、现浇板底模楼板钢筋 验收 砼浇筑养护上层放线4.1、砌体工程1施工流程：砌块浇水 晾至半干运输 多孔砖试摆制备砂浆楼地面清扫、弹线立皮数杆 盘角挂线 砌筑 勒缝 清扫洒水 2.质量要求：砌体的施工质量控制等级为B级，具体要求如下：（1）每砌筑一层砌体，要求至少留置两组砂浆试块。（2）内外墙同时砌筑，纵横墙交错搭接。要求对孔错缝搭接，个别不能对孔时，允许错孔砌筑，但搭接长度不应小于9cm。（3）多孔砖灰缝应横平竖直，水平和垂直灰缝的宽度应为812mm，水平灰缝砂浆饱满度不低于90，竖直灰缝不低于80。(4)每砌完一层楼层后，应校核墙体的轴线尺寸和标高，允许偏差范围之内可在楼板面上予以纠正。4.2 模板及支撑体系本工程柱、梁、板全部采用18毫米厚胶合板作模板，50100木方作为隔栅，模板支撑选用483.5钢管。1
