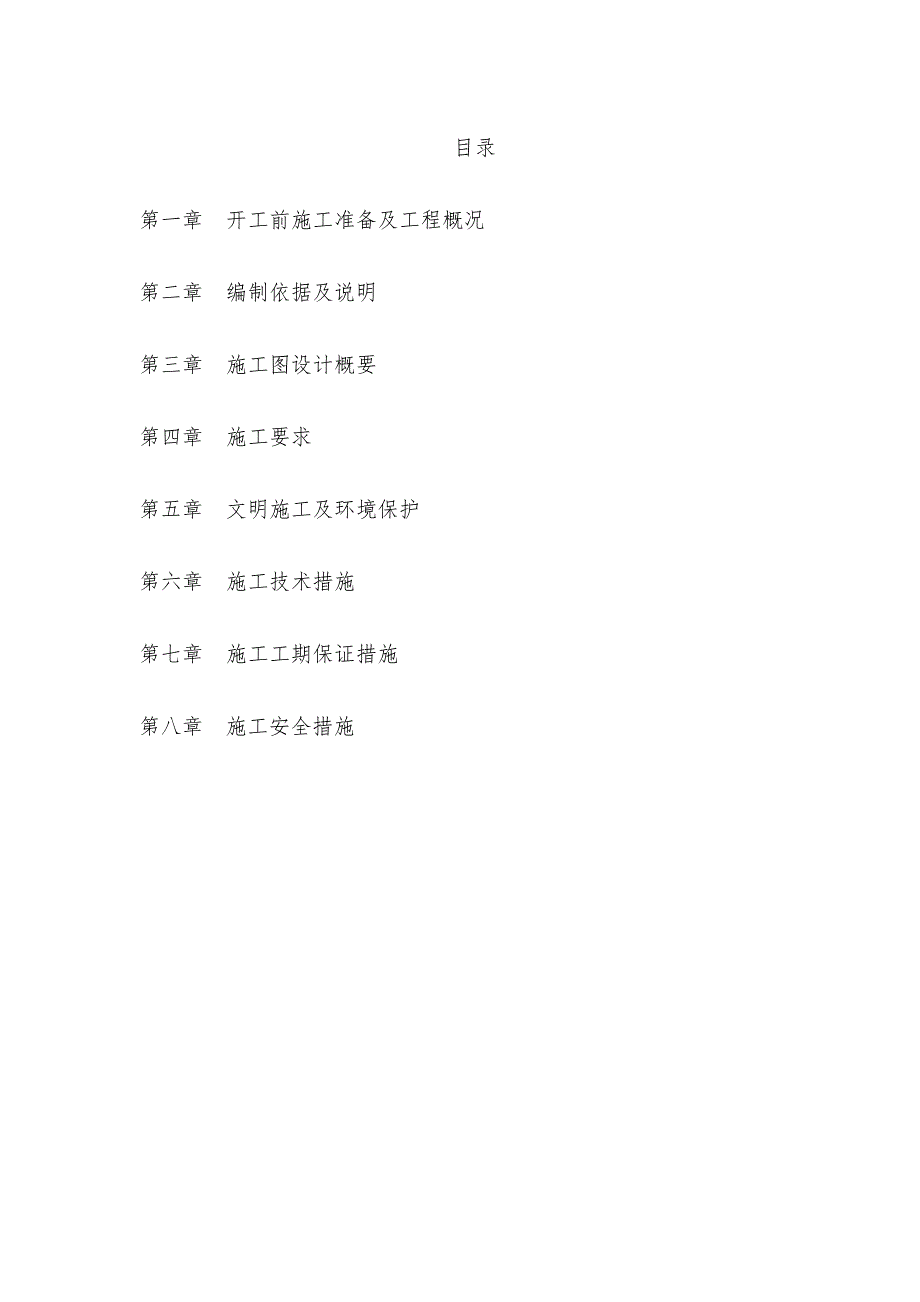

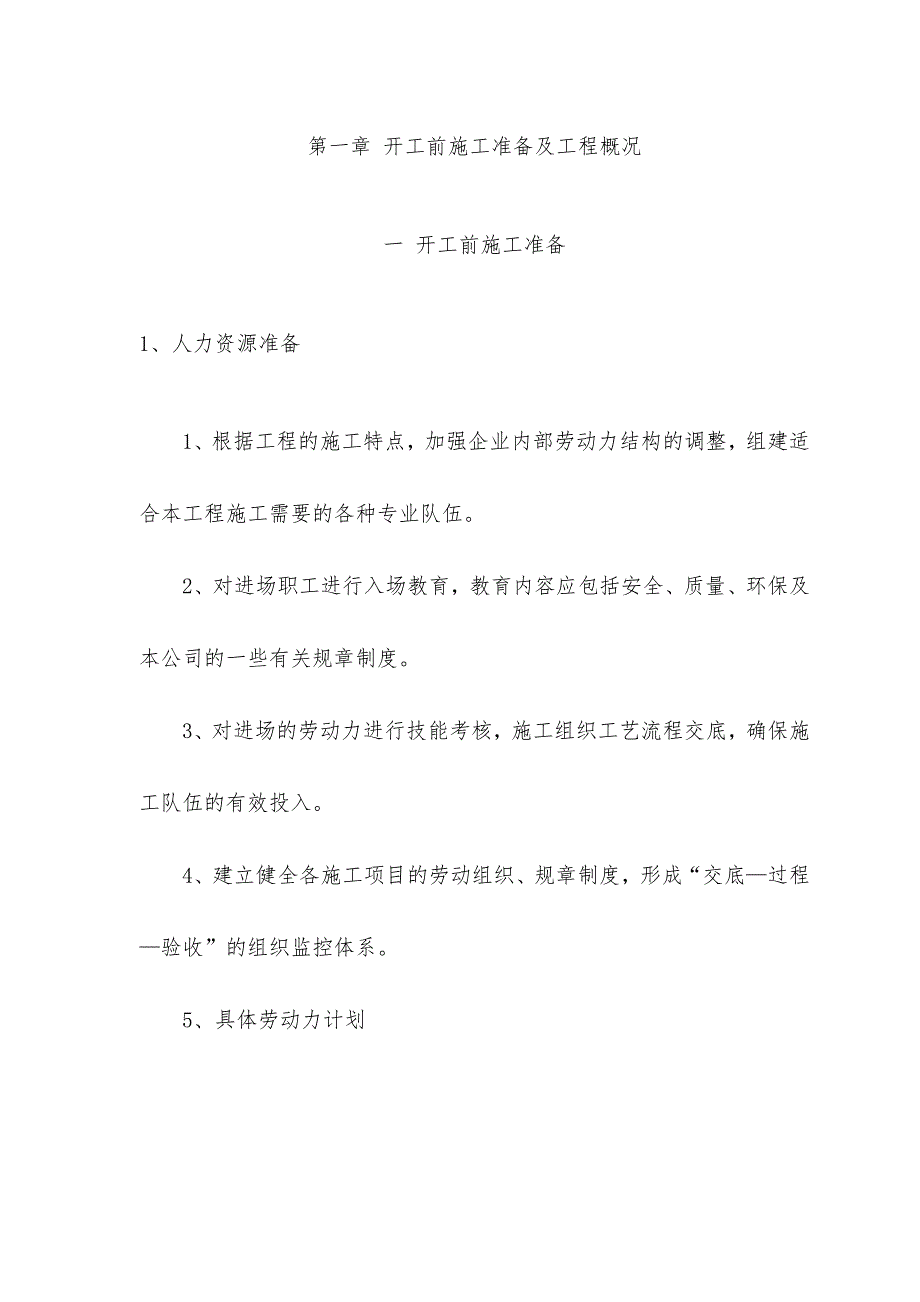

1、目录第一章 开工前施工准备及工程概况第二章 编制依据及说明第三章 施工图设计概要第四章 施工要求第五章 文明施工及环境保护第六章 施工技术措施第七章 施工工期保证措施第八章 施工安全措施第一章 开工前施工准备及工程概况一 开工前施工准备1、人力资源准备1、根据工程的施工特点，加强企业内部劳动力结构的调整，组建适合本工程施工需要的各种专业队伍。2、对进场职工进行入场教育，教育内容应包括安全、质量、环保及本公司的一些有关规章制度。3、对进场的劳动力进行技能考核，施工组织工艺流程交底，确保施工队伍的有效投入。4、建立健全各施工项目的劳动组织、规章制度，形成“交底过程验收”的组织监控体系。5、具体劳动

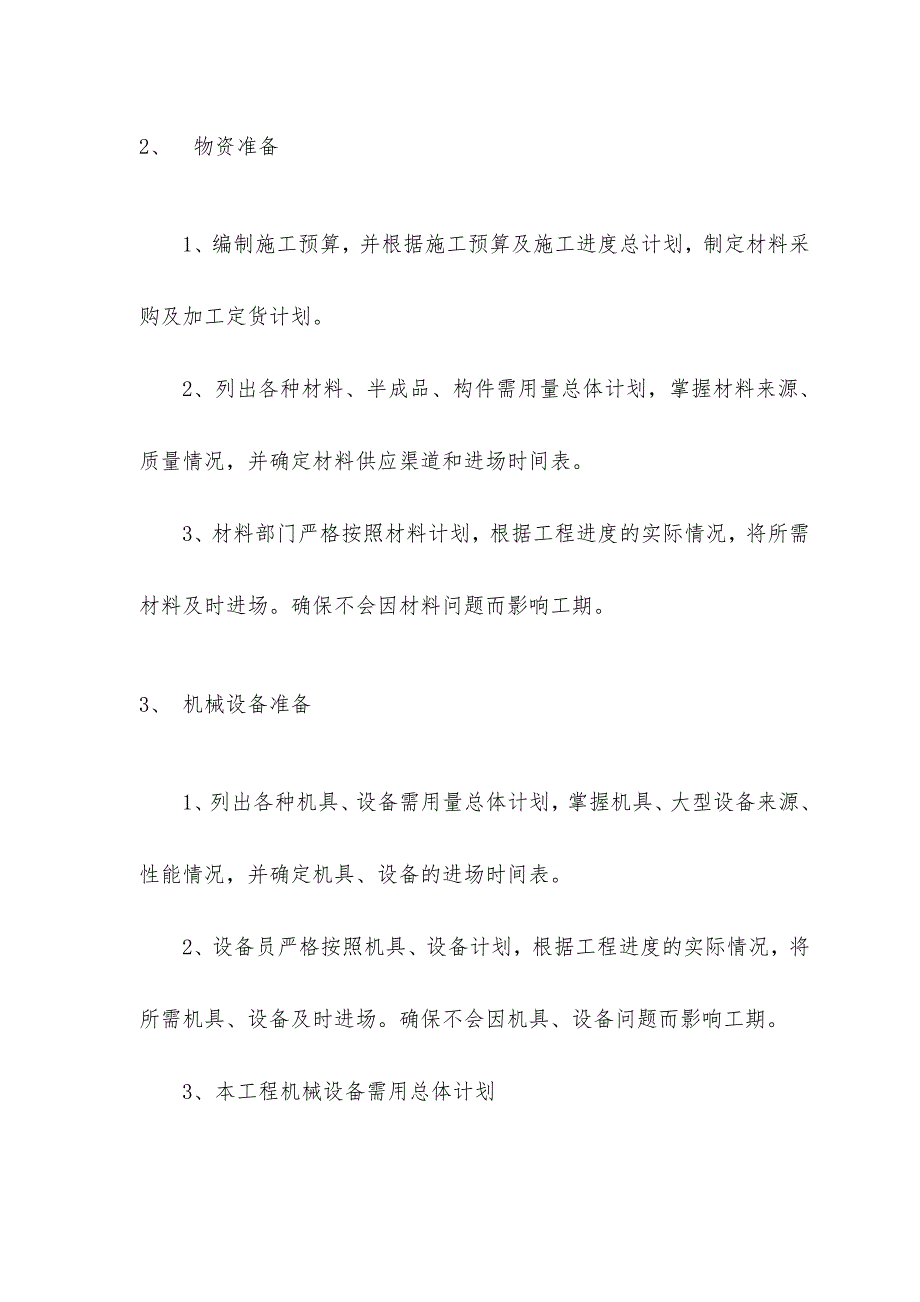

2、力计划2、 物资准备1、编制施工预算，并根据施工预算及施工进度总计划，制定材料采购及加工定货计划。2、列出各种材料、半成品、构件需用量总体计划，掌握材料来源、质量情况，并确定材料供应渠道和进场时间表。3、材料部门严格按照材料计划，根据工程进度的实际情况，将所需材料及时进场。确保不会因材料问题而影响工期。3、 机械设备准备1、列出各种机具、设备需用量总体计划，掌握机具、大型设备来源、性能情况，并确定机具、设备的进场时间表。2、设备员严格按照机具、设备计划，根据工程进度的实际情况，将所需机具、设备及时进场。确保不会因机具、设备问题而影响工期。3、本工程机械设备需用总体计划4、临时设施为确保工程的顺
3、利施工及正常运转，需在施工现场搭设临时加工场地、五大工具堆放场地、临时办公用房、生活用房及配套设施等。一、现场施工生活用房（一）现场办公室 经理室：1间；副经理室：1间；工程组：1间；技术质量组：1间；经营组：1间；人事、财务组：1间；材料组：1间；会议室：1间监理室：1间（二）外用工宿舍：33间；库房 ：2间；标养室：1间；警卫室：2间；厕所：1间；管理人员宿舍：10间；食堂：1间（三）具体做法： 1、办公室：平面尺寸：开间进深05.0米，高2.4米 做法：彩钢复合夹心板100厚，砖砌150厚基础，室内铺地砖600600，门1樘0.92.2，窗2扇1.2*1.5，前后墙各设一樘，门窗为塑钢门
4、窗，其中电脑室、财务室安装防盗门，所有后窗加钢护栏。2、库房：6.0*5.0*2.7，做法：活动板房，配有门窗加防盗网，水泥地面3、标养室：6.0*5.0*2.4，做法：墙体为240厚砖墙，屋面为石棉瓦屋面，用脚手管做檩条。中间一道隔墙，两个门，一樘窗，其中，门尺寸为0.92.2，窗为1.21.2米4、会议室：8.052.4，做法：同办公室所用的材料，门1樘0.9*2.2，窗3扇1.2*1.2。5、厕所：材料同标养室，尺寸105米，高为2.4米。中间一道隔墙。6、警卫室：材料同标养室，尺寸为32.4米，高2.4，门连窗一樘。7、外用工宿舍：活动板房。尺寸为长*宽*高 = 3*5*2.5米 ，钢
5、门窗各一樘，水泥地面压光。8、管理人员宿舍：平面尺寸：开间进深05.0米，高2.4米 做法：彩钢复合夹心板100厚，砖砌150厚基础，水泥地面压光，门1樘0.92.2，窗两扇1.2*1.5，前后墙各设一樘，门窗为塑钢门窗，所有窗加钢护栏。二、现场文明施工、环保设施：1、大门：6m2m（宽高）四开扇钢大门2樘2、门柱：4904902000mm（长宽高），砌砖、表面抹灰（20厚1：2.5水泥砂浆），白色外墙涂料，上贴标语。共4根，一根门柱上带一盏门柱灯。3、围挡：办公区与施工区分隔用围挡所用材料为彩钢挡板，高1.8m，下部砌120300mm高的砖墙，砖墙表面抹灰,围挡每隔3米设一道立柱，立柱对应墙
6、体部位下打砼墩300300300高，柱墩表面预留埋件，埋件为1501508mm钢板。立柱为485的钢管柱，2.0m高。彩钢围挡板上、中、下设三道横肋，与立柱焊结牢固，彩挡板用14#线与横肋绑紧。围挡总长90m。4、冲渣沟：8m长，内截面尺寸为：400400；120砌墙，底部做50厚垫层；工程量：砌筑砖墙（120mm厚）：0.768m3垫层砼：C100.840.0580.336m3钢筋蓖子：0.46868即：角钢L45416.8m；钢筋（12）0.462681230.8880.109吨5、集水坑：800800800，厚150；砌砖120；内抹20厚1：2.5的水泥砂浆。6、安排专人清扫，洒水的人
7、工费：25030100万元。7、现场标牌：（1）工地宣传栏规格：2.51.2米，共8块，具体做法参见首冶CI规范手册。（2）制度、条例展板：0.60.9m，共五块，具体做法参见首冶CI规范手册。（3）标识牌：材料管理标识牌：规格宽高200300mm, 共30块机械设备标识牌：宽高300200mm, 共20块设备使用规程牌：宽高700450mm, 共20块变压器警示牌：宽高300250mm 1块安全标识牌：宽高300200mm 15块办公室部门标识牌：宽高100200mm 13块8、施工道路： 混凝土强度等级：C25；道路混凝土厚度150mm，工程量1200平方米9、场地硬化：所用材料石硝，厚度
8、30MM，工程量1570平方米10、封闭式垃圾池：两座。11、食堂：6.0*5.0*2.7，彩钢复合夹心板100厚，砖砌150厚基础，室内铺地砖600600，门1樘0.92.2，窗2扇1.2*1.5，前后墙各设一樘，门窗为塑钢门窗。12、食堂隔油池：2.5*2.5*1.2；防水面积：18.65m2。三、以上临设在工程竣工后必须及时拆除。5 临时用电方案根据本工程的用电设备技术参数，本工程具体用电布置如下：1、根据现场实际情况，因施工占地面积大，现场需配备总开关箱一个，位置现场的东北角。总配电箱内设漏电保护开关各一个（380V/600A）。从变压器至总开关的电源电缆使用150mm2的YJV五芯铜
9、芯动力电缆。2、分配电箱布置：本工程考虑施工要求及分包施工单位施工的要求，现场需配备8个分配电箱，总配电箱至分配电箱的电缆应不小于：指挥吊车及提升机的四个分配电箱。电源电缆采用50mm2的YJV五芯铜芯动力电缆，其它分配电箱电源电缆采用35mm2的YJV五芯铜芯动力电缆。指挥吊车及提升机的开关采用漏电保护开关（380V/200A）。3、其它各种用电设备的电源电缆应根据其不同的功率配置电源电缆(电缆均采用YJV五芯电缆)。4、临时用电安全措施4.1、现场施工编制临时用电方案，制定安全用电管理制度。明确电工岗位责任制。4.2、现场用电的使用按照施工现场临时用电安全技术规程的有关规定执行，建立对线路
10、设施的定期检查制度。4.3、临时用电按照三相五线制、实行两线漏电保护规定，合理布置临时用电系统。4.4、选用符合标准规定的配电箱，对其设置围栏，并配以明显的安全警示标志。非专业电工，不得安装、维护或拆除临时用电工程。4.5、所有配电箱内布线须整齐，实行“一机一闸一保险”制，严禁一闸多机，开关必须装设备漏电保护器。二、工程概况1、项目概况：新华、渠口、调节坝移民复建码头水工建筑均按III级建筑物进行设计，主要分为上下船梯步、靠船设施、系船设施和护面，设计材料采用C25 现浇硂； 2投资估算：约250 万元； 3建设工期：90日历天； 4建设地点：开县新华、渠口、调节坝； 5施工范围：重庆市开县调
11、节坝旅游船停靠码头位于小江右岸，调节坝旁。码头建设主要为小江旅游船停靠，码头设计低水位160，设计高水位176（吴淞高程系）。码头由上船梯道、靠船设施、系泊设施及护面工程组成。重庆市开县渠口旅游船停靠码头位于小江右岸，开县海事处监督站旁。码头建设主要为小江旅游船停靠，码头设计低水位150.50，设计高水位175.50（吴淞高程系）。码头由上船梯道、靠船设施、系泊设施及护面工程组成。调节坝旅游船停靠码头上船梯道宽3米，水平投影长,24.9米，梯步从160至176，坡度为1:2.0，梯步采用C25砼预制安装；靠船设施在160米修建挡墙，挡墙宽6米，长12米，用C25砼现浇；系船设施在高中低水位分别
12、建设地牛，首尾缆地牛砼体积36立方米/个，外露42锚链3米，横缆地牛砼体积8.16立方米/个，外露12.5锚链2米。开县渠口旅游船停靠码头上船梯道宽3米，水平投影长72.83米，梯步从150.5至161.52， 坡度为1:2.5，从161.52至175.5，坡度为1:3.5，梯步采用C25砼预制安装；靠船设施分别在150.5米、161.52米修建挡墙，挡墙宽3米，长6米，用C25块石砼现浇；系船设施在高中低水位分别建设地牛，首尾缆地牛块石砼体积56立方米/个，外露48锚链3米，横缆地牛块石砼体积13.32立方米/个，外露12.5锚链2米，梯步两侧1:2坡度预制六棱块护面。6、主要工程项目和工程
13、量工程量表序号项目名称单位数量备注1挖方立方米7902块石换填立方米97.83砂垫层立方米5.7641类路缘石米50.7130.42立方米5现浇片石挡墙立方米376.26梯步步10719.25立方米7艏/尾缆地牛立方米2166个8横缆地牛立方米48.966个912.5锚链公斤68.013米/根，8根1042锚链公斤11675米/根，6根11浆砌片石护面立方米6012土纺布平方米123.3第二章 编制依据及说明一、编制依据1、重庆宏源勘测设计有限公司2010年11月实测的1：500水上陆上地形图；2、开县新华、渠口、调节坝移民复建码头建设工程现场踏勘；3、开县旅游局提供的旅游船参数资料。4、开县
14、新华、渠口、调节坝移民复建码头建设工程施工图纸、招标文件。二、设计规范河港工程总体设计规范（JTJ212-2006）；港口工程荷载规范（JTJ215-98）；重力式码头设计与施工规范（JTJ290-98）；斜坡码头及浮码头设计与施工规范（JTJ294-98）；港口工程地基规范（JTJ250-98）；港口道路、堆场铺面设计与施工规范（JTJ296-96）；港口工程混凝土结构设计规范（JTJ267-98）；港口工程质量检验评定标准（JTJ22198）；砌体工程施工质量验收规范（GB50203-2002）；国家标准铸钢锚链GB550-84。其它国家和行业相关规范。第三章、施工图设计概要1、设计标准根据建设规模、重要性等因素确定本工程为三类，其水工建筑物按级建筑物进行设计。2 设计条件 建筑物等级按级建筑物设计。 设计水位及高程（吴淞） 设计水位或高程 设计低水位：145.50m 设计荷载 人行荷载：q5kNm2。 船舶系缆力锚墩设计系缆力：350KN；3结构简介上下船梯步：梯步起于原梯道起点，垂直河岸，至于142米高程河床。梯步采用C25砼预制安装，每块梯步宽长60厘米，4
