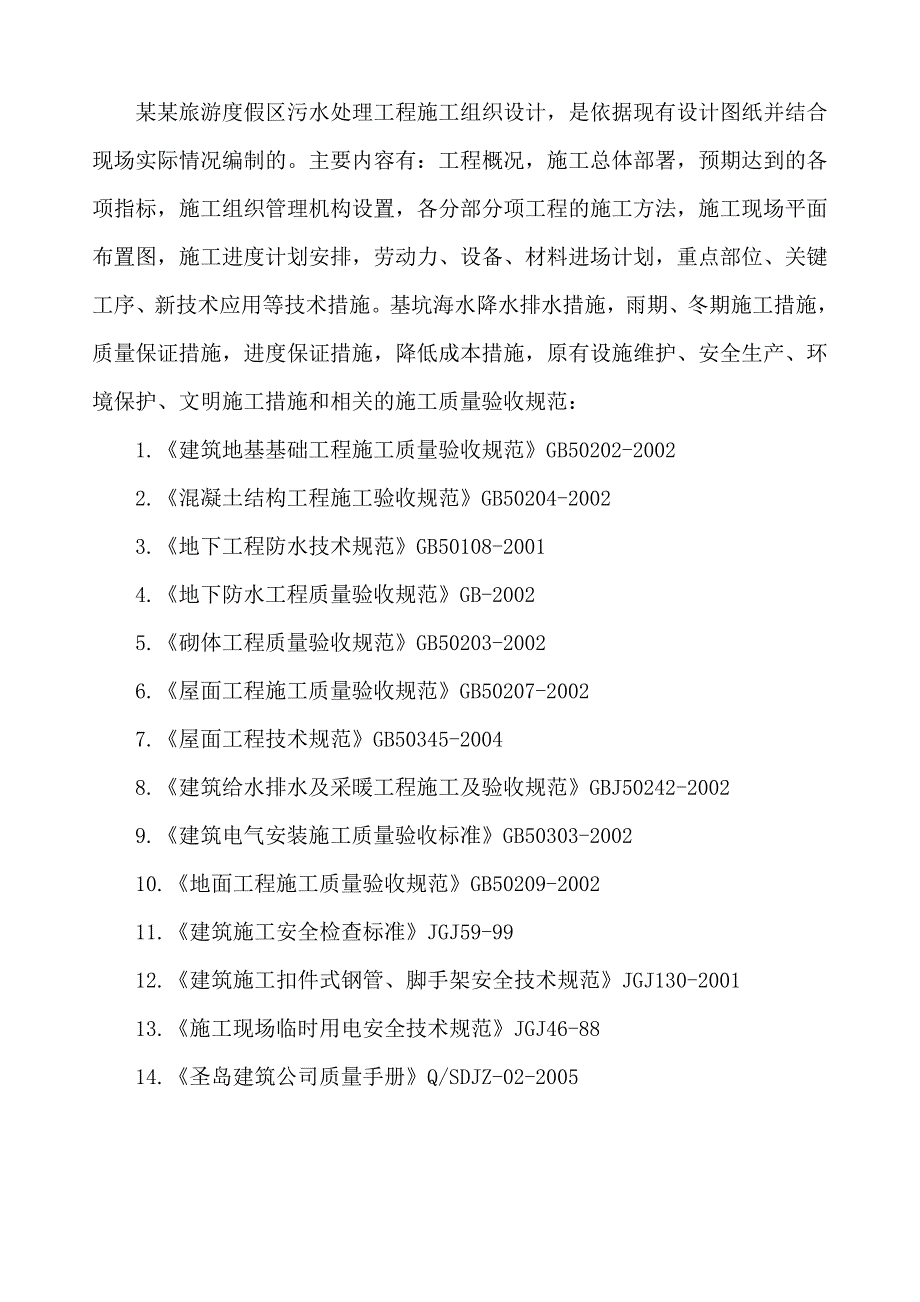

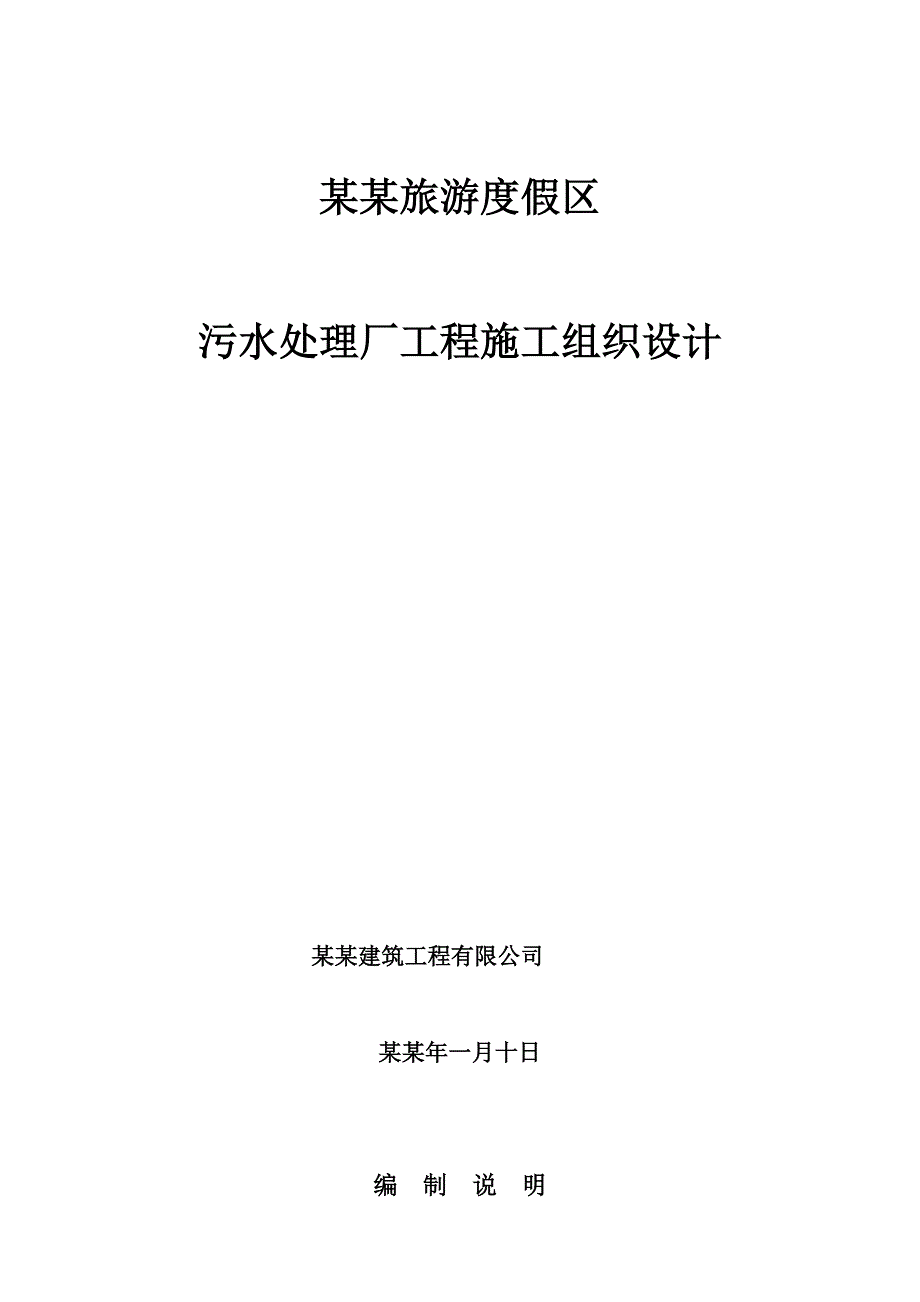

1、某某旅游度假区污水处理厂工程施工组织设计某某建筑工程有限公司某某年一月十日编 制 说 明某某旅游度假区污水处理工程施工组织设计，是依据现有设计图纸并结合现场实际情况编制的。主要内容有：工程概况，施工总体部署，预期达到的各项指标，施工组织管理机构设置，各分部分项工程的施工方法，施工现场平面布置图，施工进度计划安排，劳动力、设备、材料进场计划，重点部位、关键工序、新技术应用等技术措施。基坑海水降水排水措施，雨期、冬期施工措施，质量保证措施，进度保证措施，降低成本措施，原有设施维护、安全生产、环境保护、文明施工措施和相关的施工质量验收规范：1.建筑地基基础工程施工质量验收规范GB50202-2002
2、2.混凝土结构工程施工验收规范GB50204-20023.地下工程防水技术规范GB50108-20014.地下防水工程质量验收规范GB-20025.砌体工程质量验收规范GB50203-20026.屋面工程施工质量验收规范GB50207-20027.屋面工程技术规范GB50345-20048.建筑给水排水及采暖工程施工及验收规范GBJ50242-20029.建筑电气安装施工质量验收标准GB50303-200210.地面工程施工质量验收规范GB50209-200211.建筑施工安全检查标准JGJ59-9912.建筑施工扣件式钢管、脚手架安全技术规范JGJ130-200113.施工现场临时用电安全技

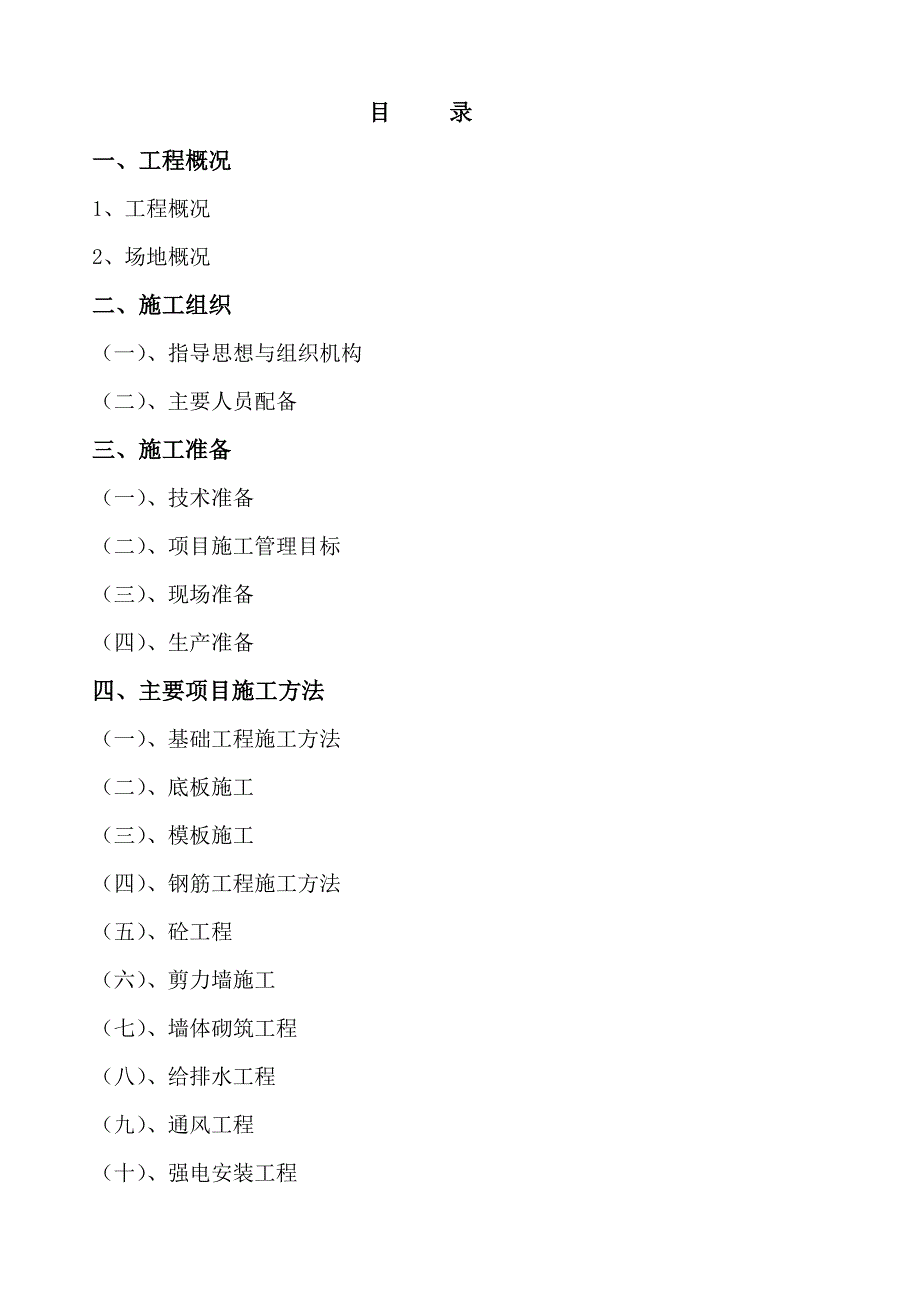

3、术规范JGJ46-8814.圣岛建筑公司质量手册Q/SDJZ-02-2005目 录一、工程概况1、工程概况2、场地概况二、施工组织（一）、指导思想与组织机构（二）、主要人员配备三、施工准备（一）、技术准备（二）、项目施工管理目标（三）、现场准备（四）、生产准备四、主要项目施工方法（一）、基础工程施工方法（二）、底板施工（三）、模板施工（四）、钢筋工程施工方法（五）、砼工程（六）、剪力墙施工（七）、墙体砌筑工程（八）、给排水工程（九）、通风工程（十）、强电安装工程（十一）、防水抗渗工程施工五、工程质量保证措施1、工程质量目标2、工程质量质保体系3、工程质量保证管理制度六、安全生产文明施工1、安全
4、生产2、坚持不懈的进行安全生产教育3、严格执行安全防范措施4、文明施工一、工程概况建筑名称：某某旅游度假区中（污）水处理工程建设单位：由某某房地产集团公司设计单位：华东建筑设计研究院有限公司建设地点：大连小平岛建筑结构形式：框架结构建筑层数：地上一层建筑面积：3874勘察设计单位：施工单位：监理单位：（一）、建筑概况某某旅游度假区中（污）水处理工程，位于原有海水源热泵站和取水泵站的西侧建筑物平面尺寸为102.337.5m，建筑物平面形状为矩形，建筑物总高度为14.1m，内设两层高度不等分别为5.9m和7.5m屋面高度为9.5m和12.5m、13.5m，室内底板顶面标高不等分别为-1.0m；0.
5、6m；0.3m；0.02m；0.00。该工程0.00相当于绝对标高1.00m，室外绝对标高为2.80m，室内外高差1.80m。2、建筑作法2.1、墙体非承重墙选用190、290厚轻集料砼小型空心砌块，墙体均做150高（从地坪完成面起）C20细石砼防水导墙。大型设备机房预留设备搬运孔洞，待设备安装后封砌，管道通过墙面在安装后封砌密实，暖通管道应用防火保温材料填嵌密实。楼梯间、设备机房应按照防火规范要求处理。各类设备机房墙体待设备安装后再砌筑。2.2地下部分地下室外墙和底板均采用密实钢筋砼结构自防水，抗渗等级S6。地下室结构底板防水在砼垫层平整后涂刷JS复合防水涂料2mm厚，上做50厚细石砼保护层
6、，干撒水泥渗透结晶型防水材料一道，地下室外墙套管穿墙采用中国建筑设计标准02J301第4955页地下建筑防水构造。建筑地下部分侧壁外侧平整后涂刷0.8mm厚水泥基渗透结晶型防水涂料，涂刷JS复合防水涂料2mm厚，30厚1：2.5水泥砂浆保护层。2.3屋面防水该工程屋面防水等级为级，防水层耐久年限15年，设防要求为两道，即JS防水涂料和聚氨酯硬泡沫塑料。2.4外墙饰面该工程外墙饰面为金属幕墙2.5散水及排水建筑物四周设散水，室内设置排水沟，详见设计。2.6室内、外初装修待建设单位确定具体施工范围后在作按排。2.7落水排水屋面排水宜采用铸铁落水头及聚氯乙烯(UPVC)落水管有组织排水，水落管隐藏在
7、金属幕墙之内。3结构部分3.1地基基础3.1.1该工程基础为预应力圆形预制桩基础，工程共有898根桩，均为PHC-KF-AB400(95)桩。桩端持力层为强风化石英砂岩，其极限端阻力标准值为10000Kpa，桩端进入持力层深度不小于500mm。桩顶标高不等分别为1.0m;-1.2m;-1.3m，桩长度约为623m。桩要求带砼桩尖或十字型桩尖。桩单桩竖向承载力为1100KN，施工前根据设计要求位置试桩满足承载力后方可继续施工，否则应调整设计后再施工。3.1.2、地下工程防腐要求承台、底板及周边档土墙砼防腐要求 混凝土水灰比不应大于0.45； 应采用铝酸三钙含量不大于5的普通硅酸盐水泥。混凝土应掺
8、钢筋阻锈剂，掺量应见阻锈剂产品的技术资料，且应符合工业防腐设计规范（GB5004695）。3.1.3砼强度等级柱、梁板:C30地下室外墙、基础底板、基础C30（防水密实砼、抗渗等级S6）3.1.4抗震等级本工程为框架结构体系，框架抗震等级为（三）级。3.1.5砌体材料砌筑墙体均采用非承重页岩空心砖砌块。非承重页岩空心砖容重小于等于1200KN /M 3;砌块强度MU3.5，砂浆采用M5.0。3.1.6基础底板厚h=500mm，双层双向配筋，板顶标高0.000.600m。基础地梁500900mm，梁顶标高同底板顶标高，梁底标高1.351.65m。桩冒承台平面几何形式为：三角形、矩形、六边形其截面
9、高度为8001000mm，其底面标高为1.451.65m。集水井顶面标高为1.4m，其地面标高为2.05m。3.1.7该工程属于框架结构，地下室为抗渗砼墙和柱相结合，和独立柱其柱截面尺寸为500500，顶板为井字梁现浇砼梁板。（二）、场地概况1 场地位置小平岛圣岛度假区污水处理工程，位于大连市甘井子区河口湾南侧海域及填海场地，行政区划隶属于大连市甘井子管辖。1.1地貌单元为水下岸坡，现经人工回填、改造，地形较为平坦，标高2.423.14m,最大高差0.72m。1.3地下水 参考海水热泵工程施工实际经验，该场地的地下水和海水会给施工带来诸多不利条件。实际情况如下：地下水实际就是海水的渗透，因为该
10、工程施工地点正处于07年新填的场地。所填土质较杂，有粘土、建筑垃圾、开山石、大小石料。所以认为该地下水类型为潜水，含水层为素填土，与海水贯通，受其补给，水位变化受潮汐作用影响。二、指导思想与组织机构 某某建筑公司本着“质量第一”的方针，为实现本工程建设的优质、高速、安全。文明、低耗的目标而奋斗，为我市建筑业和城市建设作出应有的贡献。（一）、项目法施工实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在创质
11、量优良的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行ISO9002标准和公司质量保证体系文件，达到创优质高效的目标。在本工程施工中实施项目法管理，项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项目事务，其下设技术组、经营组及材料设备组。项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束，共同为优质、安全、高速、低耗地完成项目任务而努力工作。项目经理部对工程项目进行计划管理。计划管理主要体现在工程项目综合进度计划和经济计划，项目经理部的进度计划包括：施工总进度计划，
12、分部分项工程进度计划，施工进度控制计划，设备供应进度计划，竣工验收和试生产计划。经济计划包括：劳动力需用量及工资计划，材料计划，构件及加工半成品需用量计划，施工机具需用量计划，工程项目降低成本措施及降低成本计划，资金使用计划，利润计划等。（二）、组建项目经理部本工程实行项目法施工管理，委派我公司实践经验丰富和管理水平高的同志担任项目部主要负责人，选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、技术负责人、安全主管、材料主管和工程质量组成员组成，组成小平岛圣岛旅游度假区污水处理工程项目经理部。在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、
13、成本等实施计划、组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。作业层人员的配备：我们将组织有多年丰富施工经验的专业施工队伍进行、土方挖掘、打桩工程、钢筋制作绑扎、模板工程制作安装、混凝土浇筑、防水工程、地下排、降水、土方回填等的施工。施工人员均挑选有丰富施工经验和劳动技能的正式工和合同工，分工种组成作业班组，挑选技术过硬、思想素质好的正式职工带班。(三).主要人员配备：1、项目经理 1人：全面主持本项目生产、技术、经营管理等工作2、技术负责人 1人：制定本项目的施工技术措施并组织实施解决施工中技术问题3、质检员安全员各1人：负责工程质量监督检验和评定工作以及负责施工安全工作4、
14、测量人员 2人：负责施工测量定位放线工作5、工程档案兼核算员 1人：负责工程档案及施工进度报表及工作量统计工作6、施工工长 1人：负责施工现场的组织和管理7、材料员 1人：负责材料供应三、施工准备(一).技术准备工作1、组织有关工程技术人员熟悉审查图纸。11.施工图纸是否完整和齐全，施工图纸是否符合国家有关工程设计和施工的方针及政策。施工图纸与其说明书在内容上是否一致，施工图纸及其各组成部分间有无矛盾和错误。 12.建筑图与其相关的结构图，在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确。13.掌握拟建工程的建筑和结构的形式和特点，需要采取哪些新技术。建筑设备及加工定货有何特殊要求等。充分掌握施工部位、技术要求，进行必要的技术交底工作和施工图纸的预审，参加图纸会审。编制主要分部分项工程施工方案，做好施工前各项质量安全技术交底。2、作好场区内的平面布局，合理安排施工现场的布置。3、接通水源、电源进行场地平整，做好工程测量定位和开基前的验线工作。4、编制主要材料.构配件.设备进场计划，做好
