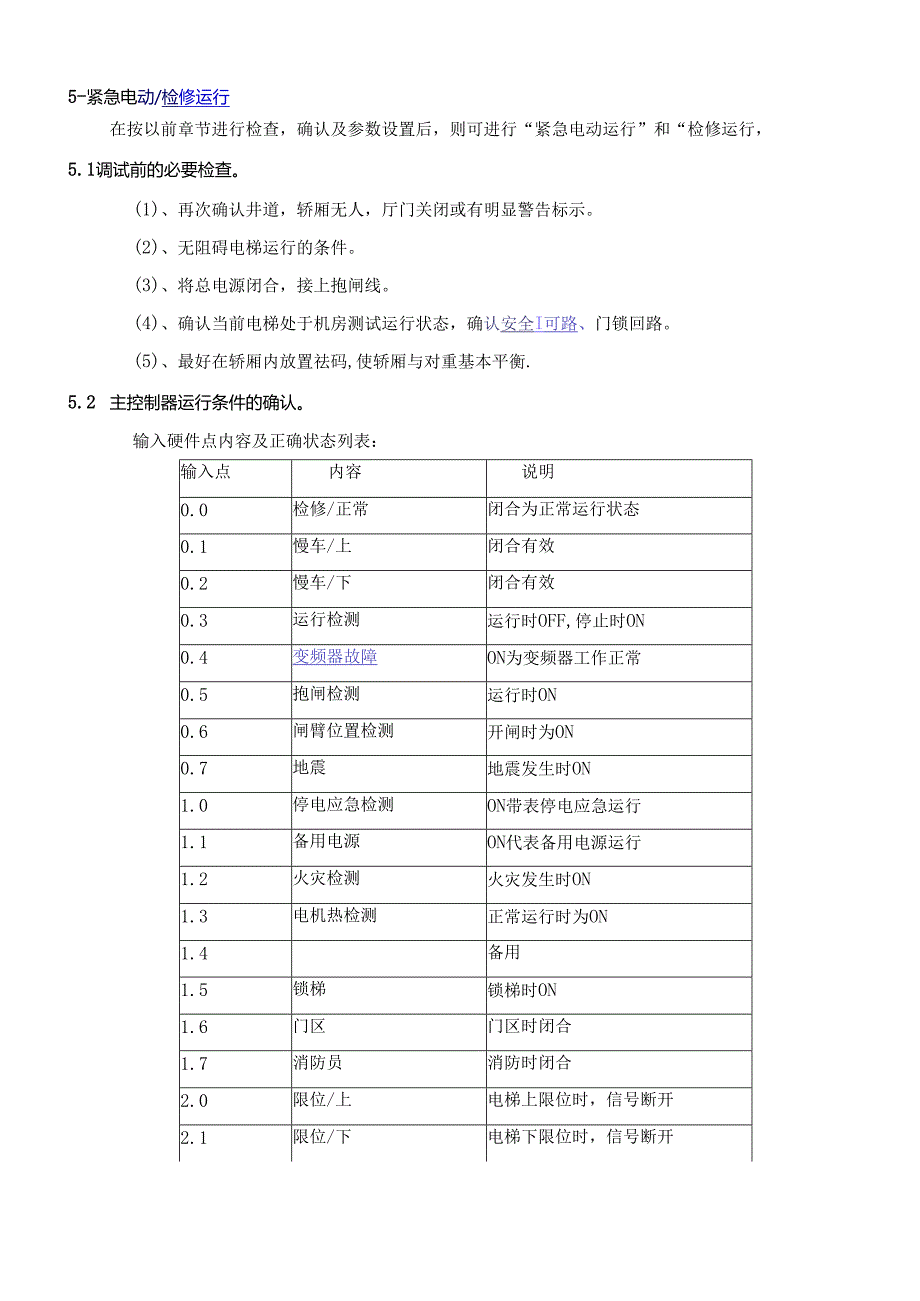

1、5-紧急电动/检修运行在按以前章节进行检查，确认及参数设置后，则可进行“紧急电动运行”和“检修运行，5.1调试前的必要检查。(1)、再次确认井道，轿厢无人，厅门关闭或有明显警告标示。(2)、无阻碍电梯运行的条件。(3)、将总电源闭合，接上抱闸线。(4)、确认当前电梯处于机房测试运行状态，确认安全I可路、门锁回路。(5)、最好在轿厢内放置祛码,使轿厢与对重基本平衡.5.2 主控制器运行条件的确认。输入硬件点内容及正确状态列表：输入点内容说明0.0检修/正常闭合为正常运行状态0.1慢车/上闭合有效0.2慢车/下闭合有效0.3运行检测运行时OFF,停止时ON0.4变频器故障ON为变频器工作正常0.5

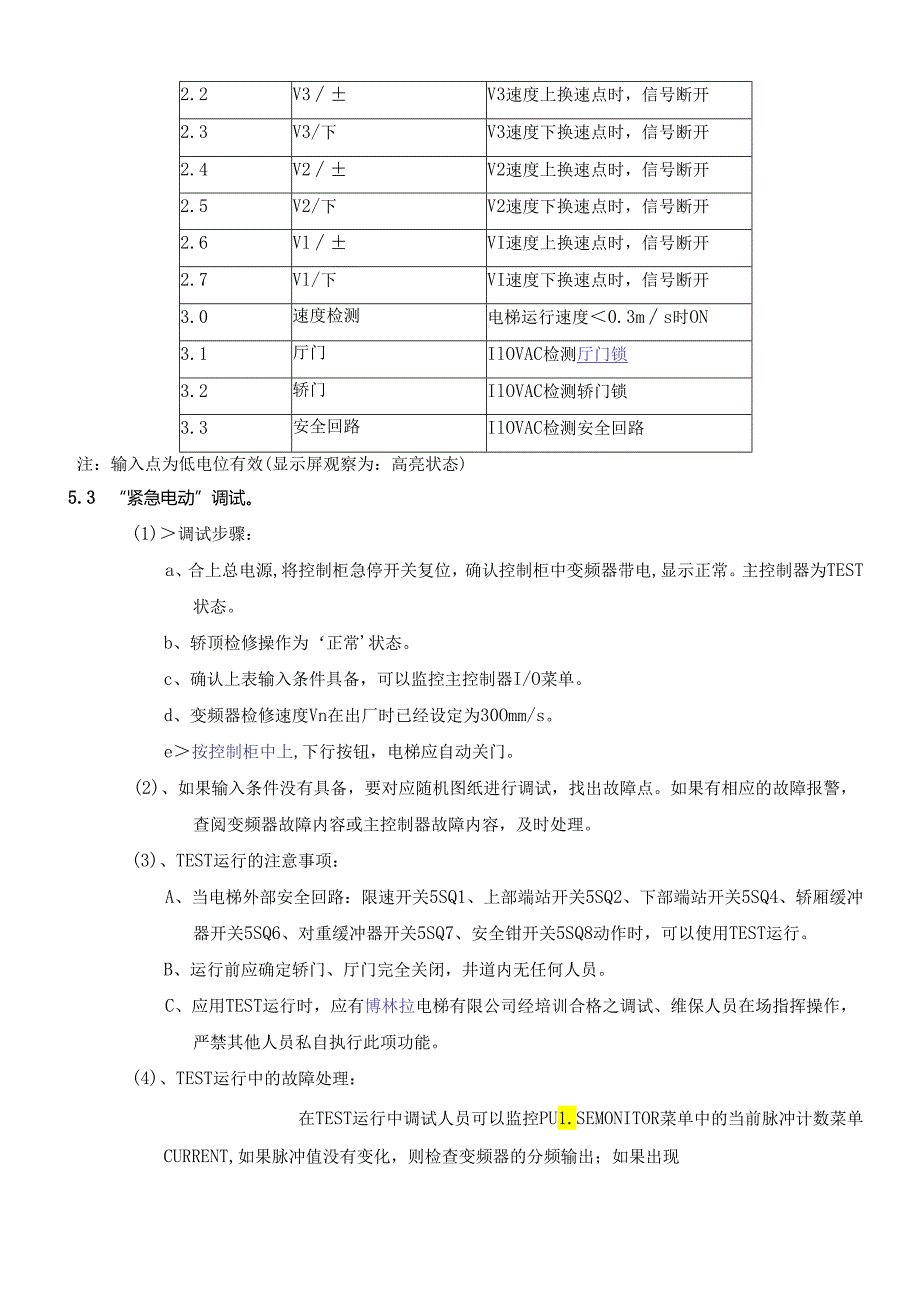

2、抱闸检测运行时ON0.6闸臂位置检测开闸时为ON0.7地震地震发生时ON1.0停电应急检测ON带表停电应急运行1.1备用电源ON代表备用电源运行1.2火灾检测火灾发生时ON1.3电机热检测正常运行时为ON1.4备用1.5锁梯锁梯时ON1.6门区门区时闭合1.7消防员消防时闭合2.0限位/上电梯上限位时，信号断开2.1限位/下电梯下限位时，信号断开2.2V3V3速度上换速点时，信号断开2.3V3/下V3速度下换速点时，信号断开2.4V2V2速度上换速点时，信号断开2.5V2/下V2速度下换速点时，信号断开2.6VlVI速度上换速点时，信号断开2.7Vl/下VI速度下换速点时，信号断开3.0速度检
3、测电梯运行速度0.3ms时ON3.1厅门IlOVAC检测厅门锁3.2轿门IlOVAC检测轿门锁3.3安全回路IlOVAC检测安全回路注：输入点为低电位有效(显示屏观察为：高亮状态)5.3 “紧急电动”调试。(1)调试步骤：a、合上总电源,将控制柜急停开关复位，确认控制柜中变频器带电,显示正常。主控制器为TEST状态。b、轿顶检修操作为正常状态。c、确认上表输入条件具备，可以监控主控制器I/O菜单。d、变频器检修速度Vn在出厂时已经设定为30Omm/s。e按控制柜中上,下行按钮，电梯应自动关门。(2)、如果输入条件没有具备，要对应随机图纸进行调试，找出故障点。如果有相应的故障报警，查阅变频器故障
4、内容或主控制器故障内容，及时处理。(3)、TEST运行的注意事项：A、当电梯外部安全回路：限速开关5SQ1、上部端站开关5SQ2、下部端站开关5SQ4、轿厢缓冲器开关5SQ6、对重缓冲器开关5SQ7、安全钳开关5SQ8动作时，可以使用TEST运行。B、运行前应确定轿门、厅门完全关闭，井道内无任何人员。C、应用TEST运行时，应有博林拉电梯有限公司经培训合格之调试、维保人员在场指挥操作，严禁其他人员私自执行此项功能。(4)、TEST运行中的故障处理：在TEST运行中调试人员可以监控PU1.SEMONITOR菜单中的当前脉冲计数菜单CURRENT,如果脉冲值没有变化，则检查变频器的分频输出；如果出

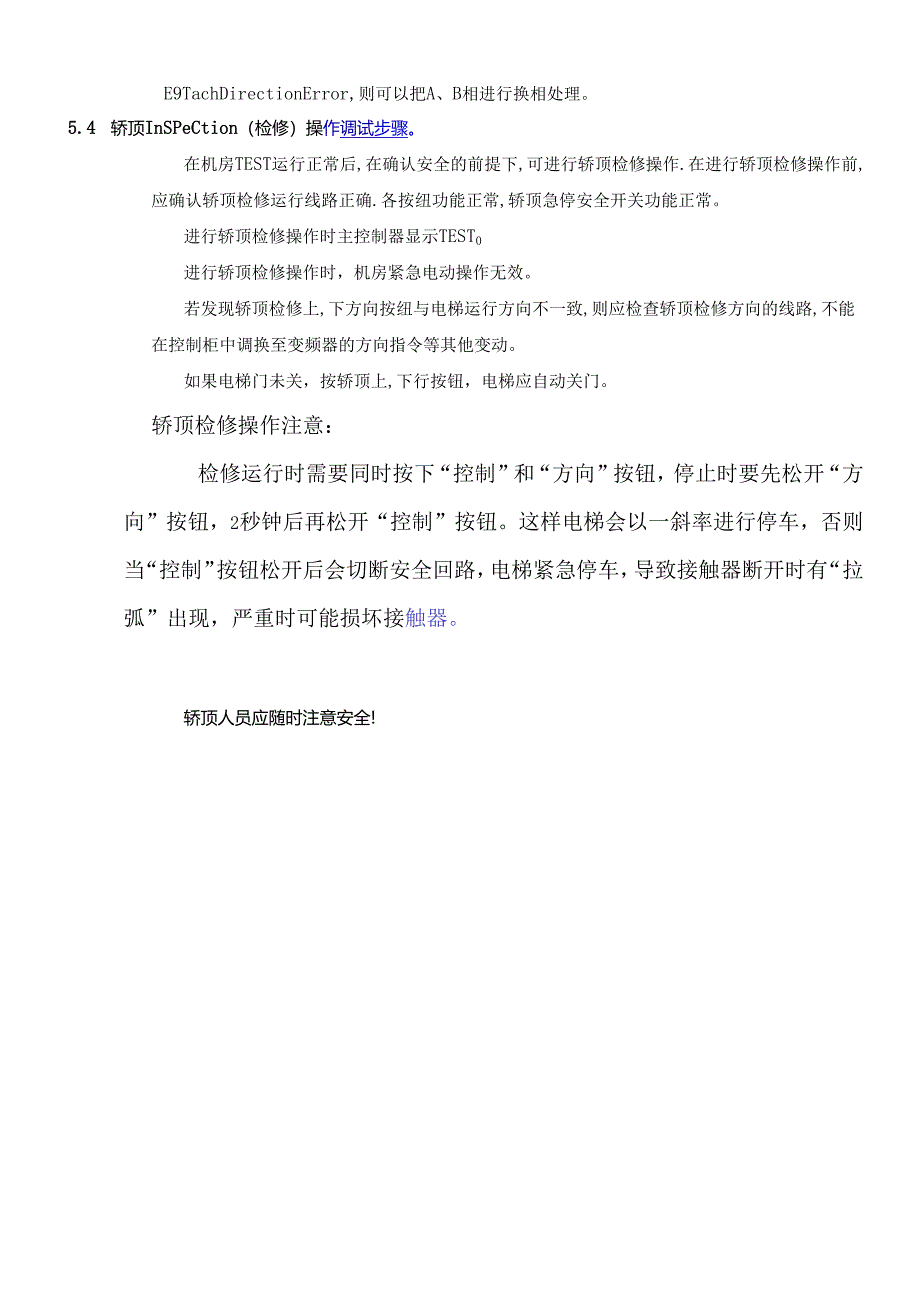

5、现E9TachDirectionError,则可以把A、B相进行换相处理。5.4 轿顶InSPeCtion（检修）操作调试步骤。在机房TEST运行正常后,在确认安全的前提下,可进行轿顶检修操作.在进行轿顶检修操作前,应确认轿顶检修运行线路正确.各按纽功能正常,轿顶急停安全开关功能正常。进行轿顶检修操作时主控制器显示TEST0进行轿顶检修操作时，机房紧急电动操作无效。若发现轿顶检修上,下方向按纽与电梯运行方向不一致,则应检查轿顶检修方向的线路,不能在控制柜中调换至变频器的方向指令等其他变动。如果电梯门未关，按轿顶上,下行按钮，电梯应自动关门。轿顶检修操作注意：检修运行时需要同时按下“控制”和“方向”按钮，停止时要先松开“方向”按钮，2秒钟后再松开“控制”按钮。这样电梯会以一斜率进行停车，否则当“控制”按钮松开后会切断安全回路，电梯紧急停车，导致接触器断开时有“拉弧”出现，严重时可能损坏接触器。轿顶人员应随时注意安全!扫一扫二维码龙注赛尔电援网或搜索：W球总城a联3
