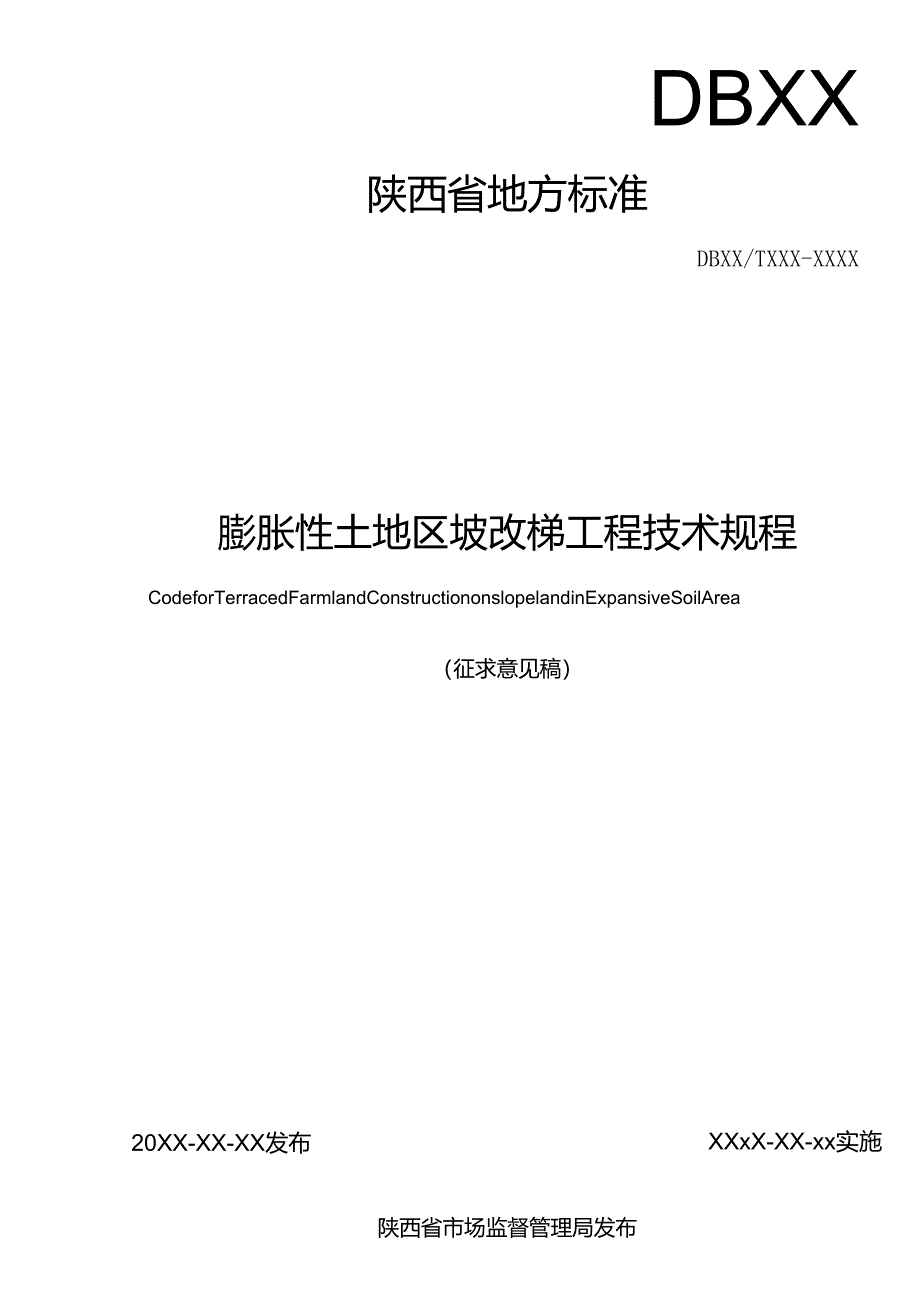

1、ICSxxxxCCSxxxDBXX陕西省地方标准DBXX/TXXX-XXXX膨胀性土地区坡改梯工程技术规程CodeforTerracedFarmlandConstructiononslopelandinExpansiveSoilArea（征求意见稿）20XX-XX-XX发布XXxX-XX-xx实施陕西省市场监督管理局发布目次目次I1范围12规范性引用文件13术语和定义24膨胀性土区坡改梯工程类型25普探工程36梯田工程47灌排工程68配套工程79管理与监测8本文件按照GB/T1.1-2020给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由陕西地
2、建土地工程技术研究院有限责任公司提出。本文件由陕西省自然资源标准化技术委员会归口。本文件起草单位：陕西地建土地工程技术研究院有限责任公司、陕西省土地工程建设集团有限责任公司。本标准主要起草人：本标准由陕西地建土地工程技术研究院有限责任公司负责解释。本标准首次发布。联系信息如下：单位：陕西地建土地工程技术研究院有限责任公司电话：029-86625017地址：陕西省西安市未央区广运潭大道与兴泰七街十字邮编：710021膨胀性土地区坡改梯工程技术规程1范围本文件规定了膨胀性土地区坡改梯工程建设的术语和定义、普探工程、梯田工程、灌排工程、配套工程和管理与监测的要求和内容。本文件适用于陕南膨胀性土区坡改
3、梯工程的设计、施工、验收和管理等，该规程适宜坡度为225。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16453.1-2008水土保持综合治理技术规范坡耕地治理技术GB/T19077粒度分析激光衍射法GB50112-2013膨胀土地区建筑技术规范GB50265-2010泵站设计规范GB50288-2018灌溉与排水工程设计规范GB5084-2005农田灌溉水质标准GB5059&2010雨水集蓄利用工程技术规范GB/T50600-2010渠道防渗工程技术规范GB
4、7870森林土壤碳酸钙的测定HJ802土壤电导率的测定电极法HJ962土壤PH值的测定电位法NY/T1121.4土壤检测第4部分：土壤容重的测定NYT295-1995中性土壤阳离子交换量和交换性盐基的测定S1.190-2007土壤侵蚀分类分级标准S1.207-98节水灌溉技术规范S1.252-2017水利水电工程等级划分及洪水标准S1.2772002水土保持监测技术规程S1.429-2008水资源供需预测分析技术规范TDZT1012-2016土地整治项目规划设计规范TD*1013-2013土地整治项目验收规程TD/T1036-2013土地复垦质量控制标准TD/T1041-2013土地整治工程质
5、量检验与评定规程TD/T1042-2013土地整治工程施工监理规范DB61/T329-2003梯田技术规范DB61/T444-2008机修梯田技术规范DB64/T001-2009梯田建设技术规范3术语和定义3.1 膨胀性Expansivesoil黏土矿物总量大于30%且具有显著的吸水膨胀和失水收缩两种变形特性的黏性土。3.2 自由膨胀率Freeswellingratio人工制备的烘干松散土样在水中膨胀稳定后，其体积增加值与原体积之比的百分率。3.3 膨胀力Swellingforce体积不变的膨胀性土浸水膨胀产生的最大内应力。3.4 旱作梯田Uplandterrace种植旱生作物的梯田。3.5
6、顺坡梯田Slopeterraces田面坡向与山坡坡向相同且出面带有明显坡度的梯田。3.6 反坡梯田Reverseslopeterraces田面坡向与山坡坡向相反且田面微向内倾斜适宜坡度的梯田。3.7 田坎Risterofterrace人工或机耕修筑的保护梯田边坡的台阶状构筑物，包括土质田坎、石质田坎、植物田坎和其他人工材料构建的田坎。3.8 田填Fieldridge位于田坎顶部的人工修筑的土埋，用以分界田面和容蓄梯田田面的降水。3.9 植草护坎Grassslopeprotection针对田坎高度较低、稳定性较好的田坎可以采用植草护坡方式对田坎进行加固防护。3.10 生态营养袋Ecologica
7、lnutritionbag含由聚丙烯(PP)或者聚酯纤维(PET)为原材料，内装有一定配比的耕植土、有机基质、保水剂、肥料，并经双面熨烫针刺无纺布加工而成的新型生态袋，具有高强抗UV、耐酸碱、抗腐蚀、抗冻融等优点。4膨胀性土区坡改梯工程类型4.1 普探工程普探工程指通过对区域内的自然条件、土地利用现状、水土流失情况等进行调查分析，明确项目区地形地貌、气候条件、土质类型、植被种类、水文地质、工程地质及配套设施情况，为梯田工程、灌排工程及配套工程设计施工提供基础数据资料。4.2 梯田工程梯田工程主要包括梯田出面、田坎及田填的设计、施工及验收。膨胀性土区梯田修筑中排水固坎、防风化固坎非常重要，可根据
8、项目区情况在梯田与上部陡坡结合处修建排水措施，田坎采用生态护坡措施确保梯田稳定性。4.3 灌排工程主要包括水源工程、灌溉工程和排水工程，通过设置水泵站、截水沟、排水沟、集水池、蓄水池等工程，有效控制膨胀性土区梯田地表径流等，实现梯田水资源高效利用。4.4 配套工程配套工程是为满足项目区正常运行和作物种植生长的其他必要工程设施，包括道路工程及生态防护工程等。5普探工程5.1 自然环境背景调查自然环境背景调查是普探工程的主要内容，具体调查内容如表1,区域面积较大（大于100oohm2）或条件较复杂区域，先划区再普探；区域面积较小或条件较为单一的区域，可直接进行普探。表1自然环境背景调查具体内容分类
9、主要内容自然地理地理位置、地貌类型、地形坡度等水文气象近10年以上降水、暴雨强度、蒸发量、气温、主风向、平均风速等水文地质地质构造、基岩类型、地表水径流系数、下垫面类型等水土流失水土流失类型、面积、强度等土地利用现状土地利用类型、面积及权属等基础设施交通设施、灌排设施、电力设施等土壤基本性质土体构型、土层厚度、土壤类型、质地、容重、Caeo3含量、pH、有机质等土力学特性抗剪强度、无侧限抗压强度、自由膨胀率、膨胀力等植被状况植被类型、植被覆盖度等社会经济状况面积、人口、劳动力、农业产值、产业结构和人均耕地、人均收入等情况。5.2 测定指标土壤质地、容重、CaCo3含量、pH、有机质及阳离子交换
10、量（CEC）指标分别参照GB/T19077.NY/T1121.4、GB7870、HJ962、NY/T1121.6NYT295-1995推荐的方法测定；土壤膨胀特性指标主要参照GB50112-2013中推荐的方法进行。53其他斐料项目所在地的区域总体规划、水土保持规划、水资源规划、节水灌溉发展规划、防洪规划、土地利用规划、农业发展规划、林业发展规划和生态保护规划。6梯田工程6.1设计根据项目区土质特性，地形地貌、土层厚度及降雨等实际情况，选择梯田类型。梯田类型选用应遵循以下原则：梯田田面水土流失较小，排水顺畅，田坎稳固，梯田安全性高。具体可参照如下：土层较薄，年降雨量较小的区域宜修筑顺坡旱作梯田
11、；土层较厚，年降雨量较大的区域宜修筑反坡排水式旱作梯田。6.1.1 设计暴雨标准梯田防御暴雨标准，一般采用IO年一遇3h6h最大降雨。根据不同区域降雨特点，分别采用当地最易产生严重水土流失的短历时、高强度暴雨量进行计算。6.1.2 田面设计顺坡梯田田面设计：梯田横坡按照顺坡设计(图1),为减少养分及水土流失，顺坡田面坡度35为宜。结合膨胀性土区地形、降雨及作物生长条件，田面宽度615m为宜，田面长度随地形而宜。地形坡度较大时(215),可考虑修筑隔坡梯田。图1顺坡梯田示意图图2反坡梯田示意图反坡梯田出面设计：梯田横坡按照反坡设计(图2),降水沿出面汇至截水沟后再沿排水沟流走。旱作梯田田面坡度3
12、5为宜。田面宽度及长度可参照顺坡梯田田面设计要求。坡面平整及耕作层重构：以田块为平整单元，田面平整高差控制在5cm,土方填挖时应注意保护表土。根据下伏基岩母质类型，确定有效土层厚度，土层厚度不宜小于30cm,土壤理化指标应满足作物生长稳产要求。梯田田块长度、田面宽度应根据地形、地面坡度、机耕条件、土壤性质、干旱程度和利用方向综合确定，可参照土地整治项目规划设计规范(TD/T1012-2016)和梯田建设技术规范(DB64/T001-2009)相关要求。6.1.3 田坎设计田坎设计应遵循安全稳定、占地少、用工省、因地制宜等原则，根据地形、坡度条件，合理确定田块宽度，控制田坎高度。田坎平均高度应不
13、大于3m。根据水土保持工程设计规范(GB51018-2014),进行田坎剖面稳定性计算。当剖面稳定性系数E2.0m时可采用生态营养袋护坎，田坎外坡比1:0.6左右。生态营养袋田坎稳定性可根据水工挡土墙设计规范(S1.379-2007)进行验算。生态袋内充填有一定比例配制的耕植土、有机基质、保水剂及营养肥料等以满足作物生长基本需求。生态袋具有一定透水性但不允许土壤颗粒通过，袋体胀破强度不超过165kPa,以三维排水连接扣为连接件（图3）,可采用横向单行码放进行筑坎（图4）,构成一个稳固的三角结构。田坎填方若大于2.0m,生态袋下埋0.3m。在墙的顶部，将生态袋的长边方向水平垂直于墙面摆放，以确保
14、压顶稳固。图4单坎型生态袋田坎1.1.1.2 稳定剂护坎田坎高度2.0m时宜采用稳定剂护坎（图5）,一般在修筑田坎时添加石灰，辅以各类离子稳定剂等稳定田坎；田坎外坡比为1:0.35。筑坎时从底层开始逐层夯实至预定高度，土壤含水率以12%-16%为宜，夯实度275%,土壤干容重达1.6tm3左右。依据土壤膨胀特性掺入适量的稳定剂处理相应土层，分层进行夯实。随田坎升高，按设计的田坎坡度逐层向内收缩并将坎面拍光。Eooo1.EU0G-夯实基础图5稳定剂固坎夯实1.1.1.3 植草护坎在生态袋护坎和稳定剂护坎基础上，可附加植草护坎技术在田坎外围加以防护，以减少径流对田坎的冲刷。护坎植物宜选择当地根系较
