《气压焊焊接缺陷及消除措施.docx》由会员分享，可在线阅读，更多相关《气压焊焊接缺陷及消除措施.docx（2页珍藏版）》请在第壹文秘上搜索。

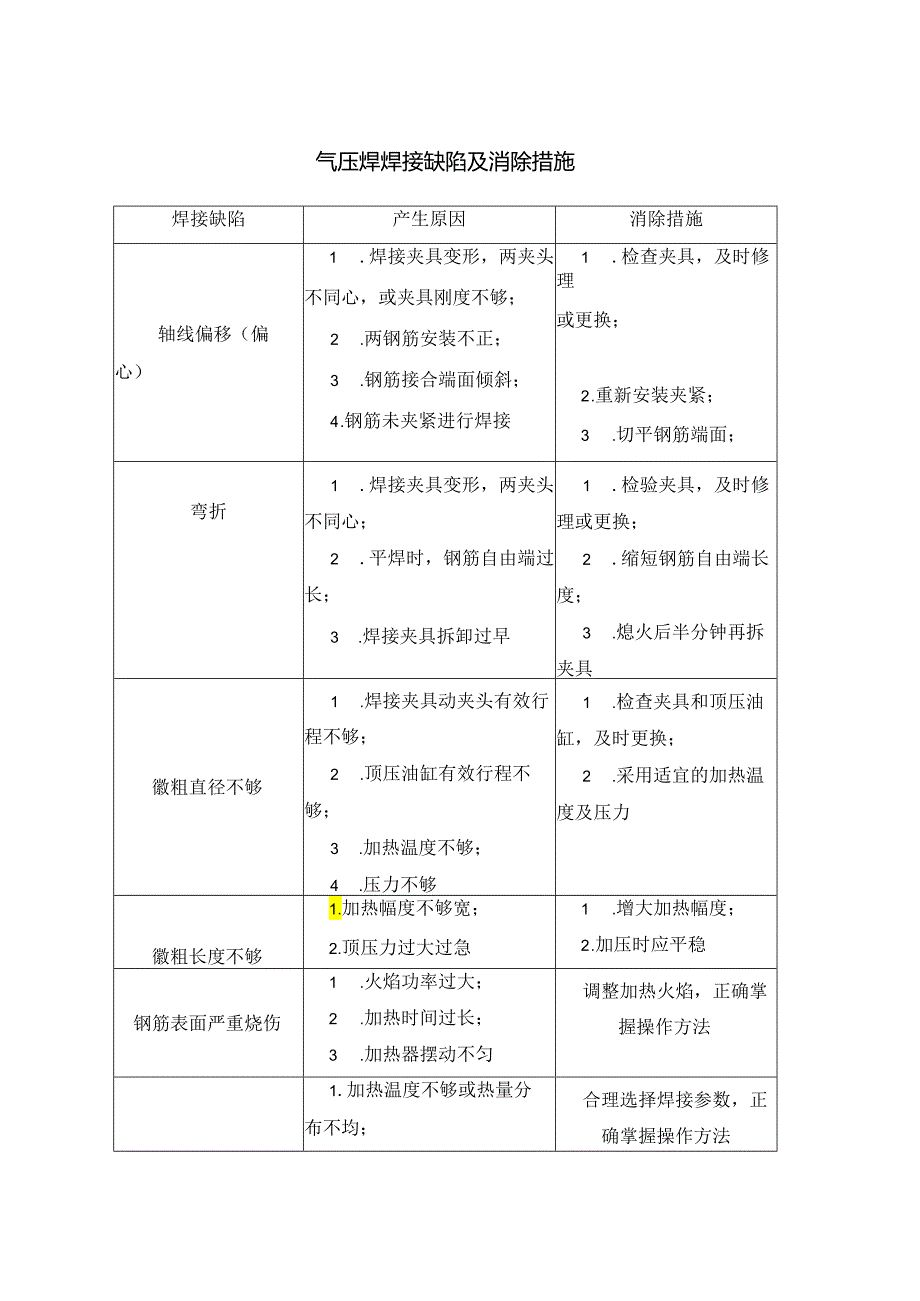

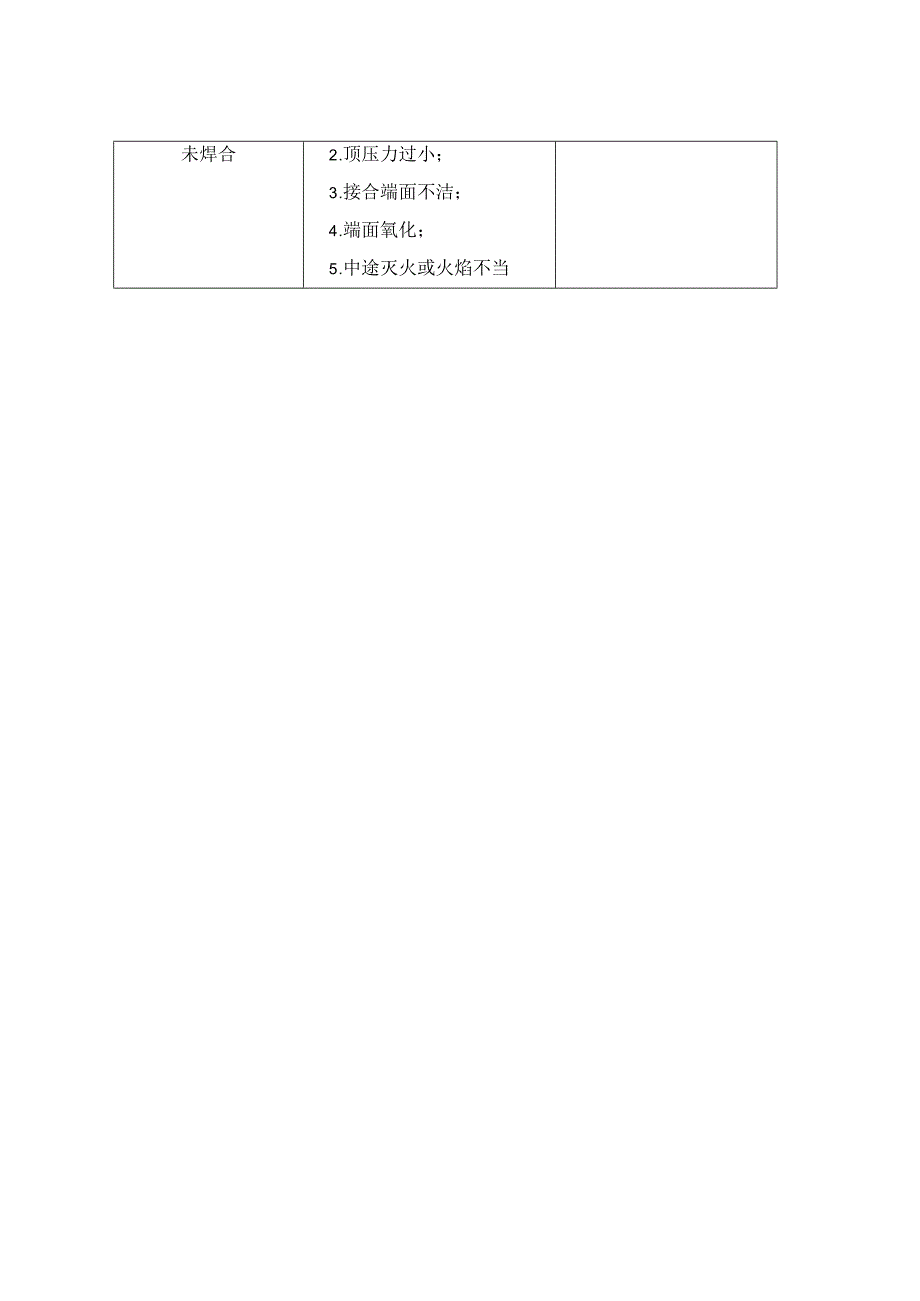

气压焊焊接缺陷及消除措施焊接缺陷产生原因消除措施轴线偏移（偏心）1 .焊接夹具变形，两夹头不同心，或夹具刚度不够；2 .两钢筋安装不正；3 .钢筋接合端面倾斜；4 .钢筋未夹紧进行焊接1 .检查夹具，及时修理或更换；2 .重新安装夹紧；3 .切平钢筋端面；4 .夹紧钢筋再焊弯折1 .焊接夹具变形，两夹头不同心；2 .平焊时，钢筋自由端过长；3 .焊接夹具拆卸过早1 .检验夹具，及时修理或更换；2 .缩短钢筋自由端长度；3 .熄火后半分钟再拆夹具徽粗直径不够1 .焊接夹具动夹头有效行程不够；2 .顶压油缸有效行程不够；3 .加热温度不够；4 .压力不够1 .检查夹具和顶压油缸，及时更换；2 .采用适宜的加热温度及压力徽粗长度不够1.加热幅度不够宽；2.顶压力过大过急1 .增大加热幅度；2 .加压时应平稳钢筋表面严重烧伤1 .火焰功率过大；2 .加热时间过长；3 .加热器摆动不匀调整加热火焰，正确掌握操作方法1.加热温度不够或热量分布不均；合理选择焊接参数，正确掌握操作方法未焊合2 .顶压力过小；3 .接合端面不洁；4 .端面氧化；5 .中途灭火或火焰不当
