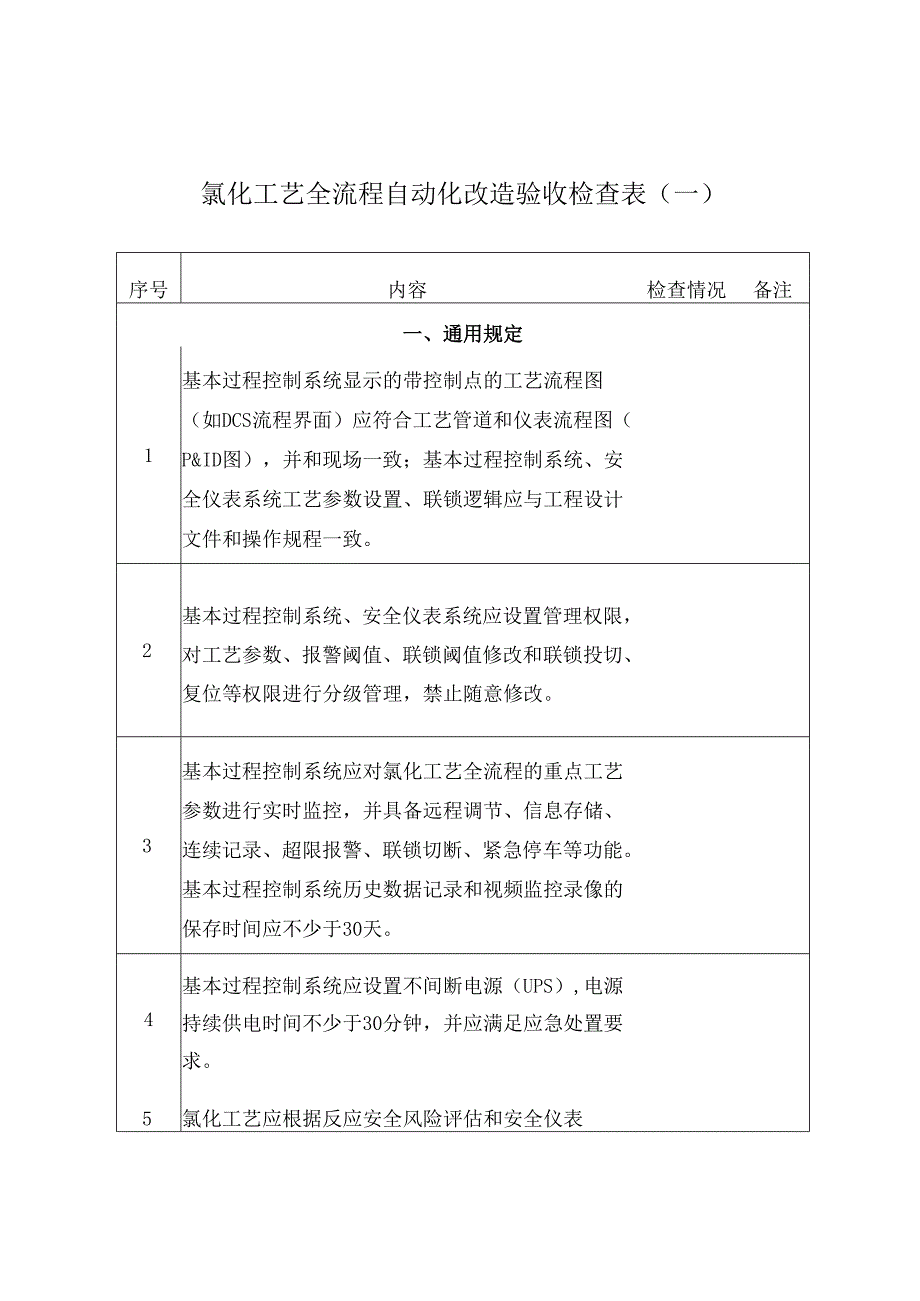

1、氯化工艺全流程自动化改造验收检查表（一）序号内容检查情况备注一、通用规定1基本过程控制系统显示的带控制点的工艺流程图（如DCS流程界面）应符合工艺管道和仪表流程图（P&ID图），并和现场一致；基本过程控制系统、安全仪表系统工艺参数设置、联锁逻辑应与工程设计文件和操作规程一致。2基本过程控制系统、安全仪表系统应设置管理权限，对工艺参数、报警阈值、联锁阈值修改和联锁投切、复位等权限进行分级管理，禁止随意修改。3基本过程控制系统应对氯化工艺全流程的重点工艺参数进行实时监控，并具备远程调节、信息存储、连续记录、超限报警、联锁切断、紧急停车等功能。基本过程控制系统历史数据记录和视频监控录像的保存时间应不

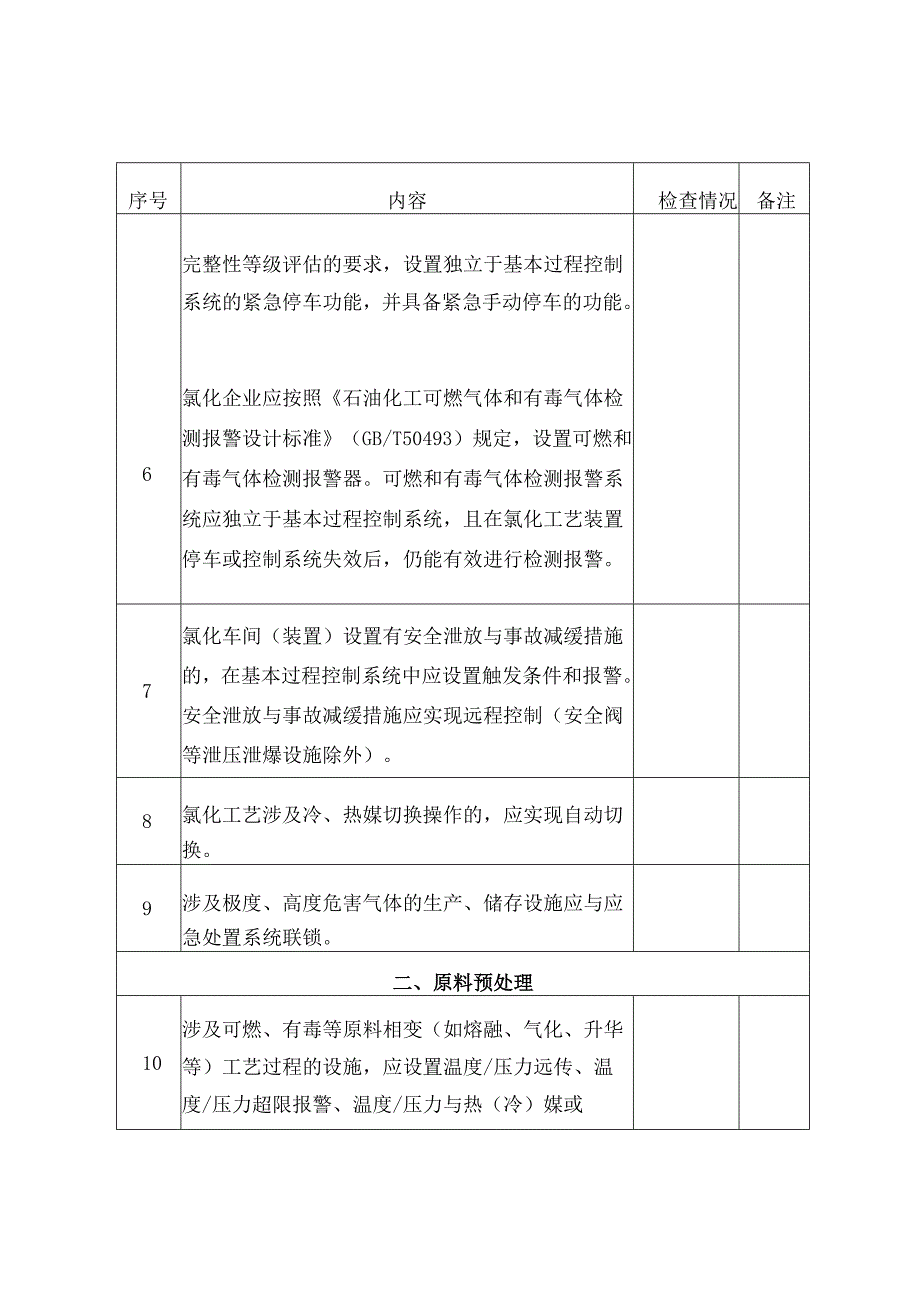

2、少于30天。4基本过程控制系统应设置不间断电源（UPS）,电源持续供电时间不少于30分钟，并应满足应急处置要求。5氯化工艺应根据反应安全风险评估和安全仪表序号内容检查情况备注完整性等级评估的要求，设置独立于基本过程控制系统的紧急停车功能，并具备紧急手动停车的功能。6氯化企业应按照石油化工可燃气体和有毒气体检测报警设计标准（GB/T50493）规定，设置可燃和有毒气体检测报警器。可燃和有毒气体检测报警系统应独立于基本过程控制系统，且在氯化工艺装置停车或控制系统失效后，仍能有效进行检测报警。7氯化车间（装置）设置有安全泄放与事故减缓措施的，在基本过程控制系统中应设置触发条件和报警。安全泄放与事故减

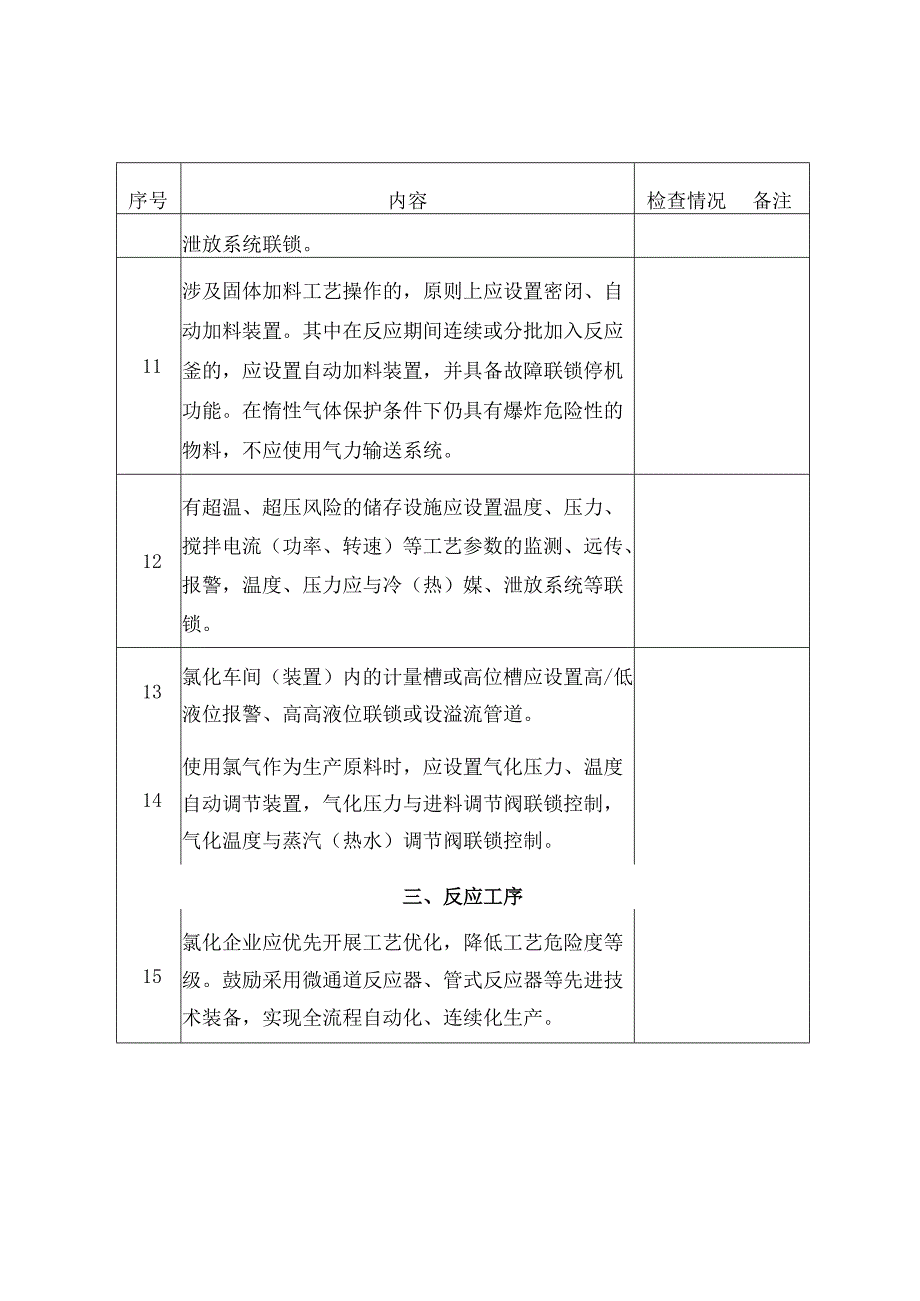

3、缓措施应实现远程控制（安全阀等泄压泄爆设施除外）。8氯化工艺涉及冷、热媒切换操作的，应实现自动切换。9涉及极度、高度危害气体的生产、储存设施应与应急处置系统联锁。二、原料预处理10涉及可燃、有毒等原料相变（如熔融、气化、升华等）工艺过程的设施，应设置温度/压力远传、温度/压力超限报警、温度/压力与热（冷）媒或序号内容检查情况备注泄放系统联锁。11涉及固体加料工艺操作的，原则上应设置密闭、自动加料装置。其中在反应期间连续或分批加入反应釜的，应设置自动加料装置，并具备故障联锁停机功能。在惰性气体保护条件下仍具有爆炸危险性的物料，不应使用气力输送系统。12有超温、超压风险的储存设施应设置温度、压力、
4、搅拌电流（功率、转速）等工艺参数的监测、远传、报警，温度、压力应与冷（热）媒、泄放系统等联锁。13氯化车间（装置）内的计量槽或高位槽应设置高/低液位报警、高高液位联锁或设溢流管道。14使用氯气作为生产原料时，应设置气化压力、温度自动调节装置，气化压力与进料调节阀联锁控制，气化温度与蒸汽（热水）调节阀联锁控制。三、反应工序15氯化企业应优先开展工艺优化，降低工艺危险度等级。鼓励采用微通道反应器、管式反应器等先进技术装备，实现全流程自动化、连续化生产。序号内容检查情况备注16氯化反应釜应设温度、压力、液位（称重）、搅拌（循环泵）电流（功率、转速）、进料流量、参加反应物质的配料比、冷（热）媒压力（流
5、量）等工艺参数的监测、远传；有关工艺参数应与反应物料进料、氯化剂进料、冷（热）媒和泄放系统联锁。17氯化反应釜紧急冷却系统与反应温度进行联锁，并能自动启动。18符合135号文附件1.3氯化工艺安全控制设计指导方案（试行）的其他要求。四、产品后处理19反应产物因酸解、碱解（仅调节PH值的除外）、萃取、脱色、蒸发、结晶等涉及加热工艺过程的，当热媒温度高于设备内介质沸点的，应设置温度自动监测、远传、报警，温度高高报警与热媒联锁切断。20涉及氯化物的蒸（精）僧、浓缩单元的温度、压力、液位等工艺参数应实现监测、远传，并与冷（热）媒等联锁。根据蒸（精）偏过程风险评估结果，如果热媒温度超过TD24,涉及氯化
6、物的蒸（精）谓釜、蒸（精）福塔的再沸器等应配备紧序号内容检查情况备注急冷却系统。21蒸储蒸发、吸收吸附、结晶、萃取、非均相分离、干燥、粉碎筛分等操作单元的自动化控制应符合135号文附件2山东省化工过程操作单元机械化、自动化设计指导方案（试行）的要求：（1）进料、出料、操作过程应实现机械化、自动化。（2）操作单元应实现集中控制。五、产品包装22氯化车间（装置）内的包装作业应采用自动化包装。23氯化车间（装置）外涉及具有爆炸、甲乙类火灾、中毒窒息等危险性的氯化物包装作业也应采用自动化包装，确因技术装备问题无法实现固态产品自动化包装的，企业应组织开展安全可靠性论证，尽可能采取安全风险削减措施，形成论
7、证评估报告，报市级应急管理部门。六、危险化学品储运24气体氯化剂储罐应设置温度、压力等工艺参数序号内容检查情况备注的监测、远传、报警和超限控制措施。25构成重大危险源的危险化学品储罐区，应按照危险化学品重大危险源监督管理暂行规定（原国家安全监管总局令第40号）要求，设置自动化控制系统。其他危险化学品储罐应设置液位高、低超限报警和联锁控制措施。26公称直径大于或等于30m或公称容积大于或等于100OOm3的储罐、储存I级和11级毒性液体的储罐、容量大于或等于100011?的甲B和乙A类可燃液体的储罐、容量大于或等于3000n?的其他可燃液体储罐，其物料进出口管道靠近罐体处应设置紧急切断阀。27符
8、合山东省液氯储存装置及其配套设施安全改造和液氯泄漏应急处置指南（鲁安办发（2023）14号）中的要求。28储存、输送等操作单元的自动化控制应符合135号文附件2山东省化工过程操作单元机械化、自动化设计指导方案（试行）的要求。（1）固体、气体、液体的储存、输送等过程应实现机械化、自动化。（2）储存、输送等操作单元应实现集中控制。序号内容检查情况备注七、公辅工程29冷冻盐水、循环水等冷却系统应设置温度、压力异常报警措施，冷却系统循环泵应设置备用泵。30导热油炉应设置出口温度、压力、流量异常等报警和联锁控制措施。导热油管道进入氯化车间（装置）处应设置紧急切断阀。31蒸汽系统应设置温度、压力异常报警和控制措施。热水罐应设置温度异常报警措施。32仪表气供气系统应设置压力异常报警措施。仪表气应设置储气罐作为稳压、缓冲设备，仪表气源应满足断电或供气源故障等异常后不低于15分钟并应满足应急处理的供气要求。33涉及氯化工艺的公辅工程应根据工艺安全需要，设置自动启停、联锁切断等自动化控制措施。氯化工艺装置全流程自动化改造验收检查表（二）检查单位：检查时间:企业名称不符合项及整改建议检查人员人员签名：年月日
