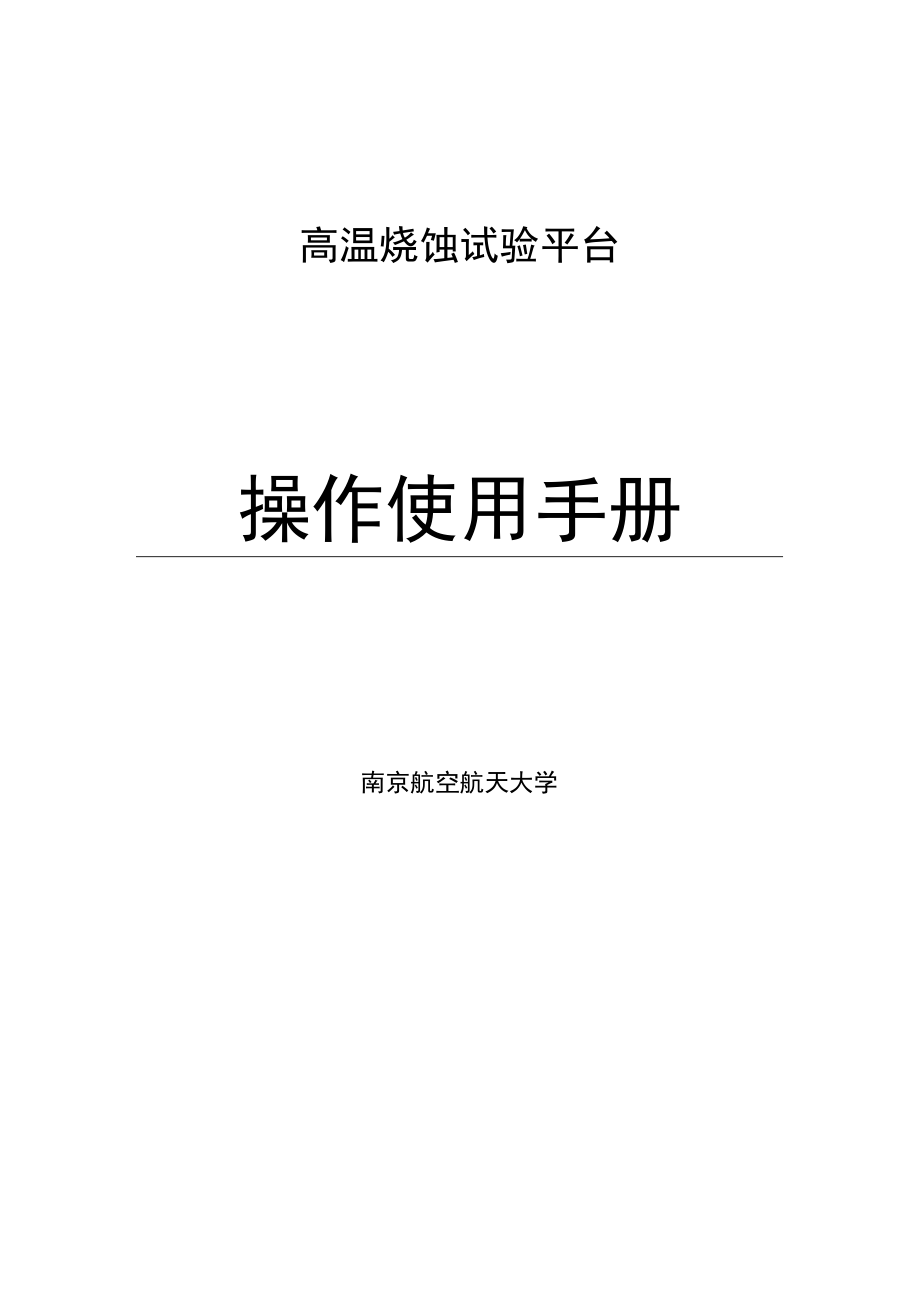

1、高温烧蚀试验平台操作使用手册南京航空航天大学能源与动力学院202研究室安全申明为避免可能的危险,请按规定使用该套设备。如出现损坏,非专业人士请勿擅自打开维修。当心有毒气体:设备运行可能产生有害气体,请注意保持通风环境。当心高温表面:设备运行处于高温环境,请勿直接接触设备表面。瓜远离易燃易爆危险物品。禁止液体、金属碎片浸入机器内部,注意防潮,以免引起安全事故。灭火设备应当安装在设备的附近,而且应当便于触及到。目录1 .产品概述11.l产品简介11.2产品设计图12 .操作说明23 .安全注意事项21.产品概述1.1 产品简介为更好地模拟航空发动机内燃气环境并开展相关烧蚀试验,试验平台设计选用氧乙

2、快火焰作为高温烧蚀燃气源高温烧蚀试验平台,本课题组设计的高温烧蚀试验平台主要包括试验台台柜、燃气喷嘴、供气系统、温度测量系统、水冷保护系统。试验台设计使用温度范围限定在IOOOt1900。1.2 产品设计图2 ,操作说明D每次试验开始之前需要拧紧烧蚀喷枪的旋转阀门,确保没有漏气现象。2)开启水冷循环保护装置,检查是否正常工作。3)安装待烧蚀试件,炉膛背面可以接入热电偶实时检测试件温度。4)将氧气瓶和乙快瓶保持至少2米以上的距离,并通过氧乙快专用气管连接至烧蚀平台喷枪的对应接口,开启气瓶阀门。5)将喷枪滑台远离烧蚀炉膛,先打开氧气阀门,旋转大概15度左右,然后再旋转开启乙快阀门,听到气流声以后,

3、用点火装置点燃喷枪口。6)根据试验需求,再调节喷枪火焰的大小、角度、聚焦程度等。7)穿戴好隔热手套,缓慢推动滑台至合适的烧蚀距离。8)完成烧蚀试验后,先将滑台远离炉膛,关闭氧气阀门,再关闭乙快阀门。9)关闭氧气瓶和乙快瓶的阀门,拆除相应的装置,清理试验台废料。3 .安全注意事项1、氧气瓶和乙快瓶一定要安装回火阀装置,且保持安全距离至少2米以上。2、每次烧蚀点火阶段,火焰不能立刻达到充分燃烧状态会产生黑烟,这时喷枪嘴部会有不同程度的碳化现象,需要每次试验完成后用砂纸打磨几下喷枪口,可以有效避免喷枪堵塞造成回火。3、试验结束,喷枪阀门拧紧断气时,可能会出现爆燃,声音巨大,属于正常现象。4、如果发生回火,请立刻关闭乙快瓶和氧气瓶总阀门,然后再关闭喷枪上的气阀,后续再采取灭火措施。5、定期检测喷枪是否有漏气的隐患,可以接通惰性气体配合肥皂水进行简单检查。
