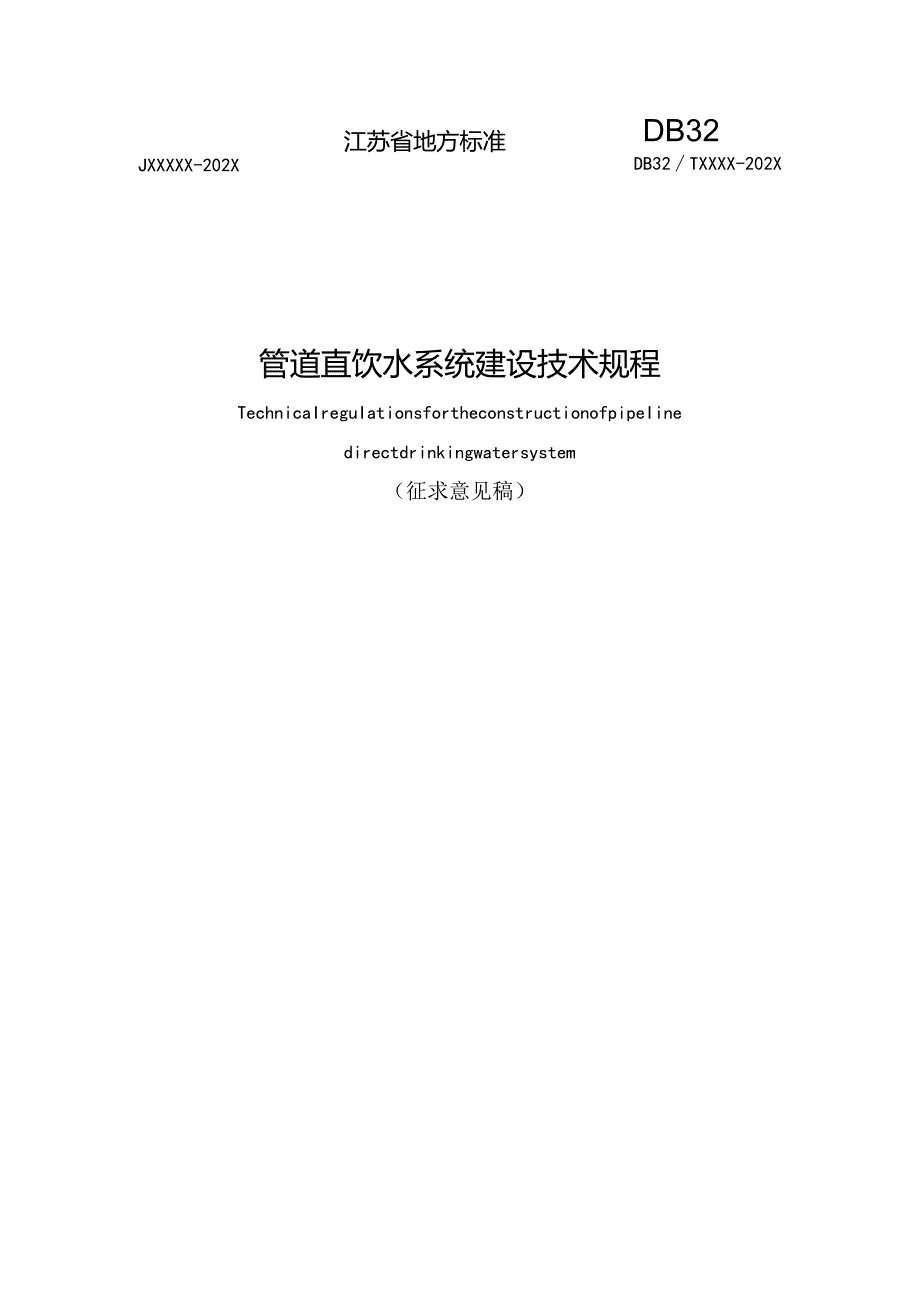

1、江苏省地方标准DB32JXXXXX-202XDB32TXXXX-202X管道直饮水系统建设技术规程TechnicaIreguIationsfortheconstructionofpipeIinedirectdrinkingwatersystem（征求意见稿）1总则12 术语23 基本规定34系统设计41. 1水处理工艺44. 2管路系统设计45. 3直饮水机房85安全防护116. 1反恐防范要求115.2 电气设备安全115.3 自控系统安全125. 4信息系统安全126. 5施工安全136施工安装1447. 1一般规定146. 2设备安装157. 3管道敷设157调试与验收178. 1调试1

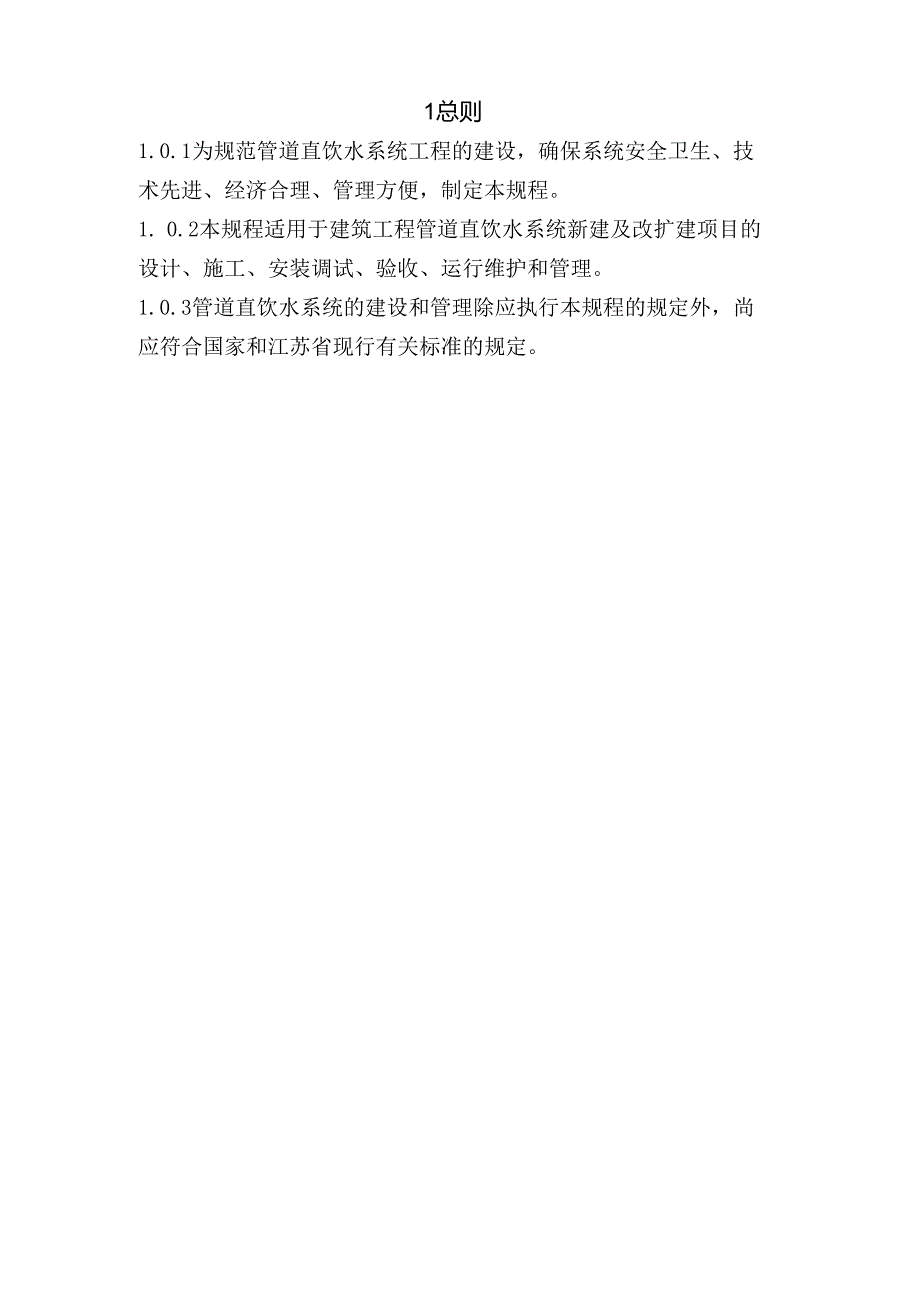

2、77.2验收188运行维护和管理218. 1一般规定218 .2管网维护219 .3设施维护228. 4水质检验239. 5运行管理258.6应急管理26附录A在线检测水质指标的检测方法和仪器技术参数27本规程用词说明27引用标准名录29条文说明311总则1.0.1为规范管道直饮水系统工程的建设，确保系统安全卫生、技术先进、经济合理、管理方便，制定本规程。1. 0.2本规程适用于建筑工程管道直饮水系统新建及改扩建项目的设计、施工、安装调试、验收、运行维护和管理。1.0.3管道直饮水系统的建设和管理除应执行本规程的规定外，尚应符合国家和江苏省现行有关标准的规定。2术语2. 0.1管道直饮水系统p
3、ipesystemforfinedrinkingwater以市政自来水或符合生活饮用水卫生标准GB5749的水为原水，经过进一步深度净化处理后的直饮水符合生活饮用水管道分质直饮水卫生规范DB32/T761标准，通过独立封闭的供水与回水管路输送，供给用户直接饮用的供水系统；系统包括水处理机房、水处理设备、供水与回水管路。2. 0.2同程式循环供水coroutineloop管道直饮水系统中每个配水点的供水与回水管路长度之和相等或近似相等的供水方式。2. 0.3瞬时高峰用水量instantaneouspeakflowrate用水量最集中的时间段内，在规定的时间间隔内的平均流量。2. 0.4定时循环流
4、量circulatingflow管道直饮水系统在循环状态下，回水单位时间内回流到净水设备的水量，其值根据系统容积和循环时间确定。3基本规定3. 0.1管道直饮水系统卫生要求应符合江苏省地方标准生活饮用水管道分质直饮水卫生规范DB32/T761的规定。3.0.2管道直饮水系统应与建筑主体工程同步设计、同步施工、同步投入使用。3. 0.3管道直饮水系统应遵循安全、卫生、节能、环保的原则。3.0.4管道直饮水系统的设计、施工应由具有相应能力的单位承担。管道直饮水系统竣工后，应由当地供水主管部门和卫生监督部门参与验收认定合格后，方可正式投入使用。3.0.5管道直饮水系统宜配备水质在线仪表及查询终端，终
5、端具备水质、用水量查询以及水费缴纳等功能。3.0.6管道直饮水供水和回水管路不得与自来水和其他管路连通。3.0.7管道直饮水系统水处理设施宜独立设置，与生活用水设施共用机房时，应有物理隔断措施。3.0.8管道直饮水系统应设置远程视频监控系统，机房应设置防入侵报警系统等技防、物防安全措施。3.0.9管道直饮水系统的抗震设计应符合现行国家标准建筑机电工程抗震设计规范GB50981的有关规定。4系统设计4.1水处理工艺4.1.1水处理工艺流程应合理，并应符合处理设备节能、自动化程度高、布置紧凑、管理操作简便、运行安全可靠等要求。4.1.2深度净化处理应根据原水水质和处理后的水质标准进行选择，宜采用超
6、滤、纳滤或超滤纳滤联用的膜处理技术。4. 1.3不同的膜处理应相应配套预处理、后处理和膜的清洗工艺，并应符合下列规定：1预处理可采用多介质过滤器、活性炭过滤器、精密过滤器、微滤、KDF处理、化学处理或膜过滤等；2后处理可采用消毒灭菌；3膜的清洗可采用物理清洗或化学清洗，可根据不同的膜组件及膜污染类型进行系统配套设计。4.1.4 水处理工艺中应有水质消毒措施。选用紫外线消毒，紫外线的有效计量不应低于40mJcm2,紫外线消毒设备应符合现行国家标准城市给排水紫外线消毒设备GB/T19837的规定；选用臭氧消毒，臭氧与水接触时间不小于12min,应设置臭氧尾气排放或处理装置；选用其他消毒方式的，应符
7、合现行行业标准建筑与小区管道直饮水系统技术规程CJJ/T11O的规定。4.1.5 深度净化处理系统排出的浓水宜回收利用。4. 2管路系统设计4. 2.1管道直饮水系统水量计算及管径的确定应符合下列规定：1系统最高日直饮水量、瞬时高峰用水量、水处理工艺产水量等计算详见现行行业标准建筑与小区管道直饮水系统技术规程CJJ/THOo2最高日直饮水定额可按表4.2.1选用。表4.2.1最高日直饮水定额用水场所单位最高日直饮水定额住宅楼、公寓1./（人d）2.55.0办公楼1./（人d）1.02.0教学楼1./（人d）1.02.0旅馆1./（床d）2.03.0医院1./（床cl）2.0-3.0体育场馆1.
8、/（人场）0.2会展中心（博物馆、展览馆）1./（人次）0.4航站楼、火车站、客运站1./（人次）0.20.4注：1.本表中定额仅为直饮水用水量。2.其他类型建筑最高日直饮水定额亦可根据用户要求确定。3供水和回水管路内水流速度宜符合表4.2.2的规定管道公称直径水流速度DN232（mm）1.0msl.5msDN32（mm）0.6msl.0ms4.2.2管道直饮水系统分区高层建筑管道直饮水供水应竖向分区，分区压力应符合下列规定：1住宅各分区最低水嘴处的静水压力不宜大于O.35MPa;2其余建筑各分区最低水嘴处的静水压力不宜大于0.40MPa;3各分区最不利饮水嘴的水压，应满足用水水压的要求，不宜
9、小于0.03MPao4.2.3管道直饮水系统供水和回水管路形式应符合下列规定：管道直饮水系统设计应设循环管路，供水和回水管路应设计为同程式，直饮水在供水和回水管路中的停留时间应不超过6h。4.2.4管道直饮水系统管路设计要求应符合下列规定：1管道直饮水系统中建筑物内、外部供水和回水管路的型式应根据建筑总体规划和建筑物性质、规模、高度以及系统维护管理和安全运行等条件确定。3管道直饮水系统可在直饮水供水机房内设分区供水泵或设不同性质建筑物的供水泵，或在建筑物内设减压阀竖向分区供水。4每栋建筑的供水和回水管路应设检修阀门。根据实际情况，阀门井内应设置压力调节阀、切断阀等。根据区域管路规模，应分区设置
10、放空阀、泄水阀，并应有防污染措施。5每栋建筑的循环回水管接至室外回水管段之前宜采用安装流量平衡阀等措施。6建筑物内高区和低区供水管路的回水管连接至同一循环回水干管时，高区回水管上应设置减压稳压阀，前后均应设置压力表，并保证系统循环。7供水和回水管路循环立管上端和下端应设阀门，供水管路应设检修阀门。在管路最低端应设排水阀，管路最高处应设排气阀。排气阀处应有滤菌、防尘装置。排水阀设置处不得有死水存留现象，排水口应有防污染措施。8管道直饮水系统回水应回流至直饮水水箱，并设置循环杀菌装置。采用供水泵兼作循环泵使用的系统，循环回水管上应设置循环回水流量控制阀。9各用户从立管上接出，非循环支管长度不宜大于
11、6m。10管道不应靠近热源敷设。所有管道均应做保温或采用覆塑管。H室外埋地管道宜采用管廊或外加钢性套管形式，并应做防腐处理。12管路设计、管材选用应符合相应的现行国家标准的规定。4.2.5管材、管件及配件应符合下列规定：1管材应耐腐蚀、内表面光滑，满足食品级卫生要求，宜选用不锈钢管、优质食品级PPR管。2管道直饮水系统采用的管件及配件应与管道同种材质。3管道直饮水系统应采用直饮水专用水嘴，系统采用的管材、管件、辅助材料应符合国家现行有关标准，卫生性能应符合现行国家标准生活饮用水输配水设备及防护材料的安全性评价标准GB/T17219的规定。4.2.6管道直饮水供水系统设计应符合下列规定：1直饮水
12、变频恒压供水设备、直饮水水箱等计算应符合建筑给水排水设计标准GB50015和建筑与小区管道直饮水系统技术规程CJJ/T110的规定。2变频供水设备、直饮水水箱等产品应符合国家现行有关标准，卫生性能应符合现行国家标准生活饮用水输配水设备及防护材料的安全性评价标准GB/T17219的规定。3为确保水质安全，管道直饮水必须定时自动循环杀菌。管网循环杀菌系统必须采用瞬时杀菌率高且具有持续杀菌能力的设备。4定时循环流量应根据闭式循环管路上供水和回水管路的总容积和设计循环回流时间确定，可按以下公式计算确定：qx=VTx（5.2.6）式中，qx循环流量（1.h）；V一一闭式循环管路上供水和回水管路的总容积（
13、1.）；Tx一一循环时间（三）,不宜超过4h。5根据工艺流程的特点，应安装水量、水压、液位等实时监测仪表。6管道直饮水制水系统应采用P1.C编程自动化控制。控制系统应运行安全可靠，应设置故障停机、故障报警装置等，实现无人值守、自动运行。4. 2.7直饮水饮水终端的设置应符合下列规定：1直饮水终端不得设置在易污染的地点，特别是对于可能产生有害气体或粉尘的车间或易受到污染的场所，应设在不受污染的生活间或小室内。2直饮水终端位置应便于取用、检修和清扫，并应保证良好的通风和照明。3住宅、公寓直饮水龙头或饮水终端可设置在每户厨房水槽附近。4宾馆的直饮水水嘴或饮水终端，可设置在洗漱间的洗脸池上方。5其他建
14、筑直饮水终端的位置，可根据每个项目具体情况确定。4.3直饮水机房4.3.1直饮水机房选址、面积应符合下列规定：1直饮水机房可设在主体建筑物内，亦可单独建设。当直饮水机房设置在主体建筑物内时，可与生活饮用水二次供水泵房合建，但应进行物理隔断。机房宜靠近集中用水点，通道通畅，符合卫生要求。2直饮水机房不应与厕所、垃圾间、污（废）水泵房、污（废）水处理机房及其他污染源毗邻，其上层不应有上述房间及浴室、盥洗室、厨房、洗衣房和其他产生污染源的房间，住宅小区的直饮水机房也不应与居住用房毗邻。除生活饮用水以外的其他管道不得进入直饮水供水机房。3设计用水人数在2000人以上的，直饮水供水机房设计面积宜不小于4
15、0m2o4设计用水人数在2000人以下的，直饮水供水机房设计面积宜不小于30ID2o4.3.2直饮水机房通风、采光照明、空气消毒的要求应符合下列规定：1. 饮水机房布置应考虑通风、采光照明、防腐和地面排水。2. 饮水机房应保证通风良好。通风换气次数不应小于8次h,必要时进风口应加装空气净化器，空气净化器附近不得有污染源。3. 饮水机房应有良好的采光照明，工作面混合照度不应小于2001.x,检验工作场所照度不应小于5401.x,其他场所照度不应小于1001.xo4. 饮水机房应配备空气消毒装置。当采用紫外线空气消毒时，紫外线灯应按1.5Wm3吊装设置，距地面宜为2m。5. 3.3直饮水机房的建筑风格、装修等应符合下列规定：1单独建设的直饮水机房的建筑立面应与整个小区的建筑风格统一。2直饮水机房地面应选用防滑、防腐、耐磨瓷砖铺设；墙壁宜选用白色墙
