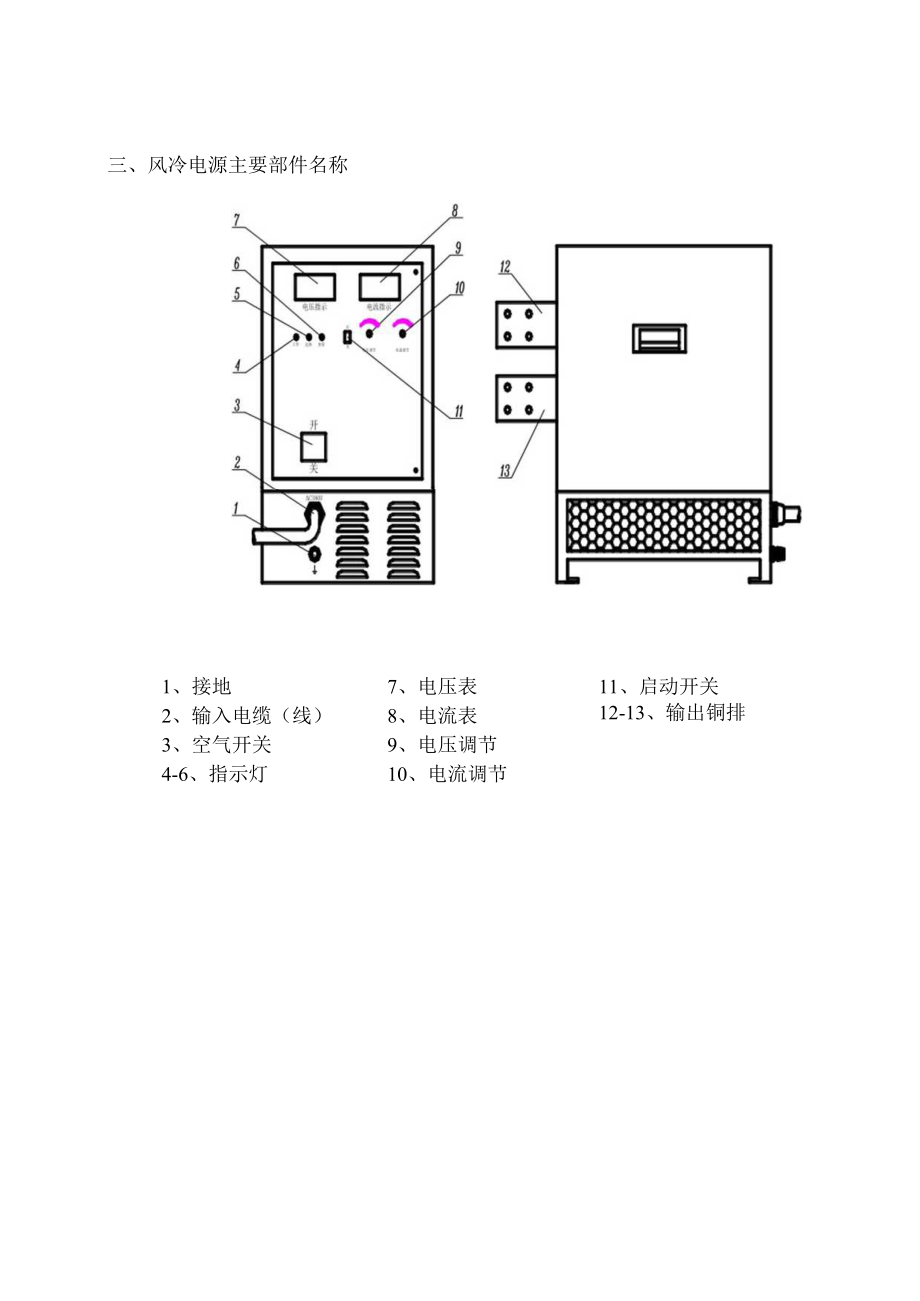

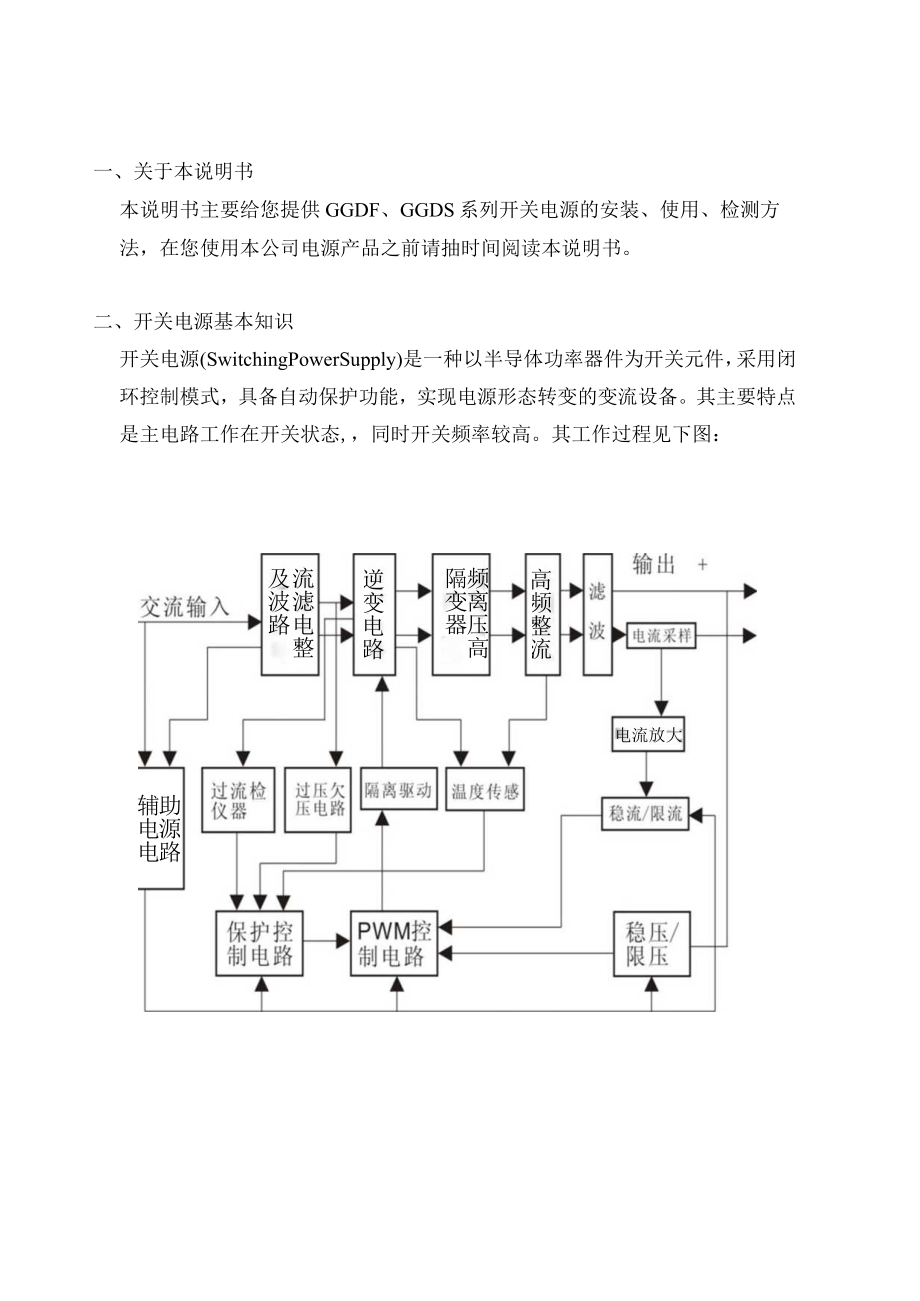

1、国力电力电子高频开关电源使用说明书佛山市顺德区国力电力电子科技有限公司地址：发区BO4-3全业大厦三楼电话：网址：传真：邮箱：一、关于本说明书本说明书主要给您提供GGDF、GGDS系列开关电源的安装、使用、检测方法，在您使用本公司电源产品之前请抽时间阅读本说明书。二、开关电源基本知识开关电源(SwitchingPowerSupply)是一种以半导体功率器件为开关元件，采用闭环控制模式，具备自动保护功能，实现电源形态转变的变流设备。其主要特点是主电路工作在开关状态,，同时开关频率较高。其工作过程见下图：电流放大高频整流逆变电路频离压高隔变器流滤电整及波路助源路辅电电三、风冷电源主要部件名称1、接
2、地2、输入电缆（线）3、空气开关4-6、指示灯7、电压表8、电流表9、电压调节10、电流调节11、启动开关12-13、输出铜排1、空气开关2、输入电缆(线)3、接地柱-4、线控接口5-6、输出铜排7-8、进、出水口五、使用环境1、海拔高度不超过IOoO米。2、相对湿度：月平均最大相对湿度为90%,最低15%。3、使用环境温度不得超过下列极限：(1)最高环境空气温度45(2)月平均环境空气温度40(3)最低环境空气温度15C4、工作场所应无严重影响产品使用的易燃、易爆及强腐蚀性介质，无剧烈震动和颠簸。5、除非采取防护措施，否则产品不得在室外使用。6、水冷电源进水水质要求：PH值:6.58.5硬度
3、：6mmoll温度：540压力：O.20.5Mpa六、使用方法1、准备将工频交流电通过空气开关正确接入电源，并将直流输出端按极性要求用规定螺栓与电镀设备引线紧固连接。将电流调节电位器旋至最小位置处。通电前应检查地线与接地螺栓的连接是否紧固。2、开机闭合空气开关,检查风向或水路（风冷方式时需检查风机旋转方向是否与标识方向一致，水冷方式时要检查水量是否符合要求），闭合启动开关，待工作指示灯亮后，根据工艺要求调节电位器，使电压表和电流表指示适当值。3、关机使用完毕后，将调节电位器旋至最小，然后关闭启动开关，最后关闭空气开关。七、日常保养对于风冷式电源，由于使用环境恶劣，设备使用一段时间后，铝散热器表
4、面会有化学沉积和灰尘堆积。若堆积过多，会影响设备的散热，导致设备工作不稳定，严重时会造成设备的损坏。故应定期（间隔应不超过三个月一次）打开机箱侧板，对机箱内部进行清扫除尘。保证空气的顺畅流通，使机箱内的热量顺利散发，以延长设备的使用寿命。对于水冷式电源,要定期检查水管联接处是否漏水，如果散热能力下降，应对水路进行清洗（加入除垢剂反复冲洗）。八、安全注意事项请按要求接入三相415V电源输入线，接好地线。由于机内带有高压电,即便关掉三相电，机内的电容也储有高压电，切勿用手直接触摸机内器件,否则有电击的危险。非专业人员，请勿打开机器，以免电击。九、维修小常识1、如何检测输出整流管短路未开机时用万用表
5、的电阻档测量输出的正负极，如果阻值小于10欧,再把表笔调换一下再测量，如果阻值还小于10欧，说明整流管短路,需更换整流管。2、 如何检测辅助变压器故障用万用表测量辅助变压故器的低压端，如果没有电压输出，说明辅助变压器故障。3、 如何检测三相电缺相如果空载的时候开机正常，带载的时候异常灯（黄色）亮，可能是三相电缺相，或三相电有一相接触不好，这时拆除高频电源进线，逐相检查三相380V接线，排除故障。十、内部接线图C380V-AffcS帚帚*I33*电源内部接线图国力电力电子科技t：驱动板k）自主控制板?Qv M.?卜，:麻,1r枷蜘十一、主要工作模式介绍1、恒流工作模式：也称为稳流工作模式。其含义
6、是指电源工作时在接用负载变化或输入电压波动时，保持电流稳定。这时，电源输出电压随接用负载的变化而改变。这一工作模式的运行条件是电源输入电压在允许变化范围之内而且电源输出电压未达到或超过电源的额定值。2、恒压工作模式：也称为稳压工作模式。其含义是指电源工作时在接用负载变化或输入电压波动时，保持电压稳定。这时，电源输出电流随接用负载的变化而改变。这一工作模式的运行条件是电源输入电压波动保持在允许变化范围之内而且电源输出电流未达到或超过电源的额定值。十二、主要功率器件序号名称型号厂家1整流变压器本厂自主制造紫铜高压线绕组，非晶纳米磁心2IGBT进口韩国海伯伦3整流二极管AM400I00台湾AM4控制
7、线路进口元件本厂自主制造5整流桥申社MDS三相桥常州瑞华电力电子器件有限公司6现场控制面板本厂自主制造7散热器广东华鸿8内部用铜排，铝排T26061铝广东华鸿9外壳本厂自主制造10空气开关日本富士十二、维修指导现象检查内容处理方法空开合不上空开三相桥IGBT风机压敏主变压器初级漏电辅变原边绝缘降低偏磁1看三相桥IGBT是否有烧痕，风机是否不转，压敏有无炸裂2测量三相桥IGBT是否短路/开路3用摇表检查主变，检测空开异常驱动板缺相肖特基三相桥开路23辅变主板受潮驱动线松动IGBT主变漏电远控线松动1检查380是否正常，肖特基是否短路2详细检查IGBT.辅变、远控线重载异常肖特机开路或软击穿驱动板
8、不配套驱动线接触不良1肖特基是否开路或用专业仪器检查耐压2看驱动板是否配套，驱动线是否松动加载异常辅变模块开路1有无23V电压2模块有无开路空载升压异常驱动信号弱（低于8V）模块稳压管开路1如低于8V更换驱动板2稳压二极管是否短路无电流电压显示远控线主控板控制面板表头辅变6V1检查远控线，表头2检查辅助变压器有无6V电流电压不稳定过欠压主控板转换开关坏表头远控线1检查转换开关，远控线2更换表头，主板空载有电压，带载无输出辅助变压器无输出变压器后主回路连接不好1更换辅变2牢靠连接过热灯亮风机坏水路堵温控坏面板潮主板潮干扰温控连接散热片环境温度过高1看风机是否正常2水流是否正常3测量温控是否开路4
9、用风筒吹干面板5温控有无与散热片接触工作灯不亮辅变（13V）主控板启动开关排线松动面板受潮1检查13V供电2测量启动开关3检查排线是否松动现象检查内容处理方法三个指示灯灯同时亮面板受潮主板受潮用风筒吹干主板跟面板干扰现场分析电压电流不可调电位器反馈线断开主控板1检查电位器2检查反馈线路3更换主板表头显示与实际不符电流信号线断开电流表不稳定1检查信号线路2更换电流表调不到额定网电低设定不够单边工作1检查网电2设定是否不够3另一边工作是否正常电流上不去铜排接触不良靶件表面钝化正负接反1有无接反2查电镀槽是否接触不良或钝化工作时突然停机过压欠压断开过欠压或直接更换主板十四、用户反馈意见编号:机型：1、您认为本电源有哪些不足之处:2、您希望本电源还需要哪些改进:3、其它方面意见:用户签名：日期：年月日十五、售后服务承诺1、设备售出后实行一年内免费保修（使用不当或人为损坏除外）。2、长期为用户提供技术服务。
