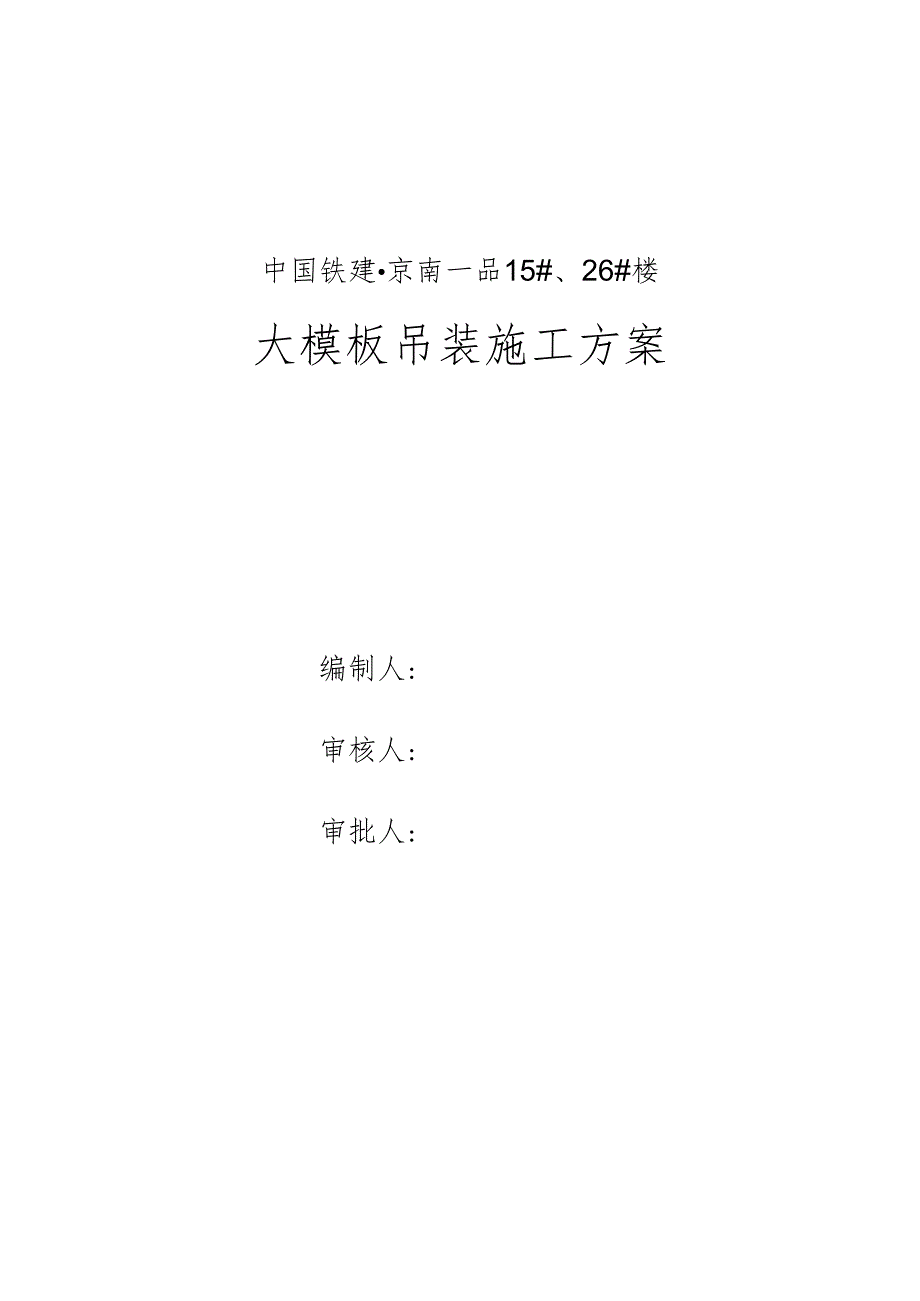

1、中国铁建京南一品15#、26#楼大模板吊装施工方案编制人:审核人:审批人:河北保定城乡建设集团有限责任公司一、工程概况:工程名称：中国铁建京南一品15#、26#楼建设单位：中铁房地产开发（保定）有限公司监理单位：市政公用工程建设监理有限公司施工单位：河北保定城乡建设集团有限公司设计单位：保定市建筑设计院本工程15#楼：建筑面积7341.77m2,地下一层，地上十一层，地下一层为贮存室,地下室层高为3.1m,地上首层至十一层为住宅部分；层高2.8m,建筑总高度31.4m,室内外高差0.6m。26#楼地下二层,地上二十八层，建筑面积为34087.63m2,地下一层为贮存室，层为3.4m,地F二层为
2、人防，层为3.2m,首层层为3.8m（大部分为商业）局部为住宅，二层层高为3.1m,地上三至二十八层为住宅，层为2.8m,建筑总度80.lm,设备层层IWJ为5m。二、编制依据：1、河北省建筑工程施工平安操作规程（DBJOl-62-2002）2、冀建施20061039号，关于加强建设工程施工现场大模板工程施工平安管理的通知。3、房建发【2006】48号，关于加强大模板施工平安管理的通知。4、本工程施工组织设计。5、本工程结构施工图。三、施工组织和吊装的主要任务：1、施工现场成立由生产负责人刘继红为组长，塔吊负责人李荀为副组长的塔吊平安施工小组，组员：刘志刚、刘永聪、李欣光负责对塔司、信号指挥人
3、员进行平安教化和平安交底，负责对塔吊施工过程的协调、监督、检查工作。2、大模板吊装工作的主要任务：1）负责整个工程主体结构的大模板吊装。2）负责整个工程主体结构顶板支模材料的垂直运输工作。四、吊装施工：1、大模板吊装施工：1）大模板基本施工方式：为保证施工进度，提高功效。本工程26#楼分为4个流水段；15#楼分为2个流水段，详细模板配置方法见大模板配置图，电梯井配备跟进平台。2）墙体模配置：以标准层为对象，内外墙模板高度均为2.8m。为了满意墙面的平整度和模板的刚度成对10#槽钢。横向通长且纵向设置34道，纵向相应34排穿墙螺栓，横向间距不小于1.2m。3）大模板存放场地：大模板进场后，由木工
4、进行分类组装，组装好后由塔吊吊至存放地。存放区建在主体北侧，消防通道两侧各设一个。设角模插架一个，均在塔吊臂旋转范围之内。存放地地面用ClO混凝土IOCm厚为垫层，垫层面高于消防通道10cm,便于排水。存放区四周挡板密封进行防护，并有禁止闲杂人员进入的标记。4)大模板的存放:大模板落地时必需一次放稳，模板底部用IOXlOCm木方垫好。倾斜角度保持7580度自稳角且板面相对，中间流出不小于60cm宽的通道便于涂刷脱模剂和板面的清理。角膜放置在插放架内，无腿模板不得依靠在其它模板或物件上，应平放整齐，高度不得超过5块。存放期超过24小时的模板要实行拉结措施。在楼层放置大模板时，不得在外墙周边存放，
5、要垂直于外墙存放，并分散开，以减轻楼板的集中荷载。遇大风天气需将模板与建筑物固定。5)大模板安装：（八）模板安装依次：吊入里侧角膜f吊入里侧墙模就位一调直角度f穿螺栓放套管f吊入另一侧角模f吊角模就位一穿对拉螺栓f调垂直度f处理节点一模板加固一验收f混凝土浇筑一拆模(B)大模板吊装：吊运模板前信号工应对吊索吊具进行查验，确保无平安隐患后由挂钩工起先挂钩。信号工检查挂钩是否坚固，各种附件是否紧固，确信无误后起先指挥塔司起吊。起吊时全部人员应离开模板2m以外，吊装时要稳起稳落。吊装现场必需有专人进行监督指挥，要按模板安装依次进行吊装，先里后外，先角模后墙模。吊装过程中模板下方禁止人员通过或停留。信
6、号工及各项操作人员必需站在平安牢靠的地方，模板吊起高度超过障碍物Im后方可转臂。不准碰撞已安装好的模板和其它设施。禁止模板大幅摇摆，要缓慢落绳，就位精确，操作平台上禁止放任何物体。摘钩后及钢丝必需超过平台架和其它障碍物后再转臂。信号工和塔司要严格执行“十不吊”原则。严禁同时吊运2块或2块以上大模板。模板支撑稳固前不得松开卡具。禁止人力搬运大模板，吊装穿墙螺栓等小件物品要用专用铁斗。雨雪及四级大风天气状况下禁止吊运。电梯井模板和跟进平台要实行四点形势进行吊运作业。(C)模板临时固定：a、大模板吊装就位后，在未装对拉螺栓前，板面要向后倾斜肯定角度并撑牢，以防倾倒。安装过程中要随时拆换支撑或增加支撑
7、，以保持墙模处以稳定状态。c、禁止运用铅丝缠绕在钢丝骨架上的方式进行模板临时固定。(D)大模板拆除：a拆除工序：先拆连接的螺栓一拆模板一拆阳角一拆阴角。b、起吊模板：查看穿墙螺栓是否拆净无遗漏，大模板与墙体结构剥离，穿好拧紧长环渐渐试吊。信号工复查无误后再发出起吊指令。2、支模材料吊装:支顶板材料主要为碗扣件、木方、多层板和U形托等。碗扣件、方木、多层板在吊运时要由支模人员码放整齐，捆绑坚固，留意吊点要在被吊物品的中心位置，由信号工检查确认捆绑合格后发出起吊信号。1米以下的碗扣件、杆件和U形托要装在料斗内吊运。料斗必需是用四根绳卡住，四角平稳吊装。五、平安文明施工措施及吊装设备的管理：1、塔司
8、和信号指挥人员必需经过专业培训取得国家证书，必需严格执行“十不吊”，严禁塔司和信号工酒后作业。2、全部大模板吊装过程，白天应有兼职平安人员监督检查，如如夜间作业应有专职平安人员监督检查。3、大模板存放区要有明显平安标记，禁止闲杂人员入内。模板堆放必需整齐。4、模板存放必需与供电设施保持平安距离。5、雨雪天气进行作业时必需实行牢靠的防滑措施，刚好对冰、霜、雪进行清除。6、指挥人员在高空指挥时必需系挂好平安带，全部作业人员要统一指挥，相互协作。7、夜间施工限制施工噪声，信号工指挥运用对讲机，最大限度地削减噪音扰民。8、严禁同时起吊2块或2块以上模板，严禁攀爬模板上下。施工人员配备工具袋（箱）不得将
9、施工用具放置在操作平台上。9、施工作业前必需仔细学习驾驭平安作业交底，班组长要做好施工前讲话。施工中检查，施工后总结。10、在大模板施工显目位置悬平安宣扬牌，将施工要点置于宣扬牌上，使施工人员时刻明确平安施工规定。11、严禁运用起重机进行斜拉，斜吊和起吊地下埋设或凝固在地面上的重物，以及其它不明重量的物体，现场浇筑的构件或模板必需全部松动后在起吊。12、起吊物应绑扎平稳、坚固，不得在重物上再堆放或悬挂零星物件。易散落物件应运用料斗吊装，标有绑扎位置的物件应按标记绑扎后起吊，吊索与物体的夹角在45-60不得小于30。，吊索与物件棱角之间应加垫块。13、起吊荷载在达到额定的90%及以上时，应先将重
10、物吊离地面20-50CM高时检查起重机的稳定性，制动器的牢靠性，物体的平稳性，绑扎的坚固性，确认无误后方可接着起吊，对易晃动重物应栓拉绳。14、起吊过程速度应平稳、匀称、不得突然制动，左右回转应平稳，当回转未停稳前不得做反向动作。15、禁止起吊物体长时间悬挂在空中，作业中突发故障应实行措施，将重物着陆平安地区，关闭电源进行检修，在突然停电时应将限制器拨到零位，断开电源开关，实行措施使重物落在地面。16、塔吊必需运用独立的配电系统，不能与其它设备并接，电缆敷设必需符合规定。塔吊和被吊物体的任何部位与架空输电导线的平安距离必需遵照“施工现场临时用电平安技术规范”JGJ46-2005执行，必需做好防
11、雷接地和重复接地电阻，电阻值不得超过规定要求。17、每班作业前，信号工应检查吊索、吊具等有无平安隐患，钢丝绳是否有断股和锈蚀现象，吊勾、吊环是否有裂纹，磨损程度是否达到报废标准。18、塔司在每班作业前必需检查塔吊各部位的状况，油位是否正常，各部螺栓有无松动，制动回转是否灵敏有效，电压是否正常，电缆有无破损等。19、塔吊上的润滑材料和易燃品应妥当保存，不能乱放，塔吊上必需配备二氧化碳灭火器。20、塔吊应有修理保养安排，日常保养贯彻“润滑、紧固、调整、清洗、防腐”十字作业法，塔机在运行200小时后应进行二级保养，运行1500小时后要进行三级保养。21、平安检查人员要随时对吊装设备和吊运过程进行检查、监督，发觉平安隐患刚好制止，杜绝违章事故发生。
