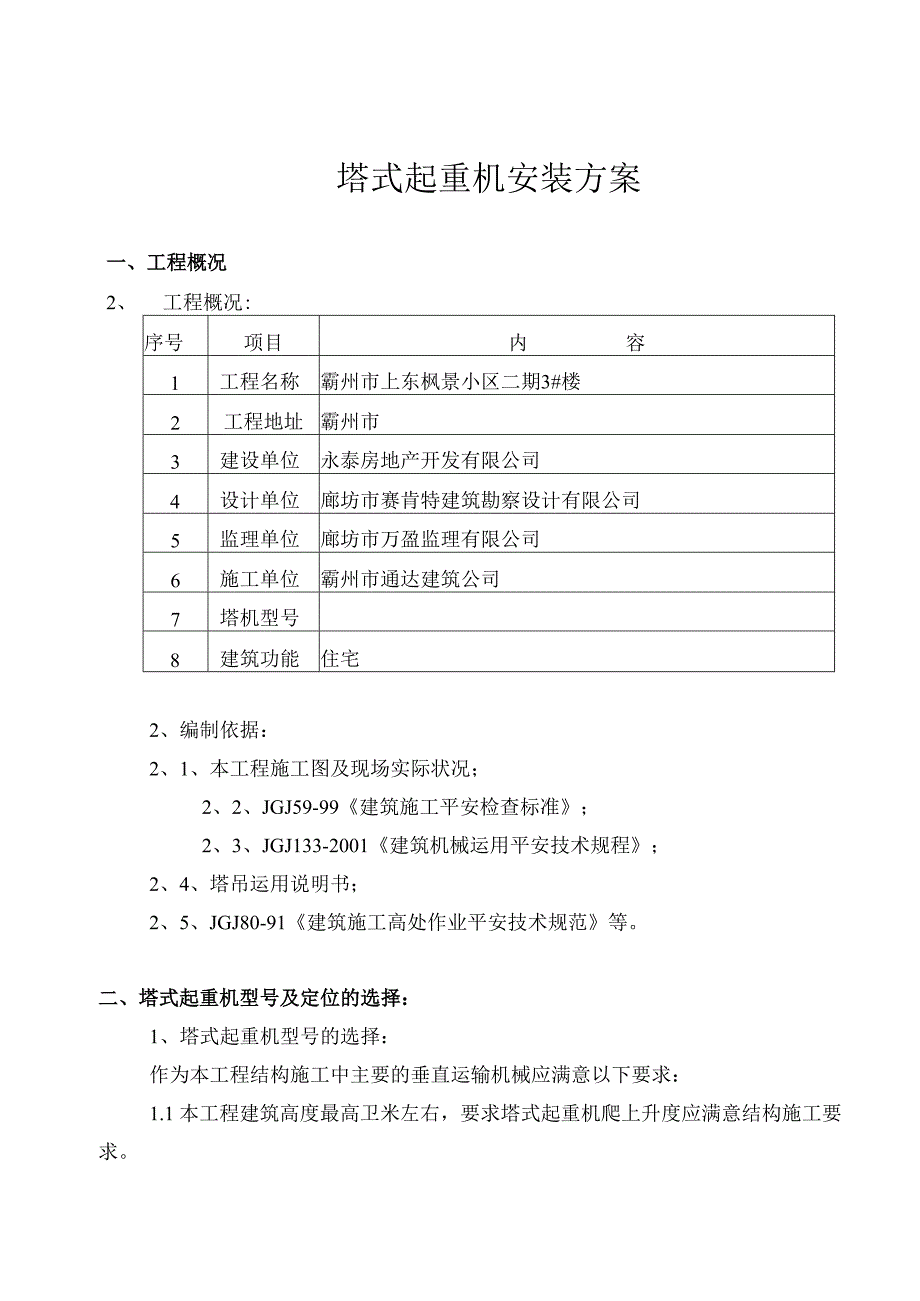

1、塔式起重机安装方案一、工程概况2、工程概况:序号项目内容1工程名称霸州市上东枫景小区二期3#楼2工程地址霸州市3建设单位永泰房地产开发有限公司4设计单位廊坊市赛肯特建筑勘察设计有限公司5监理单位廊坊市万盈监理有限公司6施工单位霸州市通达建筑公司7塔机型号8建筑功能住宅2、编制依据：2、1、本工程施工图及现场实际状况；2、2、JGJ59-99建筑施工平安检查标准；2、3、JGJ133-2001建筑机械运用平安技术规程；2、4、塔吊运用说明书；2、5、JGJ80-91建筑施工高处作业平安技术规范等。二、塔式起重机型号及定位的选择：1、塔式起重机型号的选择：作为本工程结构施工中主要的垂直运输机械应满

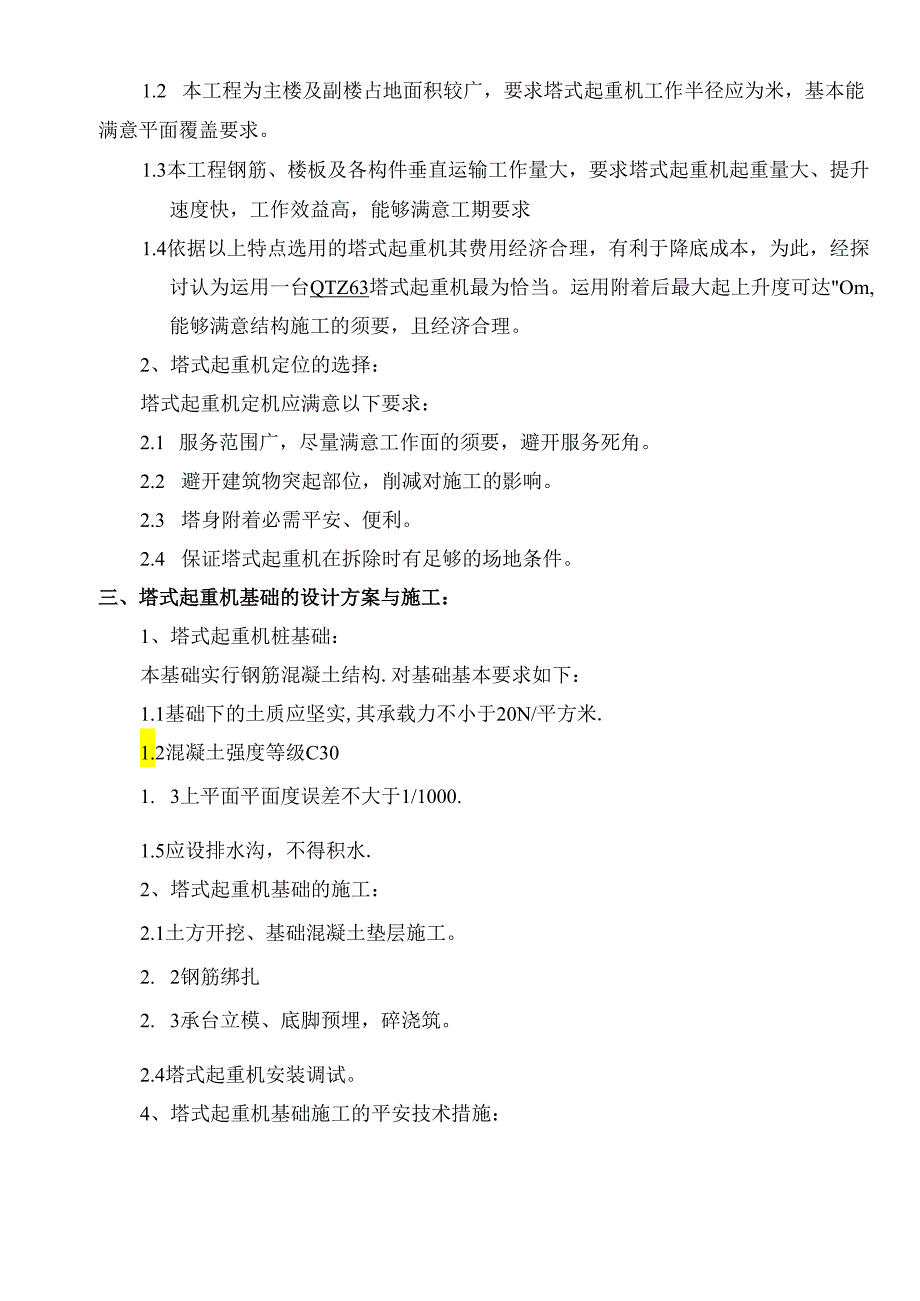

2、意以下要求：1.1 本工程建筑高度最高卫米左右，要求塔式起重机爬上升度应满意结构施工要求。1.2 本工程为主楼及副楼占地面积较广，要求塔式起重机工作半径应为米，基本能满意平面覆盖要求。1.3本工程钢筋、楼板及各构件垂直运输工作量大，要求塔式起重机起重量大、提升速度快，工作效益高，能够满意工期要求1.4依据以上特点选用的塔式起重机其费用经济合理，有利于降底成本，为此，经探讨认为运用一台QTZ63塔式起重机最为恰当。运用附着后最大起上升度可达Om,能够满意结构施工的须要，且经济合理。2、塔式起重机定位的选择：塔式起重机定机应满意以下要求：2.1 服务范围广，尽量满意工作面的须要，避开服务死角。2.
3、2 避开建筑物突起部位，削减对施工的影响。2.3 塔身附着必需平安、便利。2.4 保证塔式起重机在拆除时有足够的场地条件。三、塔式起重机基础的设计方案与施工：1、塔式起重机桩基础：本基础实行钢筋混凝土结构.对基础基本要求如下：1.1基础下的土质应坚实,其承载力不小于20N/平方米.1.2混凝土强度等级C301. 3上平面平面度误差不大于1/1000.1.5应设排水沟，不得积水.2、塔式起重机基础的施工：2.1土方开挖、基础混凝土垫层施工。2. 2钢筋绑扎2. 3承台立模、底脚预埋，碎浇筑。2.4塔式起重机安装调试。4、塔式起重机基础施工的平安技术措施：4.14.2必需安装接地装置.4.3起重机

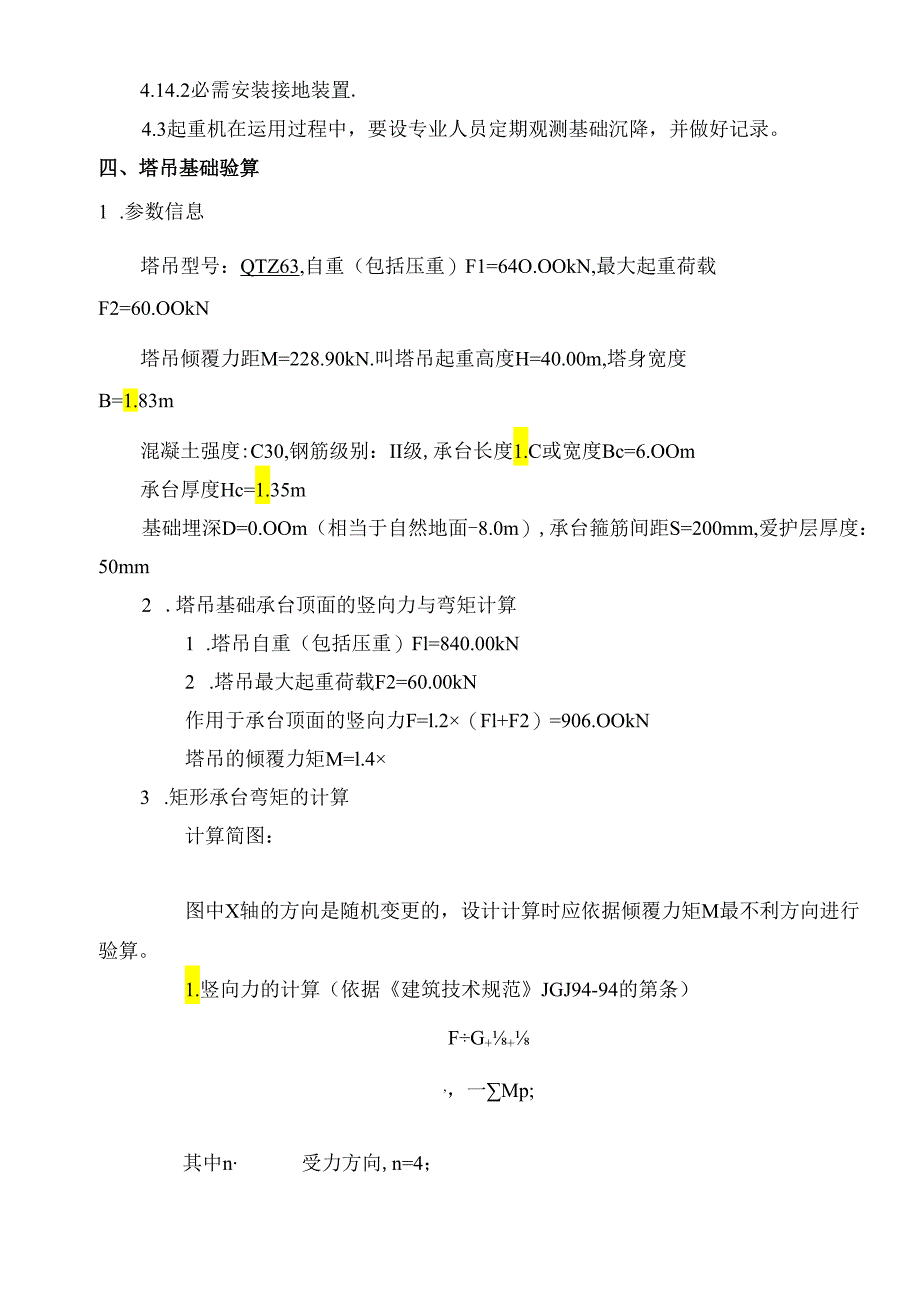

4、在运用过程中，要设专业人员定期观测基础沉降，并做好记录。四、塔吊基础验算1 .参数信息塔吊型号：QTZ63,自重（包括压重）F1=64O.OOkN,最大起重荷载F2=60.OOkN塔吊倾覆力距M=228.90kN.叫塔吊起重高度H=40.00m,塔身宽度B=1.83m混凝土强度:C30,钢筋级别：II级,承台长度1.C或宽度Bc=6.OOm承台厚度Hc=1.35m基础埋深D=0.OOm（相当于自然地面-8.0m）,承台箍筋间距S=200mm,爱护层厚度：50mm2 .塔吊基础承台顶面的竖向力与弯矩计算1 .塔吊自重（包括压重）Fl=840.00kN2 .塔吊最大起重荷载F2=60.00kN作用
5、于承台顶面的竖向力F=l.2（Fl+F2）=906.OOkN塔吊的倾覆力矩M=l.43 .矩形承台弯矩的计算计算简图：图中X轴的方向是随机变更的，设计计算时应依据倾覆力矩M最不利方向进行验算。1.竖向力的计算（依据建筑技术规范JGJ94-94的第条）FG+,，一Mp;其中n受力方向,n=4；F作用于承台顶面的竖向力设计值，F=1.2X755.00=906.OOkN;G承台的自重，G=l.2(25.0BcBcHc+20.0BcBcD)=1012.50kN；Mx,My承台底面的弯矩设计值(kN.m)；xi,yi相对承台中心轴的XY方向距离(m)；Ni竖向力设计值(kN)。经计算得到竖向力设计值：最
6、大压力：N=(906.00+1012.50)4320.46(3.50/2)/4(3.50/2)2=525.4IkN2.矩形承台弯矩的计算(依据建筑技术规范JGJ94-94的第条)也I=ZMlyi%=EMIXi其中Mxl,Myl计算截面处XY方向的弯矩设计值(kN.m)；xi,yi相对承台中心轴的XY方向距离(m)；Ni1扣除承台自重的竖向力设计值(kN),Nil=Ni-G/n。经过计算得到弯矩设计值：Mxl=My1=2(525.41-1012.50/4)4.矩形承台截面主筋的计算依据混凝土结构设计规范3850010-2002)第7.2条受弯构件承载力计算。M%=T出九b忧=-2a5九=1一夕2
7、,MA5=YMy式中al系数，当混凝土强度不超过C50时，Cl取为1.0,当混凝土强度等级为C80时，力取为0.94,期间按线性内插法确定；fc混凝土抗压强度设计值；h承台的计算高度。fy钢筋受拉强度设计值，fy=300Nmm2o经过计算得s=490.1010(l.00X16.705000.00X1300.OO2)=0.003六1-(1-2X0.003)5=0.003rs=l-0.003/2=1.650Asx=Asy=490.10106/(1.6501300.00X300 .00)=1258.87mm2o301 形承台截面抗剪切计算依据建筑桩技术规范(JGJ94-94)的第条和第条。依据其次步
8、的计算方案可以得到XY方向桩对矩形承台的最大剪切力，考虑对称性，记为V=525.41kN我们考虑承台配置箍筋的状况，斜截面受剪承载力满九，4延力0%+1.25力今出意下面公式：其中r建筑重要性系数，取1.0；剪切系数，二0.05；fc混凝土轴心抗压强度设计值，fc=16.70Nmm2;b承台计算截面处的计算宽度，b0=5000mm;h承台计算截面处的计算高度，h=1300mm；fy钢筋受拉强度设计值，fy=300.00Nmm2;S箍筋的间距，S=200mmo经过计算承台已满意抗剪要求，只需构造配箍筋！302 力验算载力计算依据建筑桩技术规范(JGJ94-94)的第条依据其次步的计算方案可以得到
9、桩的轴向压力设计值，取其中最大值N=525.41kN轴向压力设计值应满意下面的公式：YoN九A其中r建筑重要性系数，取1.0；fc混凝土轴心抗压强度设计值，fc=16.70Nmm2;A截面面积，A=0.108m2o经过计算得到轴向压力设计值满意要求，只需构造配筋！303 向极限承载力验算及桩长计算承载力计算依据建筑桩基础技术规范(JGJ94-94)的第-3条依据其次步的计算方案可以得到轴向压力设计值，取其中最大值N=525.41kN竖向极限承载力验算应满意下面的公式：最大压力：其中R最大极限承载力；Qsk单总极限侧阻力标准值：Q#=wiQpk单总极限端阻力标准值：Qfk=atA7s,7p分别为
10、侧阻群桩效应系数，端阻群桩效应系数，承台底土阻力群桩效应系数；rs,rp分别为侧阻力分项系数，端阻抗力分项系数，承台底土阻抗力分项系数；qsk桩侧第i层土的极限侧阻力标准值，按下表取值;qpk极限端阻力标准值，按下表取值；u桩身的周长，u=l.257m；Ap桩端面积,取Ap=O.111112；Ii第i层土层的厚度,取值如下表；厚度及侧阻力标准值表如下：序号土厚度(m)土侧阻力标准值(kPa)土端阻力标准值(kPa)土名称15.460220残积砂质粘性土(1)25.2704000残积砂质粘性土(2)35.6905000全风化花岗岩4151007000强风化花岗岩最大压力验算：R=1.26(5.4
11、60l+5.270l+5.6901+.799999999999997X1001)1.65+1.08X7000.OOX0.11/1.65=1465.17kN上式计算的R的值大于最大压力525.4IkN,所以满意要求！五、装塔前的打算工作1、塔机安装必需同时要保证塔机能平安拆卸，及打算好吊装设备。2、塔机基础已按设计施工完毕，经有建设、监理等有关部门验收合格,并做好隐藏工程验收记录，查检役试压报告是否达到设计强度后方可安装。3、塔吊基础土壤承载实力要求达到12-16rm2,基础四周土方按要求回填并夯实平整，严禁开挖。4、安装前向全部安装人员进行全面的技术交底，确保在安装或拆除时因技术问题而发生事故
12、。5、依据塔机各组件重量合理选用吊车，并考虑好吊车作业处地基承载力是否能满意要求。6、确定好塔要臂杆指向，并在塔机安装位置图中标注。按规定架设专用电箱，作好装塔前技术检查工作。7、作好塔机的接地工作（接地电阻不大于4Q）。六、安装步骤1、调整固定基础节水平，保证垂直度1/1000,固定标准节螺栓螺母。2、安装下塔身，将组装好的塔身（式个高强度标准节）吊装到基节上用高强螺栓连接，留意塔身有踏步的一方要与确定的平衡臂方向一样。3、安装爬升架。在地面上将液压泵站、各种围栏、引进架等组装完毕,将爬升架吊起来，套在已装好的塔身上，留意滚轮的调整及装有油缸的一方要对应塔身有踏步的一方。调整好爬升导轮与标准
13、节的间隙（间隙为2-3毫米）4、安装回转部分。在地面把平台、司机室、回转塔身安持在上支座上,使之成为一个整体再吊装与塔身连接。留意安装平衡臂和吊装用支耳的方向,使靠近起重量限制器一边的支耳与打算安装吊臂的方向一样.5、安装塔顶（尖）。提前把平台,栏杆,扶梯装好以后吊装.调整打顶吊臂拉杆座朝向吊臂方向.6、吊装平衡。将臂节I和11用销轴连接起来；安装好各种栏杆、走台;检查起升机构、排绳装置等安装状况是否坚固；并拉好溜绳。吊装平衡臂,然后再把拉杆与塔帽相联。依据塔机须要，先吊装一块1.5吨重的配重安装在平衡臂跟部。7、吊装起重臂。将起重臂在地面按所需长度组装好；固定载重小车，组装拉杆，并放在上弦杆
