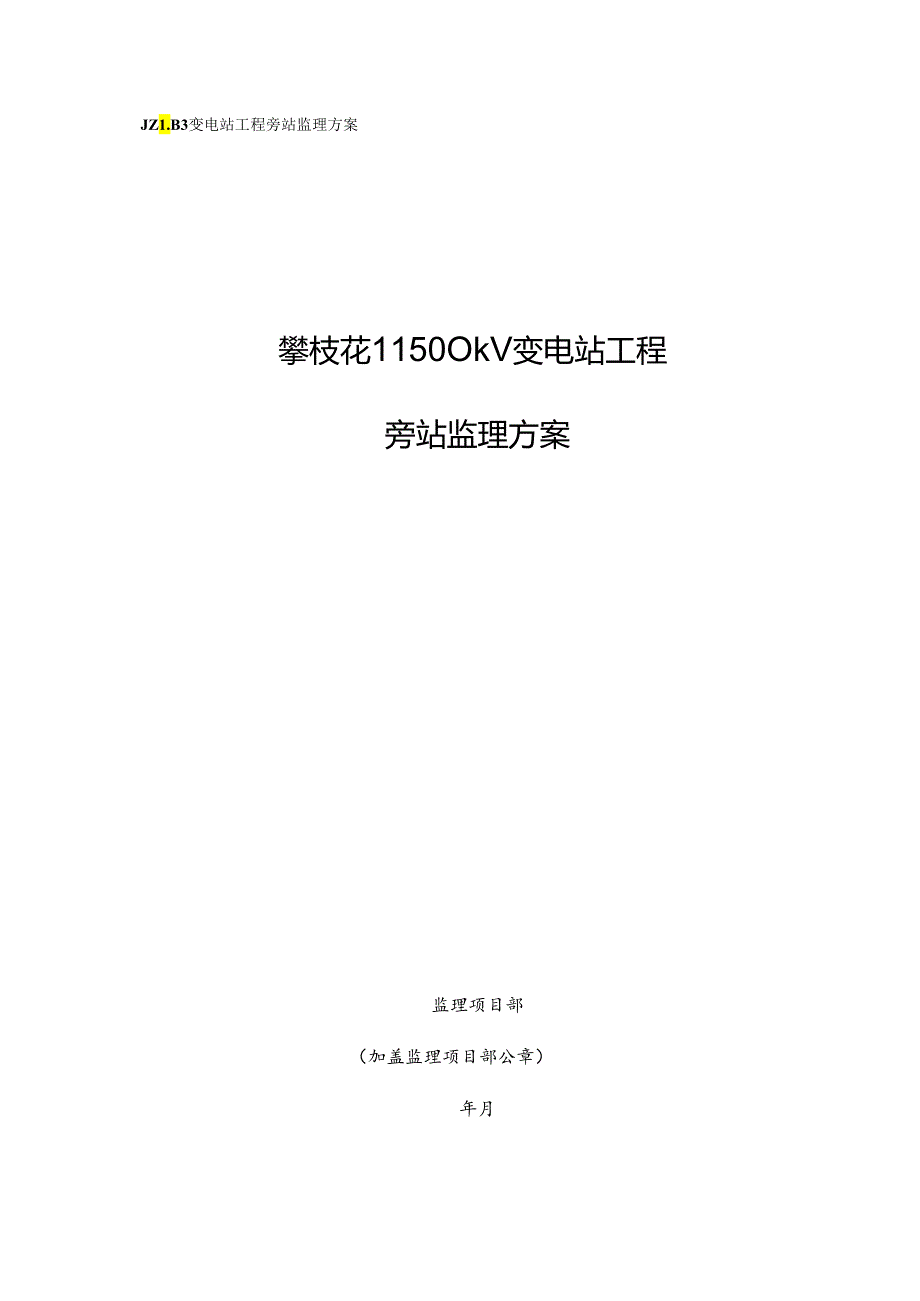

1、JZ1.B3变电站工程旁站监理方案攀枝花1150OkV变电站工程旁站监理方案监理项目部（加盖监理项目部公章）年月年月H年月H年月日批准：（总监理工程师）审核：（总监代表或专业组长）编写：（专业监理工程师）目次1编制目的42编制依据43旁站工作流程及要求44旁站监理范围及内容85旁站监理职责IO6旁站监理工作纪律IO7附件Il附件1：工程旁站监理支配表12附件2：旁站监理记录表（见JZ1.B8）161编制目的为加强对攀枝花Il变电站新建工程施工旁站监理的管理，依据建设工程质量管理条例和国家电网公司输变电工程施工质量监理管理方法的有关规定，制定本方案，以确保在变电站施工过程中，对隐藏过程、下道工序
2、施工完成后难以检查的重点部位和关键部位、关键工序施工进行。场监督见证，对重要危急源的施工平安点进行监管。有效防范各类施工质量事故、平安事故的发生，实现“平安零事故、工程零缺陷移交，确保国网优质工程，争创国家级优质工程和国家电网公司流淌红旗”目标，特制定本监理旁站方案。2编制依据本工程监理旁站方案的监理依据为：2.1. 本工程监理项目部制定的“监理规划”“监理创优细则”“平安监工作方案”和“专业监理实施细则”；2.2. 与专业工程相关的标准、规范、设计文件和技术资料；2.3. 房屋建筑工程施工旁站监理管理方法（试行）建设部2003年1月1日起执行）2.4. 输变电工程建设管理文件（国家电网公司电
3、网建设分公司2003年3月）2.5. 经批准的施工组织设计、施工方案。3旁站工作流程及要求3.1.旁站前充分了解和驾驭施工所用材料、设备的质量状况以及施工图纸、设计要求、标准、规范等。3.2.工程施工作业进行到旁站监控点时，监理人员检查上道工序已阅历收合格，方可进行下道工序的旁站监理。33监理员执行旁站前，监理工程师向其明确交代旁站项目范围、质量标准、留意事项及突发事务处置要点。3.4.实施旁站监理的各分项工程，承包单位应提前24h向项目监理部申报施工申请。35收到承包商的报告后，监理工程师应马上检查确认是否已具备施工条件。检查内容如下：(1)上道工序及其他专业在该部位的工程是否已确认合格。(
4、2)施工方案是否已经监理部批准。(3)施工设备、人员、材料等是否到位。(4)平安设施是否符合相关要。(5)是否有影响施工的其他因素。在以上条件均满意后，经总监理工程师确认后签认申请表并支配好旁站监理人员实施旁站监理。3.6. 监理人员按规定时间到达现场，旁站检查的重点是：施工人员是否按标准规范、按图纸、按工艺进行施工，是否仔细执行“三检制”(自检、互检、专检)。不但要对主要工序进行旁站，而且要对施工单位的重要试验进行旁站，但监理人员不需在施工单位试验报告上签字(以见证员身份签字除外)。3.7. 按总监理工程师批准的专项旁站监理实施细则逐项执行或按商定的工艺质量标准进行监督检查，并作好质量记录和
5、取样分析。3.8. 旁站监理人员必需在施工点现场持续进行监理，必要时监理人员可轮番旁站，但须做好交接工作。3.9. 旁站监理人员在施工现场跟班监督，刚好发觉和处理旁站监理过程中出的质量问题，照实精确地做好旁站监理记录。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的，不得进行下一道工序施工。3.10. 旁站监理人员实施旁站监理时，发觉施工企业有违反工程建设强制性标准行为的，应责令施工企业马上整改；发觉其施工活动已经或者可能危机工程质量、平安的，应当刚好向监理工程师或总监理工程师报告，由总监理工程师下达局部暂停施工指令或实行其他应急措施。3.11. 应旁站监理的关键部位、关键工序施工
6、，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。(1)旁站人员发觉承包商有违反施工规范和方案的，有权责令承包商当场整改，并作好现场记录。(2)发觉其施工活动已经或者可能危及工程质量的，或有重大平安隐患的，应刚好报告监理工程师和总监理工程师，由总监理工程师下达局部暂停施工指令或实行其他应急措施。承包商在接到通知后马上停止施工，并妥当爱护现场。如有重大平安隐患，必需尽快疏散全部施工人员。(3)承包商质检人员必需在场跟班，如无故不到，旁站人员可按(2)处理方法处理。(4)如旁站人员对材料、设备质量状况有怀疑，应暂停运用并进行必要的检验和检查，承包商应赐予主
7、动协作。3.13. 检查平安措施的到位状况。3.14. 旁站监理人员依据电网公司隐藏工程签证记录格式要求，仔细检查旁站内容,对隐藏工程进行签证。依据旁站监理记录表、平安旁站监理记录表对旁站过程进行记录。图4-7旁站监理工作流程4旁站监理范围及内容4.1土建工程监理旁站范围。土建工程（1）基础工程：1）基础浇筑混凝土。2） 土方回填。3）混凝土灌注桩浇筑。4）防水混凝土浇筑。5）卷材防水层细部构造处理。（2）主体结构：1）梁柱节点钢筋绑扎和隐藏过程。2）混凝土浇筑。3）悬挑梁、阳台板、雨篷钢筋绑扎及混凝土浇筑。4）构件吊装。5）预应力张拉。6）装配式结构安装，钢结构安装，网架结构安装。7）脚手架
8、搭设及拆除（3）建筑装饰装修：1）穿墙和穿板的防水套管安装。（4）建筑屋面：1）屋面防水。2）屋面保温层、找平层作业。电气安装工程监理旁站范围（1）主变压器、高压电抗器就位系统（含油浸电抗器）就位、器身检查、套管安装、耐压及局放试1）主变压器芯部检查。2）局放、冲击试验。3） GIS设备组装与耐压试脸、接地网测试、高压电缆头制作与耐压试验等。（2）GIS设备连接。（3）电气设备高压试验。(4)耐张线夹压接。4.2旁站的内容土建工程(1)土方回填：1)旁站部位：a.基坑基槽回填。b.场内道路范围内的管沟、坑池回填。2)旁站工序。每步回填及碾压后的密实度检测全过程。密实度试验必需由有资质的试验室独
9、立完成。在试验前24h,施工项目部必需书面通知监理。(2)基础结构及防水混凝土。1)旁站部位：a.全部基础结构混凝土和防水混凝土。2)旁站工序：a.单管预埋和穿墙套管均需加焊止水环并要满焊，预埋管要与纵横钢筋焊牢。验收合格后，办理隐藏验收签证。b.孔洞周边应按规范要求设置加强钢筋；应实行措施，防止孔洞下边混凝土浇筑不密实，如在侧边开口、留洞，以确保浇筑密实。c.电线管应确保管内不进水并严禁在振捣时将电线管、开关盒等埋件位置挤偏。d.混凝土浇筑依次和起先及完成时间是否与施工方案要求一样。对大体积混凝土假如分层浇注，要记录两层之间的时间间隔并确认在下层浇注时上层是否已超过初凝时间。梁板混凝土浇筑和
10、墙体混凝土浇筑在各个接茬部位是否会形成冷缝。e.检查后浇带、施工缝位置和做法是否符合规范及施工方案的要求。f.不同强度等级和不同抗渗等级的混凝土有无错浇现象；混凝土振捣是否密实，模板是否有变形及漏浆状况；下次浇注前施工缝是否已按要求处理。g.抽查混凝土坍落度状况，记录试块留设状况。h.有无其他异样，如出现，马上报告。电气工程(1)导线架设工程：1)旁站部位：耐张导线的压接。2)旁站工序：导线耐张线夹的压接。a.导线必需运用符合设计要求的耐张线夹进行连接。b.压接工必需由经过特地培训并经考试合格具有操作证的技术工人担当。c.压接完成后进行外观检查，耐张管有无裂缝，鼓肚、变形，导线有无烧伤、破损、
11、断股，必需符合规范要求。d.测量压后尺寸是否符合规范要求，并填写记录。5旁站监理职责(1)检查施工单位现场人员到岗、特别工种人员持证上岗以及施工机械，建设材料打算状况。(2)在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准状况。(3)核查进场材料，构配件，设备的出厂质量证明，质量检验报告。(4)督促施工单位进行现场检查和必要的复验。(5)做好旁站监理记录和监理日记，保存旁站监理原始资料。(6)旁站监理过程中，发觉有违反工程建设强制性标准行为的，有权责令施工企业马上改正；发觉施工作业可能危及工程质量时，应刚好向总监理工程师报告，由总监理工程师实行必要的措施。6旁站监理工作
12、纪律(1)旁站监理人员必需在规定的时间内在指定的施工地点对指定的工序实施旁站。不得无故不到，也不得擅自变更旁站内容。旁站期间不得从事与工作无关的活动。(2)对来自于施工项目部的任何违规行为必需刚好予以制止，必要时要依据本方案的要求在第一时间报告专业监理工程师和总监理工程师。不得徇私舞弊，包庇纵容，更不得为不正值利益与施工项目部串通弄虚作假。(3)必需照实、精确地填写旁站监理记录。7附件附件1:工程旁站监理支配表附件2:旁站监理记录表(见JZ1.B8)附件1：工程旁站监理支配表变电站土建监理W、H、S点的设置序号工程名称工程作业流程见证点（W）停工待检点（三）旁站点（三）备注户外配电装置场平工程
13、站区土石方开挖场平测量挖填方施工填方区压实系数检测建、构筑物定位放线主控通讯楼定位放线主变基础定位放线500kV配电装置定位放线220kV配电装置定位放线35kV配电装置定位放线其它建、构筑物定位放线灌注桩基础桩孔定位放线灌注桩成孔灌注桩钢筋加工灌注桩钢筋安装灌注桩混凝土浇筑钢筋制作（破桩）钢筋安装高应变、低应变试验设备及构支架基础定位放线基坑开挖（破桩）钢筋制安模板工程混凝土工程构支架吊组装工程构架基础检查钢构架组装钢构架检查钢构架吊装钢构架现场检查验收构架基础二次浇注接地装置安装电缆沟工程定位放线土方开挖垫层浇筑钢筋工程预埋件制作安装模板工程混凝土工程砌体工程盖板制作安装混凝土浇筑拆模成品养护主体工程轴线测量柱钢筋安装混凝土柱支模混凝土浇筑混凝土梁、板支模梁、板钢筋安装（照明、通讯、监控网络埋管、消防管道和暖通管道怖作安装）梁板混凝土浇筑拆模屋面工程找平层保温层防水卷材层刚性防水层蓄水试验（坡屋顶淋水试验）砌体工程轴线测量石砌体工程（围墙，护坡）砖砌
