《油脂酸洗工艺流程.docx》由会员分享，可在线阅读，更多相关《油脂酸洗工艺流程.docx（7页珍藏版）》请在第壹文秘上搜索。

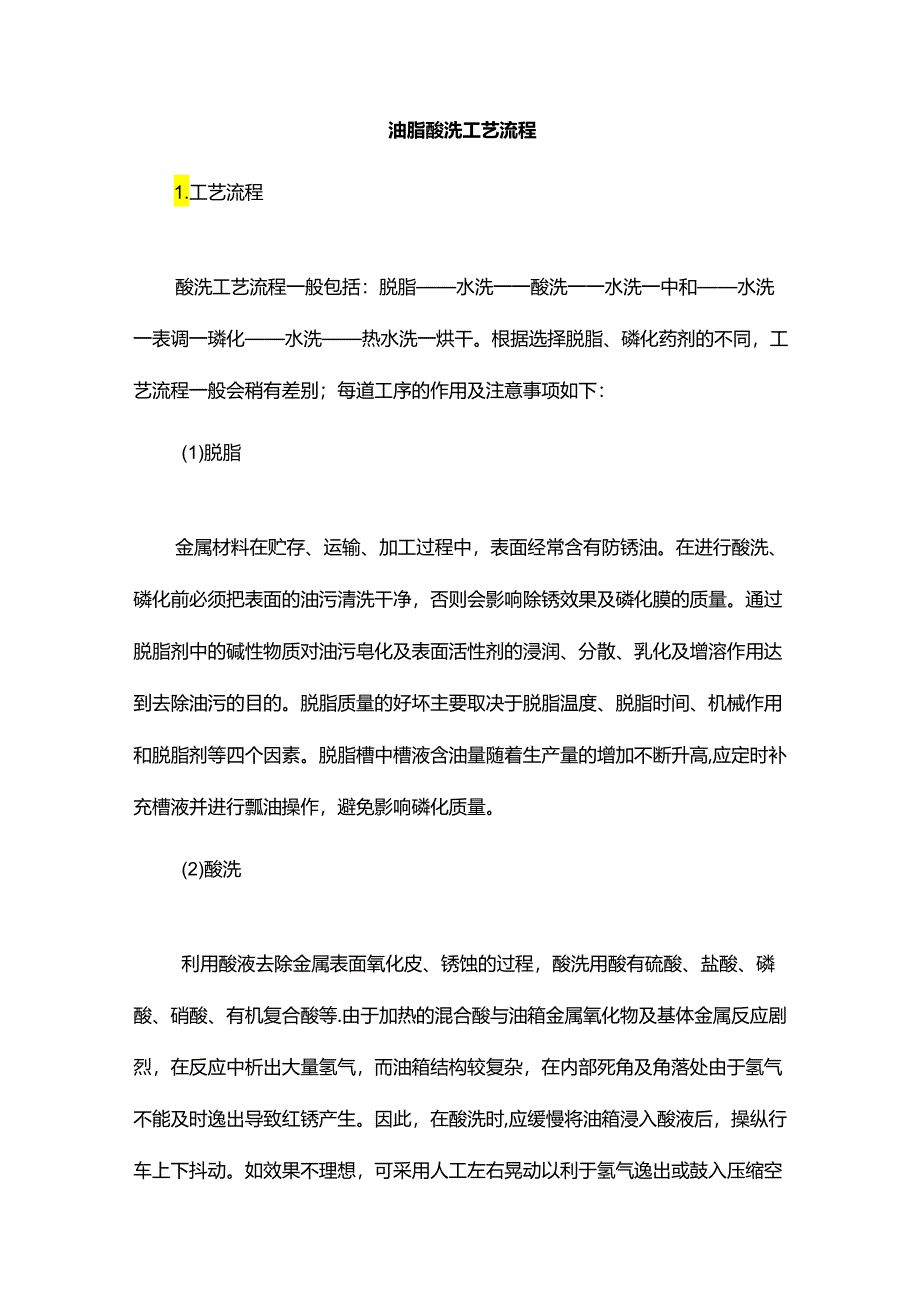

1、油脂酸洗工艺流程1.工艺流程酸洗工艺流程一般包括：脱脂水洗一一酸洗一一水洗一中和水洗一表调一璘化水洗热水洗一烘干。根据选择脱脂、磷化药剂的不同，工艺流程一般会稍有差别；每道工序的作用及注意事项如下：(1)脱脂金属材料在贮存、运输、加工过程中，表面经常含有防锈油。在进行酸洗、磷化前必须把表面的油污清洗干净，否则会影响除锈效果及磷化膜的质量。通过脱脂剂中的碱性物质对油污皂化及表面活性剂的浸润、分散、乳化及增溶作用达到去除油污的目的。脱脂质量的好坏主要取决于脱脂温度、脱脂时间、机械作用和脱脂剂等四个因素。脱脂槽中槽液含油量随着生产量的增加不断升高,应定时补充槽液并进行瓢油操作，避免影响磷化质量。(2

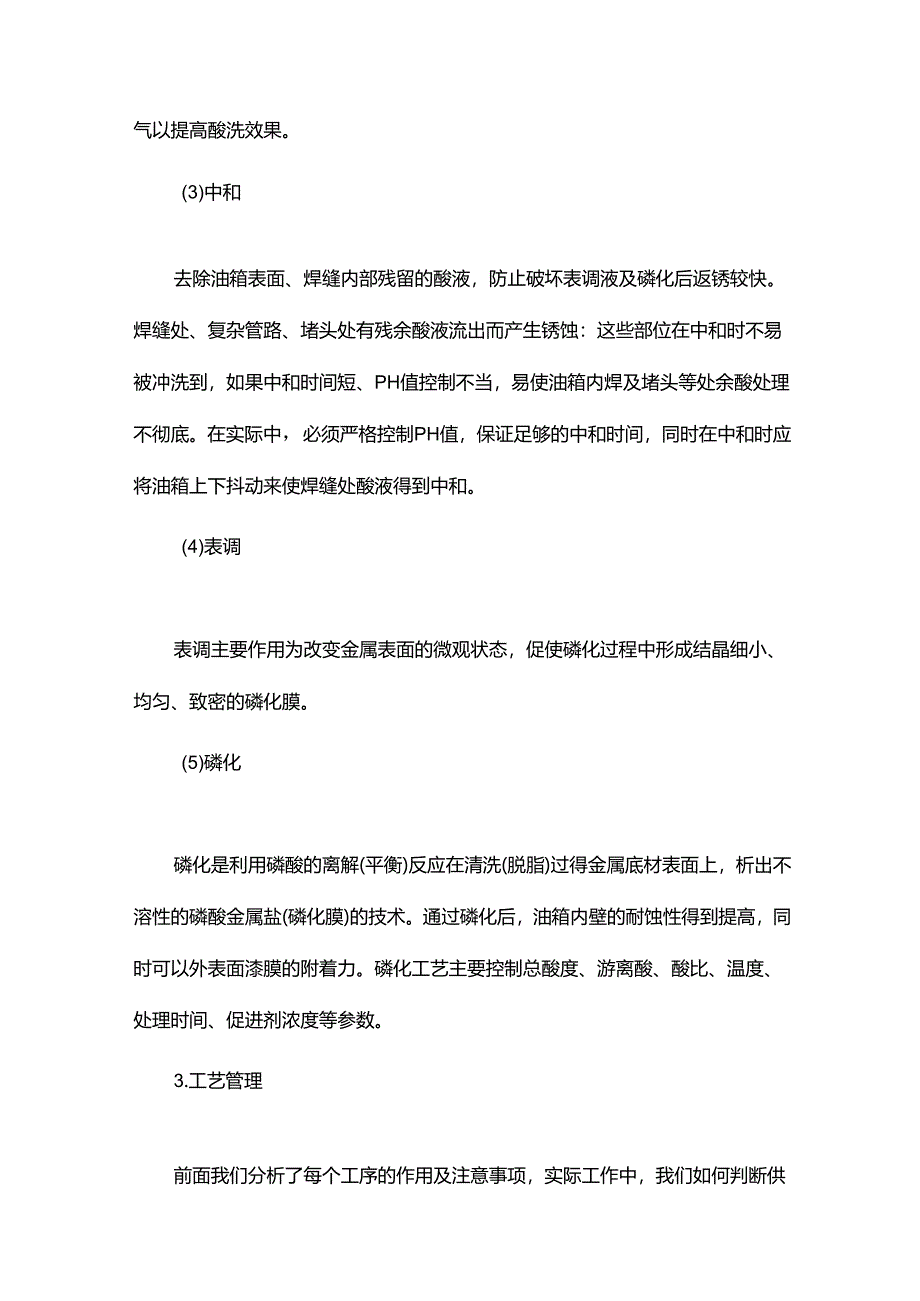

2、)酸洗利用酸液去除金属表面氧化皮、锈蚀的过程，酸洗用酸有硫酸、盐酸、磷酸、硝酸、有机复合酸等.由于加热的混合酸与油箱金属氧化物及基体金属反应剧烈，在反应中析出大量氢气，而油箱结构较复杂，在内部死角及角落处由于氢气不能及时逸出导致红锈产生。因此，在酸洗时,应缓慢将油箱浸入酸液后，操纵行车上下抖动。如效果不理想，可采用人工左右晃动以利于氢气逸出或鼓入压缩空气以提高酸洗效果。(3)中和去除油箱表面、焊缝内部残留的酸液，防止破坏表调液及磷化后返锈较快。焊缝处、复杂管路、堵头处有残余酸液流出而产生锈蚀：这些部位在中和时不易被冲洗到，如果中和时间短、PH值控制不当，易使油箱内焊及堵头等处余酸处理不彻底。在

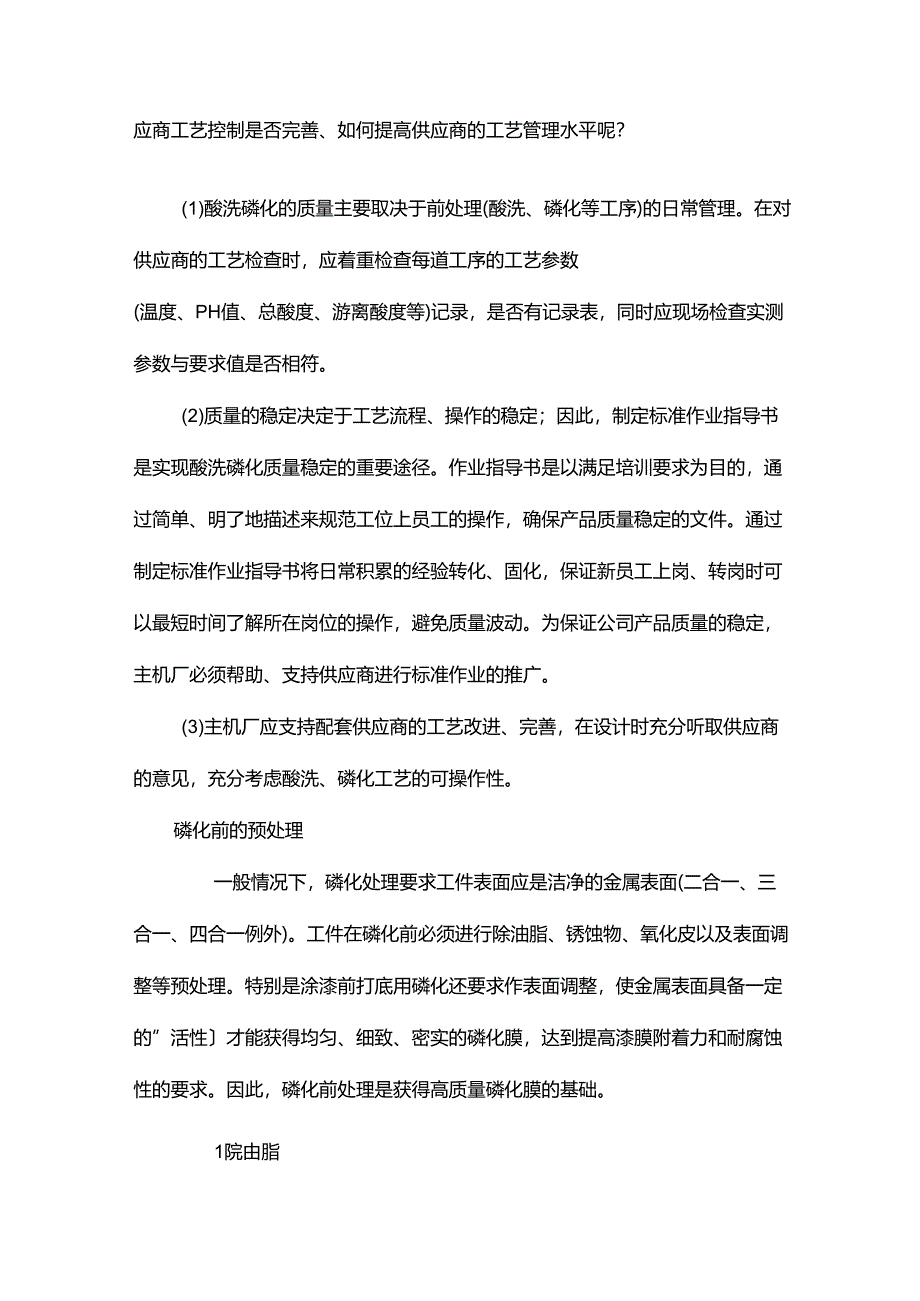

3、实际中，必须严格控制PH值，保证足够的中和时间，同时在中和时应将油箱上下抖动来使焊缝处酸液得到中和。(4)表调表调主要作用为改变金属表面的微观状态，促使磷化过程中形成结晶细小、均匀、致密的磷化膜。(5)磷化磷化是利用磷酸的离解(平衡)反应在清洗(脱脂)过得金属底材表面上，析出不溶性的磷酸金属盐(磷化膜)的技术。通过磷化后，油箱内壁的耐蚀性得到提高，同时可以外表面漆膜的附着力。磷化工艺主要控制总酸度、游离酸、酸比、温度、处理时间、促进剂浓度等参数。3.工艺管理前面我们分析了每个工序的作用及注意事项，实际工作中，我们如何判断供应商工艺控制是否完善、如何提高供应商的工艺管理水平呢？(1)酸洗磷化的质
4、量主要取决于前处理(酸洗、磷化等工序)的日常管理。在对供应商的工艺检查时，应着重检查每道工序的工艺参数(温度、PH值、总酸度、游离酸度等)记录，是否有记录表，同时应现场检查实测参数与要求值是否相符。(2)质量的稳定决定于工艺流程、操作的稳定；因此，制定标准作业指导书是实现酸洗磷化质量稳定的重要途径。作业指导书是以满足培训要求为目的，通过简单、明了地描述来规范工位上员工的操作，确保产品质量稳定的文件。通过制定标准作业指导书将日常积累的经验转化、固化，保证新员工上岗、转岗时可以最短时间了解所在岗位的操作，避免质量波动。为保证公司产品质量的稳定，主机厂必须帮助、支持供应商进行标准作业的推广。(3)主
5、机厂应支持配套供应商的工艺改进、完善，在设计时充分听取供应商的意见，充分考虑酸洗、磷化工艺的可操作性。磷化前的预处理一般情况下，磷化处理要求工件表面应是洁净的金属表面(二合一、三合一、四合一例外)。工件在磷化前必须进行除油脂、锈蚀物、氧化皮以及表面调整等预处理。特别是涂漆前打底用磷化还要求作表面调整，使金属表面具备一定的”活性才能获得均匀、细致、密实的磷化膜，达到提高漆膜附着力和耐腐蚀性的要求。因此，磷化前处理是获得高质量磷化膜的基础。1院由脂除油脂的目的在于清除掉工件表面的油脂、油污。包括机械法、化学法两类。机械法主要是：手工擦刷、喷砂抛丸、火焰灼烧等。化学法主要：溶剂清洗、酸性清洗剂清洗、
6、强碱液清洗，低碱性清洗剂清洗。以下介绍化学法除油脂工艺。1.1 溶剂清洗溶剂法除油脂，一般是用非易燃的卤代烧蒸气法或乳化法。最常见的是采用三氯乙烷、三氯乙烯、全氯乙烯蒸汽除油脂。蒸汽脱脂速度快，效率高，脱脂干净彻底，对各类油及脂的去除效果都非常好。在氯代羟中加入一定的乳化液，不管是浸泡还是喷淋效果都很好。由于氯代卤都有一定的毒性,汽化温度也较高，再者由于新型水基低碱性清洗剂的出现，溶剂蒸汽和乳液除油脂方法现在已经很少使用了。1.2 酸性清洗剂清洗酸性清洗剂除由脂是一种应用非常广泛的方法。它利用表面活性剂的乳化、润湿、渗透原理，并借助于酸腐蚀金属产生氢气的机械剥离作用，达到除油脂的目的。酸性清洗
7、剂可在低温和中温下使用。低温一般只能除掉液态油，中温就可除掉油和脂，一般只适合于浸泡处理方式。酸性清洗剂主要由表面活性剂（如OP类非离子型活性剂、阴离子磺酸钠型）、普通无机酸、缓蚀剂三大部分组成。由于它兼备有除锈与除油脂双重功能，人们习惯称之为“二合一“处理液。盐酸、硫酸酸基的清洗剂应用最为广泛，成本低，效率较高。但酸洗残留的ClSO42-对工件的后腐蚀危害很大。而磷酸酸基没有腐蚀物残留的隐患，但磷酸成本较高，清洗效率低些。对于锌件，铝件一般不采用酸性清洗剂清洗,特别锌件在酸中的腐蚀极快。1.3 强碱液清洗强碱液除油脂是一种传统的有效方法。它是利用强碱对植物油的皂化反应，形成溶于水的皂化物达到
8、除油脂的目的。纯粹的强碱液只能皂化除掉植物油脂而不能除掉矿物油脂。因此人们通过在强碱液中加入表面活性剂，一般是磺酸类阴离子活性剂，利用表面活性剂的乳化作用达到除矿物油的目的。强碱液除油脂的使用温度都较高，通常80oCo常用强碱液工艺如下：处理温度80处理时间520min处理方式浸泡、喷淋均可强碱液除油脂需要较高温度，能耗大,对设备腐蚀性也大，并且材料成本并不算低,因此这种方法的应用正逐步减少。1.4低碱性清洗液清洗低碱性清洗液是当前应用最为广泛的一类除油脂剂。它的碱性低，一般PH值为912o对设备腐蚀较小，对工件表面状态破坏小，可在低温和中温下使用，除油脂效率较高。特别在喷淋方式使用时，除油脂
9、效果特别好。低碱性清洗剂主要由无机低碱性助剂、表面活性剂、消泡剂等组成。无机型助剂主要是硅酸钠、三聚磷酸钠、磷酸钠、碳酸钠等。其作用是提供一定的碱度，有分散悬浮作用。可防止脱下来的油脂重新吸附在工件表面。表面活性剂主要采用非离子型与阴离子型，一般是聚氯乙烯OP类和磺酸盐型，它在除油脂过程中起主要的作用。在有特殊要求时还需要加入一些其它添加物，如喷淋时需要加入消泡剂，有时还加入表面调整剂，起到脱脂、表调双重功能。一般常用的低碱性清洗液工艺如下：浸泡型喷淋型处理温度常温80处理时间520min浸泡型清洗剂主要应注意的是表面活性剂的浊点问题，当处理温度高于浊点时，表面活性剂析出上浮，使之失去脱脂能力
10、，T殳加入阴离子型活性剂即可解决。喷淋型清洗剂应加入足够的消泡剂，在喷淋时不产生泡沫尤为重要。铝件、锌件清洗时，必须考虑到它们在碱性条件下的腐蚀问题，一般宜用接近中性的清洗剂。酸洗磷化工艺流程二、酸洗酸洗除锈、除氧化皮的方法是工业领域应用最为广泛的方法。利用酸对氧化物溶解以及腐蚀产生氢气的机械剥离作用达到除锈和除氧化皮的目的。酸洗中使用最为常见的是盐酸、硫酸、磷酸。硝酸由于在酸洗时产生有毒的二氧化氮气体，T殳很少应用。盐酸酸洗适合在低温下使用,不宜超过45,使用浓度10%45%,还应加入适量的酸雾抑制剂为宜。硫酸在低温下的酸洗速度很慢，宜在中温使用，温度5080,使用浓度10%25%0磷酸酸洗
11、的优点是不会产生腐蚀性残留物（盐酸、硫酸酸洗后或多或少会有少会有ClSO42残留）,比较安全,但磷酸的缺点是成本较高，酸洗速度较慢，一般使用浓度10%-40%,处理温度可常温到80oCo在酸洗工艺中,采用混合酸也是非常有效的方法，如盐酸一硫酸混合酸，磷酸-柠檬酸混合酸。在酸洗除锈除氧化皮槽液中，必须加入适量的缓蚀剂。缓蚀剂的种类很多，选用也比较容易，它的作用是抑制金属腐蚀和防止“氢脆但酸洗”氢脆”敏感的工件时，缓蚀剂的选择应特别小心，因为某些缓蚀剂抑制二个氢原子变为氢分子的反应，即：2H-H2T,使金属表面氢原子的浓度提高，增强了“氢脆”倾向。因此必须查阅有关腐蚀数据手册，或做“氢脆”试验，避
12、免选用危险的缓蚀剂。酸洗磷化工艺流程三、表面调整表面调整的目的，是促使磷化形成晶粒细致密实的磷化膜，以及提高磷化速度。表面调整剂主要有两类，一种是酸性表调剂，如草酸。另一种是胶体钛。两者的应用都非常普及，前者还兼备有除轻锈（工件运行过程中形成的水锈“及”风锈”）的作用。在磷化前处理工艺中，是否选用表面调整工序和选用那一种表调剂都是由工艺与磷化膜的要求来决定的。一般原则是：涂漆前打底磷化、快速低温磷化需要表调。如果工件在进入磷化槽时，已经二次生锈，最好采用酸性表调，但酸性表调只适合于5（）oC的中温磷化。T殳中温锌钙系磷化不表调也行。磷化前预处理工艺是:除油脂-水洗一酸洗-水洗-中和-表调-磷化除油除锈”二合一“一水洗-中和-表调-磷化除油脂-水洗-表调-磷化中和一般就是0.2%1.0%纯碱水溶液。在有些工艺中对重油脂工件，还增加预除油脂工序。
