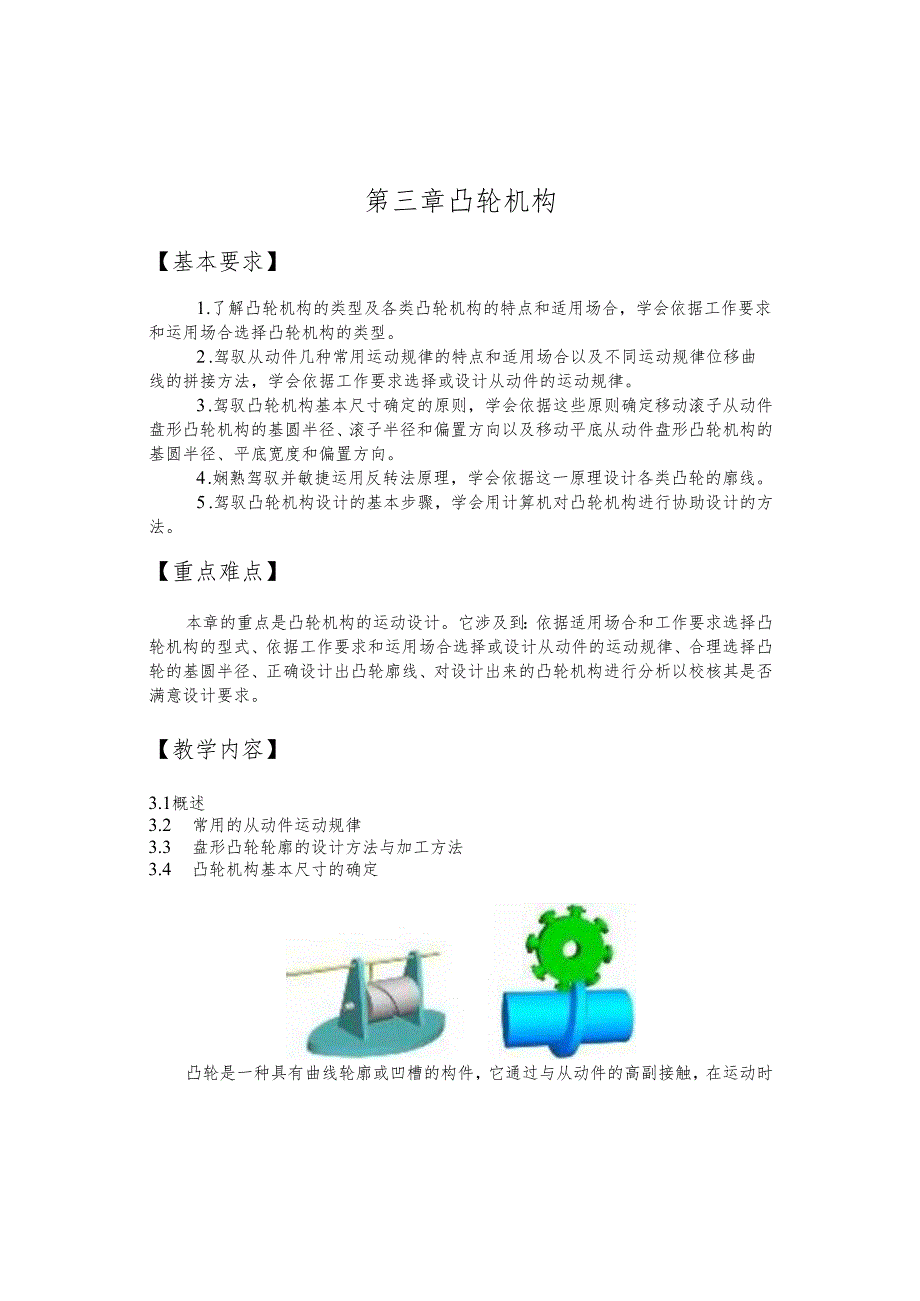

1、第三章凸轮机构【基本要求】1 .了解凸轮机构的类型及各类凸轮机构的特点和适用场合，学会依据工作要求和运用场合选择凸轮机构的类型。2 .驾驭从动件几种常用运动规律的特点和适用场合以及不同运动规律位移曲线的拼接方法，学会依据工作要求选择或设计从动件的运动规律。3 .驾驭凸轮机构基本尺寸确定的原则，学会依据这些原则确定移动滚子从动件盘形凸轮机构的基圆半径、滚子半径和偏置方向以及移动平底从动件盘形凸轮机构的基圆半径、平底宽度和偏置方向。4 .娴熟驾驭并敏捷运用反转法原理，学会依据这一原理设计各类凸轮的廓线。5 .驾驭凸轮机构设计的基本步骤，学会用计算机对凸轮机构进行协助设计的方法。【重点难点】本章的重
2、点是凸轮机构的运动设计。它涉及到：依据适用场合和工作要求选择凸轮机构的型式、依据工作要求和运用场合选择或设计从动件的运动规律、合理选择凸轮的基圆半径、正确设计出凸轮廓线、对设计出来的凸轮机构进行分析以校核其是否满意设计要求。【教学内容】3.1概述3.2 常用的从动件运动规律3.3 盘形凸轮轮廓的设计方法与加工方法3.4 凸轮机构基本尺寸的确定凸轮是一种具有曲线轮廓或凹槽的构件，它通过与从动件的高副接触，在运动时可以使从动件获得连续或不连续的随意预期运动。3.1概述凸轮机构由凸轮、从动件和机架三部分组成，结构简洁，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任何预期的运动规律。但另一方面，由

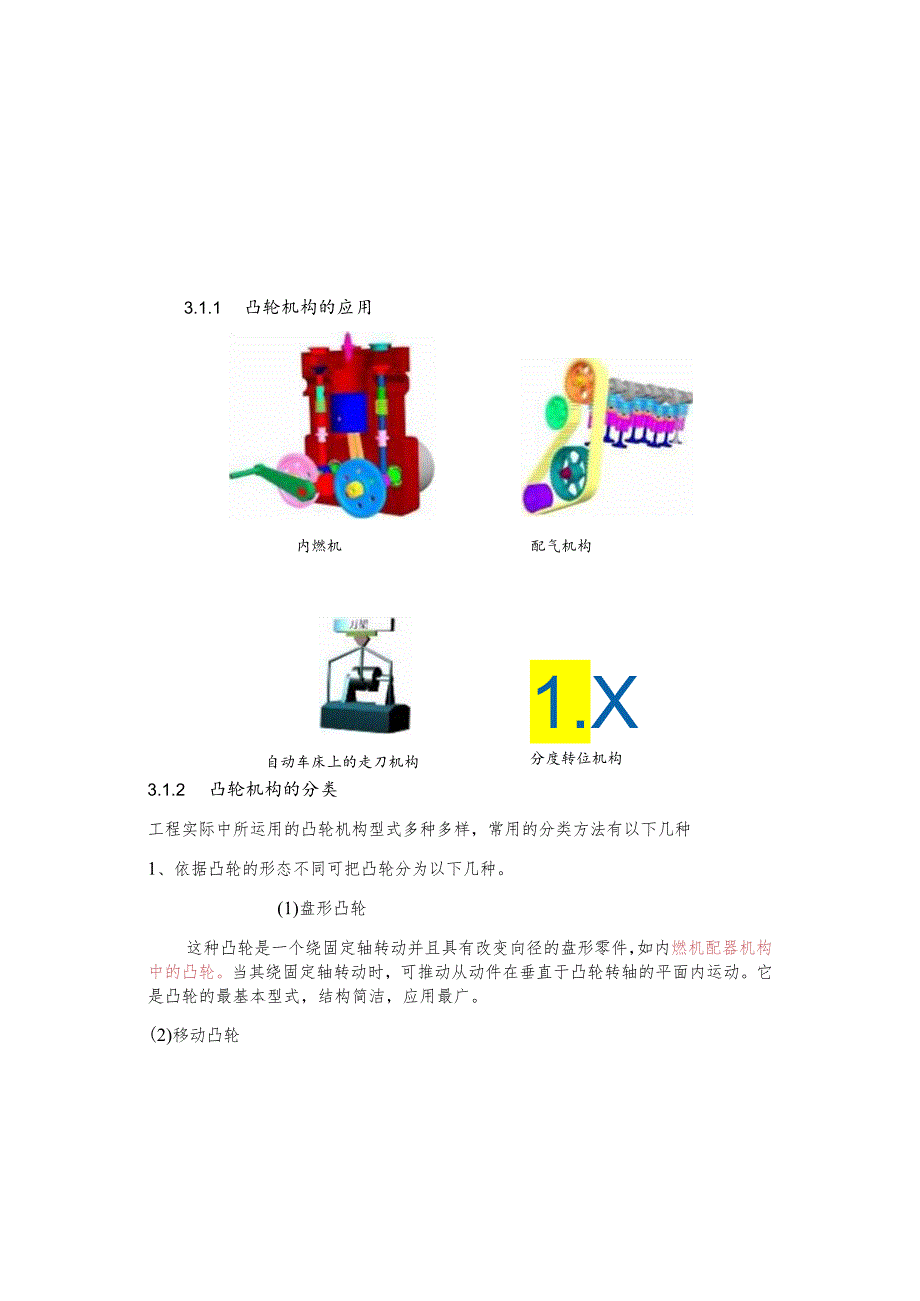

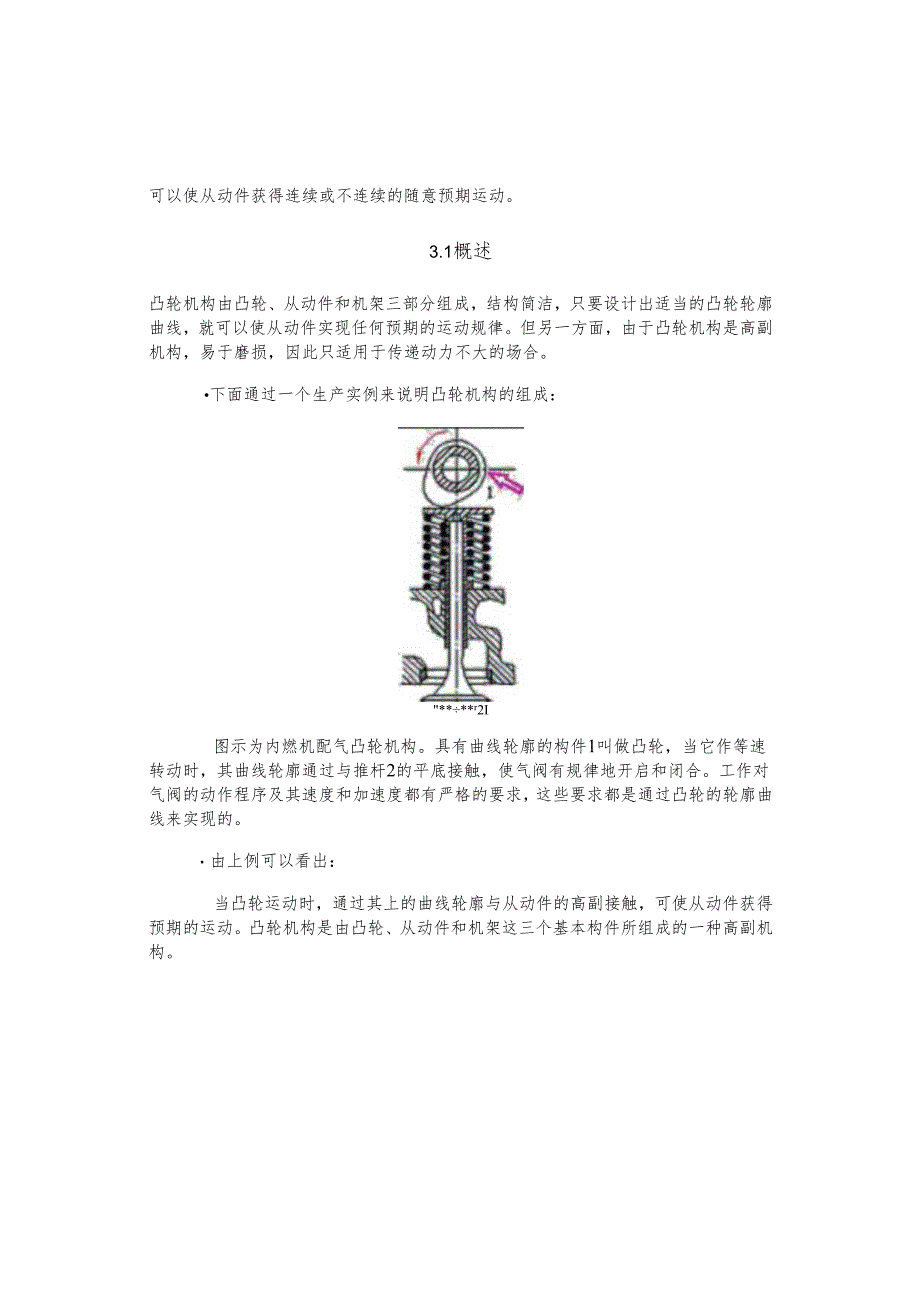

3、于凸轮机构是高副机构，易于磨损，因此只适用于传递动力不大的场合。下面通过一个生产实例来说明凸轮机构的组成：*r2I图示为内燃机配气凸轮机构。具有曲线轮廓的构件1叫做凸轮，当它作等速转动时，其曲线轮廓通过与推杆2的平底接触，使气阀有规律地开启和闭合。工作对气阀的动作程序及其速度和加速度都有严格的要求，这些要求都是通过凸轮的轮廓曲线来实现的。由上例可以看出：当凸轮运动时，通过其上的曲线轮廓与从动件的高副接触，可使从动件获得预期的运动。凸轮机构是由凸轮、从动件和机架这三个基本构件所组成的一种高副机构。3.1.1 凸轮机构的应用内燃机配气机构自动车床上的走刀机构1.X分度转位机构3.1.2 凸轮机构的
4、分类工程实际中所运用的凸轮机构型式多种多样，常用的分类方法有以下几种1、依据凸轮的形态不同可把凸轮分为以下几种。(1)盘形凸轮这种凸轮是一个绕固定轴转动并且具有改变向径的盘形零件，如内燃机配器机构中的凸轮。当其绕固定轴转动时，可推动从动件在垂直于凸轮转轴的平面内运动。它是凸轮的最基本型式，结构简洁，应用最广。(2)移动凸轮当盘形凸轮的转轴位于无穷远处时，就演化成了图示的移动凸轮(或楔形凸轮)。凸轮呈板状，它相对于机架作直线移动。在以上两种凸轮机构中，凸轮与从动件之间的相对运动均为平面运动,故又统称为平面凸轮机构。(3)圆柱凸轮假如将移动凸轮卷成圆柱体即演化成圆柱凸轮。在这种凸轮机构中凸轮与从动
5、件之间的相对运动是空间运动，故属于空间凸轮机构。2 .依据从动件的形态分类名称图形说明尖端从动件1从动件的尖端能够与随意困难的凸轮轮廓保持接触，从而使从动件实现随意的运动规律。这种从动件结构最简洁，但尖端处易磨损，故只适用于速度较低和传力不大的场合。曲面从动件6为了克服尖端从动件的缺点，可以把从动件的端部做成曲面，称为曲面从动件。这种结构形式的从动件在生产中应用较多。滚子从动件6为减小摩擦磨损，在从动件端部安装一个滚轮，把从动4与凸轮之间的滑动摩擦变成滚动摩擦，因此摩擦磨损较小，可用来传递较大的动力，故这种形式的从动件应用很广。平底从动件从动件与凸轮轮廓之间为线接触，接触处易形成油膜，润滑状况
6、好。此外，在不计摩擦时，凸轮对从动件的作用力始终垂直于从动件的平底，受力平稳，传动效率高，常用于高速场合。缺点是与之协作的凸轮轮廓必需全部为外凸形态。3 .依据从动件的运动形式分类依据从动件的运动形式分为移动从动件和摇摆从动件凸轮机构。移动从动件凸轮机构又可依据其从动件轴线与凸轮回转轴心的相对位置分成对心和偏置两种。4 .依据凸轮与从动件维持高副接触的方法(1)力封闭型凸轮机构所谓力封闭型，是指利用重力、弹簧力或其它外力使从动件与凸轮轮廓始终保持接触。如内燃机配器机构中的凸轮。(2)形封闭型凸轮机构所谓形封闭型，是指利用高副元素本身的几何形态使从动件与凸轮轮廓始终保持接触。常用的形封闭型凸轮机
7、构有以下几种：槽凸轮机构等宽凸轮机构共朝凸轮机构以上介绍了凸轮机构的几种分类方法。将不同类型的凸轮和从动件组合起来，就可以得到各种不同形式的凸轮机构。设计时，可依据工作要求和运用场合的不同加以选择。3.2 从动件的常用运动规律设计凸轮机构时，首先应依据工作要求确定从动件的运动规律，然后依据这一运动规律设计凸轮廓线。以尖端移动从动件盘形凸轮机构为例，说明从动件的运动规律与凸轮廓线之间的相互关系。一、凸轮与从动杆的运动关系基圆以轮廓的最小向径rb为半径作的圆。基圆半径即为最小向径rb。推程从动件远离凸轮轴心的运动。升距从动件上升的最大距离，用h表示。推程运动角与推程对应的凸轮转角。停留从动件处于静
8、止不动的那段时间。回程回程运动角从动件朝着凸轮轴心运动的那段行程。与回程对应的凸轮转角。涉及概念定义从动件的运动规律：指从动件的位移s、速度V、加速度a及加速度的改变率j随时间t和凸轮转角改变的规律。从动件的运动线图：从动件的s、v、a、j随时间t或凸轮转角改变的曲线。常用运动规律：在工程实际中常常用到的运动规律，它们具有不同的运动和动力特性。二、从动件的常用运动规律几种常用运动规律的运动线图和特点特点及应用从动件速度为常量，故称为等速运动规律，由于其位移曲线为一条斜率为常数的斜直线，故又称直线运动规律。特点：速度曲线不连续，从动件运动起始和终止位置速度有突变，会产生刚性冲击。适用场合：低速轻
9、载。从动件在推程或回程的前半段作等加速运动，后半段作等减速运动，通常加速度和减速度肯定值相等。由于其位移曲线为两段在O点光滑相连的反向抛物线，故又称为抛物线运动规律。特点：速度曲线连续，不会产生刚性冲击；因加速度曲线在运动的起始、中间和终止位置有突变，会产生柔性冲击。适用场合：中速轻载。当质点在圆周上作匀速运动时，其在该圆直径上的投影所构成的运动称为简谐运动，由于其加速度曲线为余弦曲线，故又称为余弦加速度运动规律。特点：速度曲线连续，故不会产生刚性冲击，但在运动的起始和终止位置加速度曲线不连续，故会产生柔性冲击。适用场合：中速中载。当从动件作无停留的升一降一升连续停留运动时，加速度曲线变成连续
10、曲线，可用于高速场合。当滚圆沿纵坐标轴作匀速纯滚动时，圆周上一点的轨迹为一摆线。此时该点在纵坐标轴上的投影随时间改变的规律称摆线运动规律，由于其加速度曲线为正弦曲线，故又称为正弦加速度运动规律。特点：速度曲线和加速度曲线均连续无突变，故既无刚性冲击也无柔性冲击。适用场合：高速轻载。其位移方程式中多项式剩余项的次数为3、4、5,故称345次多项式运动规律。也称五次多项式运动规律。特点：速度曲线和加速度曲线均连续无突变，故既无刚性冲击也无柔性冲击O适用场合：高速中载。3.3 盘形凸轮轮廓的设计方法当依据运用场合和工作要求选定了凸轮机构的类型和从动件的运动规律后，即可依据选定的基圆半径着手进行凸轮轮
11、廓曲线的设计。凸轮廓线的设计方法有作图法和解析法，其依据的基本原理相同。本节首先介绍凸轮廓线设计的基本原理，然后分别介绍作图法凸轮廓线的方法和步骤。3. 3.1反转法原理:轮机构工作时，凸轮和从动件都在运动，为了在图纸上绘制出凸轮的轮廓曲线，可采纳反转法。下面以图示的对心尖端移动从动件盘形凸轮机构为例来从图中可以看出：凸轮转动时，凸轮机构的真实运动状况：凸轮以等角速度3绕轴O逆时针转动，推动从动件在导路中上、下往复移动。当从动件处于最低位置时，凸轮轮廓曲线与从动件在A点接触，当凸轮转过l角时，凸轮的向径OA将转到OA的位置上，而凸轮轮廓将转到图中兰色虚线所示的位置。这时从动件尖端从最低位置A上
12、升到B,上升的距离sl=AB/o采纳反转法，凸轮机构的运动状况：现在设想凸轮固定不动，而让从动件连同导路一起绕。点以角速度（一3）转过角，此时从动件将一方面随导路一起以角速度（一3）转动，同时又在导路中作相对移动，运动到图中粉红色虚线所示的位置。此时从动件向上移动的距离与前相同。此时从动件尖端所占据的位置B肯定是凸轮轮廓曲线上的一点。若接着反转从动件，可得凸轮轮廓曲线上的其它点。由于这种方法是假定凸轮固定不动而使从动件连同导路一起反转，故称反转法（或运动倒置法）。凸轮机构的形式多种多样，反转法原理适用于各种凸轮轮廓曲线的设计。3. 3.2图解法设计凸轮轮廓曲线移动从动件盘形凸轮廓线的设计1）尖
13、端从动件以一偏置移动尖端从动件盘形凸轮机构为例。设已知凸轮的基圆半径为rb,从动件轴线偏于凸轮轴心的左侧，偏距为e,凸轮以等角速度顺时针方向转动，从动件的位移曲线如图（b）所示，试设计凸轮的轮廓曲线。依据反转法原理，详细设计步骤如下：a）选取适当的比例尺，作出从动件的位移线图。将位移曲线的横坐标分成若干等份，得分点1,2,12ob）选取同样的比例尺，以0为圆心，rb为半径作基圆，并依据从动件的偏置方向画出从动件的起始位置线，该位置线与基圆的交点B0,便是从动件尖端的初始位置。C）以0为圆心、0K=e为半径作偏距圆，该圆与从动件的起始位置线切于K点。d）自K点起先，沿）方向将偏距圆分成与图（b）
14、横坐标对应的区间和等份，得若干个分点。过各分点作偏距圆的切射线，这些线代表从动件在反转过程中从动件占据的位置线。它们与基圆的交点分别为Cl,C2,，C11e）在上述切射线上，从基圆起向外截取线段，使其分别等于图（b）中相应的坐标，即的Bl=ll,C2B2=22,，得点Bl,B2,Bll,这些点即代表反转过程中从动件尖端依次占据的位置。f）将点BO,Bl,B2,连成光滑的曲线，即得所求的凸轮轮廓曲线。4，5.a/71Vz7/11Il,O1234567891ll12T2A1.li2(Pl2）滚子从动件对于下图示偏置移动滚子从动件盘形凸轮机构，当用反转法使凸轮固定不动后，从动件的滚子在反转过程中，将
