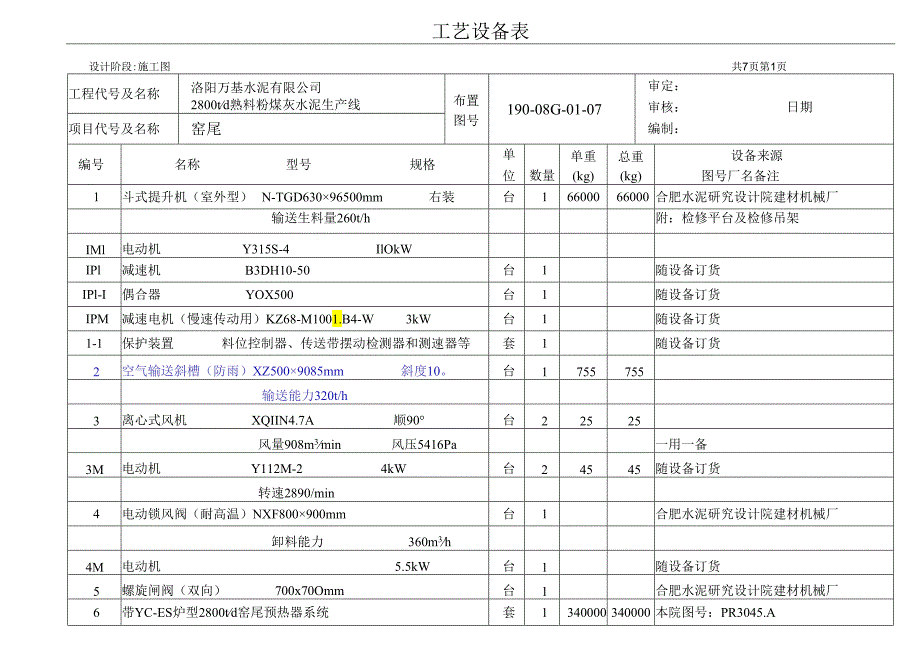

1、工艺设备表设计阶段:施工图共7页第1页工程代号及名称洛阳万基水泥有限公司2800td熟料粉煤灰水泥生产线布置图号190-08G-01-07审定：审核：日期编制：项目代号及名称窑尾编号名称型号规格单位数量单重(kg)总重(kg)设备来源图号厂名备注1斗式提升机（室外型）N-TGD63096500mm右装台16600066000合肥水泥研究设计院建材机械厂输送生料量260t/h附：检修平台及检修吊架IMl电动机Y315S-4IlOkWIPl减速机B3DH10-50台1随设备订货IPl-I偶合器YOX500台1随设备订货IPM减速电机（慢速传动用）KZ68-M1001.B4-W3kW台1随设备订货1
2、-1保护装置料位控制器、传送带摆动检测器和测速器等套1随设备订货2空气输送斜槽（防雨）XZ5009085mm斜度10。台1755755输送能力320t/h3离心式风机XQIIN4.7A顺90台22525风量908m3min风压5416Pa一用一备3M电动机Y112M-24kW台24545随设备订货转速2890/min4电动锁风阀（耐高温）NXF800900mm台1合肥水泥研究设计院建材机械厂卸料能力360m3h4M电动机5.5kW台1随设备订货5螺旋闸阀（双向）700x70Omm台1合肥水泥研究设计院建材机械厂6带YC-ES炉型2800td窑尾预热器系统套1340000340000本院图号：P

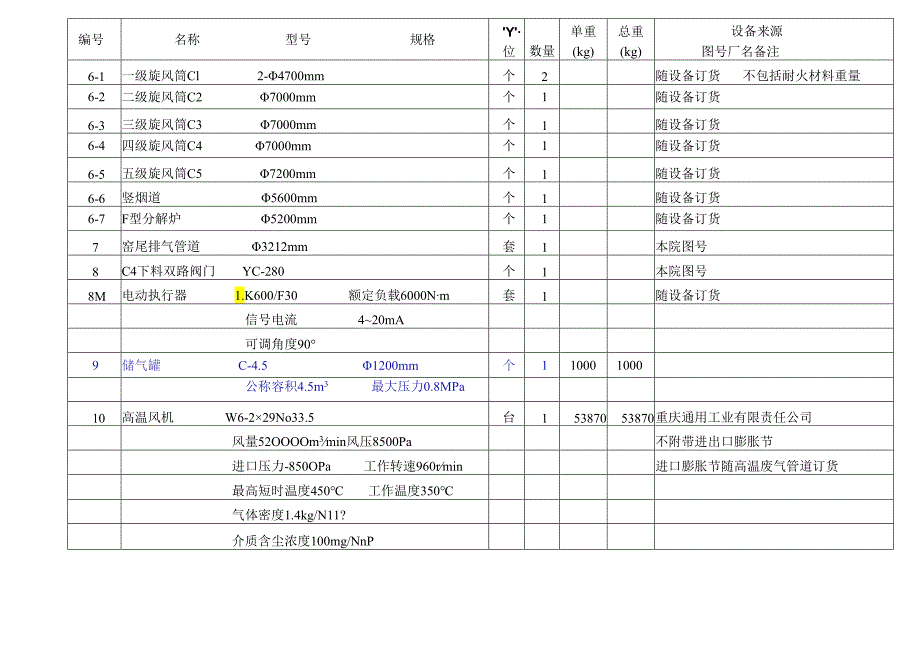

3、R3045.A编号名称型号规格Y位数量单重(kg)总重(kg)设备来源图号厂名备注6-1一级旋风筒Cl2-4700mm个2随设备订货不包括耐火材料重量6-2二级旋风筒C27000mm个1随设备订货6-3三级旋风筒C37000mm个1随设备订货6-4四级旋风筒C47000mm个1随设备订货6-5五级旋风筒C57200mm个1随设备订货6-6竖烟道5600mm个1随设备订货6-7F型分解炉5200mm个1随设备订货7窑尾排气管道3212mm套1本院图号8C4下料双路阀门YC-280个1本院图号8M电动执行器1.K600/F30额定负载6000Nm套1随设备订货信号电流420mA可调角度909储气罐

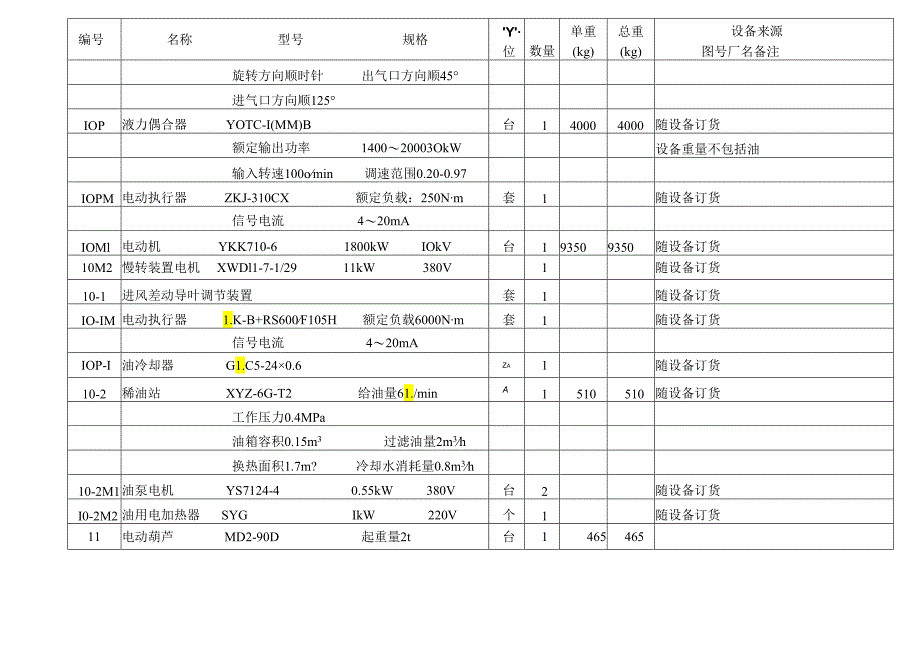

4、C-4.51200mm个110001000公称容积4.5m3最大压力0.8MPa10高温风机W6-229No33.5台15387053870重庆通用工业有限责任公司风量52OOOOm3min风压8500Pa不附带进出口膨胀节进口压力-850OPa工作转速960rmin进口膨胀节随高温废气管道订货最高短时温度450工作温度350气体密度1.4kg/N11?介质含尘浓度100mg/NnP编号名称型号规格Y位数量单重(kg)总重(kg)设备来源图号厂名备注旋转方向顺时针出气口方向顺45进气口方向顺125IOP液力偶合器YOTC-I(MM)B台140004000随设备订货额定输出功率140020003
5、OkW设备重量不包括油输入转速100omin调速范围0.20-0.97IOPM电动执行器ZKJ-310CX额定负载：250Nm套1随设备订货信号电流420mAIOMl电动机YKK710-61800kWIOkV台193509350随设备订货10M2慢转装置电机XWDl1-7-1/2911kW380V1随设备订货10-1进风差动导叶调节装置套1随设备订货IO-IM电动执行器1.K-B+RS600F105H额定负载6000Nm套1随设备订货信号电流420mAIOP-I油冷却器G1.C5-240.6Za1随设备订货10-2稀油站XYZ-6G-T2给油量61./minA1510510随设备订货工作压力0
6、.4MPa油箱容积0.15m3过滤油量2m3h换热面积1.7m?冷却水消耗量0.8m3h10-2M1油泵电机YS7124-40.55kW380V台2随设备订货I0-2M2油用电加热器SYGIkW220V个1随设备订货11电动葫芦MD2-90D起重量2t台1465465编号名称型号规格Y位数量单重(kg)总重(kg)设备来源图号厂名备注起升高度90m起升速度8mmin钢丝绳按起升高度90mIlMl主起升电机ZD32-44.5kW台1随设备订货11M2付起升电机ZDYi12-40.4kW台1随设备订货11M3运行电机ZDYi12-40.4kW1随设备订货12碟阀I型Dg200mm个2142813离
7、心式风机4-72No.4.5A逆0。台19090风量7081m3min风压2428Pa窑尾端窑口冷却风机转速2900rmin13M电动机Y132S2-27.5kW17171随设备订货转速2900rmin14电动蝶阀ZKJW-OJDN200mm台1工作温度：-30250C安装在风机15进风口公称压力：OJMPa启闭时间：25s14M电动执行器1.K250/F30额定负载：250Nm套1随设备订货信号电流420mA15离心式风机9-26No.5A顺0台15454风量5527m3min风压5725Pa炉用燃烧器净风机转速2900rmin15M电动机Y160M2-215kW1128128随设备订货转速
8、2930rmin编号名称型号规格Y位数量单重(kg)总重(kg)设备来源图号厂名备注16电动蝶阀ZKJW-OJDN400mm台1工作温度：-30250C安装在风机17进风口公称压力：OJMPa启闭时间：25s16M电动执行器1.K250/F30额定负载：250Nm套1随设备订货信号电流420mA17离心式风机9-26No.7.ID顺45。台19090随预热器订货风量14643m3/h风压12078Pa流化床风机转速2900rmin17M电动机Y280S-275kW1549549随设备订货转速2970rmin采用变频调速18止回阀H41T-16Dg150mm个19595公称压力1.57MPa19
9、电磁阀ZCT-50A0.02kW220V个46.526介质压力0.7850.98MPa20吹堵压缩空气管道及管件套120-1热轧无缝钢管108mm6=4mmm根据现场需要购置133mm=4mmm根据现场需要购置20-2镀锌水.煤气钢管Dg50mm=3.5mmm根据现场需要购置Dg40mm6=3.5mmm根据现场需要购置Dg25mm=3.25mmm根据现场需要购置编号名称型号规格Y位数量单重(kg)总重(kg)设备来源图号厂名备注20-3截止阀J41T-16DglOOmm个140.440.4购置J41T-16Dg50mm个129.4112.8购置J41T-16Dg40mm个126.679.2购置
10、J41T-16Dg25mm个63.621.6购置20-4三通管Dg10050mm个44.6418.56购置Dg10025mm个6购置Dg5050mm个81.9615.6购置Dg4040mm个160.467.42购置20-5同心异径管Dg125/Dg1OOrnm个13.293.29购置Dg50Dg40mm个40.361.42购置20-6平焊钢法兰Dg100mrn公称压力1MPa对28.0216.04购置Dg50mm公称压力1MPa对164.1866.88购置Dg40mm公称压力1MPa对123.4241.06购置Dg25mm公称压力1MPa对61.7810.6购置20-7弯头Dg125mm90个13.393.39购置Dg100mrn90个22.154.3购置Dg50mm9
