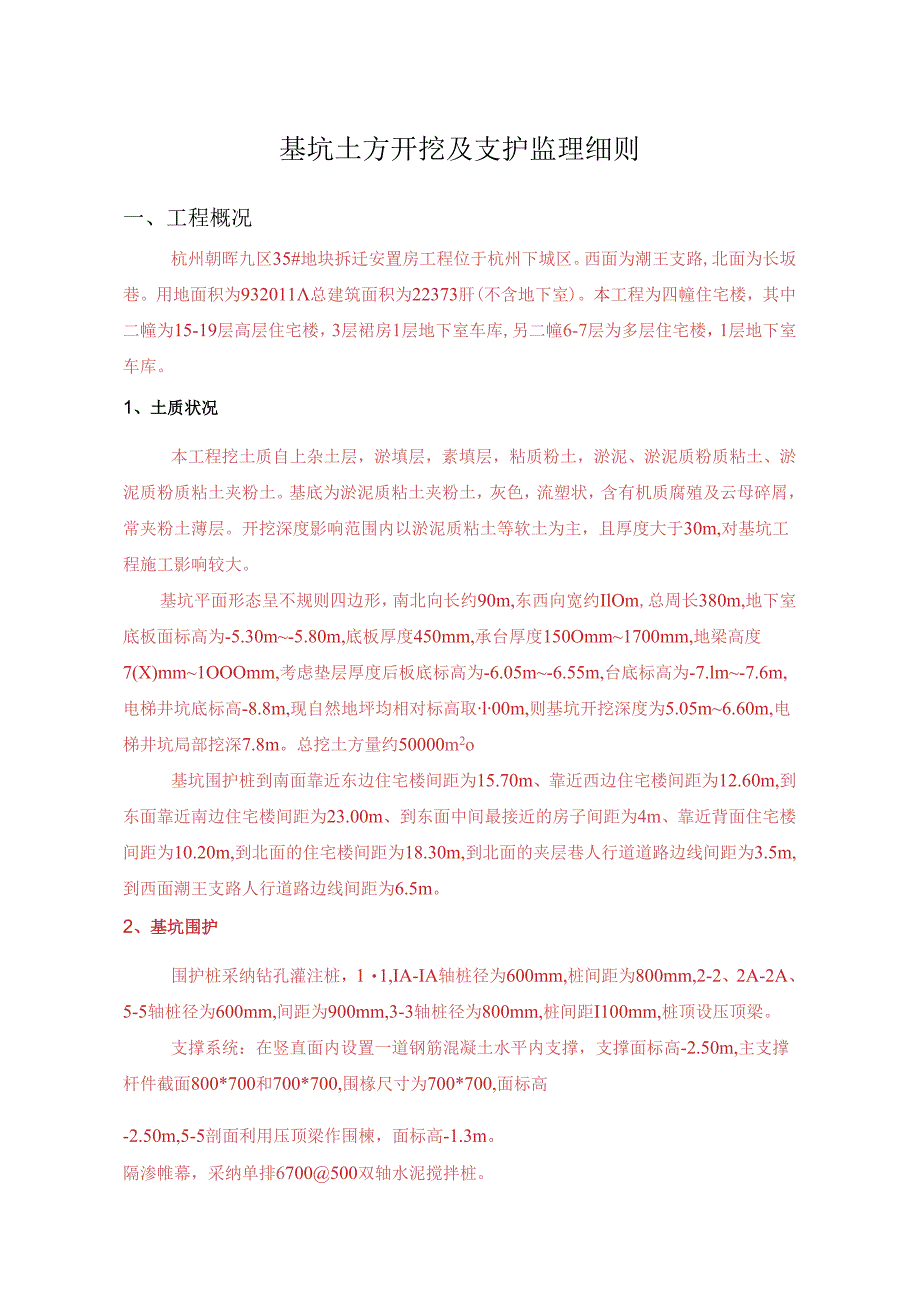

1、基坑土方开挖及支护监理细则一、工程概况杭州朝晖九区35#地块拆迁安置房工程位于杭州下城区。西面为潮王支路,北面为长坂巷。用地面积为932011总建筑面积为22373肝(不含地下室)。本工程为四幢住宅楼，其中二幢为15-19层高层住宅楼，3层裙房1层地下室车库,另二幢6-7层为多层住宅楼，1层地下室车库。1、土质状况本工程挖土质自上杂土层，淤填层，素填层，粘质粉土，淤泥、淤泥质粉质粘土、淤泥质粉质粘土夹粉土。基底为淤泥质粘土夹粉土，灰色，流塑状，含有机质腐殖及云母碎屑，常夹粉土薄层。开挖深度影响范围内以淤泥质粘土等软土为主，且厚度大于30m,对基坑工程施工影响较大。基坑平面形态呈不规则四边形，南
2、北向长约90m,东西向宽约IlOm,总周长380m,地下室底板面标高为-5.30m-5.80m,底板厚度450mm,承台厚度150Omm1700mm,地梁高度7(X)mm1OOOmm,考虑垫层厚度后板底标高为-6.05m-6.55m,台底标高为-7.lm-7.6m,电梯井坑底标高-8.8m,现自然地坪均相对标高取l00m,则基坑开挖深度为5.05m6.60m,电梯井坑局部挖深7.8m。总挖土方量约50000m2o基坑围护桩到南面靠近东边住宅楼间距为15.70m、靠近西边住宅楼间距为12.60m,到东面靠近南边住宅楼间距为23.00m、到东面中间最接近的房子间距为4m、靠近背面住宅楼间距为10.
3、20m,到北面的住宅楼间距为18.30m,到北面的夹层巷人行道道路边线间距为3.5m,到西面潮王支路人行道路边线间距为6.5m。2、基坑围护围护桩采纳钻孔灌注桩，11,IA-IA轴桩径为600mm,桩间距为800mm,2-2、2A-2A、5-5轴桩径为600mm,间距为900mm,3-3轴桩径为800mm,桩间距I100mm,桩顶设压顶梁。支撑系统：在竖直面内设置一道钢筋混凝土水平内支撑，支撑面标高-2.50m,主支撑杆件截面800*700和700*700,围椽尺寸为700*700,面标高-2.50m,5-5剖面利用压顶梁作围楝，面标高-1.3m。隔渗帷幕，采纳单排6700500双轴水泥搅拌桩

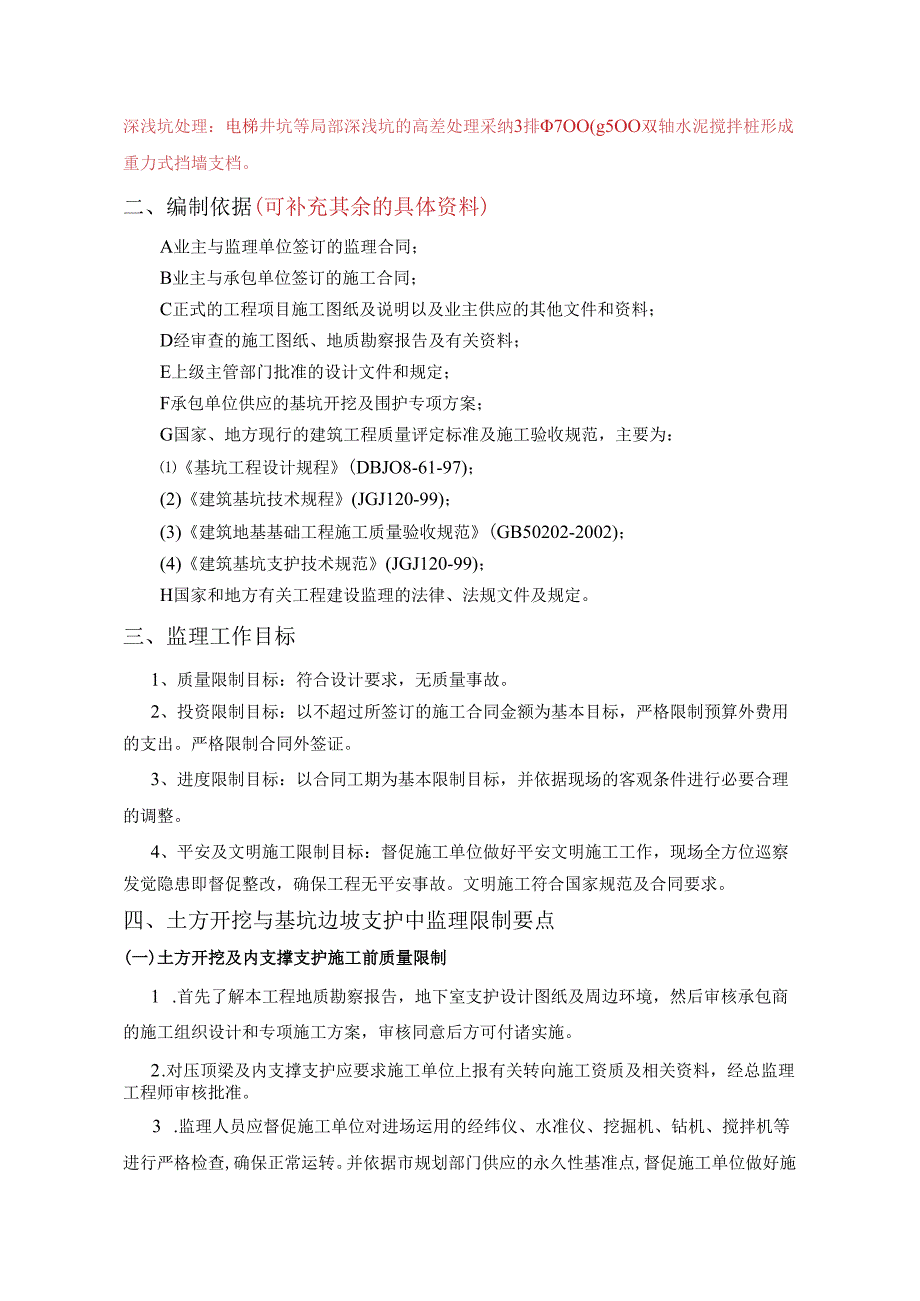

4、。深浅坑处理：电梯井坑等局部深浅坑的高差处理采纳3排7OO(g5OO双轴水泥搅拌桩形成重力式挡墙支档。二、编制依据(可补充其余的具体资料)A业主与监理单位签订的监理合同；B业主与承包单位签订的施工合同；C正式的工程项目施工图纸及说明以及业主供应的其他文件和资料；D经审查的施工图纸、地质勘察报告及有关资料；E上级主管部门批准的设计文件和规定；F承包单位供应的基坑开挖及围护专项方案；G国家、地方现行的建筑工程质量评定标准及施工验收规范，主要为：基坑工程设计规程(DBJO8-61-97)；(2)建筑基坑技术规程(JGJ120-99)；(3)建筑地基基础工程施工质量验收规范(GB50202-2002)
5、；(4)建筑基坑支护技术规范(JGJ120-99)；H国家和地方有关工程建设监理的法律、法规文件及规定。三、监理工作目标1、质量限制目标：符合设计要求，无质量事故。2、投资限制目标：以不超过所签订的施工合同金额为基本目标，严格限制预算外费用的支出。严格限制合同外签证。3、进度限制目标：以合同工期为基本限制目标，并依据现场的客观条件进行必要合理的调整。4、平安及文明施工限制目标：督促施工单位做好平安文明施工工作，现场全方位巡察发觉隐患即督促整改，确保工程无平安事故。文明施工符合国家规范及合同要求。四、土方开挖与基坑边坡支护中监理限制要点(一)土方开挖及内支撑支护施工前质量限制1 .首先了解本工程

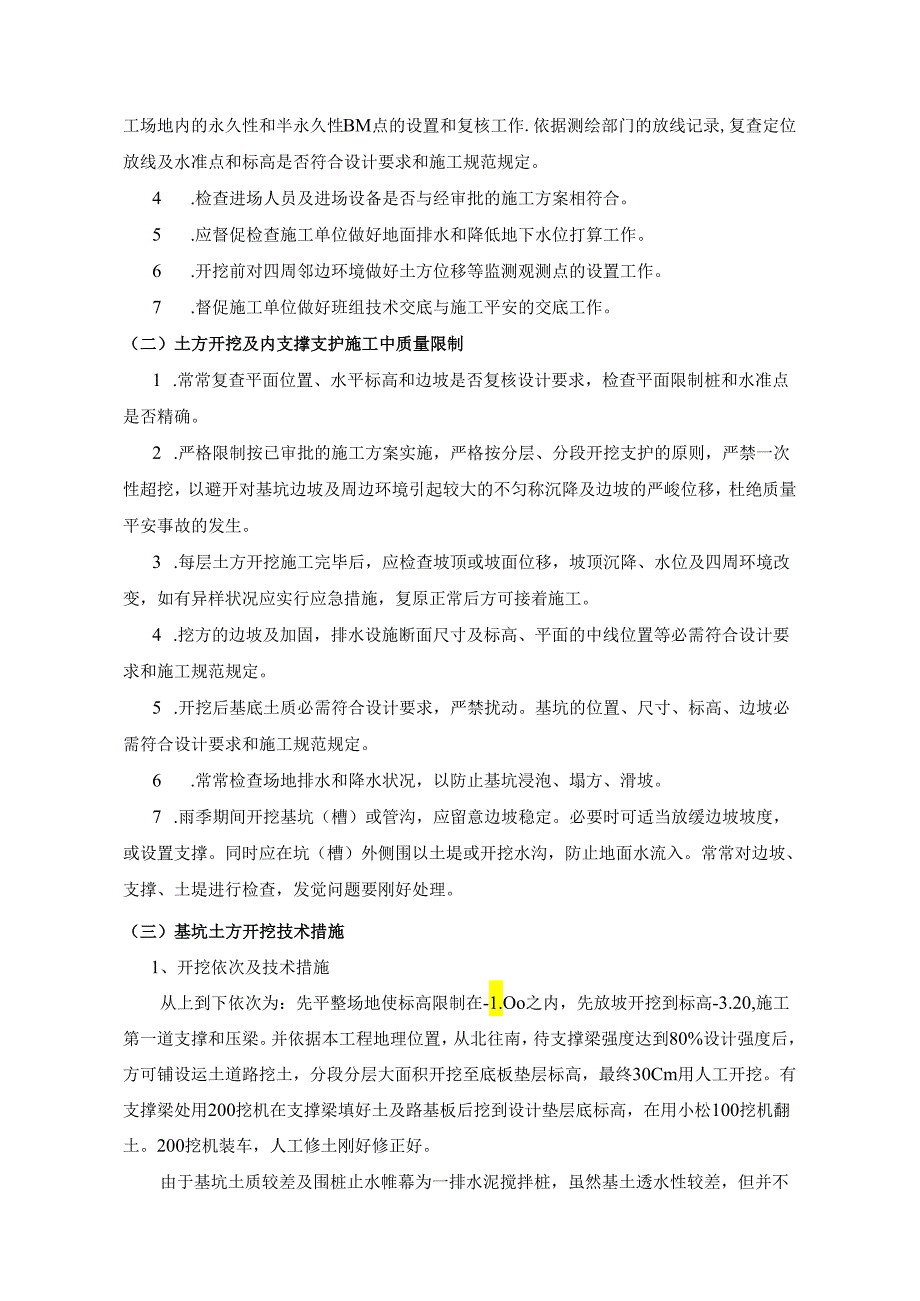

6、地质勘察报告，地下室支护设计图纸及周边环境，然后审核承包商的施工组织设计和专项施工方案，审核同意后方可付诸实施。2 .对压顶梁及内支撑支护应要求施工单位上报有关转向施工资质及相关资料，经总监理工程师审核批准。3 .监理人员应督促施工单位对进场运用的经纬仪、水准仪、挖掘机、钻机、搅拌机等进行严格检查,确保正常运转。并依据市规划部门供应的永久性基准点,督促施工单位做好施工场地内的永久性和半永久性BM点的设置和复核工作.依据测绘部门的放线记录,复查定位放线及水准点和标高是否符合设计要求和施工规范规定。4 .检查进场人员及进场设备是否与经审批的施工方案相符合。5 .应督促检查施工单位做好地面排水和降低
7、地下水位打算工作。6 .开挖前对四周邻边环境做好土方位移等监测观测点的设置工作。7 .督促施工单位做好班组技术交底与施工平安的交底工作。（二）土方开挖及内支撑支护施工中质量限制1 .常常复查平面位置、水平标高和边坡是否复核设计要求，检查平面限制桩和水准点是否精确。2 .严格限制按已审批的施工方案实施，严格按分层、分段开挖支护的原则，严禁一次性超挖，以避开对基坑边坡及周边环境引起较大的不匀称沉降及边坡的严峻位移，杜绝质量平安事故的发生。3 .每层土方开挖施工完毕后，应检查坡顶或坡面位移，坡顶沉降、水位及四周环境改变，如有异样状况应实行应急措施，复原正常后方可接着施工。4 .挖方的边坡及加固，排水
8、设施断面尺寸及标高、平面的中线位置等必需符合设计要求和施工规范规定。5 .开挖后基底土质必需符合设计要求，严禁扰动。基坑的位置、尺寸、标高、边坡必需符合设计要求和施工规范规定。6 .常常检查场地排水和降水状况，以防止基坑浸泡、塌方、滑坡。7 .雨季期间开挖基坑（槽）或管沟，应留意边坡稳定。必要时可适当放缓边坡坡度，或设置支撑。同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。常常对边坡、支撑、土堤进行检查，发觉问题要刚好处理。（三）基坑土方开挖技术措施1、开挖依次及技术措施从上到下依次为：先平整场地使标高限制在-1.Oo之内，先放坡开挖到标高-3.20,施工第一道支撑和压梁。并依据本工程
9、地理位置，从北往南，待支撑梁强度达到80%设计强度后，方可铺设运土道路挖土，分段分层大面积开挖至底板垫层标高，最终30Cm用人工开挖。有支撑梁处用200挖机在支撑梁填好土及路基板后挖到设计垫层底标高，在用小松100挖机翻土。200挖机装车，人工修土刚好修正好。由于基坑土质较差及围桩止水帷幕为一排水泥搅拌桩，虽然基土透水性较差，但并不能非常保证不漏水，所以应做坑内明沟集水井排水。基坑开挖做工到分层、分段、对称开挖原则。具体划分如下：A、地下室分二期进行施工，第一期为2#、4#楼部位地下室，其次期为1#、3#楼部位地下室（二期地下室部位暂作一期地下室施工的临时施工场地，待至一期地下室顶板浇筑完成后
10、，再起先进行）一、二期地下室施工以地下室施工图中-轴南北向的后浇带为界。每期挖土线路自北向南进行其中一期地下室汽车坡道（2#楼南面地下室入口汽车坡道）暂作施工道路，改同二期地下室一起进行。B、先挖土支撑和压顶梁部位土方至设计标高（支撑梁标高3.20,压顶梁标高-1.65）进行支撑和压顶梁施工待支撑和压顶梁碎强度达到80%设计强度后进行其次道基坑土方开挖。C、其次道基坑土方法（支撑梁部位）方法一：选120型挖机干脆进行基坑内支撑梁进行施工，挖土线路自坑中向坑边开展，挖机机座工作面（离围边剪力墙3.5米）必需降至承台底才能使挖机可开展工作（挖机作业高度4.0米）在开挖过程中，凿桩头必需同时进行。方
11、法2选200型挖机和60型小挖机协作进行，施工步骤，先对支撑梁部位进行土方回填至支撑梁面0.1米并在回土上部铺填0.5米厚堆渣作为挖机的作业台基。具体挖土由200型挖机于支撑梁上向下，自外向内开展。挖至地下室地板，坑内死角，以及承台，下返梁由60型小挖机进行补挖，（60型小挖机作业高度2.5米）小挖机起先作业的工作面为桩头须先凿除。（四）监控土方开挖质量流程图：五、土方开挖及内支撑支护限制目标值及要点（一）质量验收标准1、一般规定2、土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等,做好土方平衡调配，削减重复挖运。3、土方平衡调配应尽可能与城
12、市规划和农田水利相结合将余土一次性运到指定弃土场，做到文明施工。4、土方开挖前应检查定位放线、排水和降低地下水位系统，合理支配土方运输车的行走路途及弃土场。5、施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统，并随时观测四周的环境改变。6、主控项目柱基、基坑、基槽和场地的基质必需符合设计要求，并严禁扰动。7、允许偏差项目1)土方开挖工程项序项目允许偏差或允许值(mm)检验方法桩基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高-503050-50-50水准仪2长度、宽度(由设计中心线向两边量)+200-50+300-100+500-150+100-经纬仪
13、，用钢尺量3边坡符合设计要求视察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形尺检查2基底土性符合设计要求视察或土样分析2)压顶梁及内支撑支护工程:限制点限制方法限制工具轴线、标高现场复核水准仪、经纬仪、通线、卷尺商品睑及其协作比视察、检查出厂合格证和试验报告，碎、砂浆协作比设计报告及砂、石分析报告，每台班抽测两次坍落度，砂试块留置组数。坍落度筒模板现场与方案进行对比、现场检查钢筋隐藏检查视察，检查出厂合格证和试验报告，与施工图纸、规范比照检查验收。卷尺钢筋碎爱护层现场测量卷尺断面、尺寸现场复核卷尺校养护现场检查、督促险浇水覆盖、养护3)钢筋加工的允许偏差(mm)受力钢
14、筋顺长度方向全长的净尺寸10方起钢筋的泻折位置20箍筋内净尺寸54)钢筋安装位置允许偏差(mm)绑扎钢筋网长度10网眼尺寸20绑扎钢筋骨架长10宽、高5受力钢筋间距10排距5爱护层厚度柱、梁5板、墙3绑扎箍筋、横向钢筋间距20钢筋弯起点位置205）现浇结构模板偏差（mm）轴线位置5相邻两板表面凹凸差2表面平整度5（二）基坑开挖质量保证措施1、基坑开挖围楝开挖质量保证措施：在撤好灰线后，挖机离灰线20Cm开挖，挖平挖直剩510Cm人工修整，抹好水泥砂浆，围楝由于在支撑桩上，开挖时不行硬挖硬拉，限制好标高，人工凿除。2、围护桩边挖土质量保证措施：围护桩边挖土时，挖斗离桩边不少于20cm,桩边5一1
15、0Cm人工修土.3、工程桩质量保证措施挖土时斗离工程桩50Cm挖土，渐渐向桩边靠近，桩边510cm人工修土，挖机不行碰撞工程桩，严禁硬拉、硬撞。4、支撑质量保证措施支撑浇捣后达到80%设计强度是，在梁两边铺设泥土压实到梁上20cm,梁上铺设不少于20Cm土层在铺设路基板，方可允许挖机在上作业，挖土时不行碰撞支撑梁。5、基底、地梁、承台、电梯井等挖土质量保证措施在人工修土时，限制好标高，限制桩，平台处每边不少于1个，地梁不少于2端各1个，承台不少于桩根数。电梯井凹凸跨挖土时，放好限制定位灰线，不行连重力式挡墙一起挖除。6、施工现场监测措施为确保地下室施工的平安牢靠和开挖顺当进行，整个地下室施工过程中进行全过程监测，实行信息化施工，通过监测，刚好驾驭支护结构和基坑外侧地基移位沉降道路管线，接
