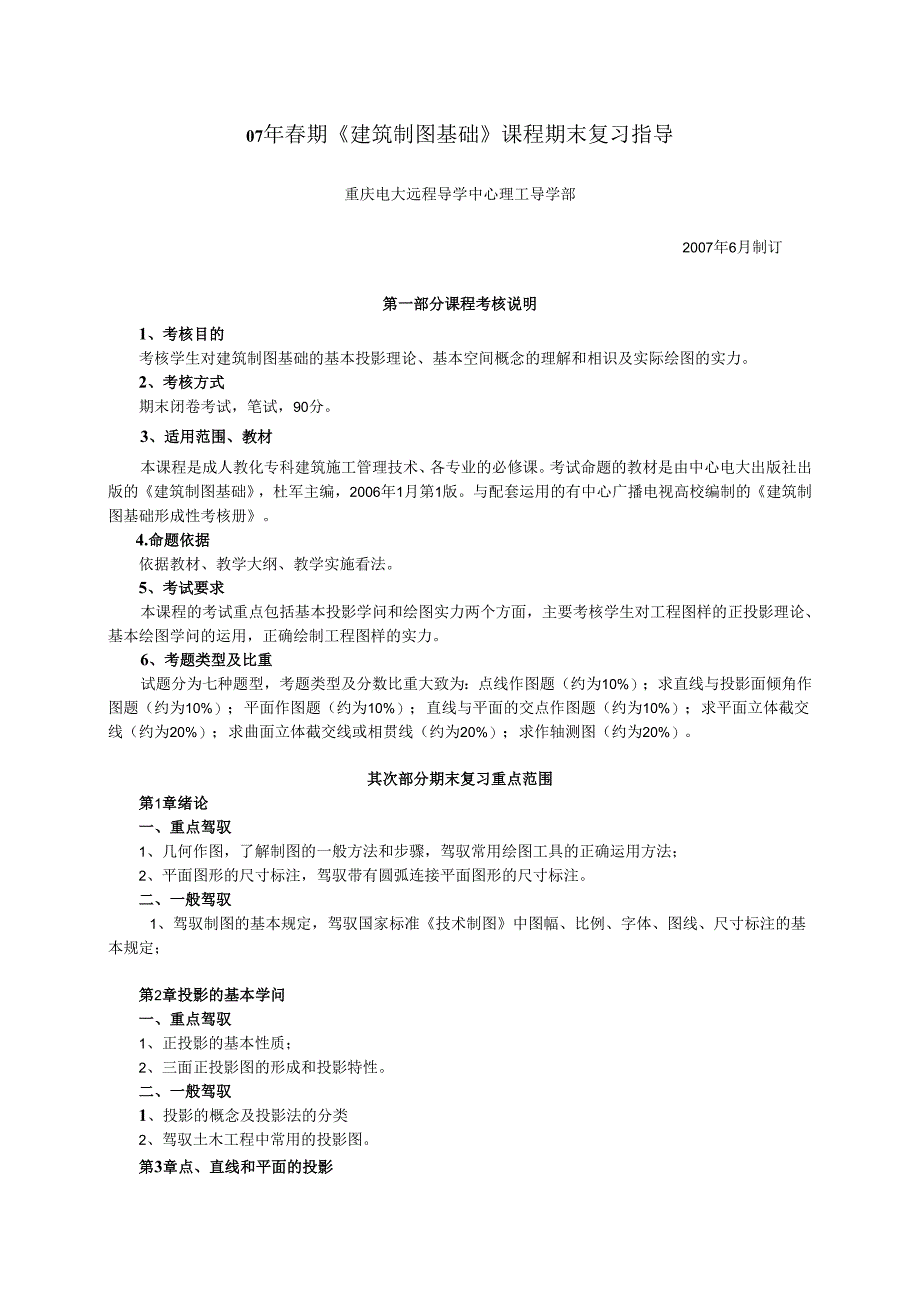

1、07年春期建筑制图基础课程期末复习指导重庆电大远程导学中心理工导学部2007年6月制订第一部分课程考核说明1、考核目的考核学生对建筑制图基础的基本投影理论、基本空间概念的理解和相识及实际绘图的实力。2、考核方式期末闭卷考试，笔试，90分。3、适用范围、教材本课程是成人教化专科建筑施工管理技术、各专业的必修课。考试命题的教材是由中心电大出版社出版的建筑制图基础，杜军主编，2006年1月第1版。与配套运用的有中心广播电视高校编制的建筑制图基础形成性考核册。4.命题依据依据教材、教学大纲、教学实施看法。5、考试要求本课程的考试重点包括基本投影学问和绘图实力两个方面，主要考核学生对工程图样的正投影理论

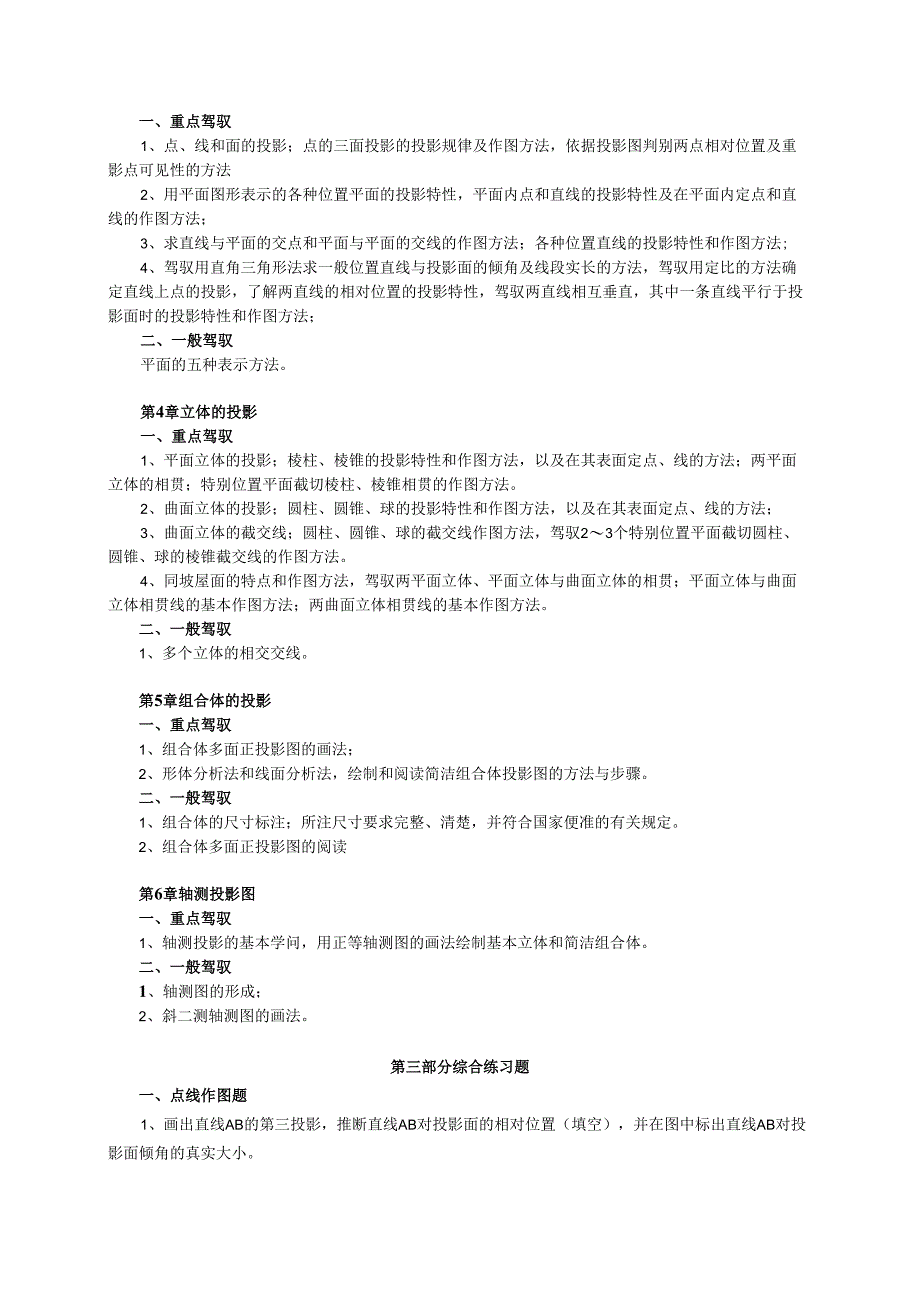

2、、基本绘图学问的运用，正确绘制工程图样的实力。6、考题类型及比重试题分为七种题型，考题类型及分数比重大致为：点线作图题（约为10%）；求直线与投影面倾角作图题（约为10%）；平面作图题（约为10%）；直线与平面的交点作图题（约为10%）；求平面立体截交线（约为20%）；求曲面立体截交线或相贯线（约为20%）；求作轴测图（约为20%）。其次部分期末复习重点范围第1章绪论一、重点驾驭1、几何作图，了解制图的一般方法和步骤，驾驭常用绘图工具的正确运用方法；2、平面图形的尺寸标注，驾驭带有圆弧连接平面图形的尺寸标注。二、一般驾驭1、驾驭制图的基本规定，驾驭国家标准技术制图中图幅、比例、字体、图线、尺寸
3、标注的基本规定；第2章投影的基本学问一、重点驾驭1、正投影的基本性质；2、三面正投影图的形成和投影特性。二、一般驾驭1、投影的概念及投影法的分类2、驾驭土木工程中常用的投影图。第3章点、直线和平面的投影一、重点驾驭1、点、线和面的投影；点的三面投影的投影规律及作图方法，依据投影图判别两点相对位置及重影点可见性的方法2、用平面图形表示的各种位置平面的投影特性，平面内点和直线的投影特性及在平面内定点和直线的作图方法；3、求直线与平面的交点和平面与平面的交线的作图方法；各种位置直线的投影特性和作图方法;4、驾驭用直角三角形法求一般位置直线与投影面的倾角及线段实长的方法，驾驭用定比的方法确定直线上点的
4、投影，了解两直线的相对位置的投影特性，驾驭两直线相互垂直，其中一条直线平行于投影面时的投影特性和作图方法；二、一般驾驭平面的五种表示方法。第4章立体的投影一、重点驾驭1、平面立体的投影；棱柱、棱锥的投影特性和作图方法，以及在其表面定点、线的方法；两平面立体的相贯；特别位置平面截切棱柱、棱锥相贯的作图方法。2、曲面立体的投影；圆柱、圆锥、球的投影特性和作图方法，以及在其表面定点、线的方法；3、曲面立体的截交线；圆柱、圆锥、球的截交线作图方法，驾驭23个特别位置平面截切圆柱、圆锥、球的棱锥截交线的作图方法。4、同坡屋面的特点和作图方法，驾驭两平面立体、平面立体与曲面立体的相贯；平面立体与曲面立体相

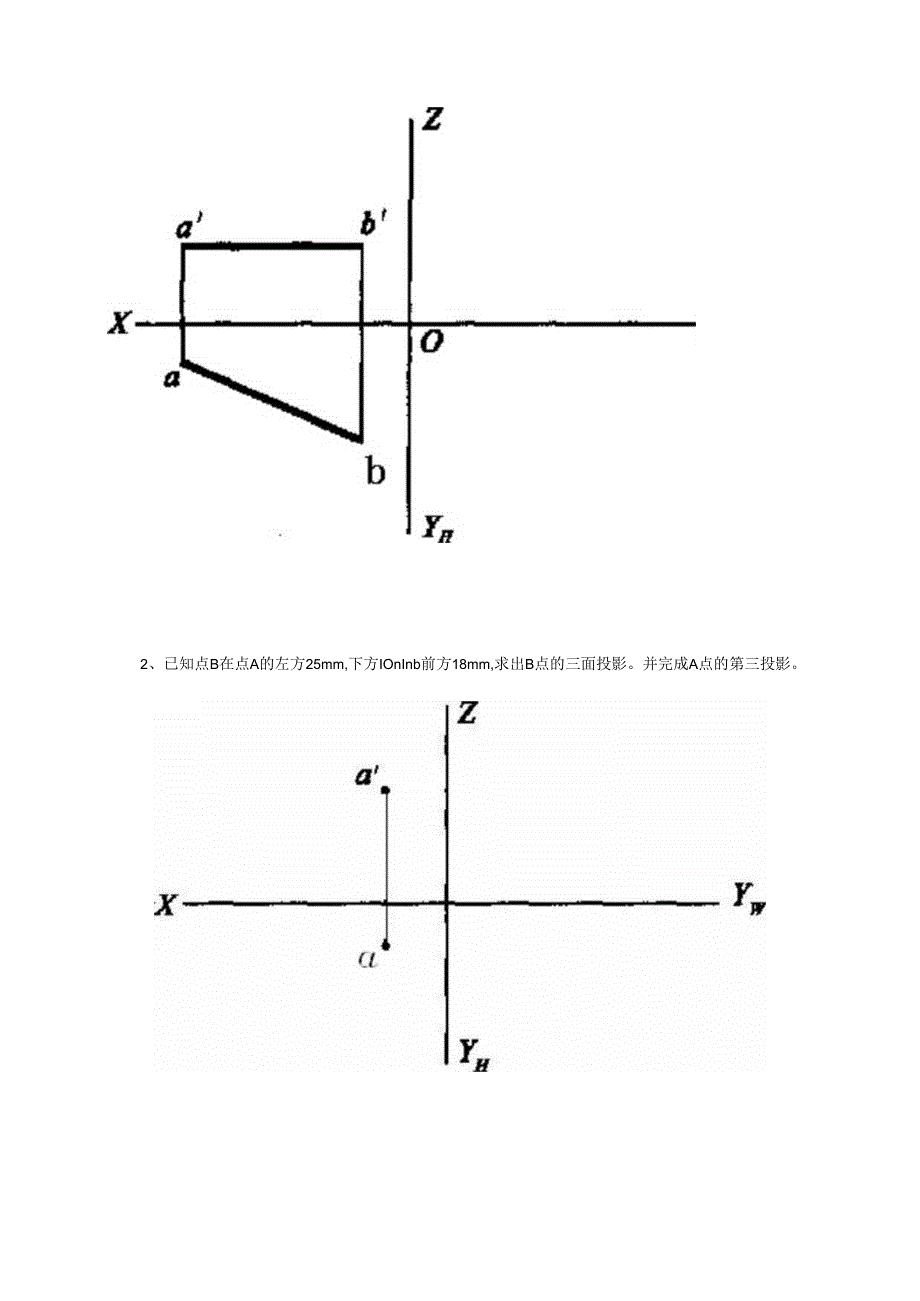

5、贯线的基本作图方法；两曲面立体相贯线的基本作图方法。二、一般驾驭1、多个立体的相交交线。第5章组合体的投影一、重点驾驭1、组合体多面正投影图的画法；2、形体分析法和线面分析法，绘制和阅读简洁组合体投影图的方法与步骤。二、一般驾驭1、组合体的尺寸标注；所注尺寸要求完整、清楚，并符合国家便准的有关规定。2、组合体多面正投影图的阅读第6章轴测投影图一、重点驾驭1、轴测投影的基本学问，用正等轴测图的画法绘制基本立体和简洁组合体。二、一般驾驭1、轴测图的形成；2、斜二测轴测图的画法。第三部分综合练习题一、点线作图题1、画出直线AB的第三投影，推断直线AB对投影面的相对位置（填空），并在图中标出直线AB对
6、投影面倾角的真实大小。2、已知点B在点A的左方25mm,下方IOnInb前方18mm,求出B点的三面投影。并完成A点的第三投影。3、画出直线EF的第三投影，推断直线EF对投影面的相对位置（填空），并在图中标出直线EF对投影面倾角的真实大小。EF二、求直线与投影面倾角作图题1、已知AB线段的正面投影和对V面的倾角g30,且B点在A点之后；补全其水平投影。bf2、已知AB、CD两直线相交于K点，求AB直线的正面投影。三、平面作图题1、在三角形ABC内作一距V面15Inm的正平线。3、完成五边形的正面投影（已知AB为侧平线）2、求直线AB与P面的交点，并判别直线AB的可见性。五、求平面立体截交线作图题1、完成被切割平面立体的左视图。V3、已知四坡屋面的倾角=30。及檐口线的H投影，求屋面交线的H投影和屋面的V投影。六、求曲面立体截交线或相贯线作图题1、完成被切割圆柱体的左视图。2、求画带缺口圆锥的水平投影及侧面投影。3、求两圆柱的相贯线。七、求作轴测图作图题1、依据投影图画出物体的三等正轴测图。3、依据投影图画出物体的三等正轴测图。m
