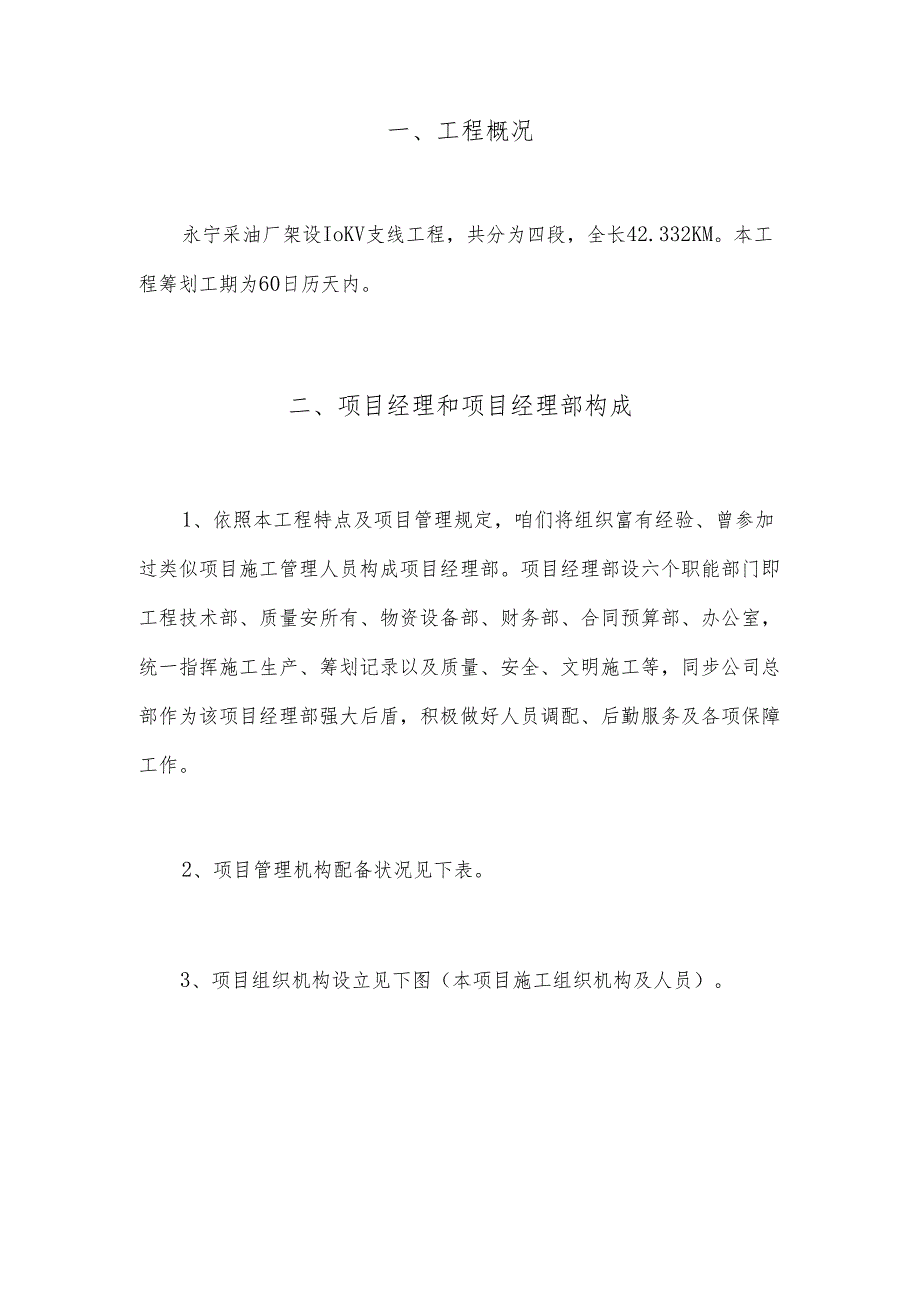

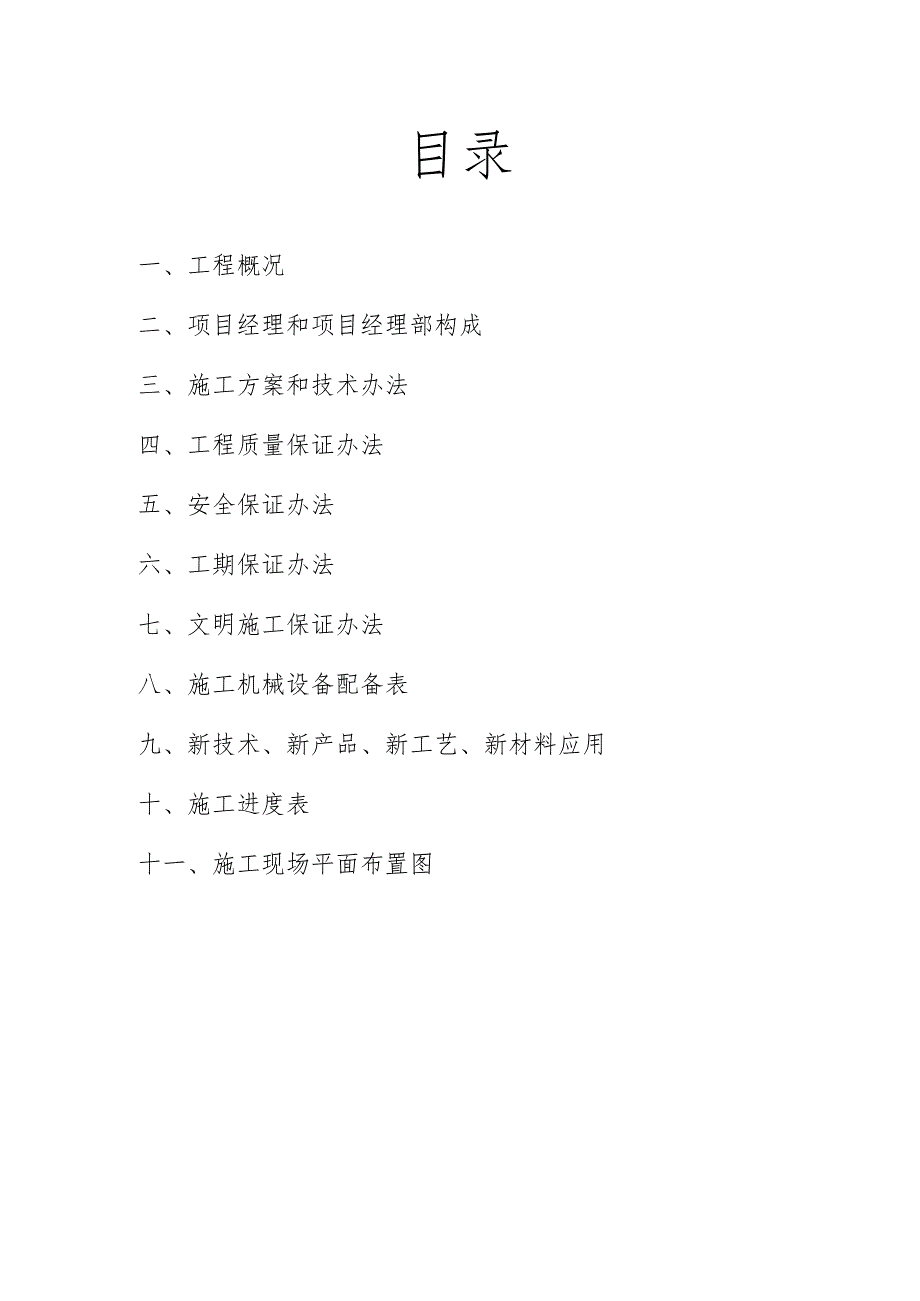

1、目录一、工程概况二、项目经理和项目经理部构成三、施工方案和技术办法四、工程质量保证办法五、安全保证办法六、工期保证办法七、文明施工保证办法八、施工机械设备配备表九、新技术、新产品、新工艺、新材料应用十、施工进度表十一、施工现场平面布置图一、工程概况永宁采油厂架设IoKV支线工程，共分为四段，全长42.332KM。本工程筹划工期为60日历天内。二、项目经理和项目经理部构成1、依照本工程特点及项目管理规定，咱们将组织富有经验、曾参加过类似项目施工管理人员构成项目经理部。项目经理部设六个职能部门即工程技术部、质量安所有、物资设备部、财务部、合同预算部、办公室，统一指挥施工生产、筹划记录以及质量、安全

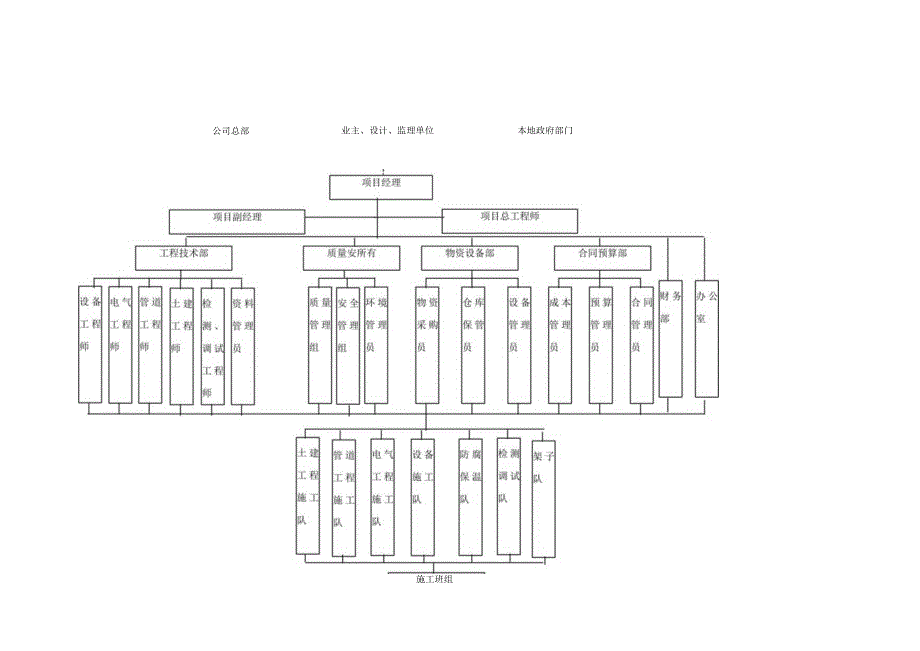

2、、文明施工等，同步公司总部作为该项目经理部强大后盾，积极做好人员调配、后勤服务及各项保障工作。2、项目管理机构配备状况见下表。3、项目组织机构设立见下图（本项目施工组织机构及人员）。公司总部业主、设计、监理单位本地政府部门施工班组三、施工方案和技术办法依照工程承包方式、工期、质量、规定组织强有力项目班子，选派思想好、业务精、能力强、善合伙、服务好管理人员进入项目管理班子。编制各种技术操作人员上岗培训筹划，做好各工种操作工人上岗培训安全、文明施工教诲、社会综合治理等教诲工作，保证整个工程施工过程中现场、技术、质量、安全、文明施工、治安、环保等全面合理达标优胜。本项目采用“项目管理”组织施工，以项
3、目经理为总负责，主任工程师、技术员、检查员、安全员、材料员、无损检测技术员构成指挥机构，构成二个专业施工队，负责管道防腐与管道安装工程施工，投入大量施工力量和机械设备，保证工期实现。架空线路施工工序：定位放线f复测f土方开挖f基本底盘安装f立杆塔f拉线、横担安装f导地线架设f自检f竣工验收总体安排：(1)对施工现场进行全面勘察，明确改造范畴和目；(2)做好施工前准备工作和组织；(3)拟定施工分类和项目；(4)定位放线，立杆，并将需拆除线路进行拆除；(5)安装线路(6)其她电气设备安装(7)变压器更换(8)接地装置安装；(9)电缆实验及接地装置；(10)送配系统调试及试运营；对上述控制进度各个施
4、工项目，按安装工序先后，合理安排工期,定出每个单项工程最早开工日期、最迟开工日期和竣工日期，编制出工程进度表，用网络图表达，它表达出各工序衔接关系、时间关系，并能找出重要矛盾线。施工过程中，有时会提前竣工或遇到意外延迟竣工，因而需要变更进度筹划，应随时结合实际状况作修改，使施工进度筹划切实可行。施工进度筹划要保证整个安装工程按期竣工，应考虑影响线路安装进度土建施工进度，结合线路安装客观条件和自身条件(如人力、物力、技术条件、起重机具、施工场地和设备到货状况等)来编制。在编制施工进度筹划时，一方面应拟定“控制进度二各部门(班组)按“控制进度”规定，拟定本部门(班组)施工进度。架空电力线路工程所使
5、用原材料、器材，具备下列状况之一者，应重作检查：超过规定保管期限者。因保管运送不良等因素而有变质损坏也许者。对原验成果有怀疑或试样代表性不够者。架空电力线路使用线材，架设前应进行外观检查定：不应有松股、交叉、折叠、断裂及破损等缺陷。不应有严重腐蚀现象。绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封办法。镀锌铁线表面镀锌层应良好，无锈蚀。为特殊目线材，除应符合本规范规定外，尚应符合设计特殊规定。由黑色金属制造附件和紧固件，除地脚螺栓外，应采用热浸镀锌制品O各种连接螺栓宜有防松装置。防松装置弹力应适当，厚度应符合规定。金属附件及螺栓表面
6、不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。螺杆与螺母配合应良好。加大尺寸内螺纹与有镀层外螺纹配合，其公差应符合现行国标普通螺纹直径13OOnIm公差粗牙三级原则。金具组装配合应良好，安装前应进行外观检查，且应符合下列规定：表面光洁，无裂纹、毛刺、飞边、砂眼，气泡等缺陷。线夹转动灵活，与导线接触面符合规定。镀锌良好，无锌皮剥落、锈蚀现象。绝缘子及瓷横担绝缘子安装前应进行外观检查，且符合下列规定：瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好。瓷釉光滑，无裂纹、缺釉，斑点，烧疽，气泡戊瓷釉烧坏等缺陷。弹簧销、弹簧垫弹力适当。一、复测分坑1.线路复测注意事项：a.全线杆塔基本均应在施工前复测档距，
7、高差和转角度数，凡丢失桩杆塔位，应补钉塔位桩，且与途径纵断面图相符无误后方可施Xob.线路复测前，施工人员必要熟悉设计提供途径图、平断面图、杆塔明细表、基本图等关于资料，准备好复测登记表格。c.复测中一方面要检查杆塔中心桩与否稳固，有无松动现象，如有松动应钉稳固后复测。d.复测通讯应良好，立花杆、塔尺须垂直。e.桩上所写文字或符号应清晰。f.报废无用桩应拔掉。g.复测过程中，应随时做好记录，以便后期施工。h.全线杆塔位均以埋设木桩或钢筋桩作为标志，某些直线塔位现场无桩者，以杆塔档距为准。1 .位于沙丘上桩位，除打好辅助桩和基面桩外，还要对中心桩进行稳固保护，用混凝土做保护座，保证中心桩不丢失，
8、不移动。2 .分坑注意事项：a.分坑前应校核杆塔基本形式与设计塔位明细表内基本形式与否相符。b.分坑前应检查核对中心桩，相邻直线方向桩及相邻档档距。C.分坑时必要确认是杆塔中心桩，还是方向桩，严防将方向桩误以为中心桩。d.对于转角塔，终端塔等特殊铁塔，分坑时应注意中心桩位移，并应校对线路转角及角平分线。e.分坑时应按分坑图分坑。f.分坑结束后，应校核根开尺寸，确认无误后，对所有辅助控制桩进行保护。二、基本开挖1 .杆塔基本坑深度以设计施工基面为基准，基坑深度容许偏差为：+10Onnn、-50Inm基坑底面应平整。2 .实际坑深偏差超过100mm以上时，应以铺石灌浆解决。3 .基坑开挖过程中，应
9、铺设或开挖人行坡道，以便人员上下来回及运送。三、混凝土浇制及养护：1 .原材料采集及运送：a.砂石：本工程砂石依照监理单位指定，并取样化验合格后使用。b.水泥：本工程水泥依照监理单位指定后使用，在拉运前应注意出厂日期、标号，水泥堆放时要做好防潮防雨办法。2 .浇制时应采用人工搅拌和机械振捣，施工电源使用现场发电机。3 .为保证转角铁塔架线后不向内角侧倾斜，终端塔架线后不向线路侧倾斜，其受压基本需打暂时拉线，以防吊线时受力不均，使杆塔变形甚至倾斜。四、基本回填：1 .清除树根、杂草，每填入30OmnI夯实一次，直至回填到与原地貌标高相似。2 .普通土壤防沉层应高出地面300mmo五、变配电系统调
10、试为了保证新安装变配电装置安全投入运营和保护装置及自动控制系统可靠工除对单体元件进行调试外，还必要对整个保护装置及各自动控制系统进行一次全面试工作。调试人员在系统调试前，应熟识各种保护装置和自动控制系统原理图；理解安装布置、设计意图及保护动作整定值等。以做到胸有成竹，有助于调试工作顺利进行，IOKV变配电系统调试工作重要是对各保护装置(过流保护装置、差动保护装置、保护装置、瓦斯保护装置及零序保护装置等)，进行系统调试和进行变配电系统运营。系统调试前检查(一)一般检查此项工作重要是用肉眼从外部观测各种装置互有关系与否与图纸相符，保护装置作状况与否合理，装置之间联结与否有误等。其重要检查内容如下：
11、(1)检查保护装置与其她盘箱距离与否符合规定。(2)信号继电器有无装置在受震动地方扩致使在油断路器分、合闸时，因震动而误动作。(3)接线排列与否合理，接线标志与否齐全，每个接线螺钉下与否均有弹簧垫。(4)逐个检查各接线板、元件、设备上接线螺钉与否所有拧紧，不可忽视。由于事故往往出当前螺丝松动，接触不良上。(5)核对二次回路接线与否对的；当为多层配线或隐蔽配线，直接观测难以发现问题，应采用导通法按原理图进行校对。应特别注意电流互感器二次回路不得有开路现电压互感器二次回路不得有短路现象。(6)总回路、分支回路等各处装设熔断器与否良好，熔体容量与否符合规定。(7)检查各限位开关、安全开关和转换开关等
12、与否处在正常位置；手动检查各控制继电器，其动作应敏捷可靠。(8)变电所内应清扫干净，无用调试仪器、设备等均应撤离现场，柜内应无遗留工具、杂物等。(二)二次回路某些校验(1)对自动断开操作电源辅助接点检查。两对重要辅助接点普通接在合闸回路中和分闸回路中，是分合闸保护装置回路中比较重要环节，须认真检查并应进行开关辅助接点和主接点断开时间差测定实验时，为了避免测定有误或发生短路，被测辅助接点应与接线系统断开。(2)辅助接点动作时间检查。用于分闸回路辅助接点，应在开关主接点开始断路行程之后断开，同步在开关合闸行程最初开始时闭合。在跳闸时，辅助接点过早断开会导致开关回绝跳闸也许，过晚断开，跳闸回路操作电
13、源虽然可由继电器接点断开，但会使继电器接点烧毁。用于合闸回路辅助接点，应在开关合闸行程最后端时断开。整个检查可用手动缓慢合闸和分闸进行。(3)二次回路绝缘电阻测试和交流耐压实验，应符合电气装置安装工程电气设备交接实验原则GB5015091第二十二章规定。(4)电流互感器负载测定。电流互感器二次线圈回路中所有电阻值即为电流互感器负载。在电流互感器二次线圈端子上，将二次回路引线拆下，用电压降法进行测定。实验时电流为5A,所测电压降和电流乘积不应不不大于铭牌所标明优安数值。电流继电保护装置系统调试将二次回路检查时所拆下接线恢复到本来位置。实验开始，一方面送人操作电源，然后合上油断路器，此时合闸批示灯
14、(红灯)亮。拆开电流互感器二次侧保护回路端子，并将其接人电流发生器X和xl两端。合上开关QK,调节自耦变压器T,使电流升到过流整定值，电流继电器KA接点闭合，断路器应及时跳闸，红灯熄，绿灯亮。如装有信号继电器，则过流信号掉牌，蜂鸣器或电铃响。重复实验几次，动作一致，即可以为分闸动作正常。用小电流整组实验只能逐相进行，最佳是在电流互感器一次侧送人大电流进行模仿系统实验。欠电压保护装置系统调试和计量仪表整组实验当电力系统发生短路时，除了电流明显增大以外，另一特点是母线电压下降，且故障点越近，电压下降趋甚。母线处短路，则残存电压为零。为了使母线以外其他引出线短路时保护装置不致误动作，普通装设电流闭锁
