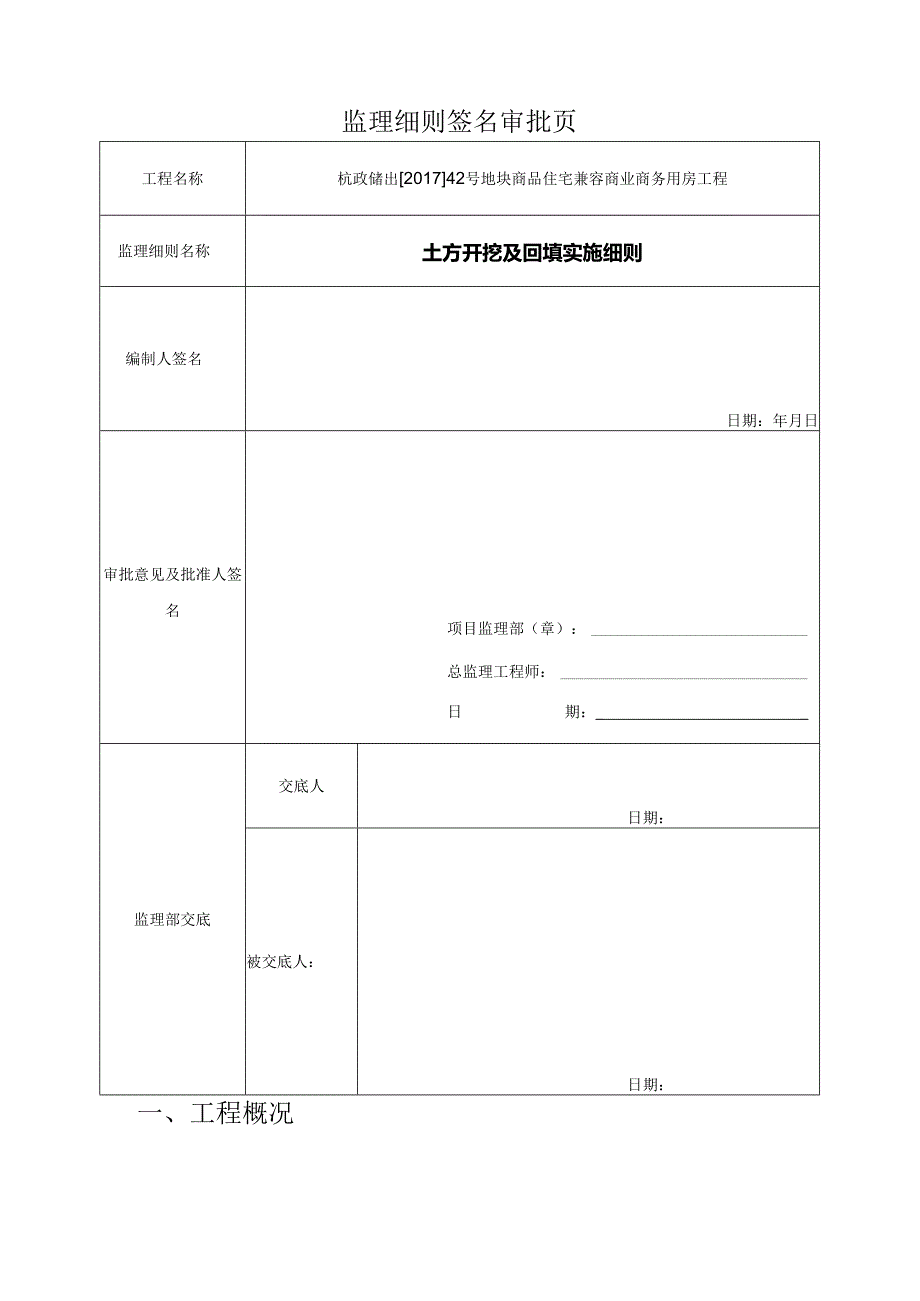

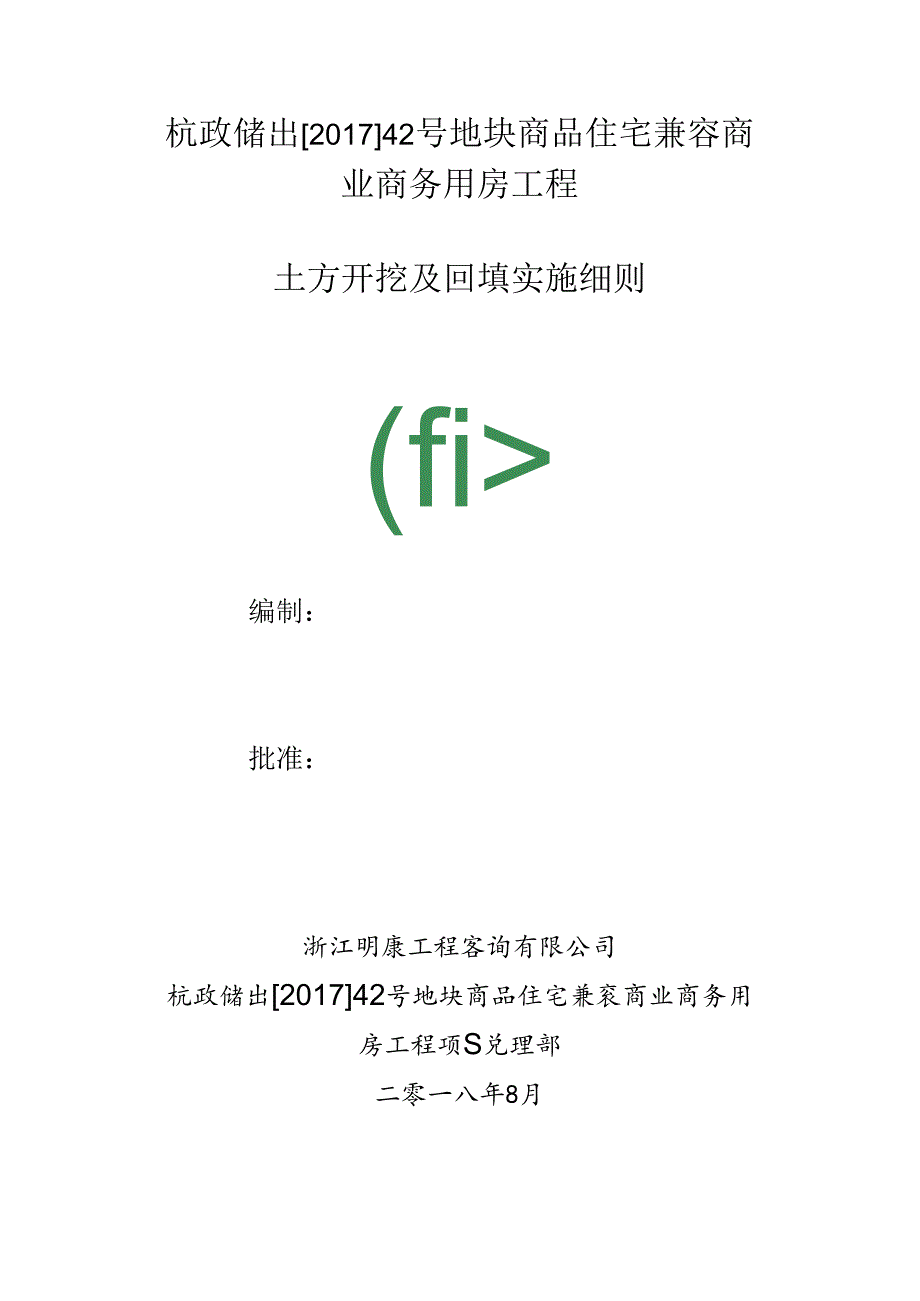

1、杭政储出201742号地块商品住宅兼容商业商务用房工程土方开挖及回填实施细则(fi编制:批准:浙江明康工程客询有限公司杭政储出201742号地块商品住宅兼衮商业商务用房工程项S兑理部二零一八年8月监理细则签名审批页工程名称杭政储出201742号地块商品住宅兼容商业商务用房工程监理细则名称土方开挖及回填实施细则编制人签名日期:年月日审批意见及批准人签名项目监理部(章):总监理工程师:日期:_监理部交底交底人日期:被交底人:日期:一、工程概况二、施工现场周边环境状况三、监理工作流程四、本分项工程安全监理工作的危险源、控制点和措施五、土方开挖及回填阶段的具体技术要求六、监理控制程序七、本分项工程安全

2、监理工作的方法八、本工程针对性的安全监理检查、巡视、旁站计划九、相关过程的检查记录(表)和资料目录一、工程概况1、工程项目名称:杭政储出【2017】42号地块商品住宅兼容商业商务用房工程2、工程项目地址:本工程位于杭州拱墅区祥符街道地块,东侧毗邻祥茂路,南临石祥快速路,西侧为杭州汽车互联网产业园,北侧为红旗河。3、工程规模:项目总用地面积约3.99万in2,地下总建筑面积约5000OnI2。地下室一层,局部二层,采用框剪结构。一层地库为预应力管桩桩基础,二层地库为钻孔灌注桩基础,主楼1#、2#、7#、8#、9#、10#为钻孔灌注桩基础,3#、4#、5#、6#楼为预应力管桩基础,围护结构采用三轴

3、搅拌桩加单轴搅拌桩、钻孔灌注桩、冠梁、锚索及支撑、内侧被动土加固等方式。本工程0.000相对于绝对标高4.700,建筑最高高度79.9m。我监理部负责的单位工程概况见下表:单位工程名称建筑面积(m2)建筑层数结构类型备注1#楼19539.826剪力墙地下一层2#楼20994.426剪力墙地下二层3#楼5440.8311剪力墙地下一层4#楼4847.0610剪力墙地下一层5#楼4847.0610剪力墙地下一层6#楼4847.0610剪力墙地下一层7#楼6200.0810剪力墙地下二层8#楼5669.2610剪力墙地下二层9#楼18122.2316框架-剪力墙地下二层10#楼13362.227框架

4、-剪力墙地下二层4、建设单位:杭州万璟置业有限公司5、勘察单位:浙江城建勘察研究院有限公司6、设计单位:杭州中联筑镜建筑设计有限公司7、监理单位:浙江明康工程咨询有限公司8、施工单位:上海家树建筑工程有限公司9、监督机构:拱塞区质量监督站、安全监督站二、施工现场周边环境状况具体地质条件参考本工程岩土工程勘察报告。三、监理工作流程签署工程有关手续四、本分项工程安全监理工作的危险源、控制点和措施序号危险源监理控制点监理监督措施1基坑支护施工(1)进场材料应符合设计要求。(2)钢筋的规格、长度、数量应满足设计要求。(3)钢筋网规格、间距应符合设计要求。(4)冠梁、支撑梁、喷锚混凝土配合比、强度应符合

5、设计要求。(5)施工顺序,工序之间间隔时间应符合施工方案要求。(1)检查管理人员、班组、操作人员安全技术交底情况。(2)检查特殊作业人员(电焊工)上岗证。(3)进场材料(水泥、钢筋、木桩)见证取样、验收。(4)进场机械验收。(5)根据设计进行围护结构隐蔽验收,旁站监理围护结构施工。2土方开挖(1)土方开挖原则“开槽支撑、先撑后挖、分层开挖、严禁超挖、严禁碰桩”(2)不稳定或欠稳定边坡施工原则(3)土方开挖过程中的碰撞和超挖4)排水和降水(1)检查管理人员、班组、操作人员安全技术交底情况。(2)检查挖土机司机和操作人员安全技术交底情况。(3)核查挖土机械合格证明书和施工机具验收记录表。(4)巡视

6、检查施工机械的作业位置是否符合施工方案,其他人员是否进入挖土机作业区域。(5)旁站检查土方开挖的顺序、方法是否同设计工艺一致。(6)旁站检查开挖过程中是否碰撞支护结构、工程桩或挠动基坑原状土及基坑土有无隆起现象。(7)检查基坑四周是否设置排水沟,基坑有否严重积水现象。应采取排水措施的,检查排水效果。3安全设施(1)临边防护措施(2)上下通道设置(1)巡视检查基坑临边处是否设置防护栏杆,是否牢固可靠。(2)巡视检查是否按方案设置斜道等上下通道。4基坑变形监控(1)围护结构和边坡的位移和沉降(2)基坑周边荷载(1)检查监测单位资质、人员证书和仪器的有效性;要求监测单位按方案对围护结构和边坡的位移和

7、沉降进行监控测量,并及时提交测量数据,发现报警数值时督促施工方处理。(2)巡视检查基坑周边堆物荷载和施工机械施工是否符合施工方案,有否超堆荷载和施工机械施工不合理情况。(3)检查基坑四周有无开裂现象。五、基坑围护、土方开挖及回填阶段的具体技术要求1、围护结构施工系统控制要点:(1)、围护结构和工程土方开挖前应认真复核轴线、定位控制点,水准基准点和核定基坑开挖线。(2)、预先在坑外按要求设置排水系统,设置排水沟,避免雨水在施工期间进入坑内。(3)、施工机具进行审核合格才准使用(包括水准仪、经纬仪、全站仪、塔设起重机、砂浆搅拌机、钢筋工、木工机械等)。(4)所有进场原材料、构配件需经监理审查合格、

8、需复试项目报告合格方准用于工程。(5)本工程采用(工法桩加型钢、冠梁、斜抛撑、锚索)系统围护工程:2、具体技术要求a、施工顺序:工法桩加型钢一冠梁、斜抛撑、锚索支撑土方按层开挖。冠梁、支撑采用现浇混凝土结构、混凝土强度等级C30,纵筋均通长配置,搭接长度不小于36d、锚锢长度不小于30d,保护支厚度30mm。土方开挖要求:a因本基坑呈不规则多边形,基坑开挖面积较大,挖深较深特点。b、基坑土方开挖应分层、分段、对称、均衡进行。第一次挖土至-1.5000m,第二次挖土至底板处(每层土方开挖厚度不大于1.5m),其余土方应人工开挖,在每层土开挖过程中应以大于1:3坡度盆式开挖。每层分段开挖长度不得超

9、过20moc、挖土机械不得直接压在支撑上,应在支撑两侧先填土,填土必须高出支撑顶面至少30cm,然后在其上铺设路基箱,方可在上面通行机械车辆。采用机械方式挖土时,严禁挖土机械碰撞支撑,立柱和维护桩。d、垫层土方及地梁、承台等局部深处宜人工开挖,尽量减少对坑底得扰动,严禁超挖,承台处应跳挖。挖土至坑底且整修完毕后应在24小时内完成素混泥土垫层施工,素混泥土垫层延伸至维护桩边,并抓紧施工承台及基础底板。e、根据地质报告,基坑软土层较厚,且层面变化较大,基坑在开挖过程中注意根据现场实际土质情况控制挖土速度,做到监测与数据与挖土有效结合。基坑排水:a、基坑顶部设置贯通排水沟,在顶部排水沟间距15m设置

10、一直径700,深约1.5m简易集水井与排水沟贯通,将积水坑内水、地面雨水集中后按要求进行排水。b、基坑开挖期间,为防止基坑底部位置设置临时排水沟和集水井。基坑开挖至坑底后,土建施工单位可据现场实际情况在坑底做砖砌排水沟和集水井,排水沟的设置不得影响垫层对围护结构的支挡作用。c、本基坑若遇强降雨后应及时组织排水,及时将坑内积水排除,防止积水浸泡后破坏坑底土体强度。d、本基坑局部电梯井位于粉质粘土夹粉土层中,若基坑开挖过程中发现该层土水量较大时,应及时增设集水井、轻型井点等进行降水。3、施工监测为确保施工的安全和开挖的顺利进行,在整个施工过程中应进行全过程严格的检测,实施信息化施工。现场监测对此基

11、坑的土方开挖和地下室施工的安全是至关重要的、才能及时获取基坑开挖过程中围护结构及周围土体的受力与变形情况,掌握基坑开挖对周边环境的影响,对地下室施工的顺利进行及时提供指导作用。a、周围环境的监测:包括坡顶及路面沉降观测、建筑物基础沉降、坡顶裂缝的产生与开展情况。在必要的情况下可拍照存档。b、基坑周围深层土体的水平位移监测:在土方开挖前一周埋好。位移测斜孔。c、基坑周边地下水监测:监测基坑开挖期间地下水的变化情况。d、支撑轴力监测:主要监测基坑开挖过程中支撑轴力的变化,是否符合设计要求。(1)监测要求a、施工前,应对周围环境作一次全面调查,记录观测数据初始值b、各观测项目一般应每天观测一次,如遇

12、变化速率较大时,则应增加观测次数c、观测数据一般应当每天填入规定的记录表内,并当天提供给各有关单位。d、每天观测到的数据应绘制成相关曲线,如位移沿深度的变化曲线、位移及沉降随时间的变化曲线等,以便根据其发展趋势分析整个基坑的稳定情况而及时采取相关措施e、如发现监测位移过大,施工单位应及时采取加强处理措施,同时加密监测频率。(2)基坑监测与应急处理措施:a、对基坑检测单位资质按要求进行审核,审查合格后进行作业。b、施工前,按要求对周围环境作一次全面检查,记录观测数据及数值。c、按设计及规范要求布置现场基坑水平位移、地下水位检测、支撑轴力检测点位。d、各观测点按要求每天检测一次,如遇变化速率较大时

13、,则应增加观测次数;监理部根据每天上报数据情况,经行分析,如有特殊情况会同各方采取相关措施。e、水平位移:连续三天每天的位移都超过3mm,或当日位移达5mm,累计位移达50mm时应向有关各方报警,采取有效应急措施。(3)应急处理措施a、在开挖至淤泥土层顶标高以下后,基坑内应保证有一台挖土机可以随时调用,如发现开挖后坡顶位移呈增大趋势且不收敛,立即用挖土机向坡脚回填反压,待位移稳定后再采取加固措施b、在基坑开挖过程中如发现位移速率过大或超过报警值,则应放慢开挖速度或调整挖土顺序,同时对相应部位土体进行加强,坡脚增设松木桩或钢板桩c、基坑局部填土较厚处,根据地下水实际情况设置泄水孔排水d、发现土体

14、位移过大,应马上停止挖土,现场根据需要采取回填土等措施,同时加密监测频率e、开挖至基坑底后,若坑底土位移过大或隆起过大,则应调整挖土顺序,如采用跳挖的方式开挖承台,分块开挖,同时加紧铺设垫层,垫层中可适当配筋,同时采用砂包反压。f、围护桩顶部向坑内倾斜,坑外立即卸载,同时,用大直径钢管斜撑在围护桩与工程桩或基础之间g、围护桩下部发生向坑内的位移,这时应立即在坑内桩侧抛石,同时坑外卸载。待稳定后,在坑内一定区域采取压力注浆等加固措施,养护后再开挖h、围护桩出现裂缝或断裂,除用钢管临时支撑外,应沿基坑边浇注钢筋碎挡墙,也可打设锚杆并加腰梁以减小桩的内力i、出现其他异常情况,应及时通知有关各方,以便

15、采取有效的应急措施4、其他应注意事项a、本围护体系不允许作塔吊基础之用,塔吊基础应另行设计,并征得围护设计同意。b、基坑坡顶堆载严禁超过设计值,卸土平台上严禁堆土。c、围墙距离坡顶较近处应采用轻质彩钢板等材料代替,并做好监测。d、出土口设置尽量远离基坑,必要时出土口位置及施工道路应进行加固处理,施工重型车辆应避免在基坑边行走e、施工前,施工单位应进行工程安全专项施工方案编制,并报审监理审查,并进行专家论证,相关方案按要求审批合格后方能进入土方开挖及基坑支护作业。5、支撑梁拆除a、支撑梁拆除需等底板碎浇筑完成后,碎强度达到设计要求,经各方认可后方可拆除,拆除根据实际情况分段作业,确保安全情况下方可拆除。b、支撑梁拆除时,需对现场按要求进行围护到位,无关人员不得进入现场。c、支撑梁拆除时需对底板碎及剪力墙、柱钢筋采取相
