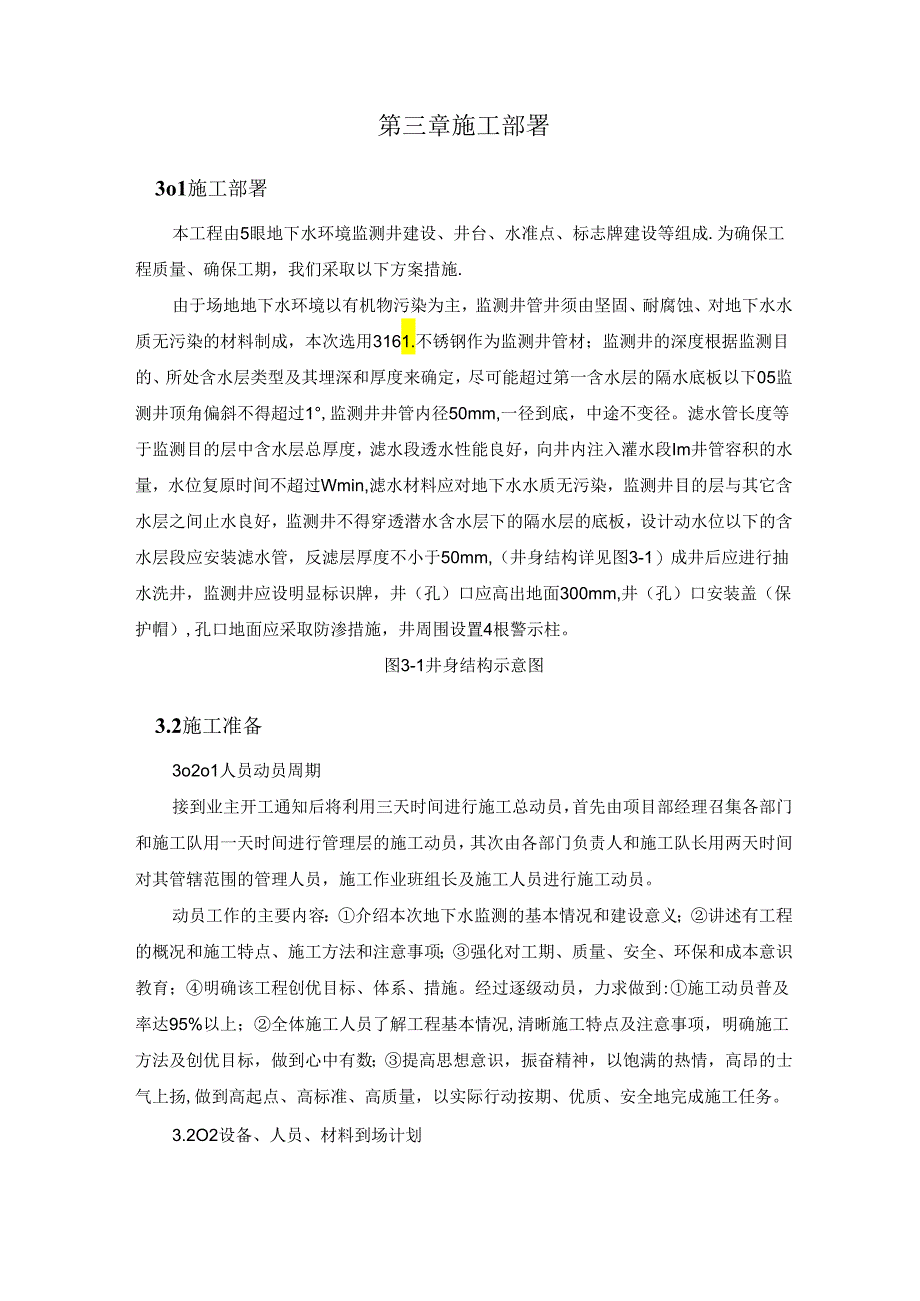

1、第三章施工部署3o1施工部署本工程由5眼地下水环境监测井建设、井台、水准点、标志牌建设等组成.为确保工程质量、确保工期，我们采取以下方案措施.由于场地地下水环境以有机物污染为主，监测井管井须由坚固、耐腐蚀、对地下水水质无污染的材料制成，本次选用3161.不锈钢作为监测井管材；监测井的深度根据监测目的、所处含水层类型及其埋深和厚度来确定，尽可能超过第一含水层的隔水底板以下05监测井顶角偏斜不得超过1,监测井井管内径50mm,一径到底，中途不变径。滤水管长度等于监测目的层中含水层总厚度，滤水段透水性能良好，向井内注入灌水段Im井管容积的水量，水位复原时间不超过Wmin,滤水材料应对地下水水质无污染
2、，监测井目的层与其它含水层之间止水良好，监测井不得穿透潜水含水层下的隔水层的底板，设计动水位以下的含水层段应安装滤水管，反滤层厚度不小于50mm,（井身结构详见图3-1）成井后应进行抽水洗井，监测井应设明显标识牌，井（孔）口应高出地面300mm,井（孔）口安装盖（保护帽）,孔口地面应采取防渗措施，井周围设置4根警示柱。图3-1井身结构示意图3.2施工准备3o2o1人员动员周期接到业主开工通知后将利用三天时间进行施工总动员，首先由项目部经理召集各部门和施工队用一天时间进行管理层的施工动员，其次由各部门负责人和施工队长用两天时间对其管辖范围的管理人员，施工作业班组长及施工人员进行施工动员。动员工作

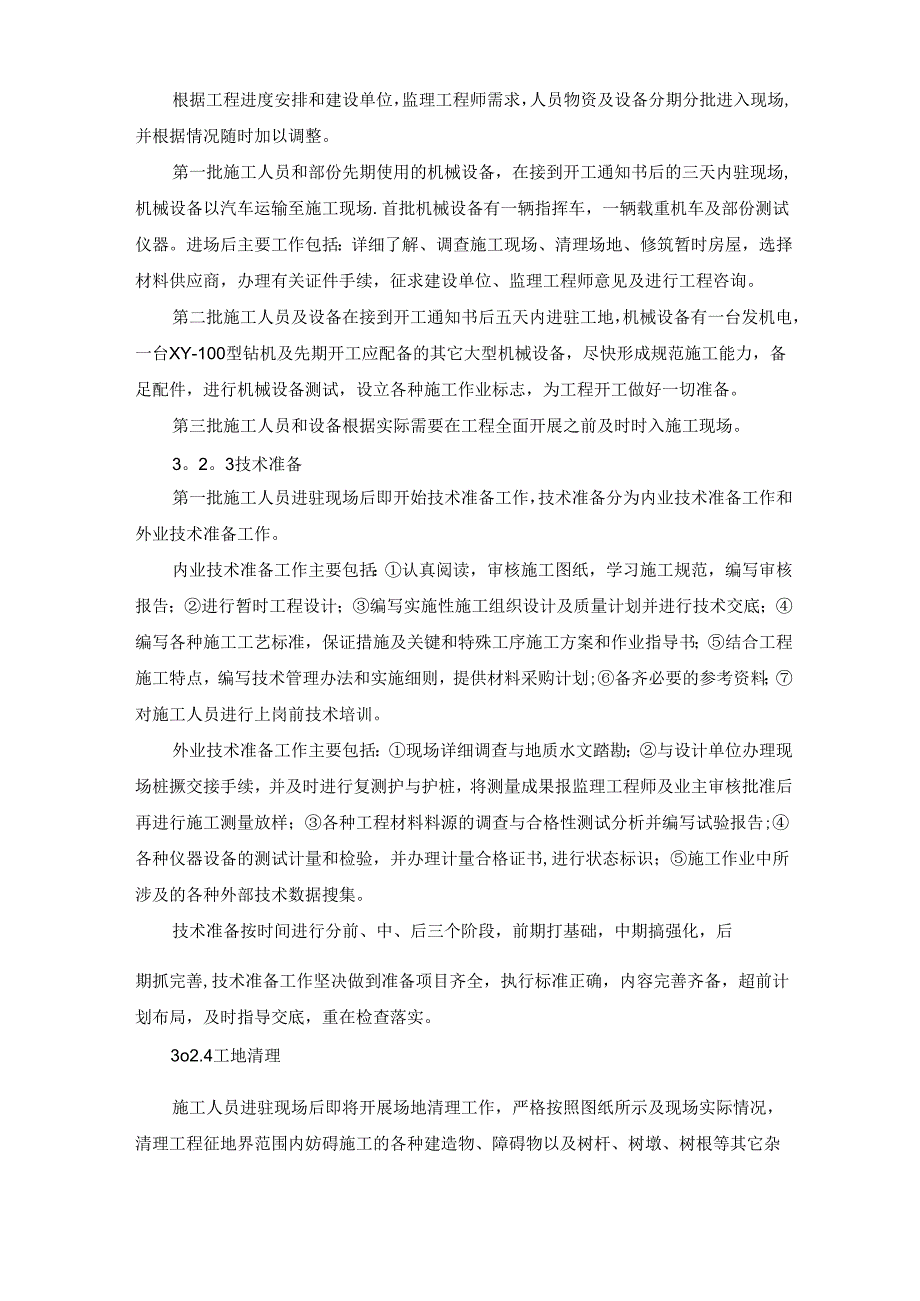

3、的主要内容：介绍本次地下水监测的基本情况和建设意义；讲述有工程的概况和施工特点、施工方法和注意事项；强化对工期、质量、安全、环保和成本意识教育；明确该工程创优目标、体系、措施。经过逐级动员，力求做到:施工动员普及率达95%以上；全体施工人员了解工程基本情况,清晰施工特点及注意事项，明确施工方法及创优目标，做到心中有数；提高思想意识，振奋精神，以饱满的热情，高昂的士气上扬,做到高起点、高标准、高质量，以实际行动按期、优质、安全地完成施工任务。3.2O2设备、人员、材料到场计划根据工程进度安排和建设单位，监理工程师需求，人员物资及设备分期分批进入现场,并根据情况随时加以调整。第一批施工人员和部份先
4、期使用的机械设备，在接到开工通知书后的三天内驻现场,机械设备以汽车运输至施工现场.首批机械设备有一辆指挥车，一辆载重机车及部份测试仪器。进场后主要工作包括：详细了解、调查施工现场、清理场地、修筑暂时房屋，选择材料供应商，办理有关证件手续，征求建设单位、监理工程师意见及进行工程咨询。第二批施工人员及设备在接到开工通知书后五天内进驻工地，机械设备有一台发机电，一台XY-100型钻机及先期开工应配备的其它大型机械设备，尽快形成规范施工能力，备足配件，进行机械设备测试，设立各种施工作业标志，为工程开工做好一切准备。第三批施工人员和设备根据实际需要在工程全面开展之前及时时入施工现场。3。2。3技术准备第
5、一批施工人员进驻现场后即开始技术准备工作，技术准备分为内业技术准备工作和外业技术准备工作。内业技术准备工作主要包括：认真阅读，审核施工图纸，学习施工规范，编写审核报告；进行暂时工程设计；编写实施性施工组织设计及质量计划并进行技术交底；编写各种施工工艺标准，保证措施及关键和特殊工序施工方案和作业指导书；结合工程施工特点，编写技术管理办法和实施细则，提供材料采购计划;备齐必要的参考资料；对施工人员进行上岗前技术培训。外业技术准备工作主要包括：现场详细调查与地质水文踏勘；与设计单位办理现场桩撅交接手续，并及时进行复测护与护桩，将测量成果报监理工程师及业主审核批准后再进行施工测量放样；各种工程材料料源

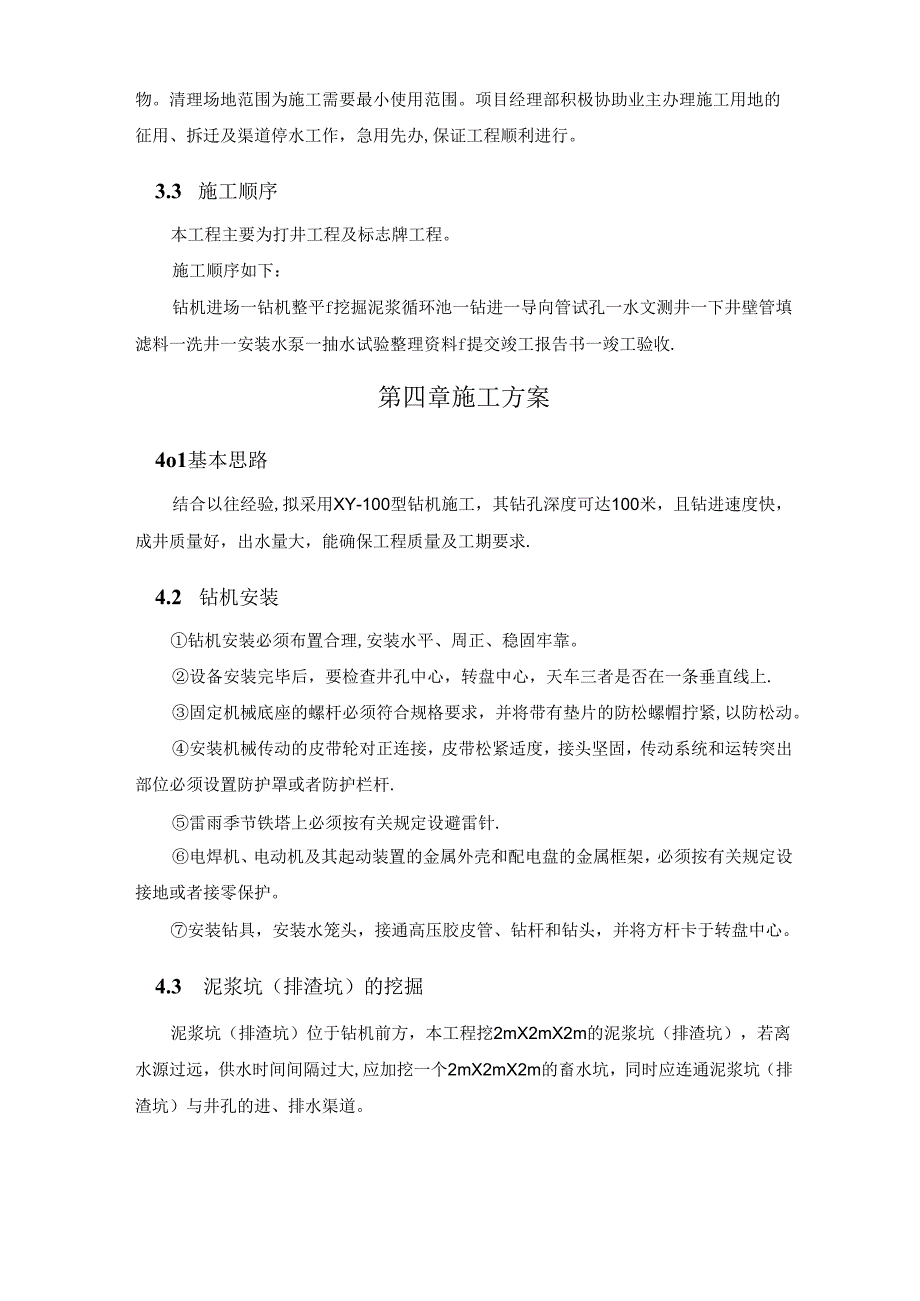

6、的调查与合格性测试分析并编写试验报告;各种仪器设备的测试计量和检验，并办理计量合格证书,进行状态标识；施工作业中所涉及的各种外部技术数据搜集。技术准备按时间进行分前、中、后三个阶段，前期打基础，中期搞强化，后期抓完善,技术准备工作坚决做到准备项目齐全，执行标准正确，内容完善齐备，超前计划布局，及时指导交底，重在检查落实。3o2.4工地清理施工人员进驻现场后即将开展场地清理工作，严格按照图纸所示及现场实际情况，清理工程征地界范围内妨碍施工的各种建造物、障碍物以及树杆、树墩、树根等其它杂物。清理场地范围为施工需要最小使用范围。项目经理部积极协助业主办理施工用地的征用、拆迁及渠道停水工作，急用先办,
7、保证工程顺利进行。3.3 施工顺序本工程主要为打井工程及标志牌工程。施工顺序如下：钻机进场一钻机整平f挖掘泥浆循环池一钻进一导向管试孔一水文测井一下井壁管填滤料一洗井一安装水泵一抽水试验整理资料f提交竣工报告书一竣工验收.第四章施工方案4o1基本思路结合以往经验,拟采用XY-100型钻机施工，其钻孔深度可达100米，且钻进速度快，成井质量好，出水量大，能确保工程质量及工期要求.4.2 钻机安装钻机安装必须布置合理,安装水平、周正、稳固牢靠。设备安装完毕后，要检查井孔中心，转盘中心，天车三者是否在一条垂直线上.固定机械底座的螺杆必须符合规格要求，并将带有垫片的防松螺帽拧紧,以防松动。安装机械传动
8、的皮带轮对正连接，皮带松紧适度，接头坚固，传动系统和运转突出部位必须设置防护罩或者防护栏杆.雷雨季节铁塔上必须按有关规定设避雷针.电焊机、电动机及其起动装置的金属外壳和配电盘的金属框架，必须按有关规定设接地或者接零保护。安装钻具，安装水笼头，接通高压胶皮管、钻杆和钻头，并将方杆卡于转盘中心。4.3 泥浆坑（排渣坑）的挖掘泥浆坑（排渣坑）位于钻机前方，本工程挖2mX2mX2m的泥浆坑（排渣坑），若离水源过远，供水时间间隔过大,应加挖一个2mX2mX2m的畜水坑，同时应连通泥浆坑（排渣坑）与井孔的进、排水渠道。4.4 钻进4o4.1钻进的普通操作钻进前，应对钻机进行严格的检查,不得使用磨损严重的转
9、盘补心、钻杆、钻头，同时应对机械进行润滑.开始钻进时，应轻压、慢转,以防浮现孔斜,发现钻机阻力大时，要及时提动钻具.地层由软变硬时,要少加压，由硬变软时，应将钻杆稍提起，再慢慢加压，防止浮现钻斜井孔。浮现地层变化或者发生孔内事故时，提钻时，要准确丈量机上余尺，停钻时，应将钻具提至安全位置或者提出孔外，同时保证井孔内水压,必要时循环泥浆，防止井孔坍塌。监测井井管采用内径50mm,填滤厚度不小于50mm,孔径采用150mm。凿进至设计深度后,应进行电测井，再结合地层分析,含水层厚度，进行水量初步估计。凿进至设计深度及设计直径后，应用导向管试孔（直井），导向管安装在钻头上方，上接钻杆。直井时,边放下
10、钻具,边回转钻杆，同时开动水泵（可将孔底稠泥浆和岩屑排出孔外），导向管（直井器）应轻松放到孔底,方可视为达到设计要求。4.5 水文测井采用视电阻率测井（顶部梯度和底部梯度电阻率测井、电位电阻率测井）、自然电位测井、自然伽马测井；对测井曲线进行现场解译，根据岩芯、岩屑样品进行校核，结合区域水文地质剖面等因素，确定综合解译成果。4.6 下井壁管井壁管：内径中50mm,采用3161.不锈钢钢管，要求井管圆正垂直,弯曲度符合要求，管口齐平并打坡口。滤水管技术数据：内径中50mm,根据测井数据确定滤水器位置及长度，过滤器长度等于监测目的含水层的总厚度。过滤器开孔率在25%30%沉降管：直径与滤水管相同，
11、长度5m,管底用钢板焊接封死。下井壁管采用钢丝绳托盘下管法,为使井管处于钻孔中心，井管需安装扶正器，扶正器安装间隔为Wmo下管前进行冲洗、换浆。冲孔时应将冲孔钻杆下放到孔底，用大泵量冲孔排渣，待孔内岩渣排净后，将冲洗液粘度降低至1820s,密度降低至15gcm3o胶车必须安装水平、周正、稳固可靠，钢丝绳直径不少22mm,无毛刺，缩径现象。下管应缓慢，吊重钢丝绳应松放均匀，速度一致。 井壁钢管焊采用对口焊，管口必须平整、水平，吊装好后，必须垂直，使两管口对准吻合,然后四面点焊，防止集中集中烧焊，导致井壁管歪斜,焊接好后,保持自然冷缺，再下入孔内。 心绳随井管下入孔内,应保持一定的余量，销钉必须有
12、足够的强度，受力后不弯曲。4O7滤料的填设自上而下,沉淀管外围用直径0。61.2cm球状或者扁平状的黏土粒填充，滤水管及上部井管60cm处的外围均需用滤料填实。围填滤料的厚度为50mm,填料时采用循环水填砾法,并多次回填，确保过滤层材料没有架桥，避免浮现环状滤层失稳的现象。滤料规格根据钻孔揭露含水层具体情况而定。在过滤层上下部环状间隙使用止水材料进行封隔，使用的材料为膨润土和水泥，采用水泥浆封隔时，在过滤层上方填入至少20Cm厚的粒径为0。0。2mm的石英砂层作为缓冲层，防止水泥浆通过砾石进入到过滤器和井中。4o8水泵安装本工程拟选用IWZB-35T自吸泵，由钻井队进行安装。4.9洗井及抽水试
13、验洗井采用活塞与压缩空气联合洗井，达到井水中不含有泥浆等管井施工物质，井水无色透明后，对洗井效果进行检验，抽水Ih后，检查井水含砂量，含砂量质量比小于1/200000方可认定洗净井合格,洗井合格后，方可进行抽水试验.抽水试验至少进行1个降深的定量抽水试验，抽水稳定时间不少于8h,抽水稳定时间水位变化不超过降深值的1%,涌水量变动值不超过正常流量的5%.最后进行水位恢复观测。抽水试验结束前,对抽出井水的含砂量进行测定，供水管井含砂量的体积比应小于1/200000,5o0封孔用黏土和水泥封孔,在止水顶面上宜投入黏土球至地面下2m,用水泥封井至地面，与井台建设相衔接。5。1井台井口保护筒使用不锈钢材
14、质，井管直径保护筒内径为240mm；井盖中心部分应用高密度树脂材料，避免数据无线传输信号被屏蔽；井口锁头应用异型锁，避免偷盗行为；保护筒高50cm,F部应埋入水泥平台中IoCm起到固定作用。警示柱直径4cm,用碳钢材质,长1m,漆成黄黑相间色，其中高出水泥平台0。5m,埋在水泥平台下05m水泥平台为厚15cm,边长为50、100Cm的正方形水泥台，水泥台四角须磨圆，并各设置一根警示柱.第五章质量安全保证措施5.1 质量保证措施本工程质量目标确保“优良”，施工中将认真贯彻我单位“科学管理、精心施工、信守承诺、持续改进”的质量方针，本着满足顾客要求为宗旨，实现质量承诺为准则，率先行业标准为目标的企
