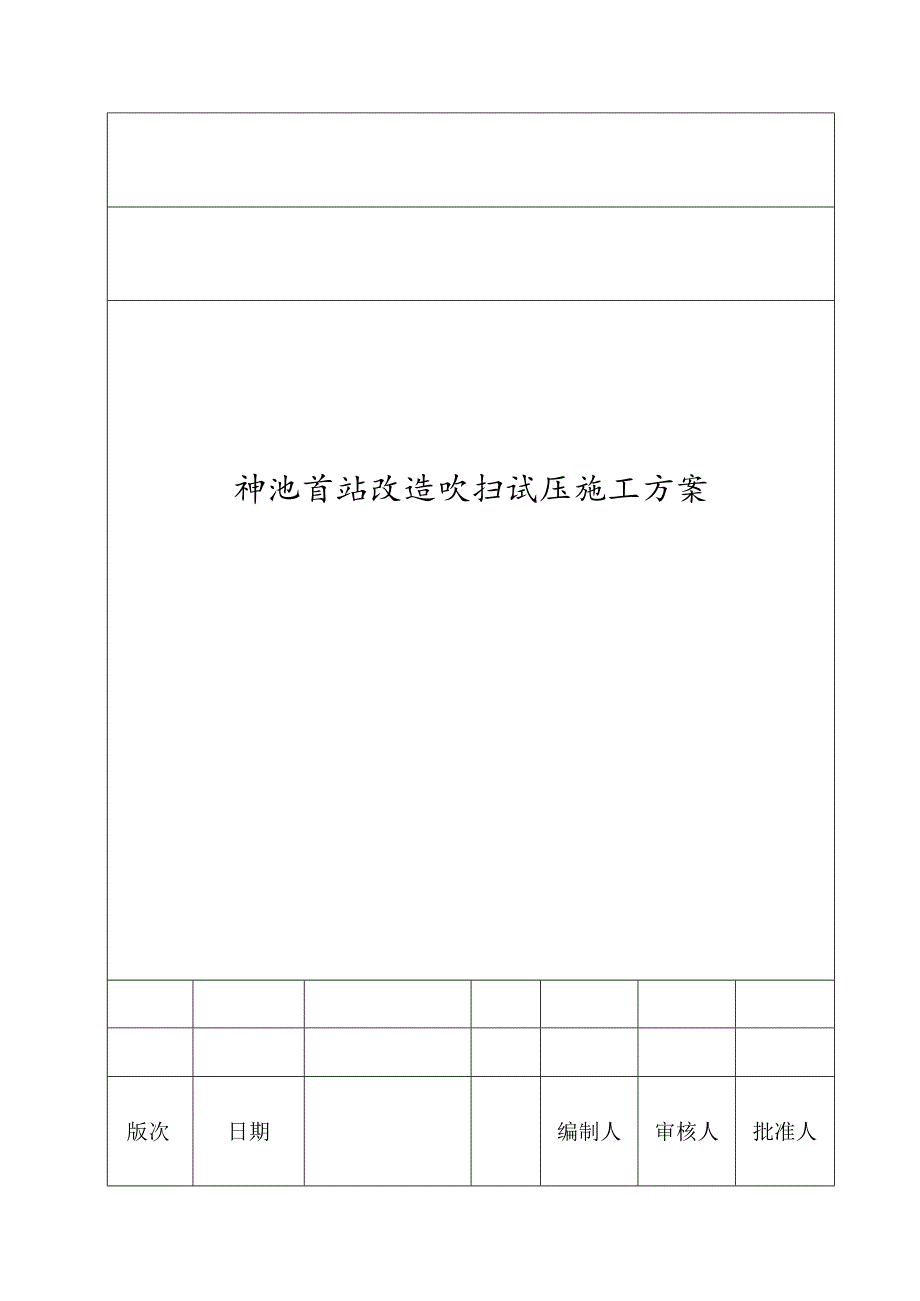

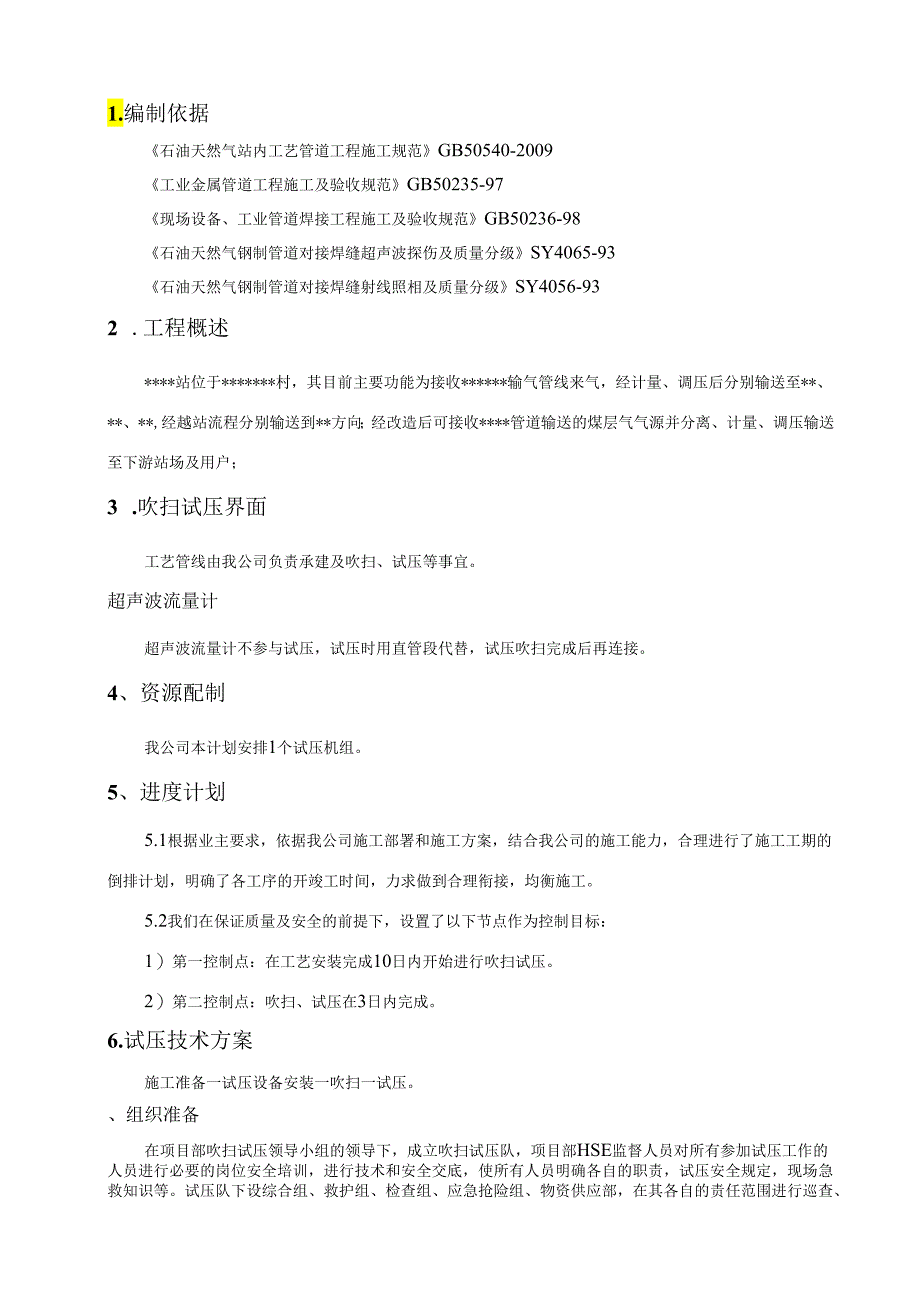

1、神池首站改造吹扫试压施工方案版次日期编制人审核人批准人1.编制依据石油天然气站内工艺管道工程施工规范GB50540-2009工业金属管道工程施工及验收规范GB50235-97现场设备、工业管道焊接工程施工及验收规范GB50236-98石油天然气钢制管道对接焊缝超声波探伤及质量分级SY4065-93石油天然气钢制管道对接焊缝射线照相及质量分级SY4056-932 .工程概述*站位于*村，其目前主要功能为接收*输气管线来气，经计量、调压后分别输送至*、*、*,经越站流程分别输送到*方向；经改造后可接收*管道输送的煤层气气源并分离、计量、调压输送至下游站场及用户；3 .吹扫试压界面工艺管线由我公司负
2、责承建及吹扫、试压等事宜。超声波流量计超声波流量计不参与试压，试压时用直管段代替，试压吹扫完成后再连接。4、资源配制我公司本计划安排1个试压机组。5、进度计划5.1根据业主要求，依据我公司施工部署和施工方案，结合我公司的施工能力，合理进行了施工工期的倒排计划，明确了各工序的开竣工时间，力求做到合理衔接，均衡施工。5.2我们在保证质量及安全的前提下，设置了以下节点作为控制目标：1）第一控制点：在工艺安装完成10日内开始进行吹扫试压。2）第二控制点：吹扫、试压在3日内完成。6.试压技术方案施工准备一试压设备安装一吹扫一试压。、组织准备在项目部吹扫试压领导小组的领导下，成立吹扫试压队，项目部HSE监

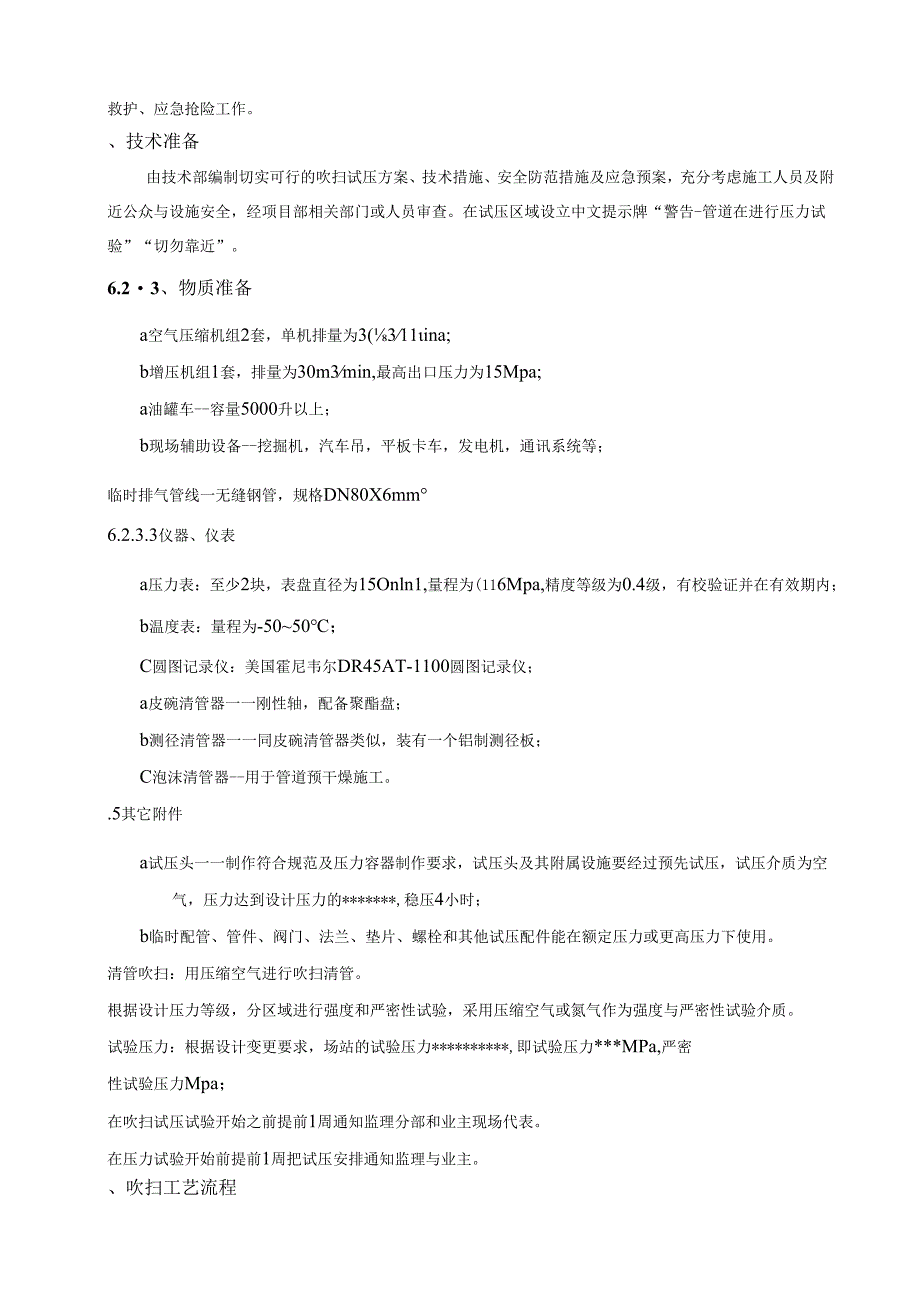

3、督人员对所有参加试压工作的人员进行必要的岗位安全培训，进行技术和安全交底，使所有人员明确各自的职责，试压安全规定，现场急救知识等。试压队下设综合组、救护组、检查组、应急抢险组、物资供应部，在其各自的责任范围进行巡查、救护、应急抢险工作。、技术准备由技术部编制切实可行的吹扫试压方案、技术措施、安全防范措施及应急预案，充分考虑施工人员及附近公众与设施安全，经项目部相关部门或人员审查。在试压区域设立中文提示牌“警告-管道在进行压力试验”“切勿靠近”。6.23、物质准备a空气压缩机组2套，单机排量为3(311ina;b增压机组1套，排量为30m3min,最高出口压力为15Mpa;a油罐车-容量5000
4、升以上；b现场辅助设备-挖掘机，汽车吊，平板卡车，发电机，通讯系统等；临时排气管线一无缝钢管，规格DN80X6mm6.2.3.3仪器、仪表a压力表：至少2块，表盘直径为15Onln1,量程为(116Mpa,精度等级为0.4级，有校验证并在有效期内；b温度表：量程为-5050；C圆图记录仪：美国霍尼韦尔DR45AT-1100圆图记录仪；a皮碗清管器一一刚性轴，配备聚酯盘；b测径清管器一一同皮碗清管器类似，装有一个铝制测径板；C泡沫清管器-用于管道预干燥施工。.5其它附件a试压头一一制作符合规范及压力容器制作要求，试压头及其附属设施要经过预先试压，试压介质为空气，压力达到设计压力的*,稳压4小时；
5、b临时配管、管件、阀门、法兰、垫片、螺栓和其他试压配件能在额定压力或更高压力下使用。清管吹扫：用压缩空气进行吹扫清管。根据设计压力等级，分区域进行强度和严密性试验，采用压缩空气或氮气作为强度与严密性试验介质。试验压力：根据设计变更要求，场站的试验压力*,即试验压力*MPa,严密性试验压力Mpa；在吹扫试压试验开始之前提前1周通知监理分部和业主现场代表。在压力试验开始前提前1周把试压安排通知监理与业主。、吹扫工艺流程、一般要求1）、吹扫试压前对系统进行检查：所有管道、管件、仪表根部元件都已按照设计图样安装完毕（除本方案中因施工工艺所需而要求暂不安装者外），质量符合设计要求，并经过监理检查认可；参
6、与吹扫的阀门应开、闭灵活可靠。2）、所有参与吹扫试压的人员应充分熟悉流程及本方案，并应有明确的职责。3）、参加吹扫试压的设备已运到现场，试压设备经试运具备使用条件，气动球阀具备动力气源，所有工装已准备好。4）、所有管道支托架已安装完毕，并牢固可靠。5）、吹扫应有建设单位及监理人员参与进行。、吹扫方式工艺管线大于300m,管径大于D250,采用加清管球方式。吹扫前在工艺管线排气端焊接带短节的封头，在短节上焊接排气管；在进气端放入橡胶清管球并安装连接好升压装置（包括空压机），利用压缩空气推动清管球前行，达到清扫目的。注意事项吹扫时应注意安全，压力试验区域50m要做好隔离，拉上警示带，只限参与试压的
7、工作人员进入，并标明“警告一一管道在进行高压试验标志。各吹扫口排气时设置有禁区并有专人负责警戒，压力表应有专人负责监视；为避免影响环境，排气出口尽量选择面对封闭的位置，如墙壁或水平斜下安装；、吹扫过程1）、施工准备根据现场的具体情况，选择切实可行的清管吹扫方式；连接好吹扫装置，并检查与参与吹扫阀门；在吹扫前应先关闭其他不进行吹扫的其它所有阀门，吹扫要逐根进行，吹扫哪根管线,打开与哪根管线相关的阀门。由专人检查，核对无误后方可进气。2）、进气施工准备和连接装置检查无误后，开始进气。由空压机在进气端打压，推动清管球前行，进行清管。3）、吹扫管道吹扫出脏物不得进入设备，设备吹扫出脏物不得进入管道。系
8、统吹扫后的气体应无铁锈，尘土等杂物为合格。管道系统吹扫后应立即进行封堵。4）、检验方法管道系统在空气或蒸汽吹扫过程中，应在排出口用白布或涂白色油漆的靶板检查，在5min内，靶板上无铁锈及其他杂物为合格。管道吹扫合格后应立即进行拆除设备的恢复工作，不得再进行影响管内清洁的其他作业。6.5、试压工艺流程试压流程吹扫合格一安装试压装置一升压一强度试压一严密性试压一拆除试压装置。、准备工作1）、试压前应恢复吹扫时拆除的管道、阀门（限流孔板、安全阀、调压阀不参与试压）。2）、检查各部的连接螺栓是否紧固到位，垫片是否已按要求安装完毕。3）、关闭设备撬装上的连接阀、并在设备撬装的进出法兰处加盲板隔离，关闭试
9、压管道上的所有排污阀、放空阀，打开其余阀门，球阀处于半开状态。4）、pao、试压1）、在进行管道强度试压期间，划出防护地段，用小旗和警示带圈出防护边界的最小距离，未回填土管道和地上管道为25m,埋地管道为IOm。在防护带以外设立观察站进行观测。在进行强度试压时，管道在升压期间防护带内应禁止有人进入，试压巡检人员亦与管线保持6m以上的距离，只有在停止升压时，检查人员才能进入试压区域进行检查。2）、每个试验区域进行试压时，试压时的升压速度不宜过快，压力应缓慢上升，每分钟上升压力不得超过75KPao3）、稳压时间应在压力平衡后开始计算，试压区域应安装2支温度计,且避免阳光直射,温度计的最小刻度应小于
10、或等于在试压期间，其管内温度和试验压力应有温度和压力记录。4）、强度试压、严密性试压的稳定时间及升压要求试验压力值、稳压时间及允许压降值要符合表的要求。试验压力值、稳压时间及允许压降值分类强度试压（空气）严密性试压（空气）压力值（MPa）稳压时间（三）4h24h允许压降值（MPa）1%试验试压值1%试验压力值以管道不破裂、无渗*扇为合格；无压降为合格。5）、强度试验升压程序改造区内5处连头设备排气口用封头封住，打开改造区内所有阀门，开启空气压缩机进行升压，当压力升至强度试验压力的1/3时，停止30min;对试压设备和各连接点焊缝等进行检查，未发现压力变化、管线变形、阀门渗漏等异常情况后，再将压
11、力升至强度试验压力的2/3时，停止30min,对试压设备和各连接点焊缝等进行检查。未发现压力变化、管线变形、阀门渗漏等异常情况后，再继续升压至强度试验压力；在升压过程中不得撞击和敲打管道，发现异常情况应立即停止升压。当管段达到强度试验压力值时，要及时停机,关闭阀门。再一次检查阀门和管线有无异常现象。当确认一切正常后，观察30min,压力无变化时，进行强度试验压力记录；强度试压稳压4h,其间每隔30min做一次记录；进行强度试压时，若压力出现急剧下降，应对各连接点查找泄漏点，并组织抢修，抢修必须在完全卸压后进行。严密性试验：严密性试验应在管段强度试压合格后进行；进行严密性试验前，缓缓开启排空阀，
12、将压力降至设计压力。与强度试验相同，管段中只要压力计达到预定压力时.，即停止泄压，严密性试验稳压24h。试压时升压的速度控制：现场开孔和焊接要符合压力容器制造、安装有关标准的规定；试压时的升压速度不宜过快，压力应缓慢上升，当压力升至0.3倍和0.6倍强度试验压力时，应分别停止升压稳压30min,并检查系统有无异常情况，如无异常情况继续升压。、卸压1）系统试压结束与试压失败进行整改，都应将系统的压力泄掉。在泄压操作中容易发生各种意想不到的安全事故，施工人员应严格按试压负责人的指挥进行操作实施。2）系统试压装置的排泄管应严格固定牢固，管线的支托架应完整、稳定。排泄管的出口不能对着任何障碍物，以免排
13、泄管在回力下回弹或打折。3）泄压时应慢开泄压阀门，身体不能对准泄压口，也不能在有其他施工人员还对准泄压口时擅自开动泄压阀门。4）泄压时如有突发事故伤击施工人员时，应立即将其救出，伤势严重的应送往指定的定点医院。7、质量保证措施7.1 为了保证试压工作的顺利进行,试压小组的负责人及成员必须按项目部的统一要求安排组织、落实、完成好本次试压任务。确保试压一次性达到规定试验压力的要求，确保试压全过程的安全。管线试压前，由试压小组技术负责人将试压方案、试压流程、试压要求向有关人员进行交底，明确各有关单位及人员的职责、组织落实，按期实施。7.2 试压所用的临时管线、阀门、法兰、焊条等材料进行检查验收，检验
14、合格证、材质证、是否符合规范要求，不合格材料禁止使用。7.3 焊接试压装置的电焊工必须有压力容器焊工合格证,需持证上岗作业.7.4 试压所使用的压力表、温度计必须符合规范要求，压力表阀选用相匹配的高压阀及管件。7.5 吹扫试压稳压过程中技术人员及记录人员应对压力变化进行详细记录。及时检漏，分析原因，立即解决和处理。7.6 吹扫试压合格后，做好吹扫试压记录并由施工单位、建设单位、监理单位、监检单位代表进行现场签字确认合格。8、HSE保证措施&1、空压机安全措施1）、安放时基础应牢固。储气罐应放在避免阳光直射和风直吹的位置，其5m范围内不得有明火。2）、空压机上的仪表、阀门等关闭和调节件应良好可靠
15、，年检有效，加压调节器压力不得超过其额定压力，每次使用前应试验一次。3）、安全阀超压排气时，应关停发动机。4）、储气罐工作每4h或收工前应放掉罐内积水。5）、高压气输出管必须经1.5倍工作压力试验合格，方可使用。管路不准有急转弯段，并不得使用软管进行试压。6）、送气前应通知用气人员，停止用气后应及时停止空压机。停机时应先降低负荷再停车。7）、机器加油时必须注意防火。禁止用汽油、煤油洗刷压缩机曲轴箱、滤清器或其它管路零件，以免引起爆炸。8.2、扫线、试压中的注意事项1）、现场吹扫口前方40m、左右30m内设好警戒区，在警戒区设置警示标志和安全防护线等。2）、管线试压前，必须对管线、阀门等设备进行检查，其开闭状态必须符合要求。试压的管道设备不准同时进行其它作业。3）、分段试压时，与受压段相连的管道及其所使用的肓板、紧固件等都应与试压管段压力等级相适应，具有足够的强度，焊接接头质量要求与站场管线相同。4）、升压时肓板和封
