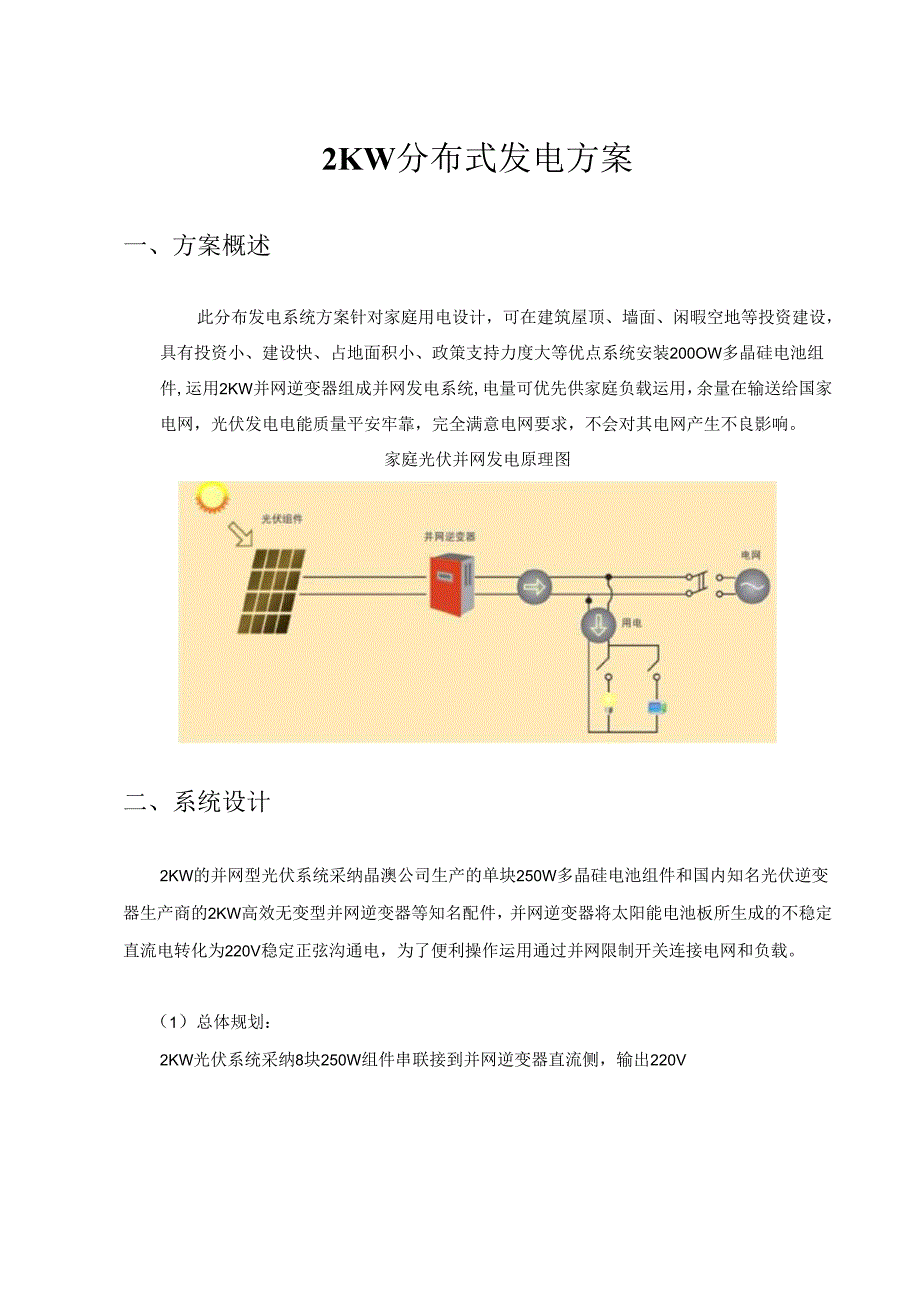

1、2KW分布式发电方案一、方案概述此分布发电系统方案针对家庭用电设计，可在建筑屋顶、墙面、闲暇空地等投资建设，具有投资小、建设快、占地面积小、政策支持力度大等优点系统安装200OW多晶硅电池组件,运用2KW并网逆变器组成并网发电系统,电量可优先供家庭负载运用，余量在输送给国家电网，光伏发电电能质量平安牢靠，完全满意电网要求，不会对其电网产生不良影响。家庭光伏并网发电原理图二、系统设计2KW的并网型光伏系统采纳晶澳公司生产的单块250W多晶硅电池组件和国内知名光伏逆变器生产商的2KW高效无变型并网逆变器等知名配件，并网逆变器将太阳能电池板所生成的不稳定直流电转化为220V稳定正弦沟通电，为了便利操

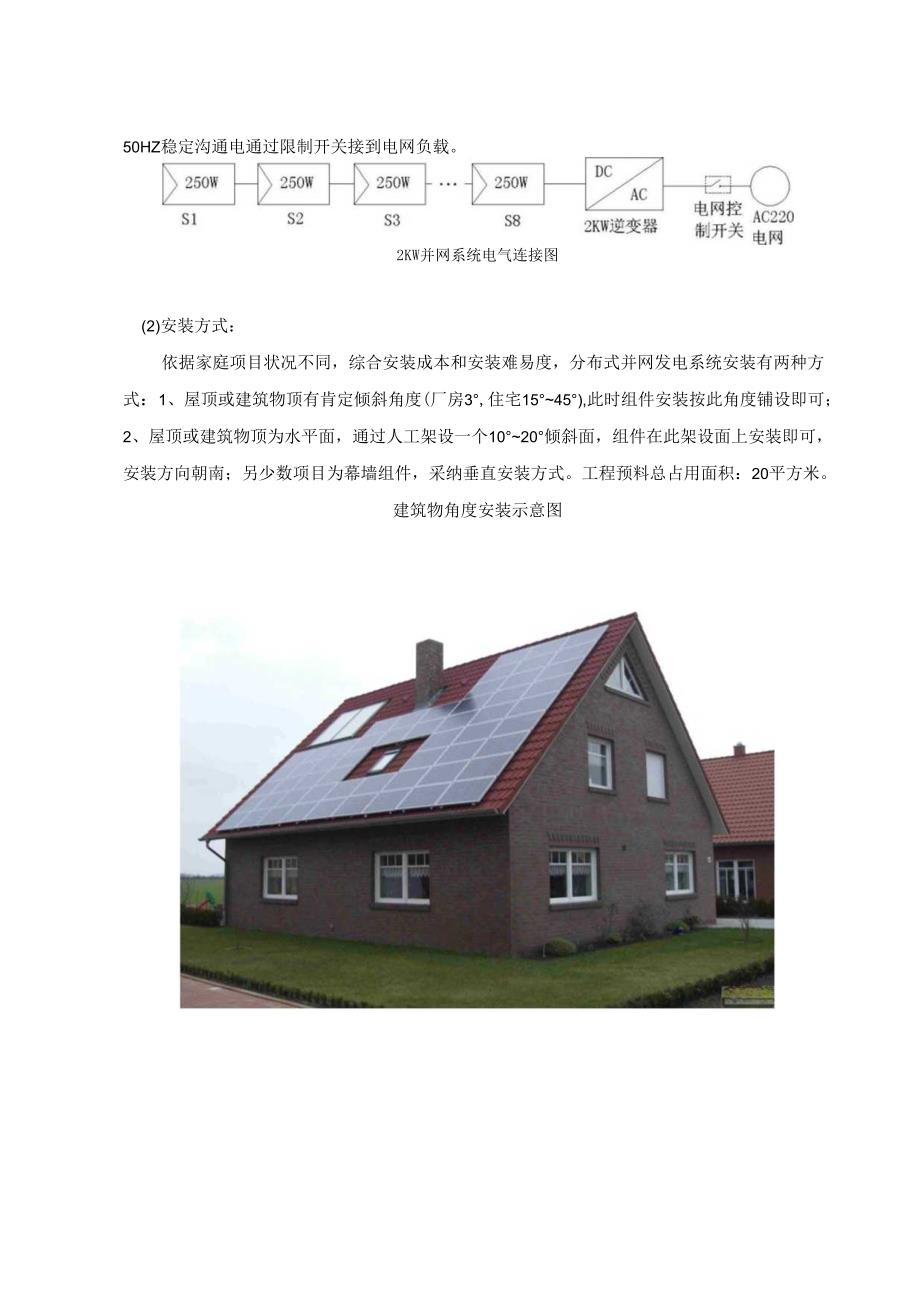

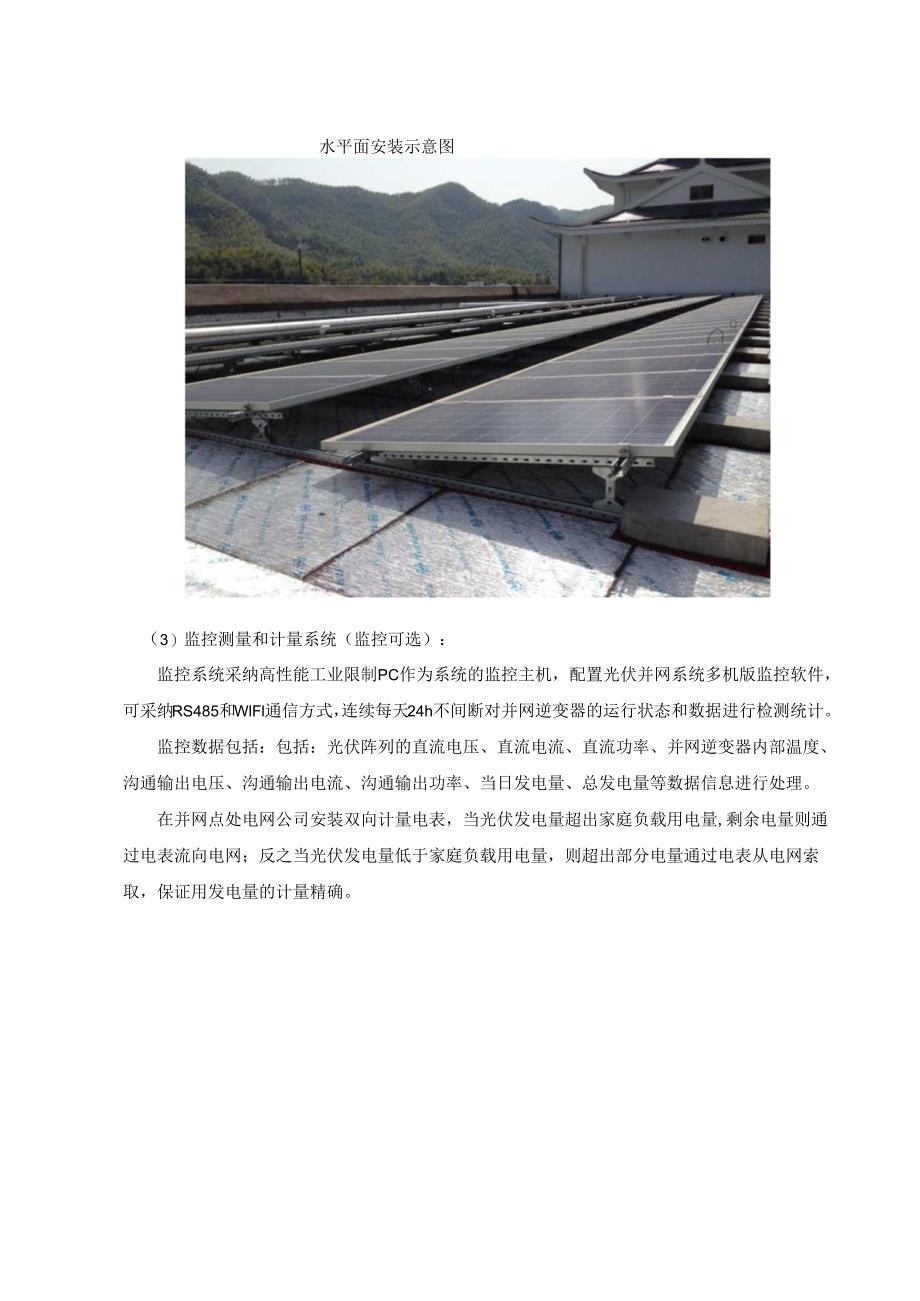

2、作运用通过并网限制开关连接电网和负载。（1）总体规划：2KW光伏系统采纳8块250W组件串联接到并网逆变器直流侧，输出220V50HZ稳定沟通电通过限制开关接到电网负载。2KW并网系统电气连接图(2)安装方式：依据家庭项目状况不同，综合安装成本和安装难易度，分布式并网发电系统安装有两种方式：1、屋顶或建筑物顶有肯定倾斜角度(厂房3,住宅1545),此时组件安装按此角度铺设即可；2、屋顶或建筑物顶为水平面，通过人工架设一个1020倾斜面，组件在此架设面上安装即可，安装方向朝南；另少数项目为幕墙组件，采纳垂直安装方式。工程预料总占用面积：20平方米。建筑物角度安装示意图水平面安装示意图（3）监控测
3、量和计量系统（监控可选）：监控系统采纳高性能工业限制PC作为系统的监控主机，配置光伏并网系统多机版监控软件，可采纳RS485和WlFl通信方式，连续每天24h不间断对并网逆变器的运行状态和数据进行检测统计。监控数据包括：包括：光伏阵列的直流电压、直流电流、直流功率、并网逆变器内部温度、沟通输出电压、沟通输出电流、沟通输出功率、当日发电量、总发电量等数据信息进行处理。在并网点处电网公司安装双向计量电表，当光伏发电量超出家庭负载用电量,剩余电量则通过电表流向电网；反之当光伏发电量低于家庭负载用电量，则超出部分电量通过电表从电网索取，保证用发电量的计量精确。(4)材料及报价编号名称规格单位数量价格备
4、注1多晶硅电池组件JAP6(BK)60-2503BB片8250W2逆变器2KW无变并网型台13支架系统铝合金套14光伏电缆YJV-lKV-411un2米待定5沟通电缆YJV-2.5mm2米待定6监控系统多机版监控套1可选7协助材料套18电气工程施工项1合计30,000元三、效益分析太阳能为清洁能源，政府始终大力支持新能源发展，激励企业个人安装分布式发电项目，对其赐予政策支持、经济补助、安装申报绿色通道等便利，各省最新政策对分布式发电项目在国家补助的基础上还有地方补助。(1)发电量概算安徽省合肥市的经纬度为东经117.17北纬31.52,依据气候条件以及计算模板可以算出IKW的年发电量如下:站点
5、纬度Il31.52倾斜角度37宪辐月月月月月月月照一二三四五六七月月年月月月月月月月月月月一二位全一二三四五六七八九十十十单倾斜面上直接辐射量倾斜面上散射辐射量地面反射辐射量但斜面总藉射星理论发电量1572.1140.00024.4921596.60511974.8870.0000.0494.9361154.5410.0000.0544.595964.2930.0000.0634.3561013.9590.0000.0734.032913.7940.0000.0843.878903.4290.0000.0823.511793.7910.0000.0883.87990I4.1020.0000.0
6、824.185974.3750.0000.0714.446100j4.5450.0000.0584.6041075.0470.0000.0535.1001154.9320.0000.0474.978116Ikvhn7/dkwh7/dkwh/*7/dkwhn7/dkvh水平面直接辐射量水平面散射辐射量2.682. 983. 484. 054.624.554.86八月4.55九月3.91十月3.22十一月2.91十二月2.57总计44.380kwhm2/dkwhm2/d发电功率1kw由上可知IKW的年发电量为1200KWh,则装机功率为2KW的发电组件的年发电量约为2400KWh。（2）经济效益按
7、现阶段国家对光伏应用示范区的电量补贴标准暂定每度按当地脱硫电价0.42元，在国家补贴的基础上安徽省在补贴0.25元/度，另有国家对分布式家庭发电每度0.45元补贴，这样可以拿到每度1.12元的补贴，每年发电收益：M=1.I2x2400=2688元，总成本30000元收回年限N=300002688=ll年，所以家庭用户11年即可收回成本，而光伏设备的运用寿命为25年，所以投资回报率很高。(3)环境效益2KW的光伏发电系统25年的发电量为60000KWho则25年削减的二氧化碳的排量为54吨，相当于节约标准煤24吨，削减二氧化硫排量为1.578吨，削减氮氧化物的排量为786Kg,环境效益明显。四、总结分布式发电是充分利用当地丰富的太阳能资源来进行光伏发电，项目建成后每年的发电量可达到2400千瓦时，政府扶持力度大，投资成本回收快。削减环境污染的同时还节约了煤炭等不行再生能源的发电支出，在屋顶上安装电池板不占用可用空间,构件充当屋顶遮阳构件,在发电的同时还增加了建筑物遮阳隔热效果,削减了空调负荷,进一步降低建筑物运行能耗,既发电又节能，一举多得，对我国的建筑物节能减排工作有深远的示范意义。
