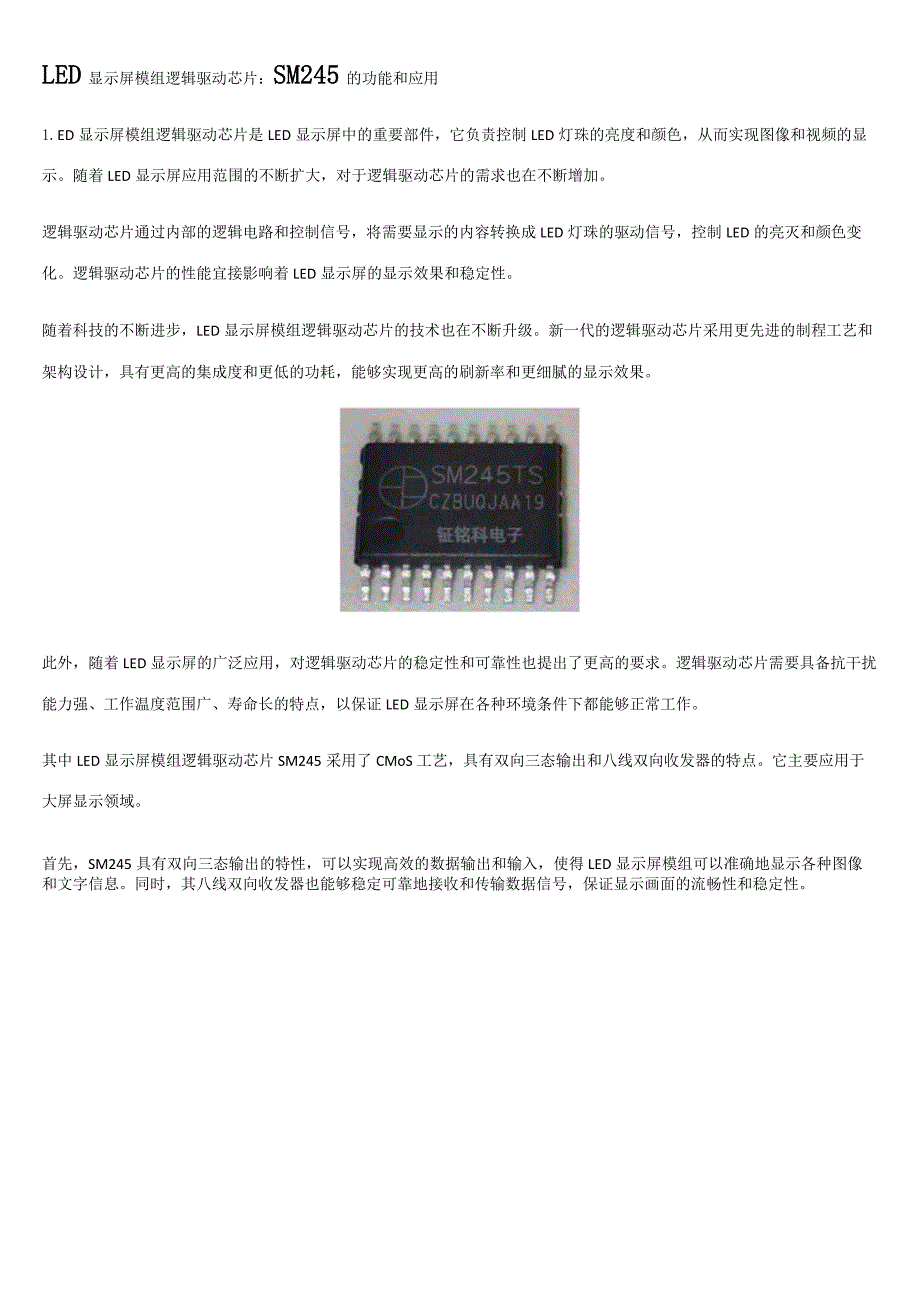

1、LED显示屏模组逻辑驱动芯片：SM245的功能和应用1.ED显示屏模组逻辑驱动芯片是LED显示屏中的重要部件，它负责控制LED灯珠的亮度和颜色，从而实现图像和视频的显示。随着LED显示屏应用范围的不断扩大，对于逻辑驱动芯片的需求也在不断增加。逻辑驱动芯片通过内部的逻辑电路和控制信号，将需要显示的内容转换成LED灯珠的驱动信号，控制LED的亮灭和颜色变化。逻辑驱动芯片的性能宜接影响着LED显示屏的显示效果和稳定性。随着科技的不断进步，LED显示屏模组逻辑驱动芯片的技术也在不断升级。新一代的逻辑驱动芯片采用更先进的制程工艺和架构设计，具有更高的集成度和更低的功耗，能够实现更高的刷新率和更细腻的显示

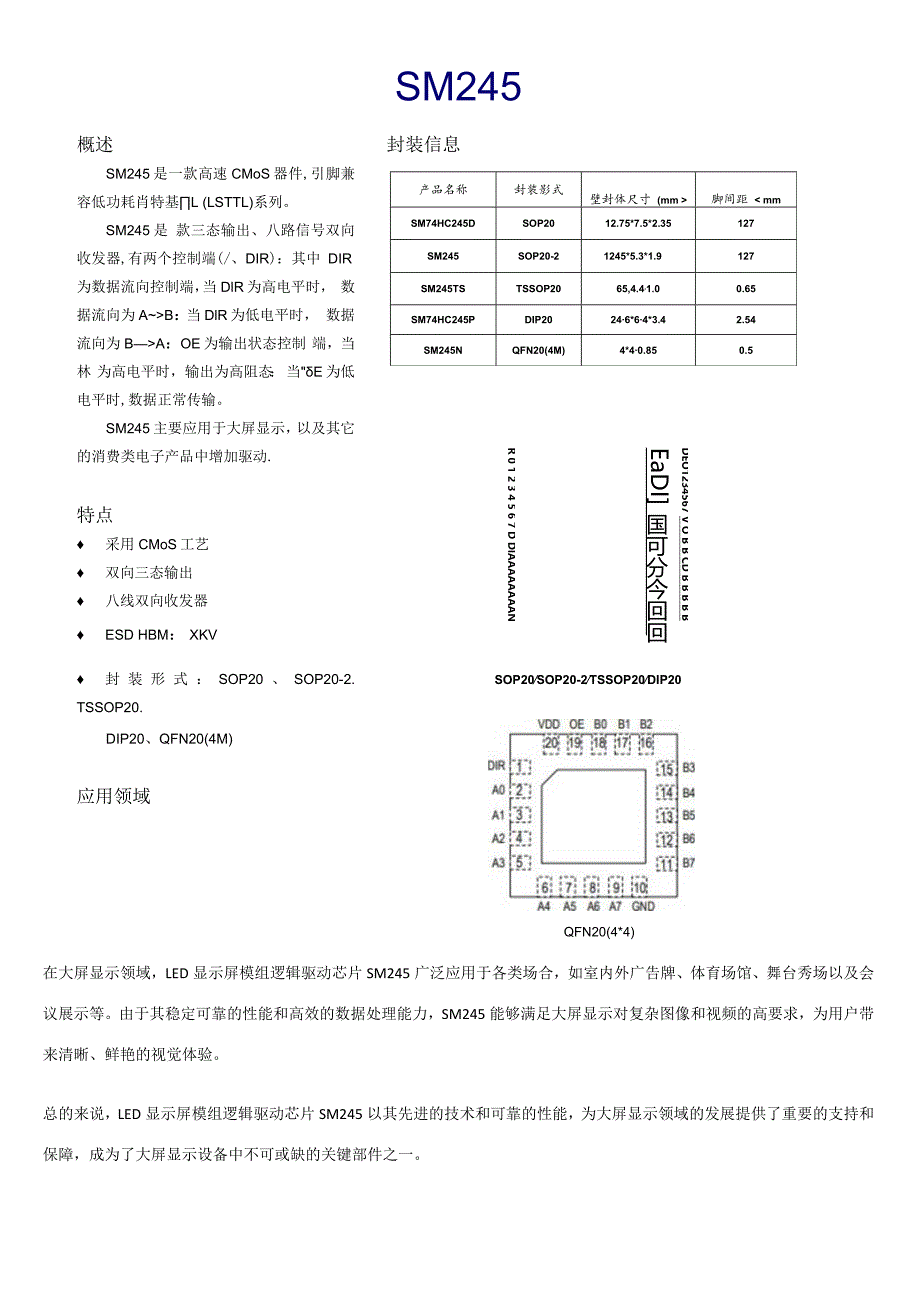

2、效果。此外，随着LED显示屏的广泛应用，对逻辑驱动芯片的稳定性和可靠性也提出了更高的要求。逻辑驱动芯片需要具备抗干扰能力强、工作温度范围广、寿命长的特点，以保证LED显示屏在各种环境条件下都能够正常工作。其中LED显示屏模组逻辑驱动芯片SM245采用了CMoS工艺，具有双向三态输出和八线双向收发器的特点。它主要应用于大屏显示领域。首先，SM245具有双向三态输出的特性，可以实现高效的数据输出和输入，使得LED显示屏模组可以准确地显示各种图像和文字信息。同时，其八线双向收发器也能够稳定可靠地接收和传输数据信号，保证显示画面的流畅性和稳定性。SM245概述SM245是一款高速CMoS器件,引脚兼
3、容低功耗肖特基L (LSTTL)系列。SM245是 款三态输出、八路信号双向 收发器,有两个控制端(/、DIR)：其中 DIR为数据流向控制端，当DlR为高电平时， 数据流向为AB：当DlR为低电平时， 数据流向为BA： OE为输出状态控制 端，当林 为高电平时，输出为高阻态： 当E为低电平时,数据正常传输。SM245主要应用于大屏显示，以及其它 的消费类电子产品中增加驱动.特点 采用CMoS工艺 双向三态输出 八线双向收发器 ESD HBM： XKV 封装形式：SOP20、SOP20-2. TSSOP20.DIP20、QFN20(4M)应用领域 适用于LED显示屏以及其他数字电路 的驱动封装
