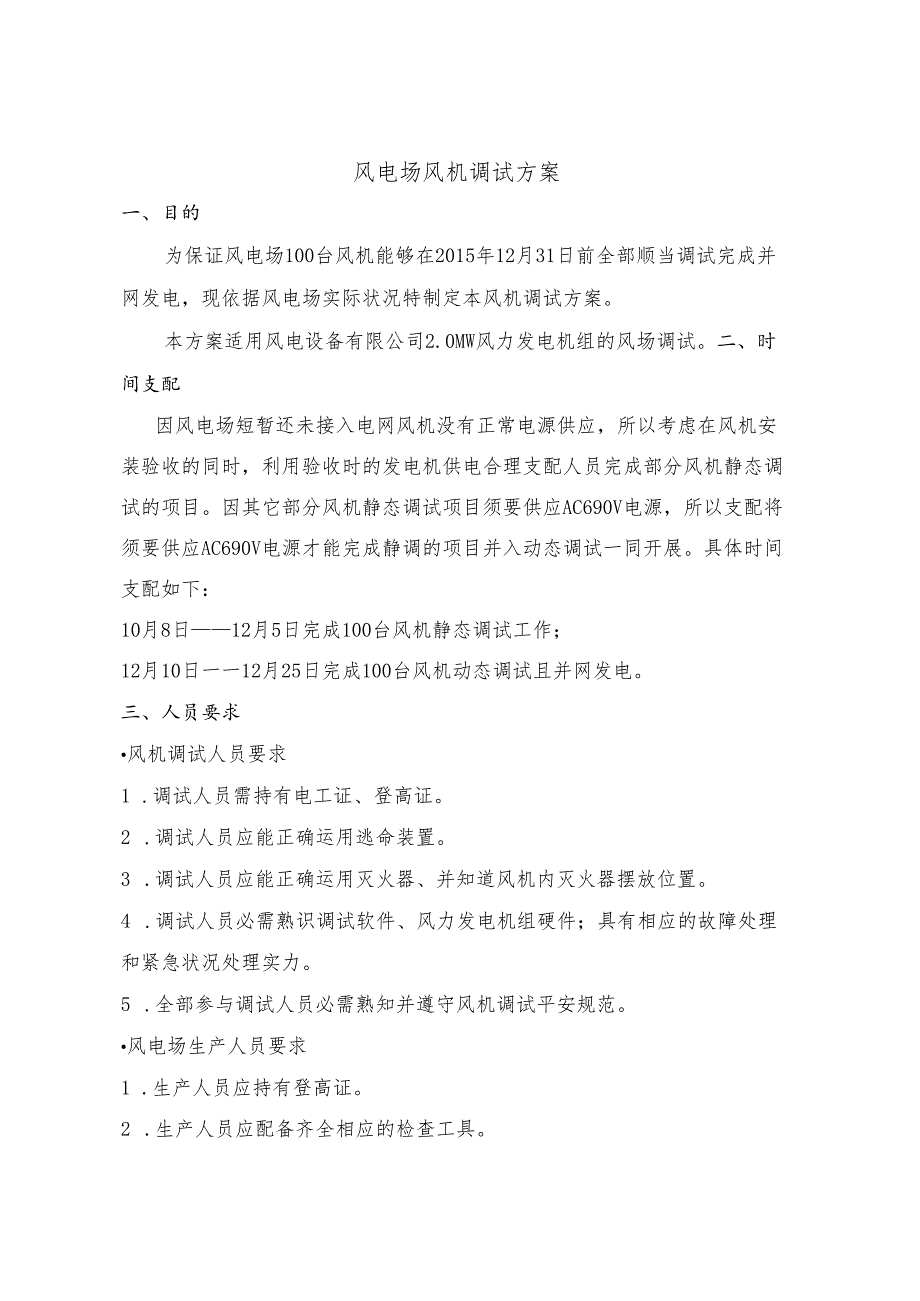

1、电场工作方案风电场风机调试方案批准：审核：编制：二O一五年十一月风电场风机调试方案一、目的为保证风电场100台风机能够在2015年12月31日前全部顺当调试完成并网发电，现依据风电场实际状况特制定本风机调试方案。本方案适用风电设备有限公司2.0MW风力发电机组的风场调试。二、时间支配因风电场短暂还未接入电网风机没有正常电源供应，所以考虑在风机安装验收的同时，利用验收时的发电机供电合理支配人员完成部分风机静态调试的项目。因其它部分风机静态调试项目须要供应AC690V电源，所以支配将须要供应AC690V电源才能完成静调的项目并入动态调试一同开展。具体时间支配如下：10月8日12月5日完成100台风

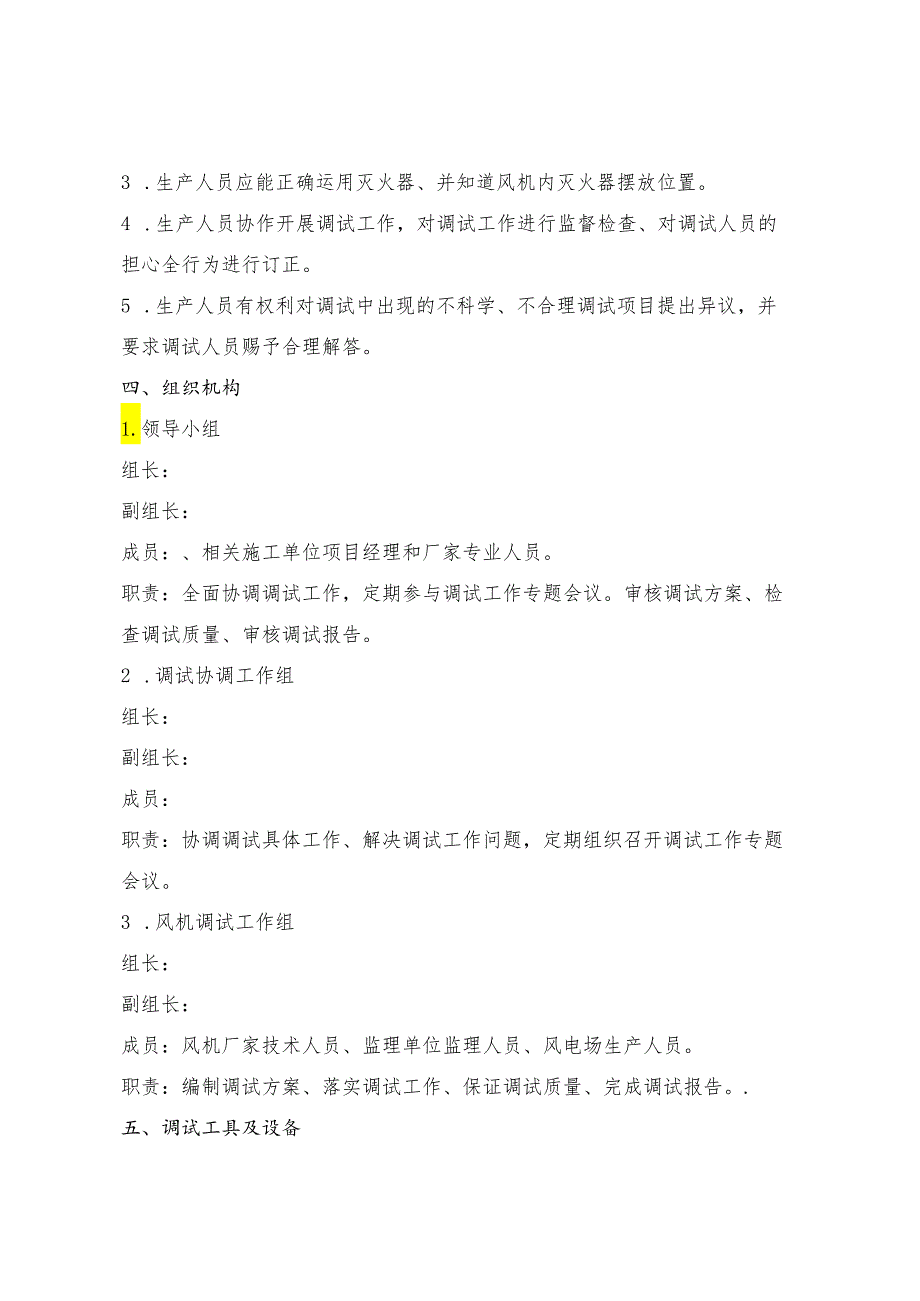

2、机静态调试工作；12月10日一一12月25日完成100台风机动态调试且并网发电。三、人员要求风机调试人员要求1 .调试人员需持有电工证、登高证。2 .调试人员应能正确运用逃命装置。3 .调试人员应能正确运用灭火器、并知道风机内灭火器摆放位置。4 .调试人员必需熟识调试软件、风力发电机组硬件；具有相应的故障处理和紧急状况处理实力。5 .全部参与调试人员必需熟知并遵守风机调试平安规范。风电场生产人员要求1 .生产人员应持有登高证。2 .生产人员应配备齐全相应的检查工具。3 .生产人员应能正确运用灭火器、并知道风机内灭火器摆放位置。4 .生产人员协作开展调试工作，对调试工作进行监督检查、对调试人员的
3、担心全行为进行订正。5 .生产人员有权利对调试中出现的不科学、不合理调试项目提出异议，并要求调试人员赐予合理解答。四、组织机构1.领导小组组长：副组长：成员：、相关施工单位项目经理和厂家专业人员。职责：全面协调调试工作，定期参与调试工作专题会议。审核调试方案、检查调试质量、审核调试报告。2 .调试协调工作组组长：副组长：成员：职责：协调调试具体工作、解决调试工作问题，定期组织召开调试工作专题会议。3 .风机调试工作组组长：副组长：成员：风机厂家技术人员、监理单位监理人员、风电场生产人员。职责：编制调试方案、落实调试工作、保证调试质量、完成调试报告。.五、调试工具及设备调试工具及设备：对讲机、手
4、电筒、万用表、相序表、钳型表、绝缘测试仪、端子起、一字螺丝刀、十字螺丝刀、活口扳手、尖嘴钳、导线、调试电脑、主控调试软件、变桨系统调试软件、变频器调试软件等。六、升压站并网前调试检查项目序号检查内容检查方法合格判定检查结果1.1风机机械安装、电气安装完成目测安装验收报告完整，有验收人员、监理人员签字1.2风机发电机对中完成目测：发电机对中记录表角度最大允许偏差+0.15、径向最大允许偏差土0.25mm1.3齿轮箱油位检查目测：润滑油位润滑油在油位标记以上1.4齿轮箱冷却水压检查目测：压力表压力大于2.Obar1.5发电机润滑脂检查目测：润滑泵润滑脂大于容积的一半1.6发电机冷却水压检查目测：压
5、力表压力大于2.Obar1.7液压油位检查目测：液压油位液压油在油位标记以上1.8变桨齿轮箱润滑油位检查目测：变桨齿轮箱润滑油位润滑油在油位标记以上1.9消防系统检查目测：灭火器全部灭火器完好、安装到位1.10逃命装置检查目测：逃命装置逃命装置配备齐全1.11上电前动力电缆对地绝缘检查断开相变和变频器主断路器，断开电压互感各相母排对地绝缘均大于IMO器，断开塔基限制柜IQO总开关，用500V绝缘测试仪或摇表检测塔基接线柜各相母排对地绝缘（带断路器的需测上下母排）1.12上电前动力电缆相间绝缘检查断开相变和变频器主断路器，断开电压互感器，断开塔基限制柜IQO总开关，用500V绝缘测试仪或摇表检测
6、塔基接线柜各相母排相间绝缘（带断路器的需测上下母排），测试完毕，复原电压互感器接线。各相母排相间绝缘均大于IMQo1.13塔基限制柜高压侧对地绝缘检查断开塔基限制柜IQO总开关，用50OV绝缘测试仪或摇表测量IQO端头1、3、5对地绝缘大于IMQ1.14塔基限制柜低压侧相间短路检查断开塔基限制柜全部开关，运用万用表测试5F4的1、3、5端头相间电阻1、3、5端头相间为断路1.15塔基限制柜低压侧对地短路检查断开塔基限制柜全部开关，运用万用表测试5F4的1、3、5端头对地电阻1、3、5端头对地为断路1.16机舱限制柜相间短路检查断开塔基限制柜开关2Q6,闭合机舱限制柜总开关1Q1,断开机舱限制柜
7、其余全部开关，运用万用表测试3F1的上端1、3、5以及3Q1上端7相间电阻相间均为断路1.17机舱限制柜对地短路检查断开塔基限制柜开关2Q6,闭合机舱限制柜总开关1Q1,断开机舱限制柜其余全部开关，运用万用表测试3F1的上端1、3、5以及3Q1上对地均为断路端7对地电阻1.18发电机定子绝缘检查运用万用表测试发电机定子对地电阻发电机定子对地为断路1.19发电机转子绝缘检查运用万用表测试发电机转子对地电阻发电机转子对地为断路1.20上电前开关状态检查断开塔基限制柜和机舱限制柜全部开关全部开关均断开1.21光纤铺设从机舱将光纤沿着塔筒动力电缆铺设至塔基限制柜自然垂直向下七、动态调试具体支配1.人员
8、配置由于风机数量多，并网时间紧迫，现场支配对动调分6组同时进行，具体划分如下:分组状况人数备注调试1组5其中某2人、变桨厂家1人、变频厂家1人、生产1人调试2组5其中某2人、变桨厂家1人、变频厂家1人、生产1人调试3组5其中某2人、变桨厂家1人、变频厂家1人、生产1人调试4组5其中某2人、变桨厂家1人、变频厂家1人、生产1人调试5组5其中某2人、变桨厂家1人、变频厂家1人、生产1人调试6组5其中某2人、变桨厂家1人、变频厂家1人、生产1人消缺组2某2人后勤保障3某1人、生产2人合计：35人2.设备配置届时，现场调配调试电脑20台，其中6台负责主控程序调试，6台负责变桨厂家变桨程序调试，6台负责
9、变频厂家变频器调试，2台负责消缺组运用。另外，现场打算动态调试工器具8套，负责现场调试、消缺运用。3.具体工作支配工作内容已调数量12月份11日-20日21日-25日动调/台数O70台30台八、升压站并网后动态调试及检查项目序号测试内容测试方法合格判定测试结果2.1接线柜母排电压测量闭合箱变断路器，测量接线柜母排相间电压。在690V电压的土10%之间2.2机组上电依次闭合塔基接线柜断路器（如有）、塔基限制柜总开关、塔基限制柜其余开关、机舱限制柜总开关、机舱限制柜其余开关。机组电气设备无异样、开关无跳闸2.3检测电网相序用相序表检测接线柜690V、塔基限制柜400V、机舱限制柜400V、变频器6
10、90V侧电源相序正确接线后，相序表显示顺时针箭头。2.4设置机组IP地址连接调试电脑和塔基限制柜P1.C,设置机组IP地址设置机组IP地址为：192.168.0.（风场机组号+50）；255.255.255.0；DNS服务器地址全为空。最多100台机组在同一IP段内2.5P1.C文件拷贝及P1.C时间设置在指定的位置拷贝指定的文件在CE系统里设置当前时间P1.C可自行通过ipit模式时间显示正确2.6塔基触摸屏调试检查塔基触摸屏运行正常2.7故障解除解除风机全部故障无故障2.8设定叶片零位在变浆手动模式中进行叶片校零程序显示0。时，轮毂指针指向叶片0标识的0位。2.9设定风向零位(只针对机械式
11、风向仪)机械式风向仪箭头指向机头程序显示180(5)2.1O设定偏航零位确定扭缆竖直、未缠绕时，检查软件中偏航方位角。软件显示偏航方位角0(5)2.11偏航右极限设定设定偏航传感器程序显示750(20),偏航右极限开关触发2.12偏航平安链右极限设定设定偏航传感器程序显示900(20),偏航平安徒右极限开关触发2.13偏航左极限设定设定偏航传感器程序显不-750(20),偏航左极限开关触发2.14偏航平安链左极限设定设定偏航传感器程序显示-900(20),偏航平安链左极限开关触发2.15冷却风扇测试(发电机、齿轮箱)用测试软件启动齿轮箱、发电机冷却风扇风扇向上吹风2.16机舱轴流风扇测试用测试
12、软件启动机舱轴流风扇风扇向外吹风2.17水泵测试（发电机、齿轮箱）用测试软件启动水泵泵转动方向与标识方向一样2.18润滑泵测试（变浆、发电机）强制润滑泵运行泵转动方向与标识方向一样2.19齿轮箱油泵测试用测试软件启动油泵高、低速转动泵转动方向与标识方向一样2.2O液压泵测试用测试软件启动液压泵泵转动方向与标识方向一样，压力正常2.21起重机测试齿轮箱旁路过滤器泵测试操作起重机限制手柄正确限制起重机动作2.22变桨测试分别点动机舱左、右变浆按钮叶片能实现左、右变浆2.23平安链塔基急停按钮测试变桨至60,触发塔基紧急停机按钮风机紧急顺桨、平安链断开指示灯亮2.24平安链机舱急停按钮测试变桨至60
13、,触发机舱紧急停机按钮风机紧急顺桨、平安锥断开指示灯亮2.25平安链机舱远程手柄急停按钮测试变桨至60,触发机舱遥控手柄紧急停机按钮风机紧急顺桨、平安链断开指示灯亮2.26平安链机舱振动开关测试变桨至60,触发机舱振动开关风机紧急顺桨、平安链断开指示灯亮2.27平安链机舱偏航极限开关测试变桨至60,分别触发机舱左、右平安链偏航极限开关风机紧急顺桨、平安链断开指示灯亮2.28左偏航测试点动机舱左偏航按钮机舱左偏航，偏航过程中液压压力低于40bar、高于IObar,偏航结束液压压力复原至150bar175bar2.29右偏航测试点动机舱右偏航按钮机舱右偏航，偏航过程中液压压力低于40bar高于IObar,偏航结束液压压力复原至150bar175bar2.3O偏航对风测试强制偏航200然后转换到自动模式风机能自动偏航对风2.31变浆储能功能测试变浆至60。，断开变浆电源5s后叶片顺桨2.32变频器测试用变频器调试软件启动变频器网侧模块变频器未报故障用变频器调试软件启动变频器机侧模块变频器未报故障九、空运转测试调试完成后，要求在最大风速不超过12m/s时开展空运转测试。序号测试内容测试方法合格判定测试结果3.1
