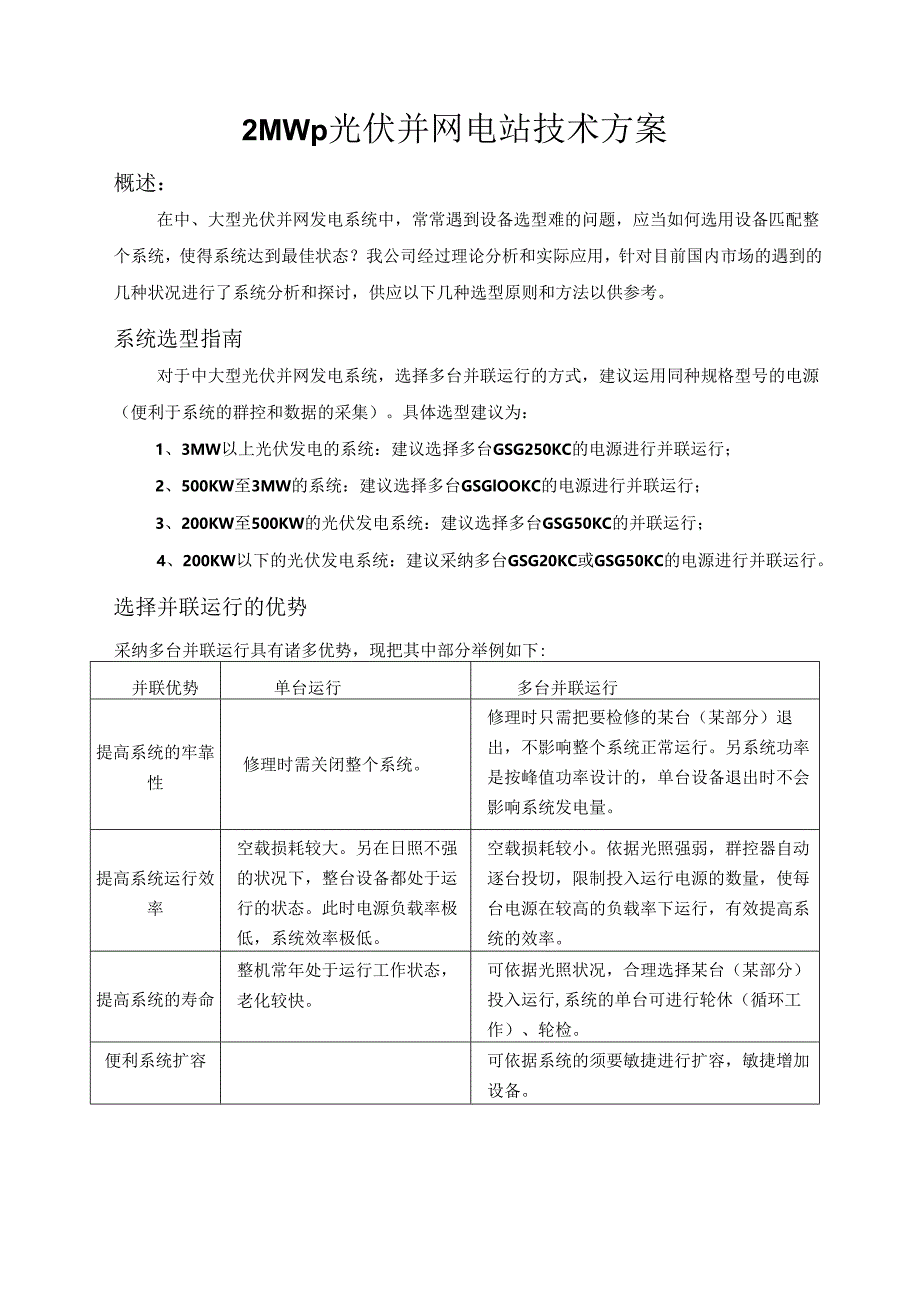

1、2MWp光伏并网电站技术方案概述：在中、大型光伏并网发电系统中，常常遇到设备选型难的问题，应当如何选用设备匹配整个系统，使得系统达到最佳状态？我公司经过理论分析和实际应用，针对目前国内市场的遇到的几种状况进行了系统分析和探讨，供应以下几种选型原则和方法以供参考。系统选型指南对于中大型光伏并网发电系统，选择多台并联运行的方式，建议运用同种规格型号的电源（便利于系统的群控和数据的采集）。具体选型建议为：1、3MW以上光伏发电的系统：建议选择多台GSG250KC的电源进行并联运行；2、500KW至3MW的系统：建议选择多台GSGlOOKC的电源进行并联运行；3、200KW至500KW的光伏发电系统：
2、建议选择多台GSG50KC的并联运行；4、200KW以下的光伏发电系统：建议采纳多台GSG20KC或GSG50KC的电源进行并联运行。选择并联运行的优势采纳多台并联运行具有诸多优势，现把其中部分举例如下:并联优势单台运行多台并联运行提高系统的牢靠性修理时需关闭整个系统。修理时只需把要检修的某台（某部分）退出，不影响整个系统正常运行。另系统功率是按峰值功率设计的，单台设备退出时不会影响系统发电量。提高系统运行效率空载损耗较大。另在日照不强的状况下，整台设备都处于运行的状态。此时电源负载率极低，系统效率极低。空载损耗较小。依据光照强弱，群控器自动逐台投切，限制投入运行电源的数量，使每台电源在较高的

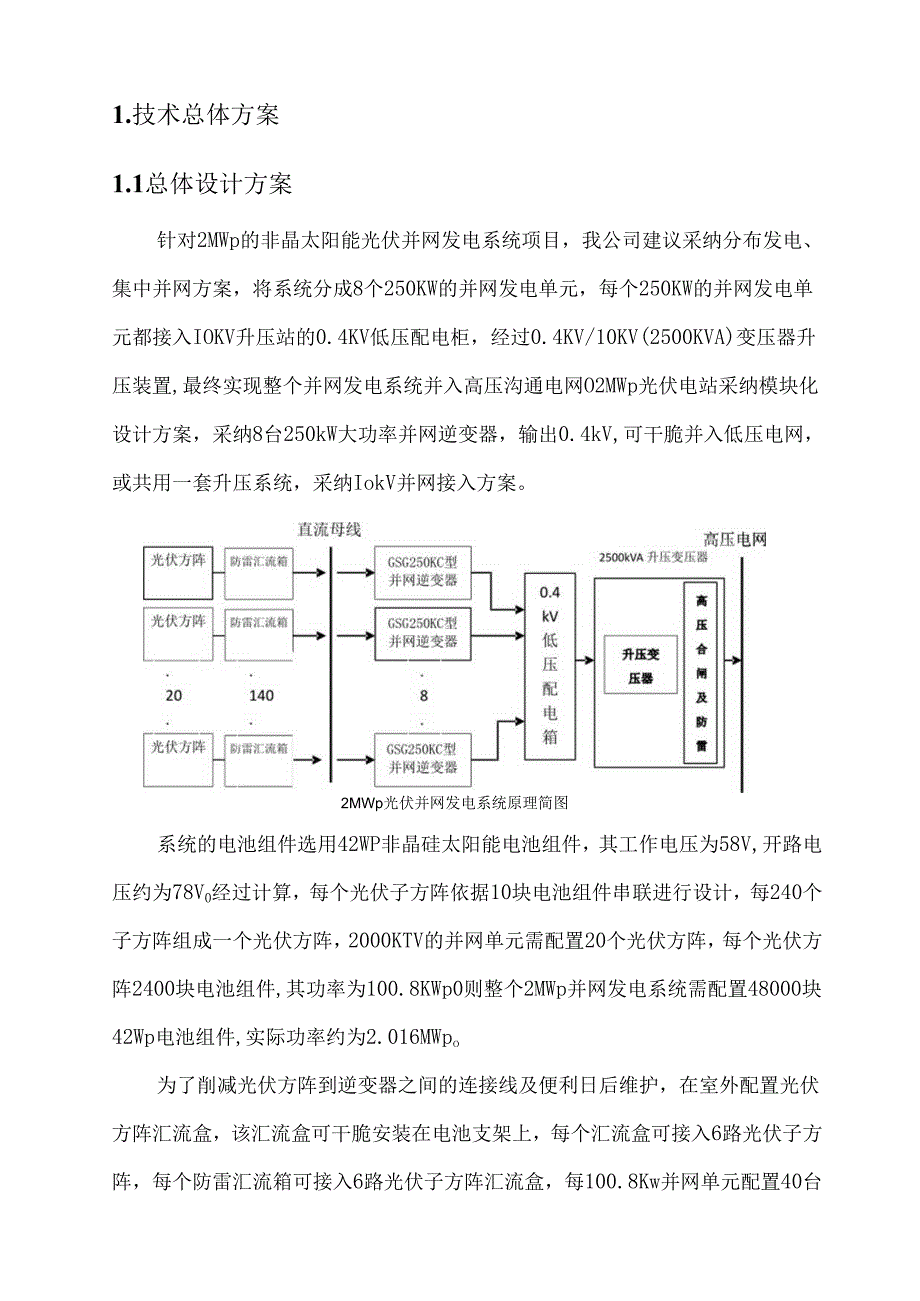

3、负载率下运行，有效提高系统的效率。提高系统的寿命整机常年处于运行工作状态，老化较快。可依据光照状况，合理选择某台（某部分）投入运行,系统的单台可进行轮休（循环工作）、轮检。便利系统扩容可依据系统的须要敏捷进行扩容，敏捷增加设备。1.技术总体方案1.1总体设计方案针对2MWp的非晶太阳能光伏并网发电系统项目，我公司建议采纳分布发电、集中并网方案，将系统分成8个250KW的并网发电单元，每个250KW的并网发电单元都接入IOKV升压站的0.4KV低压配电柜，经过0.4KV/10KV(2500KVA)变压器升压装置,最终实现整个并网发电系统并入高压沟通电网O2MWp光伏电站采纳模块化设计方案，采纳8
4、台250kW大功率并网逆变器，输出0.4kV,可干脆并入低压电网，或共用一套升压系统，采纳IokV并网接入方案。2MWp光伏并网发电系统原理简图系统的电池组件选用42WP非晶硅太阳能电池组件，其工作电压为58V,开路电压约为78V0经过计算，每个光伏子方阵依据10块电池组件串联进行设计，每240个子方阵组成一个光伏方阵，2000KTV的并网单元需配置20个光伏方阵，每个光伏方阵2400块电池组件,其功率为100.8KWp0则整个2MWp并网发电系统需配置48000块42Wp电池组件,实际功率约为2.016MWpo为了削减光伏方阵到逆变器之间的连接线及便利日后维护，在室外配置光伏方阵汇流盒，该汇

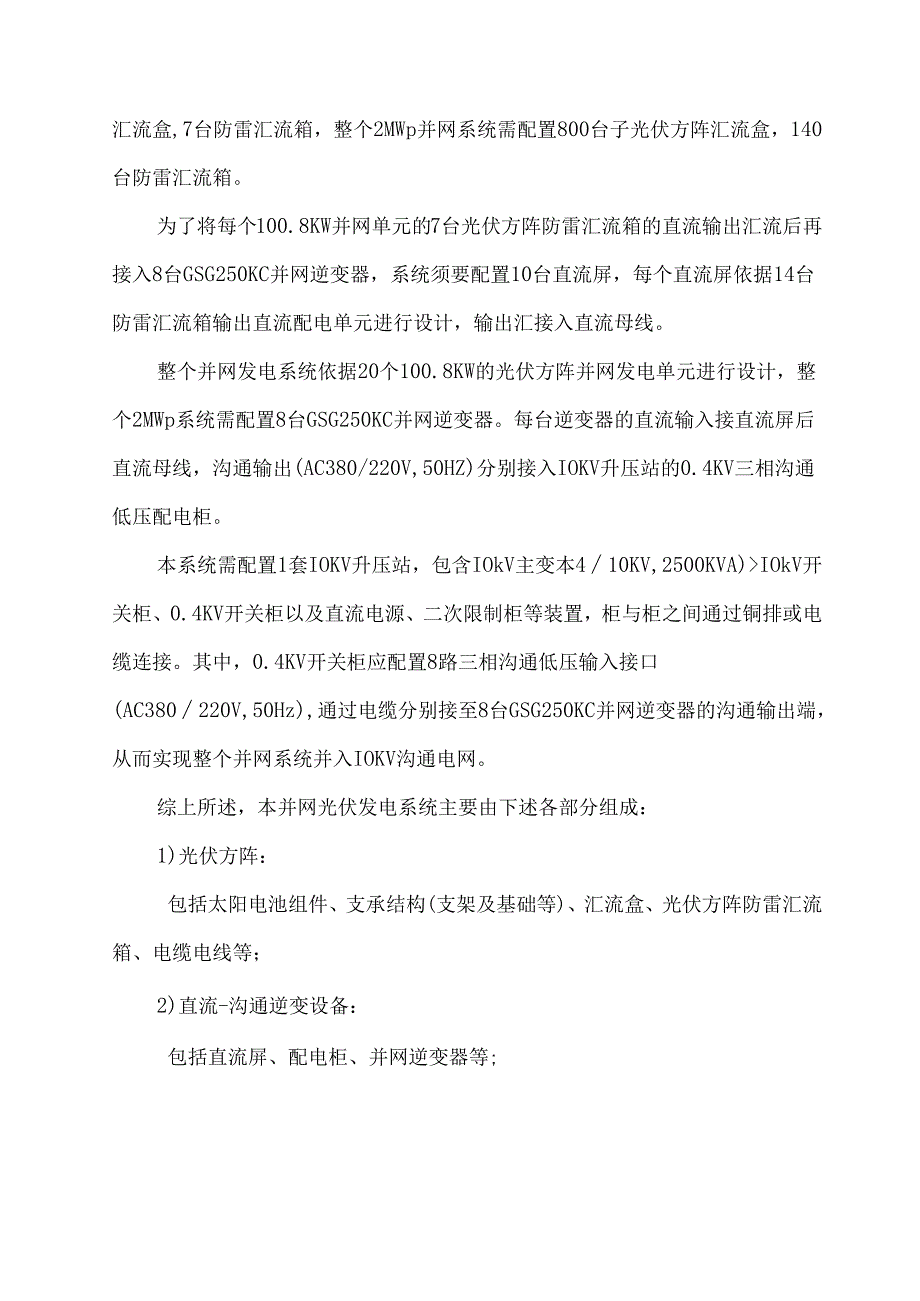

5、流盒可干脆安装在电池支架上，每个汇流盒可接入6路光伏子方阵，每个防雷汇流箱可接入6路光伏子方阵汇流盒，每100.8Kw并网单元配置40台汇流盒,7台防雷汇流箱，整个2MWp并网系统需配置800台子光伏方阵汇流盒，140台防雷汇流箱。为了将每个100.8KW并网单元的7台光伏方阵防雷汇流箱的直流输出汇流后再接入8台GSG250KC并网逆变器，系统须要配置10台直流屏，每个直流屏依据14台防雷汇流箱输出直流配电单元进行设计，输出汇接入直流母线。整个并网发电系统依据20个100.8KW的光伏方阵并网发电单元进行设计，整个2MWp系统需配置8台GSG250KC并网逆变器。每台逆变器的直流输入接直流屏后
6、直流母线，沟通输出(AC380/220V,50HZ)分别接入IOKV升压站的0.4KV三相沟通低压配电柜。本系统需配置1套IOKV升压站，包含IOkV主变本410KV,2500KVA)IOkV开关柜、0.4KV开关柜以及直流电源、二次限制柜等装置，柜与柜之间通过铜排或电缆连接。其中，0.4KV开关柜应配置8路三相沟通低压输入接口(AC380220V,50Hz),通过电缆分别接至8台GSG250KC并网逆变器的沟通输出端，从而实现整个并网系统并入IOKV沟通电网。综上所述，本并网光伏发电系统主要由下述各部分组成：1)光伏方阵：包括太阳电池组件、支承结构(支架及基础等)、汇流盒、光伏方阵防雷汇流箱
7、、电缆电线等；2)直流-沟通逆变设备：包括直流屏、配电柜、并网逆变器等;3）升压并网设施：包括升压变压器、户外真空断路器、高压避雷器等；4）限制检测系统：包括系统限制装置、数据检测及处理与显示系统、远程信息交换设备等;5）附属设施：防雷及接地爱护装置、光电场清洁设备、厂房及办公室、防护围栏、通道及道路等。1.2主要设备及其主要技术要求太阳电池组件：总容量为2MWpo选用性能优良、质量牢靠的非晶体硅组件。此项目选用普乐新能源供应非晶硅薄膜太阳能电池.1组件基本技术数据IEC（TFSM-T-O42W双结）Qe，普乐新能源供应非晶硅薄膜太阳能电池。下表显示是在标准条件下测试的稳定值：辐射度为100O
8、Wm2,光谱为AM1.5;温度为25（开路电压或短路电流可定制）。标准条件下稳定功率Wp=42W5%额定工作电压：V.=58.0V5%额定工作电流：I.=0.72A5%开路电压：V00=78V5%短路电流：Im=0.92A5%功率温度系数：P.=0.2%/oC旁路二极管：10A1000V最大系统电压：800V效率：6%横向结构：激光式样安装装置：铝框尺寸：宽度*长度*厚度25.32inchX49.33inchx1.06inch(643mmX1253mmx27mm)工作温度范围：-40Cto+85oC重量：30lbs.(13.7kg) 装箱说明：40英尺集装箱（1472片62kW） 在光伏组件工
9、作的起初几个月里，电参数特性为高于额定功率15%。 组件为玻璃层压封装式。 通过ToVS加的ToV认证（认证号：Z209046938001）。 符合CE要求。 正在进行U1.认证。 运用寿命至少20年。图1初始IV曲线图2稳定后IV曲线876543216也0.6也也60.A0u3IJJgHo图3双结QE.2每路串联的组件数量依据运用的组件最大系统电压、逆变器的输入电压特性和输入MPPT电压特性，考虑方阵布置和施工的便利，每串组件的最佳串联数量为10块串联比较合适。支承结构太阳能方阵支架采纳热浸镀锌钢结构，能抵挡8级以上大风，具有足够的抗腐蚀实力，足够运用25年。并网逆变器蚌埠地区的2MWp光伏
10、并网电站的并网逆变器选择，无论从技术角度考虑，以及电站建成后运行维护、数据追踪分析，选冠亚电源产品最为合适。这里综合考虑施工建设、发电效率、性价比、运行维护等因素，选用GSG250KCo.1GSG250KC主要特点和电性能数据型号GSG250KC允许最大电池方阵功率（KWP）275额定电压（Vdc）580最大开路电压（VQ850MPPT范围(Vdc)400-800额定沟通输出功率（KW）250电网电压范围（VAC）320460交电网频率范围（Hz）46.851.2流效率nmax96.5%输欧洲标准效率95%出总电流波形畸变率THDdacX4%（满功率时）(THD)MPPT精度99%性电网监控数
11、据通过带电气隔离的RS485进行传输电磁兼容性EN50081,partl/EN50082,parti能电网干扰EN61000-3-2电网检测DINVDE126特相移1设备运行自消耗电能（W）20设备待机自消耗电能（W）20直流电压纹波Vpp10%爱护功能极性反接爱护、短路爱护、孤岛效应爱护、过热爱护、过载爱护等环境运用环境温度-15C-+40C运用环境湿度095%（不结露）噪音50dB运用海拔W2000米,高于2000米，每增加500米,降额5%防护等级IP20（室内）机箱参考尺寸（深、宽、高）800*1700*2100性能特点简介光伏并网逆变器是采纳美国Tl公司DSP芯片作为限制部件的数字信
12、号处理。此产品具有以下优异的特性：1.逆变部分采纳开关速度快、功耗小的智能IGBT（IPM）作为功率器件。逆变变压器又是采纳高效完全隔离型的，所以逆变器具有了输出波形失真小；动态特性好；逆变效率高的特性。2 .限制部分是采纳高速度的微处理器为核心的限制部件，所以具有了输出过载，输出高、低电压爱护动作快，抗干扰实力强，稳压精度高等特性。3,输出短路爱护，采纳输出回路检测爱护和模块饱和压降检测等双重爱护，从而大大提高短路爱护的牢靠性。4 .逆变器输出部分装有射频滤波器，使逆变器所带的负载（电网）免受高频谐波的干扰。5 .友好的人机接口界面，通过触摸式显示面板就能很清晰的了解系统的运行状态。比如：直
13、流侧电压、电流、网侧电压、电流、频率等参数都能显示。6 .有各种报警功能，比如有电网异样报警，光伏组件输出欠过压报警等等。7 .具有直流输入手动分断开关，沟通电网手动分断开关，开关机操作按钮等。8 .适应严酷的电网环境9 .MPPT自寻优技术,最大限度提高系统的发电量1.3液晶显示及菜单简介冠亚品牌光伏并网逆变电源智能化程度高，每天自动启停工作，无需人为限制。在逆变电源的上端有3个主要状态显示1.ED灯，分别指示正常运行、脱网、故障，触摸式1.CD屏（如下图所示），通过这些指示灯和触摸1.CD屏可知道逆变电源的工作状态并对逆变器进行限制。南京冠亚电源设备有限公司NanjingFS-powerE
14、quipmentCo,1.tdfQJrstK-JeconclK4W.fs-DS.Com起先界面时控四实监状3当前时间:2008/07/0109:00:00运行状态：正常运行直流电压：000.0V；交流电压：000.0VJ日不直流电流：00.0A；交流电流：00.0A历史电网频率：00.0Hz；系统温度：00.or记录当前功率：000.000KW系统转换效率：00.00%设置日发电量：0.000KWh设备总发电量：0KWh参数日运行时数：00小时00分钟联系我们总运行时数：0小时二氧化碳减排量：0Kg实时监控界面实时监控状态指示历史记录系统设置设备参数联系我们通信状态：正常运行状态：正常监控模式：本地监控故障指示O直流过压O直流欠压O过载O漏电流O交流过压O交流欠压O频率异常O孤岛保护OPDP故障状态指示界面通信状态，正常时闪耀历史记录，分电量和故障记录hhWWKKOO当月累计发电量:总发电量电量记录可查看当月
