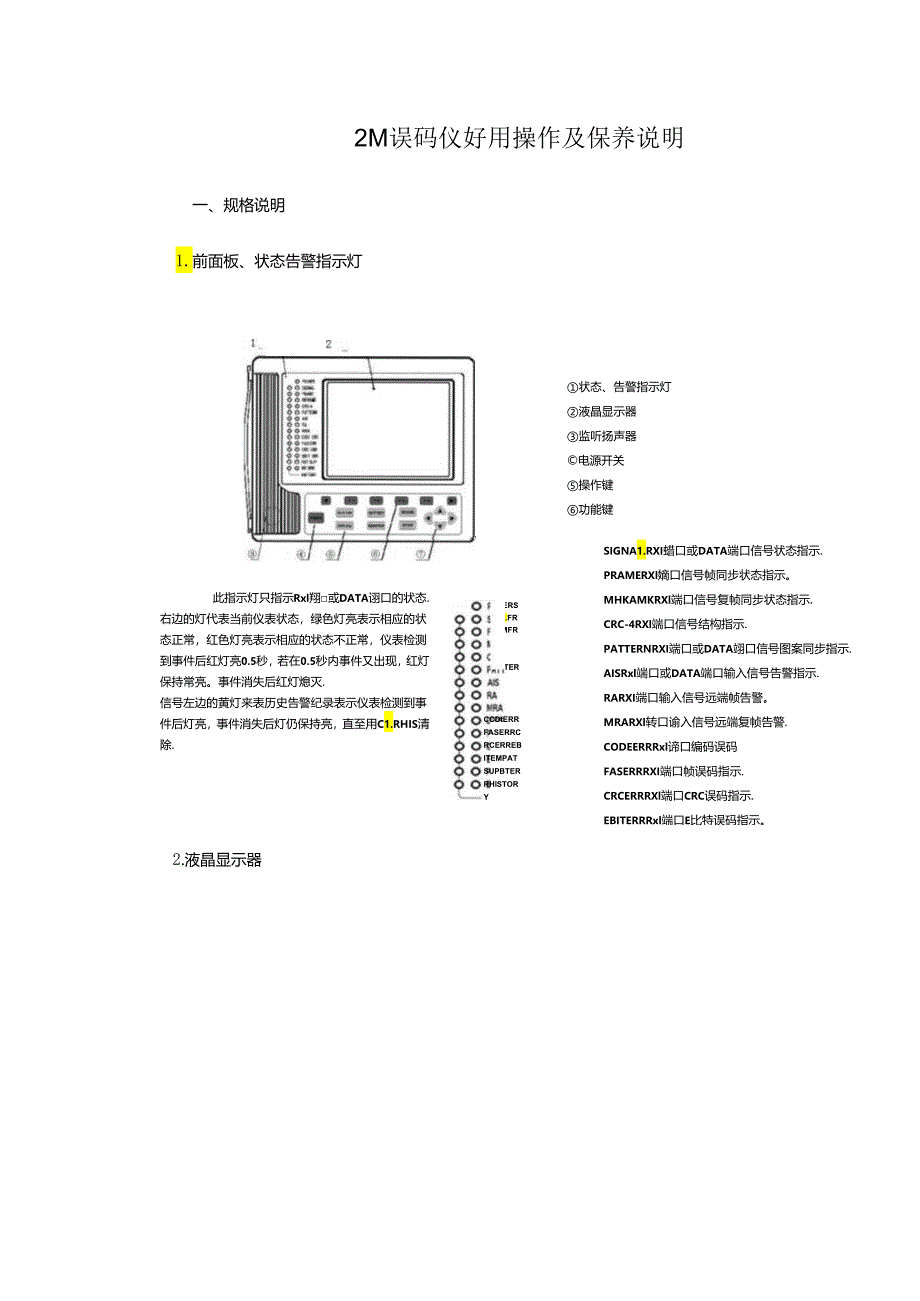

1、2M误码仪好用操作及保养说明一、规格说明1.前面板、状态告警指示灯状态、告警指示灯液晶显示器监听扬声器电源开关操作键功能键光标移动键此指示灯只指示Rxl翔或DATA诩口的状态.右边的灯代表当前仪表状态，绿色灯亮表示相应的状态正常，红色灯亮表示相应的状态不正常，仪表检测到事件后红灯亮0.5秒，若在0.5秒内事件又出现，红灯保持常亮。事件消失后红灯熄灭.信号左边的黄灯来表历史告警纪录表示仪表检测到事件后灯亮，事件消失后灯仍保持亮，直至用C1.RHIS清除.POWERSCNA1.FRAMEMFRAIECPC-4PATTERNCCDtERRFASERRCRCERREBITEMPATSUPBTERRHI
2、STORYSIGNA1.RXI蜡口或DATA端口信号状态指示.PRAMERXl嫡口信号帧同步状态指示。MHKAMKRXl端口信号复帧同步状态指示.CRC-4RXl端口信号结构指示.PATTERNRXI端口或DATA翊口信号图案同步指示.AISRxl端口或DATA端口输入信号告警指示.RARXI端口输入信号远端帧告警。MRARXl转口谕入信号远端复帧告警.CODEERRRxl谛口编码误码FASERRRXI端口帧误码指示.CRCERRRXl端口CRC误码指示.EBITERRRxl端口E比特误码指示。PATS1.IPRXI端口或DATA测试图案滑码指示.BITERRRXl蜡口或DATA比特误码指示.

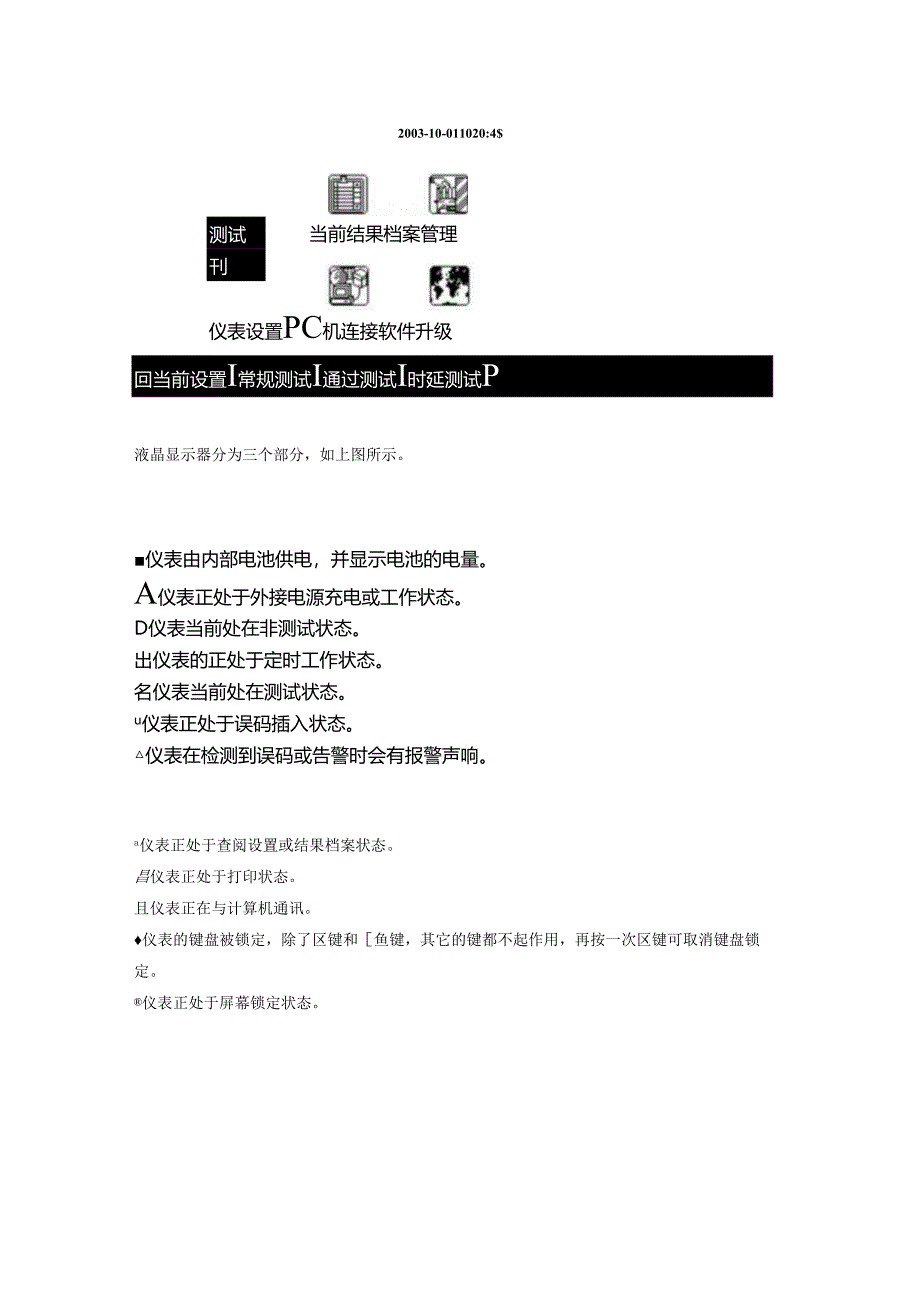

3、2.液晶显示器2003-10-011020:4$当前结果档案管理测试刊仪表设置PC机连接软件升级回当前设置I常规测试I通过测试I时延测试P液晶显示器分为三个部分，如上图所示。仪表由内部电池供电，并显示电池的电量。A仪表正处于外接电源充电或工作状态。D仪表当前处在非测试状态。出仪表的正处于定时工作状态。名仪表当前处在测试状态。u仪表正处于误码插入状态。仪表在检测到误码或告警时会有报警声响。a仪表正处于查阅设置或结果档案状态。昌仪表正处于打印状态。且仪表正在与计算机通讯。仪表的键盘被锁定，除了区键和鱼键，其它的键都不起作用，再按一次区键可取消键盘锁定。仪表正处于屏幕锁定状态。主显示区主显示区用于显

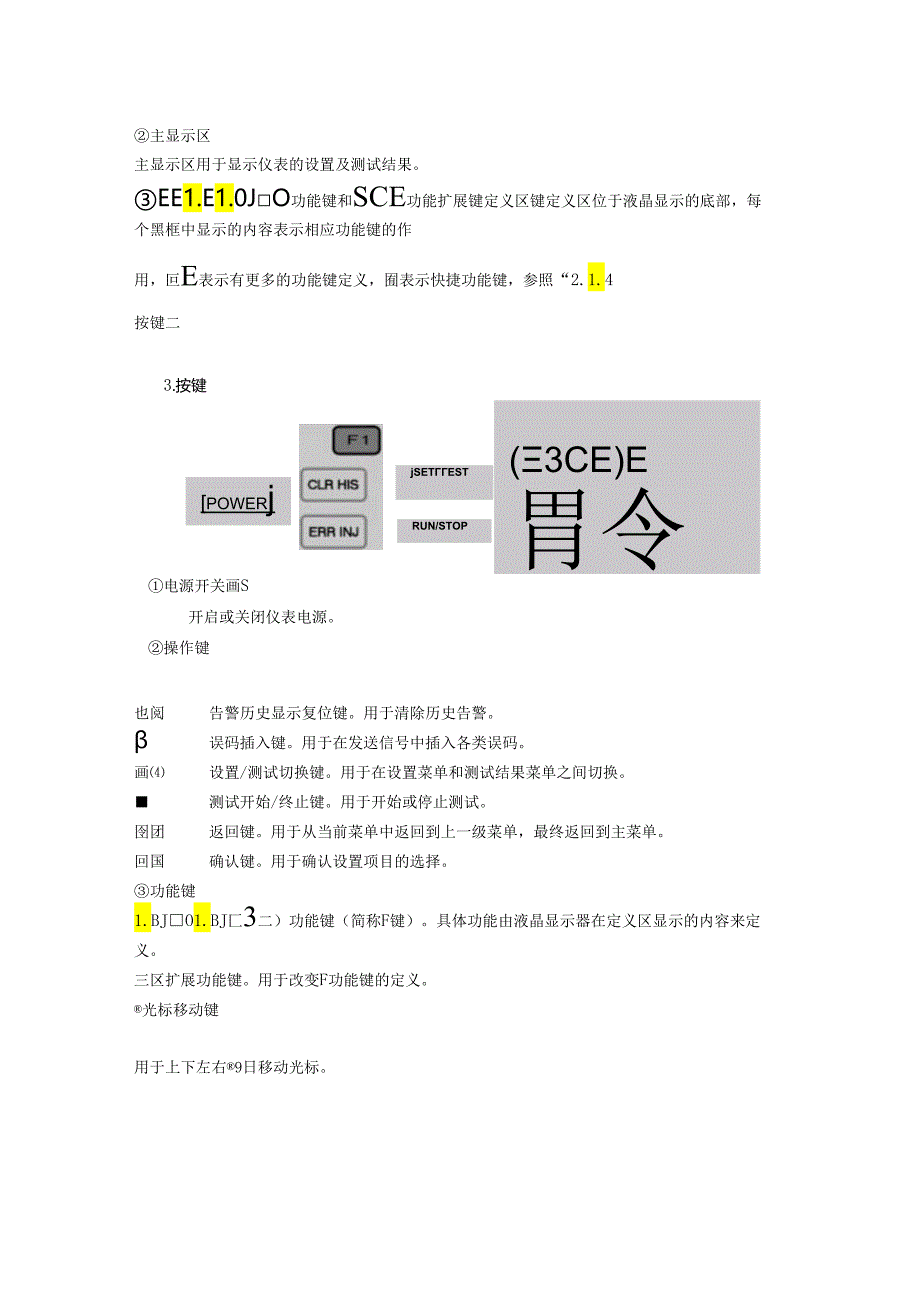

4、示仪表的设置及测试结果。EE1.E1.0JO功能键和SCE功能扩展键定义区键定义区位于液晶显示的底部，每个黑框中显示的内容表示相应功能键的作用，叵E表示有更多的功能键定义，囿表示快捷功能键，参照“2.1.4按键二3.按键powerjjSETESTRUN/STOP(3CE)E胃令电源开关画S开启或关闭仪表电源。操作键也阅告警历史显示复位键。用于清除历史告警。误码插入键。用于在发送信号中插入各类误码。画设置/测试切换键。用于在设置菜单和测试结果菜单之间切换。测试开始/终止键。用于开始或停止测试。囹团返回键。用于从当前菜单中返回到上一级菜单，最终返回到主菜单。回国确认键。用于确认设置项目的选择。功能
5、键1.BJO1.BJ匚3二）功能键（简称F键）。具体功能由液晶显示器在定义区显示的内容来定义。三区扩展功能键。用于改变F功能键的定义。光标移动键用于上下左右9日移动光标。二、常见技术指标比特率：2048Kb/s50ppm接口：标配75ohm,高阻，选配：120Ohm输入灵敏度：0-43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C内部测试序列：伪随机序列：21IT(PRl1),215-1(PR15)固定码：0000(SPACE),IIIi(MARK),1010(A1.T)告警检测和插入：1.OS,ATS,1.OF,RA误码插入：Single,10E-3,10E-6测试标准
6、：G.821,G.826,M.2100单时隙监听：除TSO外随意单个时隙时钟源选择：内部时钟(Interna1),接收回复时钟(ReCeiVe)存储：99条电源：4节5号电池或外接电源尺寸：200mm(1.)*100mm(W)*44mm（三）三、操作说明1.初步操作利用快捷键可以从一个界面;利用快捷键还可印、键盘锁定等功能。任何界面中，当功能扩展键晶显示器的左下角会弹出再按区键快捷菜单自动利到所需选项，按ENTER健200Alo-OI10:20:49当前结果档案管理当前结果Ul设置存取结果.冷取I仪表设置设置PC机连接软件升级确定任何界面干脆进入到另以完成屏幕打印、结果打显示画时，按区键，液快
7、捷菜单,如图3.2所示,用光标移动键把光标移或Fl键选择键盘锁定或干脆进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。2.端口设置2.1Tx/Rxl/DATA端口设置是接口方式为2Mbits和同向64kbits（接口方式为同向64kbits时,相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。I界面说叶发送一-接U方代一一信号形式一-数据端口一时钟方式一测试图案-Q）I-信号码型一r时隙选择一2000/02/0200：00：00/.力万兄丁接收一接U方式-一信号形式一一数据端口图一信号端口一溺试图案一信号码型一一时除选择一图案极
8、性图案极性图2.1Tx/Rxl端口设置说明图2.2是接口方式为V.35、V.24时的界面，左边表示发送端口的收端口的设置，各栏代表的含义l火司UlA勺2GGG/02/0260：6。：66I测试设叠一M珀端口II常规测试ITxU.35Rx=TxU.355IZkbitzs控制(Hl)1.1.通(105)RTS断信号(14。)R1.断(108)DTR断BS2e9-l梗找DTE8*64kbts内部时钟I同向2e9-l同向ZMbitzs同向64k同步、X.21、RS449设置，右边表示接如图2.3所示。图2.2DATA端口设置时钟极性图案极性时钟极性图案极性图2.3DATA端口设置说明2.1.1 测试设
9、置界面选择把光标移到界面说明栏，可选择上一页、下一页或专业设置测试设置由TxRxlDT端口设置、Rx2端口设置、其它设置和打印设置4个界面组成。2.1.2 工作方式把光标移到工作方式栏，有以下可选项目。常规测试：常规方式用于误码、滑码、通道内容等测试项目。通过测试：选择通过方式。音频测试：选择音频测试方式，对所选择时隙通路进行音频测试(频率、电平)。时延测试：选择时延测试方式，对整个2Mbits通路、n64kbits及V接口通路进行环路时延测试。APS测试：用于测试系统的自动爱护倒换时间。2.1.3 1.3发送(Tx)、接收(RX)关系把光标移到接收栏，有以下可选项目。Rx：发送(TX)和接收
10、(RX)的参数相互独立，可以进行分别设置。Rx=Tx:接收(RX)的参数与发送(TX)的参数相同，当变更TX时，RX自动跟着变更。2.1.4 接口方式把光标移到接口方式栏，有以下可选项目，接收(RX)的接口方式自动与发送(TX)的接口方式保持一样。2Mbits:用于测试2Mbit/s数字通路同向64k：用于测试64kbits数字通路V.35：用于测试数据通路V.24同步：用于测试数据通路X.21：用于测试数据通路RS449：用于测试数据通路2.1. 5信号形式把光标移到TX的信号形式栏，有以下可选项目。非帧：选择非帧信号形式。PCM31：选择31路信号形式。PCM31CRC：选择31路信号形式
11、并且带有CRC-4校验功能。PCM30：选择30路信号形式，第16时隙用于传送信令。PCM30CRC：选择30路信号形式，第16时隙用于传送信令并且带有CRC-4校验功能。2.1.6数据端口把光标移到数据端口栏，有以下可选项目。G.703(75):选择75Q非平衡接口。G.703(120):选择120。平衡接口。2.1.7时钟方式把光标移到时钟方式栏，有以下可选项目。内部时钟：发端信号时钟选择内部时钟振荡器。时钟提取：发端时钟选择从收端输入信号中提取的时钟。外部时钟：发端时钟选择外部时钟输入口输入的时钟信号，外部时钟信号可以是2.048MHz或2.048Mbits信号。2.1.8 测试图案把光
12、标移到TX的测试图案栏，有以下可选项目。2e9-l:选择仪表发送或接收信号中的测试图案为2e9-kITU-TO.151规定的图案。2ell-l:选择仪表发送或接收信号中的测试图案为2ell-1.2el5-l:选择仪表发送或接收信号中的测试图案为2el5-loWORD：选择仪表发送、声收代号中的测试图案为8bit人工码。选择WORD后，FhF2键分别定义为置1、置0。用对或将光标移至要修改的某一位下，按Fl选择该位置1,按F2选择该位清Oo在线检测：用于2Mbits的误码在线测试，此时BitErrorPatternSlipPattern1.oss测试功能无效。2.1.9 图案极性把光标移到的图案
13、极性栏，有以下可选项目。同向：图案同向，接收或发送ITU-TO.151规定的图案。反向：图案反向，接收或发送ITUT0.151规定反向的图案。Rx的图案极性也可以由仪表自动搜寻。2.1.10 1.10信号码型把光标移到的信号码型栏，有以下可选项目。HDB3：选择HDB3,输入输出信号为HDB3编码。AMI：选择AM1.输入输出信号为AMl编码。2.1.11 时隙选择把光标移到的时隙选择栏，有以下可选项目。全部时隙：按F2选择全部时隙。信号形式为PCM30CRC或PCM30时选择了30个时隙作为测试通道；信号形式为PCM31或PCM31CRC时选择31个时隙作为测试通道。n*64k:按Fl选择n
