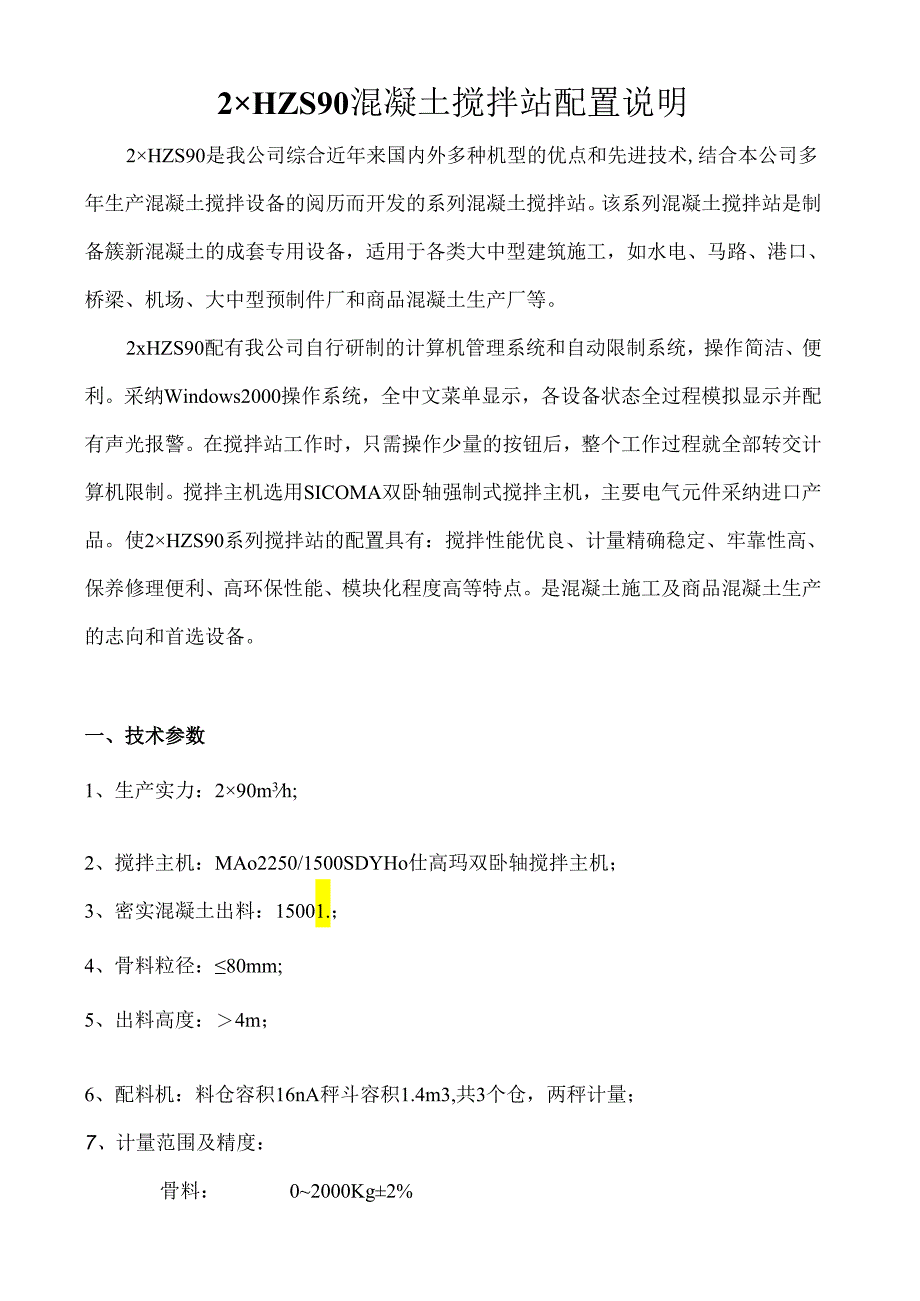

1、2HZS90混凝土搅拌站配置说明2HZS90是我公司综合近年来国内外多种机型的优点和先进技术,结合本公司多年生产混凝土搅拌设备的阅历而开发的系列混凝土搅拌站。该系列混凝土搅拌站是制备簇新混凝土的成套专用设备，适用于各类大中型建筑施工，如水电、马路、港口、桥梁、机场、大中型预制件厂和商品混凝土生产厂等。2xHZS90配有我公司自行研制的计算机管理系统和自动限制系统，操作简洁、便利。采纳Windows2000操作系统，全中文菜单显示，各设备状态全过程模拟显示并配有声光报警。在搅拌站工作时，只需操作少量的按钮后，整个工作过程就全部转交计算机限制。搅拌主机选用SICOMA双卧轴强制式搅拌主机，主要电气

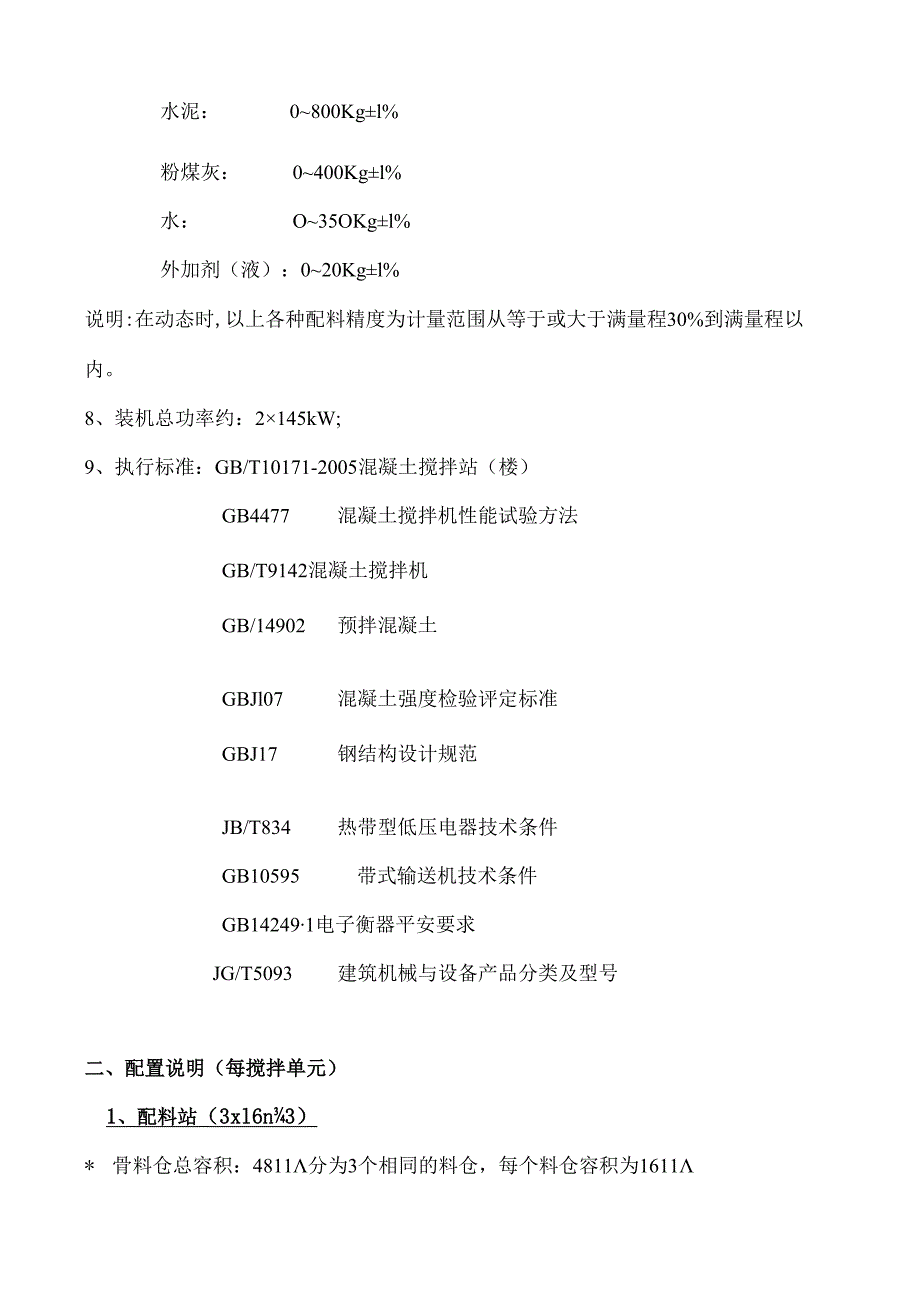

2、元件采纳进口产品。使2HZS90系列搅拌站的配置具有：搅拌性能优良、计量精确稳定、牢靠性高、保养修理便利、高环保性能、模块化程度高等特点。是混凝土施工及商品混凝土生产的志向和首选设备。一、技术参数1、生产实力：290m3h;2、搅拌主机：MAo2250/1500SDYHo仕高玛双卧轴搅拌主机；3、密实混凝土出料：15001.；4、骨料粒径：80mm;5、出料高度：4m；6、配料机：料仓容积16nA秤斗容积1.4m3,共3个仓，两秤计量；7、计量范围及精度：骨料：02000Kg2%水泥：0800Kgl%粉煤灰：0400Kgl%水：O35OKgl%外加剂（液）：020Kgl%说明:在动态时,以上各

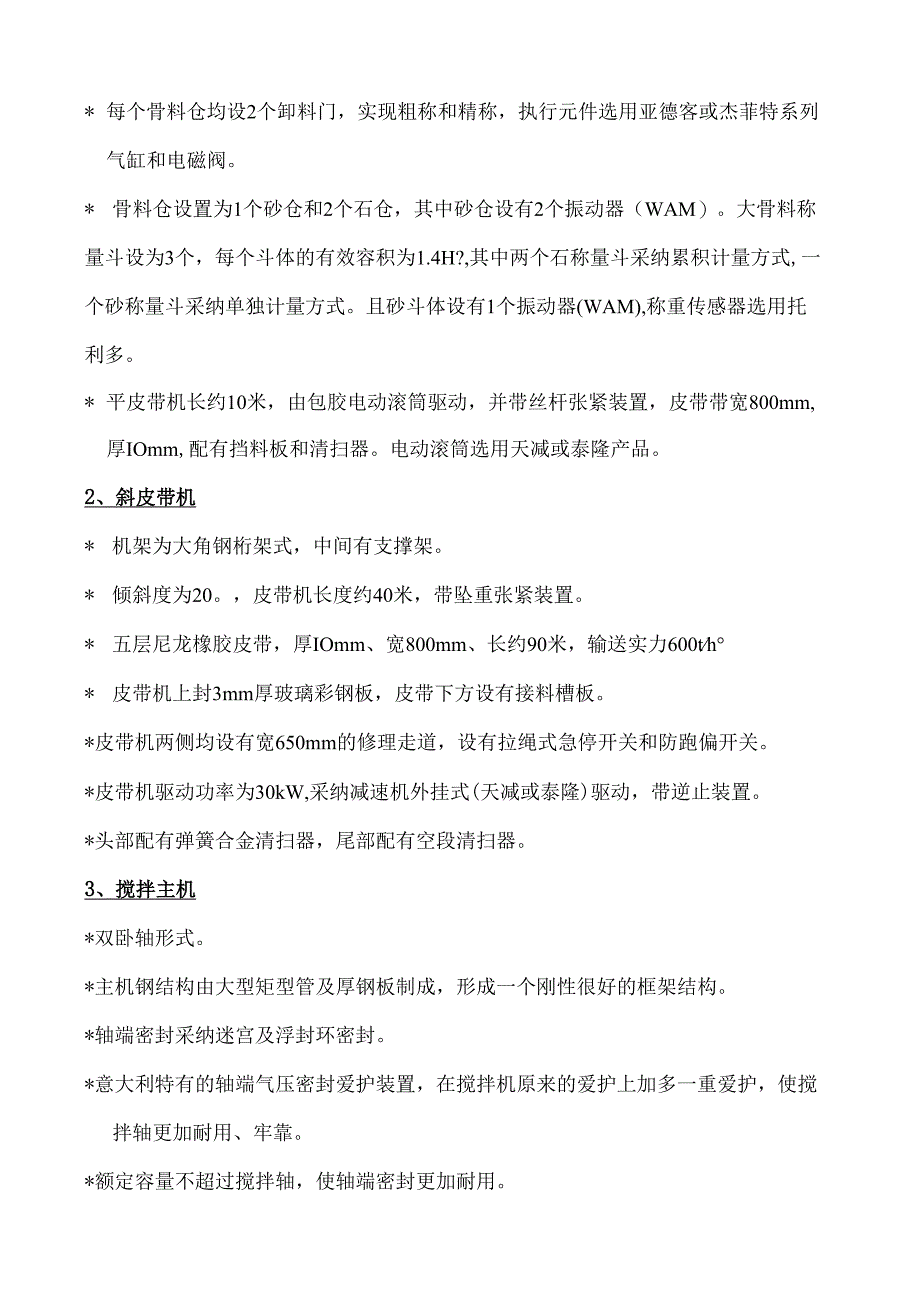

3、种配料精度为计量范围从等于或大于满量程30%到满量程以内。8、装机总功率约：2145kW;9、执行标准：GB/T10171-2005混凝土搅拌站（楼）GB4477混凝土搅拌机性能试验方法GB/T9142混凝土搅拌机GB/14902预拌混凝土GBJl07混凝土强度检验评定标准GBJ17钢结构设计规范JB/T834热带型低压电器技术条件GB10595带式输送机技术条件GB142491电子衡器平安要求JG/T5093建筑机械与设备产品分类及型号二、配置说明（每搅拌单元）1、配料站（3xl6n3）* 骨料仓总容积：4811分为3个相同的料仓，每个料仓容积为1611* 每个骨料仓均设2个卸料门，实现粗称
4、和精称，执行元件选用亚德客或杰菲特系列气缸和电磁阀。* 骨料仓设置为1个砂仓和2个石仓，其中砂仓设有2个振动器（WAM）。大骨料称量斗设为3个，每个斗体的有效容积为1.4H?,其中两个石称量斗采纳累积计量方式,一个砂称量斗采纳单独计量方式。且砂斗体设有1个振动器(WAM),称重传感器选用托利多。* 平皮带机长约10米，由包胶电动滚筒驱动，并带丝杆张紧装置，皮带带宽800mm,厚IOmm,配有挡料板和清扫器。电动滚筒选用天减或泰隆产品。2、斜皮带机* 机架为大角钢桁架式，中间有支撑架。* 倾斜度为20。，皮带机长度约40米，带坠重张紧装置。* 五层尼龙橡胶皮带，厚IOmm、宽800mm、长约90
5、米，输送实力600th* 皮带机上封3mm厚玻璃彩钢板，皮带下方设有接料槽板。*皮带机两侧均设有宽650mm的修理走道，设有拉绳式急停开关和防跑偏开关。*皮带机驱动功率为30kW,采纳减速机外挂式(天减或泰隆)驱动，带逆止装置。*头部配有弹簧合金清扫器，尾部配有空段清扫器。3、搅拌主机*双卧轴形式。*主机钢结构由大型矩型管及厚钢板制成，形成一个刚性很好的框架结构。*轴端密封采纳迷宫及浮封环密封。*意大利特有的轴端气压密封爱护装置，在搅拌机原来的爱护上加多一重爱护，使搅拌轴更加耐用、牢靠。*额定容量不超过搅拌轴，使轴端密封更加耐用。*大容量设计，进料容量为2.25m3,密实混凝土出料容量为1.5
6、0?。* 多搅拌刀设计(比传统产品多二把刀)，使混凝土搅拌更匀称。* 二个原装进口意大利三级行星减速机，通过鼓型齿联轴器与搅拌轴相连，由二个30kW电机通过三角皮带驱动，采纳减速机高速轴强制同步方式，结构紧凑，适合搅拌各种标号的商品混凝土。* 两根搅拌主轴为锻钢制造，轴承为双列滚子轴承。* 搅拌臂由耐磨铸铁制成，用螺丝固定在主轴上，搅拌缸侧衬板由耐磨铸铁制成，搅拌叶片及衬板由高倍高银耐磨合金铸铁制成，用螺丝固定。* 自动润滑装置采纳德国进口的大容量润滑泵及相应的油管路组成，带有压力表及相应的开关组件。* 开门采纳进口意大利的全套液压泵站，功率1.5kW,带手动油泵应急装置。* 卸料门采纳液压油
7、缸开门方式，带接触式的传感器，门可停留在任何设定的位置。* 搅拌缸上有较宽的修理盖，侧面开启，橡胶密封，安装有平安限制开关及脚踏平台。* 采纳进口船舶漆，耐腐耐温，完全满意混凝土生产的恶劣环境要求。4、搅拌主楼* 出料高度为4米。* 搅拌机支撑平台高5.5m,通道宽大于4.2m。* 主楼立柱采纳直径273的钢管制成，刚性大，平台及横梁采纳H型钢(300390)及28b等大型槽钢。* 搅拌平台面积达6811预留有较大的修理空间，拢料斗安装在搅拌机出料门下，出口橡胶筒为锥形设计，锥形最下口直径为450mm。* 其次层平台安装在搅拌机平台上，用于安装骨料中间仓、水泥秤、粉煤灰秤、水秤及外加剂秤等，立
8、柱支撑采纳直径219的钢管制成。* 骨料中间仓容积为30n由6mm钢板制成，内衬耐磨橡胶板，并配有一个振动器（WAM）,执行元件选用亚德客或杰菲特系列气缸和电磁阀。* 楼内设有布袋式除尘器。* 楼内楼层间均设有楼梯,楼道宽畅，并按人性化设计。* 主楼外封采纳C型钢作框架，外封采纳50mm厚的夹芯彩钢板。5、水计量系统* 水计量斗1个，容积为0.35m3,水计量通过精称仓实现粗、精称量，底部卸料由气动碟阀限制，气动碟阀口径l50（WAM）o* 称重传感器3个（托利多）。6、水泥计量系统* 水泥计量斗1个，容积为0.7m3,安装在搅拌机的上方，底部卸料由气动碟阀限制，气动碟阀口径250（WAM）,
9、并配有一个振动器（WAM）。* 称重传感器3个（托利多）。* 水泥计量斗还配有通气帽和通气管。* 水泥计量斗可与多根螺旋输送机相匹配。7、粉煤灰计量系统* 粉煤灰计量斗1个，容积为O711安装在搅拌机的上方，底部卸料由气动碟阀限制，气动碟阀口径250（WAM）,并配有一个振动器（WAM）。* 称重传感器3个（托利多=）。* 粉煤灰计量斗还配有通气帽和通气管。* 粉煤灰计量斗可与12根螺旋输送机相匹配。8、外加剂计量系统*外加剂计量斗1个，容积为0.03m3,位于水秤的上方。由不锈钢板制成，计量好的外加剂通过水计量斗,和水一起进入搅拌机。外加剂计量通过精称仓实现粗、精称量。*2套独立的外加剂供应
10、管路设备。并配置两个611?外加剂储料箱。* 称重传感器1个（托利多）。9、气动系统* 配备1台英格索兰或上海复胜空压机，功率IlkW。* 气动主管道采纳为橡胶管，与气缸的连接采纳透亮PU软管。* 空压机配有一个O.3m3的储气罐，带压力表及平安阀，并另配有一个O.6m3和二个O.In?的储气罐。10、电控系统中联搅拌站自动限制系统是结合中联重科多年来在搅拌站生产和运用过程中积累的丰富阅历和多年来在同行业形成的专业水准，充分考虑客户多方面的特殊需求以及吸取了国内外混凝土搅拌站的优点，采纳最新技术开发和研制出的产品，在同类产品中具有系统稳定性好、自动化程度高、生产效率高、操作界面友好、操作便利敏
11、捷等优势，其电气限制系统硬件由电子称量、可编程限制器、外围执行器件和检测器件以及电视监视等部分组成，软件包括自动生产限制软件、数据管理软件。（一）硬件部分：* 采纳当今先进的工控机加P1.C组成上、下位机限制模式。* 采纳德国西门子S-300系列P1.C（或者日本的欧姆龙P1.C）作为下位限制机完成全部参数和信号的采集、运算及输出限制，是目前国内最高的工控配置。* 采纳研祥工业限制计算机作为上位监控机实现配料、卸料、搅拌和出碎全过程的监控。* 电控系统发生故障时，操作人员可通过限制台上的手动按钮手动限制配料限制。* 采纳施耐德NS系列空气开关和施耐德GV2系列电机爱护器、C32N系列断路器产品
12、。* 采纳施耐德1.C1.D系列沟通接触器产品。* 采纳施耐德中间限制继电器产品。* 其它按钮、指示灯采纳施耐德产品。* 打印机为日本系列产品。* 配备100OVA不间断UPS电源。* 专用变压器为限制系统供应牢靠电源，操作台限制电源也采纳专用变压器,有效地对各种干扰进行隔离。（二）软件部分：可供应采纳SQ1.SERVER-2000数据库管理系统自行开发的网络管理系统。可开放和供应数据库接口给第三方数据库管理系统进行连接，在不影响生产的状况下，实现双向传输数据及限制管理。限制软件分为两部分：一部分是安装在P1.C,用于限制整个生产过程的下位机程序；另一部分安装在工控机，用于搅拌站限制系统和信息
13、管理系统，分别负责生产过程的监控及搅拌站的信息管理。系统的功能：对生产过程进行动态限制和监控，如启动、暂停、复位、启动或取消下车生产等限制，并可实时的对各种参数进行设置，如搅拌时间等各种时间参数、各种秤的振动选择、落差数据、加减水等，体现了操作的简便性和限制的敏捷性，大大提高了生产效率；在限制系统的主界面上，可以清楚地、实时地看到从配料、皮带运输、投料、搅拌、卸料的整个混凝土生产过程，并在生产过程实时的反映整个搅拌站设备的状态，对故障报警提示。信息管理系统的功能对搅拌站各种信息进行统一管理，并依据用户不同的权限，进行不同的操作限制，通过数据库服务器进行网络管理，实现实时数据交换，使搅拌站各种数
14、据的在任何时间都能保持统一性和完整性。主要功能有：用户管理、配方管理、任务管理、材料管理、车辆管理、报表查询、客户与供应商及员工信息阅读等。中联搅拌站电气限制系统的特点：* 生产监控和数据管理同时进行双机单控（选配）方式：用户随意选择数据选择保存的计算机，两台计算机可同时与P1.C通信，由用户随意切换两台计算机的限制权。当一台计算机限制时，可通过另一台计算机监控主机生产状态、修改或添加数据，全部更改的数据在主控机上同步显示，真正实现了数据的共享和同步。当主控机出现故障时，可以马上把限制权交给另一台计算机，保证生产过程的连续性，大大提高系统的平安性。另外一种方式是通过网络，任务调度室能将任务提交
15、给操作员，试验室能将管理各种配比，财务能阅读统计打印各种报表，并保证在全部用户过程中数据的统一性和完整性，真正实现了网络限制，信息共享。* 在当车生产过程中，能启动下车生产，在下车配料之前能取消下车生产，当车骨料投完后立刻进行下车计量，实现连续无间隔的生产，大大提高了生产效率。* 限制过程敏捷，可以随意切换在生产过程中，能暂停生产并对故障和超欠称进行处理，处理完成后可接着进行生产，保证了生产质量、降低了物料奢侈、提高了生产效率。* 具有暂停配料、卸料功能，取消暂停后重新返回自动运行；* 骨料进料采纳双气缸门限制，分别限制粗称、精称门，精称粗称时间实时可调，保证称量精度和缩短进料时间，提高了产品质量;*骨料含水率的输入与自动换算;搅拌站工作人员通过常用参数设置页面输入当时骨料实际含水率，软件将依据含水率自动换算，得到骨料和水的实际配比值，体现了限制系统的简便性。*生产过程中能依据实际状况动态的加减水，确保了生产质量。* 操作员能依据实际状况和生产过程中出现的问题动态修改落差值,确保在困难状况下骨料计量的精确性，进一步提高了产品质量。大配比值、实际值、误差百分比、落差值、所
