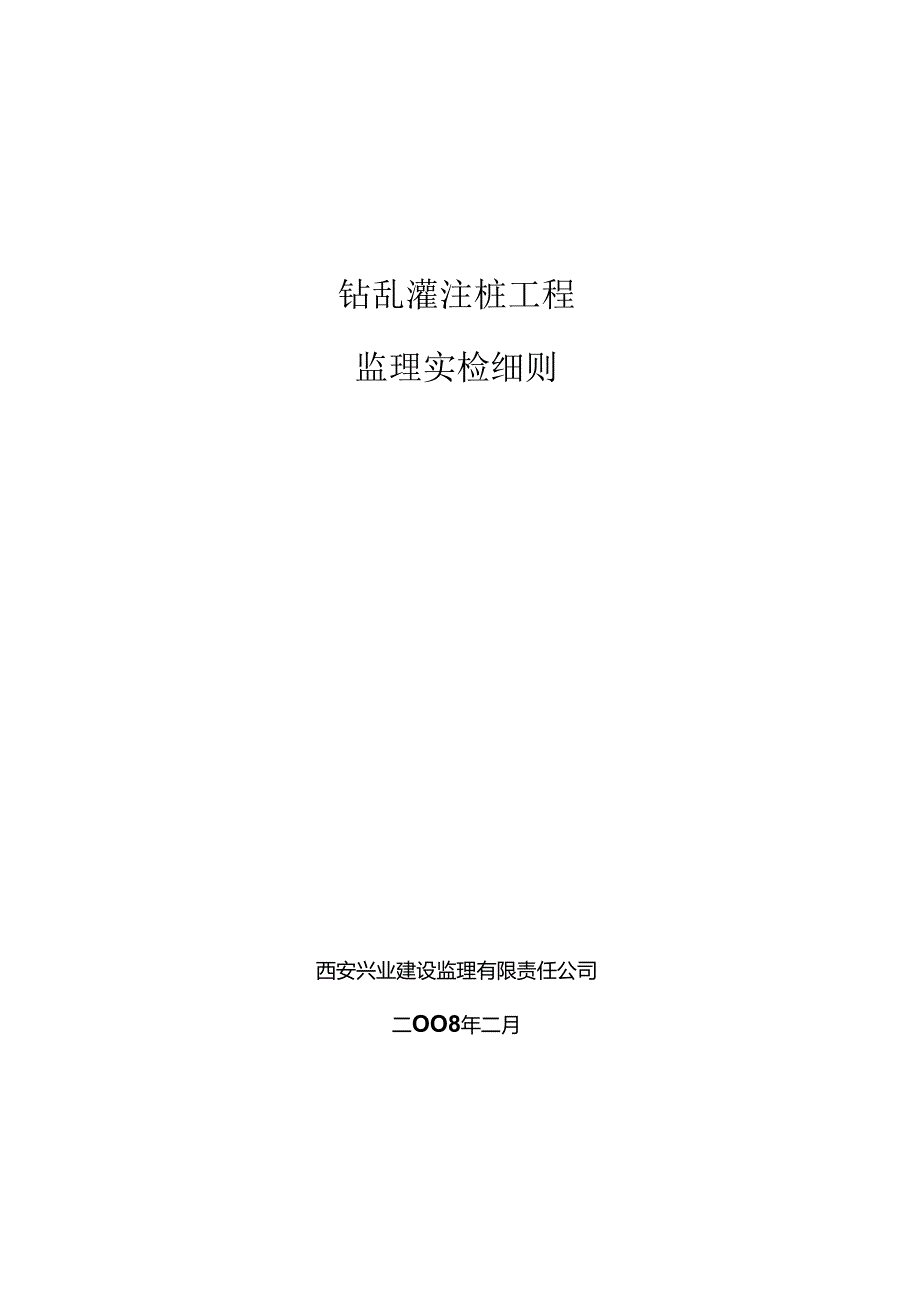

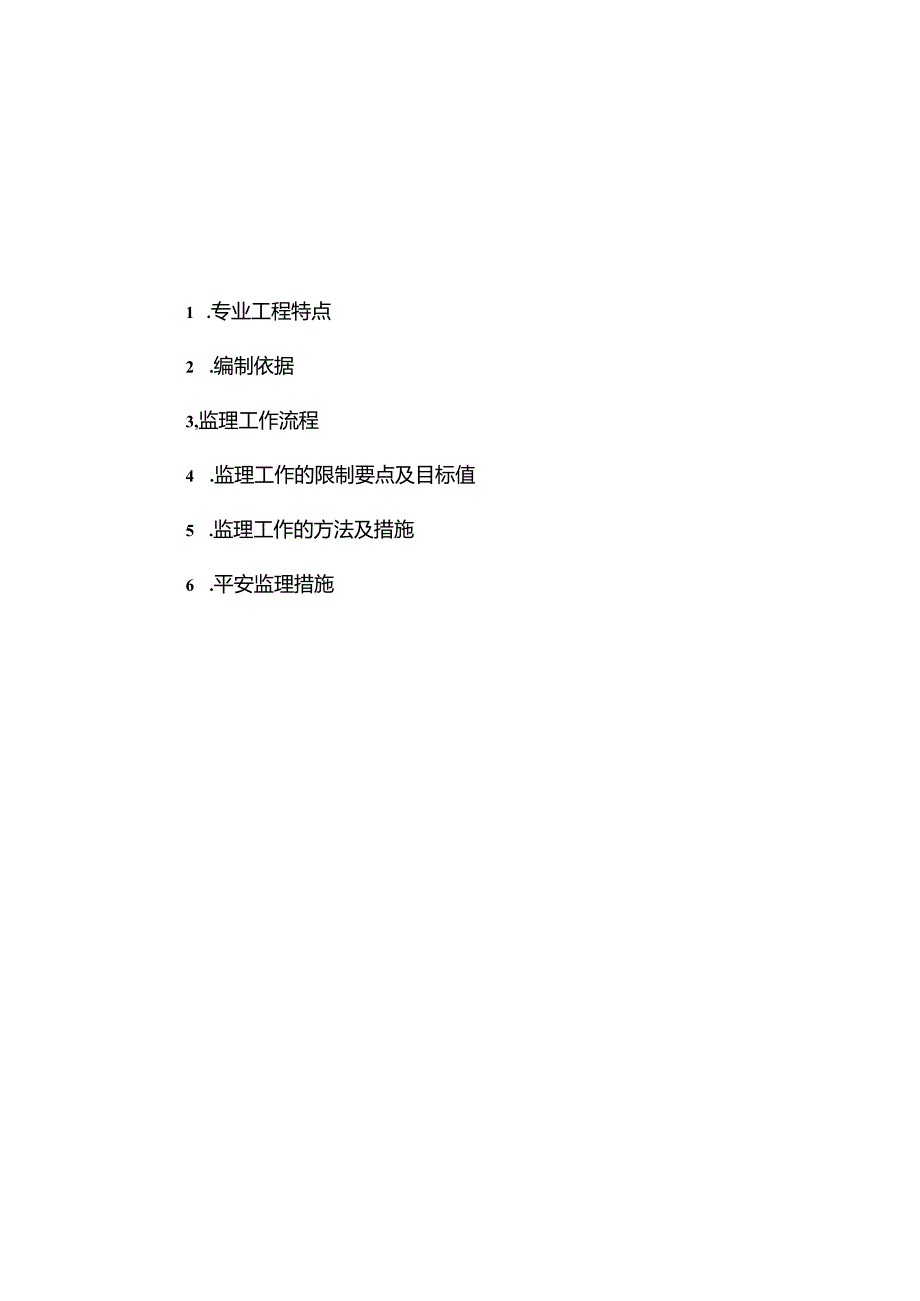

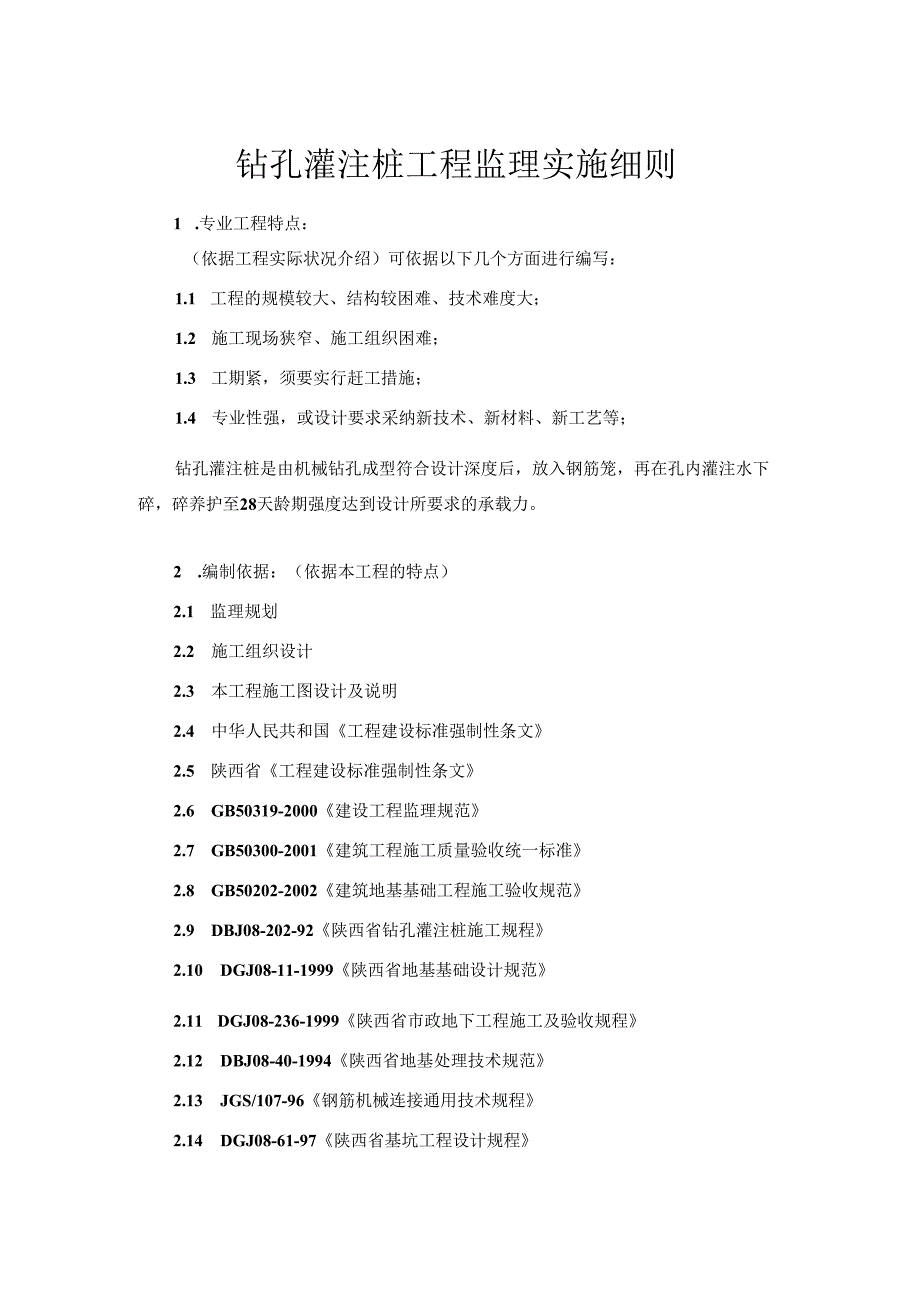

1、钻乱灌注桩工程监理实检细则西安兴业建设监理有限责任公司二OO8年二月1 .专业工程特点2 .编制依据3,监理工作流程4 .监理工作的限制要点及目标值5 .监理工作的方法及措施6 .平安监理措施钻孔灌注桩工程监理实施细则1 .专业工程特点：（依据工程实际状况介绍）可依据以下几个方面进行编写：1.1 工程的规模较大、结构较困难、技术难度大；1.2 施工现场狭窄、施工组织困难；1.3 工期紧，须要实行赶工措施；1.4 专业性强，或设计要求采纳新技术、新材料、新工艺等；钻孔灌注桩是由机械钻孔成型符合设计深度后，放入钢筋笼，再在孔内灌注水下碎，碎养护至28天龄期强度达到设计所要求的承载力。2 .编制依据
2、：（依据本工程的特点）2.1 监理规划2.2 施工组织设计2.3 本工程施工图设计及说明2.4 中华人民共和国工程建设标准强制性条文2.5 陕西省工程建设标准强制性条文2.6 GB50319-2000建设工程监理规范2.7 GB50300-2001建筑工程施工质量验收统一标准2.8 GB50202-2002建筑地基基础工程施工验收规范2.9 DBJ08-202-92陕西省钻孔灌注桩施工规程2.10 DGJ08-11-1999陕西省地基基础设计规范2.11 DGJ08-236-1999陕西省市政地下工程施工及验收规程2.12 DBJ08-40-1994陕西省地基处理技术规范2.13 JGS/10
3、7-96钢筋机械连接通用技术规程2.14 DGJ08-61-97陕西省基坑工程设计规程3.监理工作流程4 .监理工作的限制要点及目标值4.1 （依据本工程的监理合同，确定SMW工法施工质量的目标值）4.2 钻孔灌注桩工程质量限制标准钢筋笼质量标准项目序号检查内容检查要求检查数量检查方法主控项目1主筋间距士IOmm全数检查用钢尺量2长度100mni全数检查用钢尺量一般项目1钢筋材质检验设计要求全数检查抽样送样2箍筋间距20mm全数检查用钢尺量3直径士IOmm全数检查用钢尺量钻孔灌注桩质量标准项目序号检查内容检查要求检查数量检查方法主控项目1木桩位1-3根、单排桩垂直于中心线方向和群桩基础的边桩D
4、100OmmD/6,且不大于100全数检查基坑开挖前量护筒，开挖后量桩中心。（H为施工现场地面标高与桩顶设计标高的距离D为设计桩径）D100Omm100+0.1H条形桩基沿中心线方向和桩基础的中间桩D100OmmD/4,且不大于150D100Omm150+0.01H2孔深+300mm全数检查只深不浅，用重锤测或测钻杆，套管长度，嵌岩桩应确保进入设计要求的嵌岩深度3桩体质量检验按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm全数检查按基桩检测技术规范4混凝土强度按设计要求全数检查试件报告或钻芯取样送检5承载力按设计要求每检验批静载测试1%不少于3根，动载测试30%不少于20根查看
5、由专业测试单位测试的测试报告一般项目1桩径50mm全数检查井径仪或超声波检测。负数是指个别断面2垂直度1检查每根桩的实际灌注量9桩顶标高+30mm-50mm水准仪，需扣除桩顶浮浆及劣质桩体4.3 施工质量的预控要点帮助业主选择好施工承包单位。审核施工承包单位的资质与业绩，应依据工程特点和工程技术要求选择相对应的施工承包单位；检查总包单位管理班子落实状况，审核施工承包单位的质保体系，组织项目监理机构人员熟识施工图纸，了解各工序的施工难点及驾驭监理进行质量限制的要点；督促总包和桩基分包单位在施工前必需提交如下资料送监理审查。如工程地质和必要的水文地质报告，设计图纸会审纪要；施工场内及影响范围内的建
6、（构）筑物、地下管线、公共设施的现状调查状况，施工选用的主要机械设备的技术性能资料；钻孔灌注桩工程的施工组织设计；碎及钢筋等原材料及其制品的质检报告，有关荷载试验及施工工艺技术参考资料，检查其是否如数交齐，并作为监理签发开工令的必备条件之一；审核施工组织设计，并予以批复.1施工平面布置图和钻孔灌注桩桩位流水程序是否合理；2钻孔灌注桩机械设备包括配套设备（泥浆灌注及运输）是否完备；.3钻出泥浆和护壁泥浆的处理；.4施工总进度支配和每根桩工艺流程时间的进度是否相适应；.5施工过程中质量限制技术措施，包括成孔、清孔、泥浆比重、钢筋笼、碎灌注等；6碎的供应方式和质量限制措施是否周密。测量监理工程师必需
7、在开工前，对总包所施测的基桩轴线限制点和水准点进行独立复测，误差应在允许偏差内，监理签字认可；钻孔灌注桩在正式施工前必需进行试成孔，以检验成桩机械所选用的各项技术参数与现场地质条件相适应，必要时对技术参数作相应调整。监理人员应督促承包商做好试成孔工作；旁站监理具体记录，细致审批试成孔报告；必需做好施工现场文明施工，检查工地现场是否符合硬地法施工要求，泥浆池循环沟，沉淀池容积和设置合理，纵横排水沟，以及运浆道路，应有规划，统筹支配，以防泥浆四溢，造成现场泥泞不堪的混乱现象；对建筑场地内的市政管线或障碍物，必需事先处理好后，方可施工。4.4 施工时质量监控要点：监理工程师应对各施工机械设备进行检查
8、，核对和书面确认，施工过程中，定期检查设备的完好程度，并督促承包商做好维护和保养，确保运用平安。.1现场监理人员检查核对进场机械设备的规格型号，技术性能是否与施工前所提交的机械设备资料相符，如不符合要求，监理工程师可不予书面认可；2监理工程师在钻孔灌注桩作业过程中，定期检查设备的完好程度，严禁机械带病运转，督促承包商做好维护保养，避开事故隐患。在监理过程中，严格要求承包商按图施工，遵守操作规程，执行有关规范，监理人员对现场施工进行巡察检查，关键工序、主要部位进行旁站跟踪监理刚好记录数据，发觉问题刚好指出，随时订正，确保质量，不留后遗症。.1成孔检查护筒埋设的平面位置及标高应精确，护筒四周要用粘
9、土填实，并应埋入原状土中，以使护筒的埋设坚固，且垂直，以防坠落。机具就位后，检查机架底座是否找平垫实，钻机安放要做到“三心一线”（护筒中心、转盘中心、天轮），钻机转盘水平度要用尺检查;检查钻机钻头直径应不小于设计桩径，首次开钻前，施工单位必需向监理单位申报钻头的尺寸和草图；若钻头磨损大于IOnlm时，应责成施工方调换；申报成孔过程必需是连续操作，常常检查各台钻机上的记录是否正确属实，抽查钻进速度，护壁泥浆的比重是否符合施工组织设计要求，一般为(1.15-1.20),多台桩机同时施工时，平安距离不得小于桩径的七倍，相邻机最小成桩时间间隔不少于36小时；留意孔内水位与地下水位高差的改变状况：.2清
10、孔成孔完毕后，应进行二次清孔。第一次清孔过程中，抽检泥浆粘度、比重;第一次清孔后，要测量检查孔深，孔深不得小于设计深度；其次次清孔后，必需刚好灌注碎，两者之间的间隔时间，应严格予以限制(一般为30分钟)，若严峻超过规定应重新清孔直至符合要求；清孔沉渣厚度：端承桩50mm,摩擦桩W150mm。3钢筋笼的制作与吊放经检验合格的成孔应抓紧吊放钢筋笼。监理工程师对钢筋笼的几何尺寸，钢筋的直径、长度、根数、搭接长度、螺旋筋间距与主筋点焊质量，定位箍的设置逐一检查，督促施工单位对钢筋笼自检挂牌，监理工程师进行隐藏验收，方可吊放入孔；爱护层垫块应事先挂在主筋上，分布匀称，并用扎丝固定；上、下节钢筋笼焊接时应
11、对准，保持垂直，并细致检查接笼时焊接质量；钢筋笼应全部插入孔内，如遇插不下，应分析缘由，严禁擅自割断；入孔后的钢筋笼，应用吊筋固定牢靠，以防灌碎时钢筋笼上浮或下沉。.4下导管及二次清孔检查导管的根数、长度、逐根编号，尤其要留意最下面一根导管不得短于4m；导管的密封性要好，若发觉漏浆应调换；(3)导管下入孔内深度，以距孔底50Cm为宜；其次次清孔结束到灌注碎时间，间隔不得大于30Inin,若超过时必需重新清孔，直至符合要求;.5碎的拌制与灌注入孔施工单位送交的碎协作比、试验单，检查是否符合设计要求，应留意水下碎的强度应比设计要求强度提高5Mpa（即如设计碎为C25时，配制碎为C30）；按碎协作比
12、要求,监理抽查复核现场称量计量器具，偏差应在允许范围内；（尤其是砂、石的含水率）；监控水泥、砂、石、水及外掺剂等的加料依次和搅拌时间（一般每盘搅拌宜不少于90秒）；监督碎下灌量，第一斗碎必需在满意初灌量后方可下灌（现场监理可参照规程m）；检查险的实际灌注高度，应比设计桩顶标高，超出2m为宜（或按企业标准），以确保桩顶碎强度达到设计要求；（6）限制单桩碎的灌注量，检查施工记录（碎浇注盘数）；碎充盈系数应大于1；单桩碎的灌注时间不宜过长，应在8小时内完成，以防止塌孔；检查、抽测碎坍落度，发觉问题刚好调整用水量，并在监理旁站记录中反映；碎试块制作，每根桩不少于一组，现场监理应进行见证取样和独立平行检
13、测，检测频率为施工单位所做试块的10-20机.6采纳商品碎灌注时碎灌注前应依据各孔标高，检查桩的导管长度是否满意要求；第一斗碎必需在满意初流量后方可下灌，下灌时留意导管上拔速度，检查导管在碎中的埋入深度是否符合要求；商品碎进场时，监理人员跟踪旁站，抽测碎坍落度，并做好记录督促施工单位制作试块，监理见证取样；监理应进行平行检测，按施工单位所做试验量的10-20%频率进行；检查碎搅拌出厂时间与到达工地时间，若超出初凝时间，不得用于本工程（一般限制在2小时内）。.7督促承包商依据设计要求进行桩的承载力试验和桩身质量检验督促承包商必需在正式施工前，按政府规定搭建标准养护室，在施工过程中，做好试块标养工
14、作。标养室应派专人负责管理。现场监理在巡察时常常检查试块的养护条件和温度记录；督促施工单位对隐藏工程刚好报验，未经监理工程师检查验收签字认可，不得进行下道工序的施工；钻孔灌注桩全部完成后，应进行动测试验，以推断桩基合格与否，动测报告未出来之前，不行验收；单桩承载力试验按设计要求进行，如达不到设计承载力，应进行缘由分析,并由设计提出加固措施，监理督促施工单位执行。5 .监理工作的方法及措施：5.1 监理工作的方法5.1.1 审核技术文件、报告和报表。5.1.1.1 审批施工方案，核实与限制施工打算工作质量；5.1.1.2 审批施工承包单位提交的有关材料、半成品和构配件质量证明文件，确保工程质量有牢靠的物质基础；5.1.1.3 审核承包单位提交的有
