1、检修规程1 .目的为进一步规范运行规程的标准结构和适应现场的需要，特制订本规程。2 .适用范围本规程适用于中广核盂县风力发电有限公司管头梁光伏电站所有设备的操作、维护检修工作。3 .参考文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。国家电网公司国家电网公司 国家电网公司 国家电网公司 国家电网公司 国家电网公司 国家电网公司输变电设备技术标准输变电设备运行规范高压开关设备管理规范电业安
2、全工作规程预防设备事故措施安全生产健康环境质量管理体系（试行）变电站管理规范生产运维生命红线1 .严禁违章指挥、违章作业；2 .严禁无票作业和无票操作；3 .严禁擅自扩大工作范围；4 .严禁不交待安全注意事项和不办理确认手续开始工作；5,严禁不按规范使用安全防护用具和安全工器具，或安全防护不到位的情况下开展作业；严禁未经授权解除装置闭锁或启动挂有警告牌的设备；7 .严禁电气设备作业前不验电；8 .严禁在吊物下通过、停留；9 .严禁进出轮毂未锁定机械锁；10 .严禁现场作业时停送电。生产运维管理红线1 .现场作业必须培训考核合格，持证上岗；2 .重大隐患、重大危险源必须闭环管理；3 .事故事件必

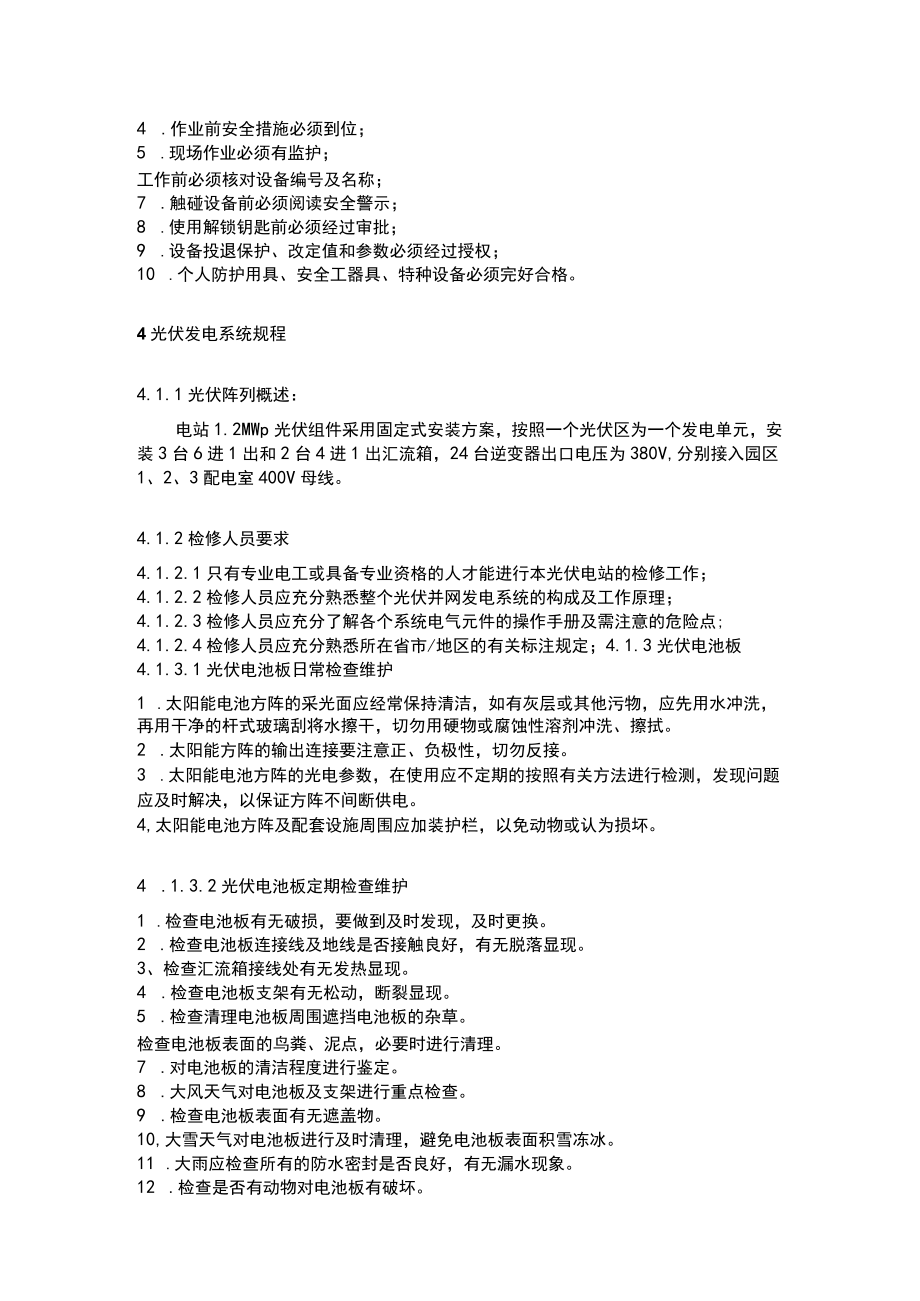

3、须及时上报，不得迟报、谎报、瞒报；4 .作业前安全措施必须到位；5 .现场作业必须有监护；工作前必须核对设备编号及名称；7 .触碰设备前必须阅读安全警示；8 .使用解锁钥匙前必须经过审批；9 .设备投退保护、改定值和参数必须经过授权；10 .个人防护用具、安全工器具、特种设备必须完好合格。4光伏发电系统规程4.1.1光伏阵列概述：电站1.2MWp光伏组件采用固定式安装方案，按照一个光伏区为一个发电单元，安装3台6进1出和2台4进1出汇流箱，24台逆变器出口电压为380V,分别接入园区1、2、3配电室400V母线。4.1.2检修人员要求4.1.2.1只有专业电工或具备专业资格的人才能进行本光伏电
4、站的检修工作；4.1.2.2检修人员应充分熟悉整个光伏并网发电系统的构成及工作原理；4.1.2.3检修人员应充分了解各个系统电气元件的操作手册及需注意的危险点;4.1.2.4检修人员应充分熟悉所在省市/地区的有关标注规定；4.1.3光伏电池板4.1.3.1光伏电池板日常检查维护1 .太阳能电池方阵的采光面应经常保持清洁，如有灰层或其他污物，应先用水冲洗，再用干净的杆式玻璃刮将水擦干，切勿用硬物或腐蚀性溶剂冲洗、擦拭。2 .太阳能方阵的输出连接要注意正、负极性，切勿反接。3 .太阳能电池方阵的光电参数，在使用应不定期的按照有关方法进行检测，发现问题应及时解决，以保证方阵不间断供电。4,太阳能电池
5、方阵及配套设施周围应加装护栏，以免动物或认为损坏。4 .1.3.2光伏电池板定期检查维护1 .检查电池板有无破损，要做到及时发现，及时更换。2 .检查电池板连接线及地线是否接触良好，有无脱落显现。3、检查汇流箱接线处有无发热显现。4 .检查电池板支架有无松动，断裂显现。5 .检查清理电池板周围遮挡电池板的杂草。检查电池板表面的鸟粪、泥点，必要时进行清理。7 .对电池板的清洁程度进行鉴定。8 .大风天气对电池板及支架进行重点检查。9 .检查电池板表面有无遮盖物。10,大雪天气对电池板进行及时清理，避免电池板表面积雪冻冰。11 .大雨应检查所有的防水密封是否良好，有无漏水现象。12 .检查是否有动

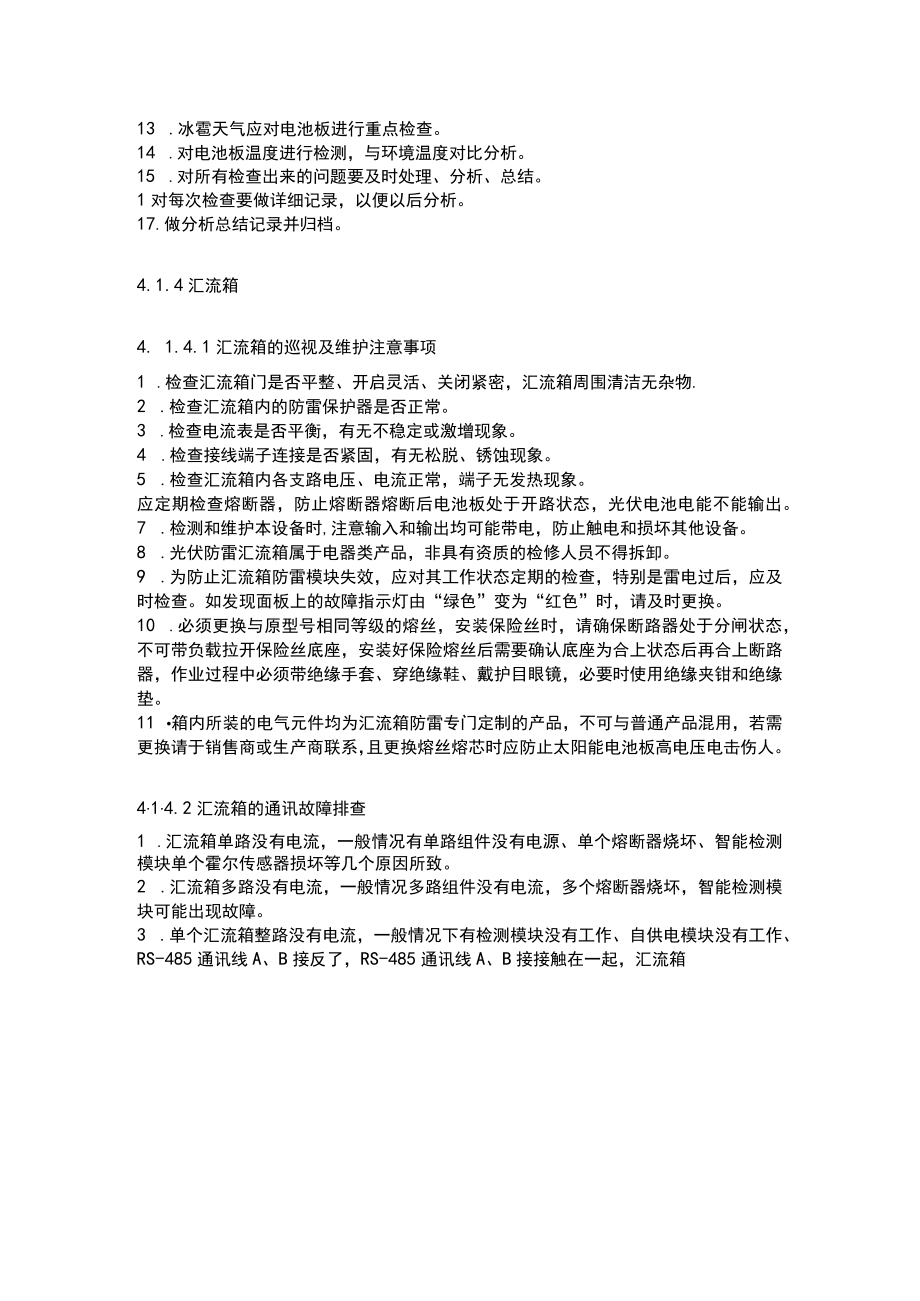

6、物对电池板有破坏。13 .冰雹天气应对电池板进行重点检查。14 .对电池板温度进行检测，与环境温度对比分析。15 .对所有检查出来的问题要及时处理、分析、总结。1对每次检查要做详细记录，以便以后分析。17.做分析总结记录并归档。4.1.4汇流箱4. 1.4.1汇流箱的巡视及维护注意事项1 .检查汇流箱门是否平整、开启灵活、关闭紧密，汇流箱周围清洁无杂物.2 .检查汇流箱内的防雷保护器是否正常。3 .检查电流表是否平衡，有无不稳定或激增现象。4 .检查接线端子连接是否紧固，有无松脱、锈蚀现象。5 .检查汇流箱内各支路电压、电流正常，端子无发热现象。应定期检查熔断器，防止熔断器熔断后电池板处于开路
7、状态，光伏电池电能不能输出。7 .检测和维护本设备时,注意输入和输出均可能带电，防止触电和损坏其他设备。8 .光伏防雷汇流箱属于电器类产品，非具有资质的检修人员不得拆卸。9 .为防止汇流箱防雷模块失效，应对其工作状态定期的检查，特别是雷电过后，应及时检查。如发现面板上的故障指示灯由“绿色”变为“红色”时，请及时更换。10 .必须更换与原型号相同等级的熔丝，安装保险丝时，请确保断路器处于分闸状态，不可带负载拉开保险丝底座，安装好保险熔丝后需要确认底座为合上状态后再合上断路器，作业过程中必须带绝缘手套、穿绝缘鞋、戴护目眼镜，必要时使用绝缘夹钳和绝缘垫。11 箱内所装的电气元件均为汇流箱防雷专门定制
8、的产品，不可与普通产品混用，若需更换请于销售商或生产商联系，且更换熔丝熔芯时应防止太阳能电池板高电压电击伤人。414.2汇流箱的通讯故障排查1 .汇流箱单路没有电流，一般情况有单路组件没有电源、单个熔断器烧坏、智能检测模块单个霍尔传感器损坏等几个原因所致。2 .汇流箱多路没有电流，一般情况多路组件没有电流，多个熔断器烧坏，智能检测模块可能出现故障。3 .单个汇流箱整路没有电流，一般情况下有检测模块没有工作、自供电模块没有工作、RS-485通讯线A、B接反了，RS-485通讯线A、B接接触在一起，汇流箱地址设置错误、开关跳闸等原因导致。4 .多个汇流箱整路没有电源，一般情况下有汇流箱地址设置重复
9、、通讯线接错,通讯线接地等故障。5 .汇流箱智能检测模块不工作，一般情况下有组件没有电压输入，自供电模块数出没有电压，线路正负极接反等。4.1.4.3汇流箱的通讯故障排查后台显示汇流箱单路没有电源，到汇流箱当地检查，先用钳形电流变掐下有无电流，若有，则是检测单元故障，重启检测单元，若是不显示，则更换检测单元;若是无电流，则将保险去下，量电压是否正常，若无电压，则检测光伏组件是否有短路或是损坏现象。2 .后台显示电流偏大或为负值，就地测量电流，若正常则重启检测单元，若不能恢复则更换检测单元。3 .若后台显示相邻的两路否没有电流，则一般为防反二极管损坏。4 .1.5逆变器4. 1.5.1逆变器主电
10、路原理图介绍光伏列阵将太阳能转化为直流电能，直流电能经前级汇流后，接入到逆变器的直流输入端，在逆变器内部，完成直流到交流的转换，逆变器的主电路原理图如下5. 1.5.2逆变器使用的环境条件环境温度：户内型为-20C+40C;户外型为-25C+60C（无阳光直射）相对湿度W90%,无凝露；无剧烈震动冲击，垂直倾斜度W50；工作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘的气体和蒸汽；6. 1.5.3逆变器正常使用的电网条件1 .电压总谐波畸变率小于3%的公用电网；2. 35kV及以上电压偏差的绝对值之和不超过标称电压10%的电网电压；35kV以下三相电压的允许偏差为额定电压的5%电网电压；3.
11、频率允许偏差值在49.5Hz-50.5Hz的电网。4. 1.5.4逆变器检修周期及检修项目逆变器计划1年一次小修逆变器计划3年一次大修预防性维护1 .检查机柜、通风系统和所有外露表层的外观/清洁状况;2 .检查、清洁/更换空气过滤器的元件；3 .检查所有终端、电缆和柜体的磨损情况；4 .检查所有的保险丝；5 .对所有安装在内部的设备（包括子组件、线束、接触器、电源及各个主要部件）进行彻底的目视检查检查所有交流和直流式浪涌抑制器的状况；7 .扭矩终端和所有扣件已接电；8 .检查所有安全设备（门锁开关）的工作情况；9 .通过前端显示面板记录所有的工作电压和电流读数半年度检查项目1 .检查所有断路器
12、、各接线和相关控件的温度2 .对设备（包括子组件、线束、接触器和主要部件）进行完整的目视检查和工作环境温度记录3 .检查下列逆变器模块：4 .IGBT和逆变器主板的变色情况5 .有损坏迹象的电力电容器6 .前端显示面板记录的所有电压和电流读数7 .测量和记录所有低压供电水平8 .检查所有机柜、通风系统和绝缘外壳的外观/清洁程度9 .检查所有终端和电缆的破损情况10 .检查扭矩端子、接口及螺栓11 .检查所有保险丝的打开状态或加热迹象（逆变器和合成器），记录温度和状况；12 .检查交流和直流式浪涌抑制器的状况13 .检查所有安全设备（门锁开关、GFD1.）的工作状况14 .检查（清洁或更换）空气
13、过滤器部件4.1.5.5逆变器检修周期及检修项目维护工作维护周期定期清洁机柜表面12个月定期更换防尘网检查所有电缆接线是否松动，如有松动必要时紧固，检查连接端子和绝缘是否有变色和脱落，对损坏或腐蚀的连接端子进行更换672个月散热风扇功能的测试，检查所有风机的功能和运行噪音，并且风扇在运行过程中可以根据温度调节控制器启动12个月检查粘贴的警告牌是否牢固或清洗12个月风机定期试验12个月保护设备的测试包括：线路中断路器，电源开关5年4. 1.5.6逆变器检修维护注意事项1 .维护逆变器之前必须确保系统不带电，控制逆变器脱网停机。2 .断开机房与汇流箱和电网的主电路，停电后等待10分钟，才可对机房内
14、各个机柜进行维护。3 .检查逆变器交流柜铜排功率线缆连接是否可靠，直流柜功率线缆连接是否可靠。4 .功率电缆金属接头及固定螺栓使用干燥的刷子清扫。5 .发现锈蚀螺栓，及时更换。6 .安全注意事项只有具备资质且经过授权的人员才可对逆变器进行维护等操作。在进行维护工作时，不要将螺丝、垫圈等金属件遗留在逆交器内，否则有可能损坏设备！若仅断开交直流断路器，则逆变器交直流柜内郃的线缆连接端子侬然带电！一在打开柜门，开始正式的维护工作之前，不仅要断开交直流侧断路器，还须断开逆变器前后级断路开关。在逆变器退出运行后，请至少等待15分钟，再对其进行操作。一7 .五大安全法则在对逆变器进行维护或检修等操作时，为
15、确保操作人员安全，请务必遵守下述的五大安全法则：1、断开逆变器的所有外部连接，以及与设备内部供电电源的连接。2、确保逆变器不会被意外重新上电。3、使用万用表确保逆变器内部已完全不带电。4、施行必要的接地和短路连接。对操作部分的临近可能带电部件，使用绝缘材质的布料进行绝缘遮盖。8 .维护工作与周期检查内方检查方法维护周期保存软件数据读取数据采集器的数据。保存运行数据、参数以及日志到软盘或者文件中O检查各项参数设置。更新软件。一个月1次系统大致运行状态及环境观察逆变器是否有损坏或变形。听逆变器运行是否有异常声音。在系统并网运行时，检查各项变量。检查主要器件是否正常。检查逆变器外壳发热是否正常，使用热成像仪等监测系统发热情况。观察进出风是否正常。检查逆变器周围环境的湿度与灰尘、所有空气入口过滤器功能是否正常。注意！必须检查进气口的通风。否则，如果模块不能被有效冷却，将会由于过热而发生故障。每半年
