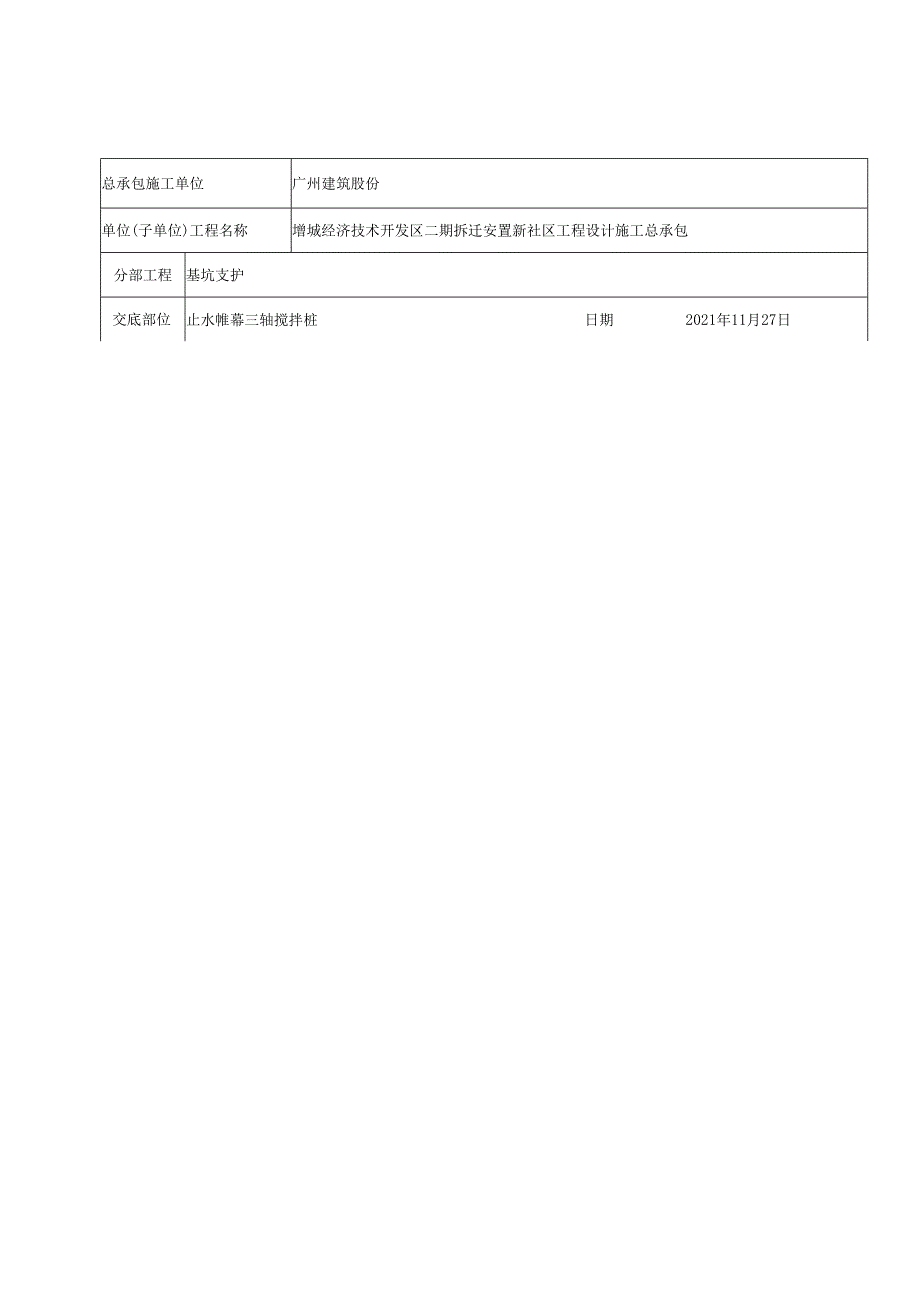

1、总承包施工单位广州建筑股份单位(子单位)工程名称增城经济技术开发区二期拆迁安置新社区工程设计施工总承包分部工程基坑支护交底部位止水帷幕三轴搅拌桩日期2021年11月27日交底内容限制要点：1.施工技术要求C)本工程止水帷幕为水泥土搅拌桩，截面形式为三头0850600,水泥土搅拌桩采纳二喷二搅方式施工，搭接形式为套接一孔法。(2)采纳三头搅拌机施工，均用P.042.5普硅硅酸盐水泥，水灰比1.5,水泥掺量为20乐要求28天无侧限抗压强度不小于0.8MPa0(3)桩身采纳对土体上下各一次喷浆搅拌的施工，水泥和原状土须匀称拌和，为保证水泥土搅拌匀称，必需限制好钻具下沉及提升速度，钻机钻进搅拌速度一般
2、为lmmin,进入粉土层后搅拌速度适当降低。重复搅拌提升速度一般为1.Or.Om/min,在桩底局部重复搅拌注浆。提升速度不宜过快，防止出现真空负压、孔壁塌方等现象。桩施工时，不得冲水下沉。(4)搅拌桩施工前必需对施工区域地下障碍物进展探测，如有障碍物必需对其清理及回填素土(不得含有块石和生活垃圾)，分层夯实前方可施工。(5)搅拌桩施工应有连续性，不得出现24小时施工冷缝(施工组织设计预留除外)。如因特别缘由出现施工冷缝，那么需补强并在图纸及现场标明位置以便最终统一考虑加强方案，超过24小时或出现接冷缝时须在接头旁采纳高压旋喷桩补强。(6)搅拌桩桩位偏差不超过30mm,桩径偏差不大于2桩底标高
3、偏差不超过+5OnImo(7)施工场地必需平整，严格限制搅拌桩垂直度，桩位偏差不大于30mm,垂直度偏差不大于1/300。(8)现场施工时第一批桩(不少于3根)，须始终在管理人员检查下施工。检查内容：水泥投放量、浆液水灰比(宜用比重法限制)、浆液泵送时间、搅拌下沉及提升时间、桩长及垂直度限制方法；(9)止水帷幕的施工工艺及技术要求按标准？型钢水泥土搅拌墙技术规程？(JGJ/T199-2021)有关规定执行，并符合验收相关规定。(10)施工前需选择相宜的施工机械(尤其动力设备、搅拌钻具)，同时平整场地确保止水帷幕成桩质量。2施工工艺流程依据我公司的施工经验和设计图纸，其成桩工序包括测量定位、桩架

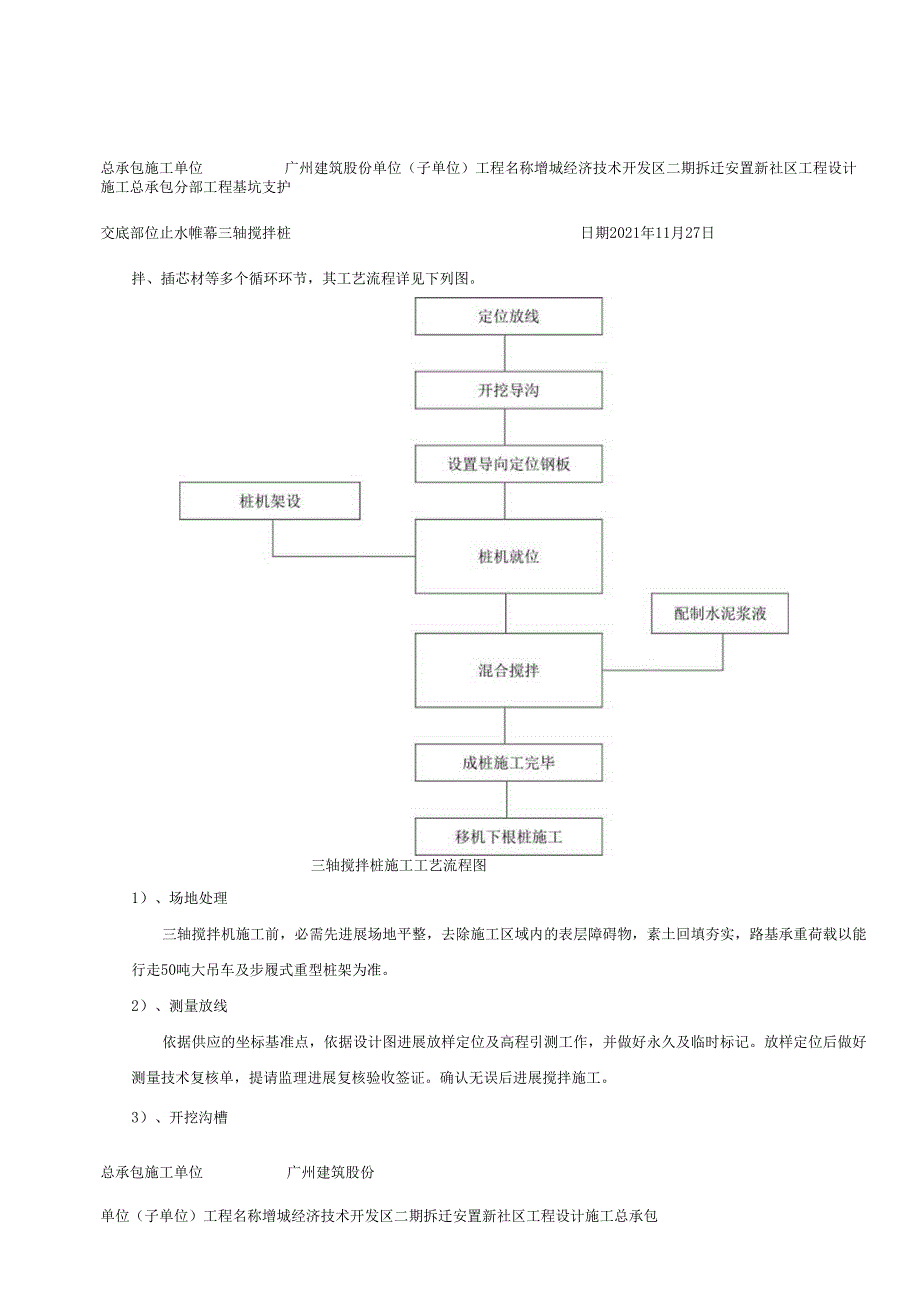

4、就位、搅拌喷浆下沉、喷浆提升搅总承包施工单位广州建筑股份单位（子单位）工程名称增城经济技术开发区二期拆迁安置新社区工程设计施工总承包分部工程基坑支护交底部位止水帷幕三轴搅拌桩日期2021年11月27日拌、插芯材等多个循环环节，其工艺流程详见下列图。三轴搅拌桩施工工艺流程图1）、场地处理三轴搅拌机施工前，必需先进展场地平整，去除施工区域内的表层障碍物，素土回填夯实，路基承重荷载以能行走50吨大吊车及步履式重型桩架为准。2）、测量放线依据供应的坐标基准点，依据设计图进展放样定位及高程引测工作，并做好永久及临时标记。放样定位后做好测量技术复核单，提请监理进展复核验收签证。确认无误后进展搅拌施工。3）
5、、开挖沟槽总承包施工单位广州建筑股份单位（子单位）工程名称增城经济技术开发区二期拆迁安置新社区工程设计施工总承包分部工程基坑支护交底部位止水帷幕三轴搅拌桩日期2021年11月27日依据基坑围护内边限制线，采纳0.8m3挖土机开挖沟槽，并去除地下障碍物，沟槽尺寸如图示，开挖沟槽余土应刚好处理，以保证三轴搅拌桩正常施工，并到达文明工地要求。4）、定位型钢放置垂直沟槽向放置两根定位型钢，规格为200X200,长约，再在平行沟槽方向放置两根定位型钢，规格为300X300,长约820m,定位型钢必需放置固定好，必要时用点焊进展相互连接固定；转角处H型钢依5）、三轴搅拌桩孔位定位三轴搅拌桩三轴中心间距08
6、50为1200m11,依据这个尺寸在平行H型钢外表用红漆划线定位。6）、三轴搅拌桩桃施工依次三轴搅拌班施工按下列图依次进展，其中阴影局部为重更套钻，保证墙体的连续性和接头的施工质量，该施工依次一般适用于N值小于50的地基土，保证桩与桩之间充分搭接，以到达止水的作用。（1）跳槽式双孔全套复搅式连接：一般状况下均采纳该种方式进展施工。施工依次：12345（2）单侧挤压式连接方式：对于围墙转角处或有施工连续时采纳此连接。总承包施工单位广州建筑股份单位(子单位)工程名称增城经济技术开发区二期拆迁安置新社区工程设计施工总承包分部工程基坑支护交底部位止水帷幕三轴搅拌桩日期2021年11月27日交底内容Ca
7、忘1.般概Df方面的状况，发觉障碍物应刚好去郃艮制下沉和提升速度。依据设计要min,在桩底局部适当持续搅拌注施工依次：7)桩机就彳(1)由当3除，桩机移(2)桩机(3)三轴78)搅拌速F(1)三轴7求和有关技浆，做好每q/Iq/l-2-345立班班长统一指挥，桩机就位，移动前看清上、下、左、右各动完毕后仔细检查定位状况并刚好订正。立平稳、平正，用经纬仪校直桩架在，然后装上吊锤限制垂卫K泥搅拌桩桩位定位后再进展定位复核，偏差值应小于5cm。受及注浆限制K泥搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严杆.术资料规定，下沉速度不大于lmmin,提升速度不大于211次成桩的原始记录。详见下列图总承
8、包施工单位广州建筑股份单位(子单位)工程名称增城经济技术开发区二期拆迁安置新社区工程设计施工总承包分部工程基坑支护交底部位止水帷幕三轴搅拌桩日期2021年11月27日施工时间(2)制备水泥浆液及浆液注入：在施工现场搭建拌浆施工平台，平台旁边搭建100m2水泥库，在开机前应进展浆液的搅制，开钻前对拌浆工作人员做好交底工作。采纳42.5级一般硅酸盐水泥，水灰比为1.5左右，拌浆及注浆量以每钻的加固土体方量换算。注浆压力为1.5Mpa-2.5Mpa,以浆液输送实力限制。土体加固后，搅拌土体28天抗压强度2Mpa。9)报表记录施工过程中由专人负责记录，具体记录每根桩的下沉时间、提升时间、水泥用量等状况
9、。刚好填写当天施工的报表记录，隔天送交监理。3施工重点难点分析与解决(1)冷缝：如施工过程中由于停电、停水或施工过程出现穿插等待那么简单出现施工搅拌不连续，那么会产生施工冷缝。在排障后，旦出现冷缝那么实行在冷缝处围护柱外侧补搅素桃方案，在围护桩到达肯定强度后进展补桩，以防偏钻，保证补桩效果，24小时内的冷缝处理和24小时外的冷缝处理如下列图所示：总承包施工单位广州建筑股份单位（子单位）工程名称增城经济技术开发区二期拆迁安置新社区工程设计施工总承包分部工程基坑支护交底部位止水帷幕三轴搅拌桩日期2021年11月27日（24小时外的冷缝处理）（2）渗漏水：在整个基坑开挖阶段，我公司将组织专人并备好相
10、应设备及材料，亲密凝视基坑开挖状况，一旦发觉墙体有漏点，刚好进展封堵。具体采纳以下两种方法补漏：引流管：在基坑渗水点插引流管，在引流管四周用速凝防水水泥砂浆封堵，待水泥砂浆到达强度后，再将引流管打结。双液注浆：a）配制化学浆液；b）将配制拌合好的化学浆和水泥浆送入贮浆桶内备用；C）注浆时启动注浆泵，通过2台注浆泵2条管路同时接上Y型接头从出口混合注入孔底被加固的土体部位；d）注浆过程中应尽可能限制流量和压力，防止浆液流失。1.4施工质量检测及保证措施总承包施工单位广州建筑股份单位(子单位)工程名称增城经济技术开发区二期拆迁安置新社区工程设计施工总承包分部工程基坑支护交底部位止水帷幕三轴搅拌桩日
11、期2021年11月27日1)仔细进展原材料检验，进场水泥等材料，供货单位必需供应质量保证书等有关资料，工地按规定做好夏检、抽检，待检验合格前方准投入运用，严禁运用过期水泥、受潮水泥。(2)场地布置综合考虑各方面因素，防止设备屡次搬迁、移位，削减搅拌的间隔时间，尽量保证施工的连续性。(3)测量放线由专职测量人员负责测量放线及桩位的定位，孔位放样误差小于5cm,钻孔深度误差小于+5cm,桩身垂直度误差小于1/200,严格依据设计提出的搅拌桩两边尺寸外放5cm要求进展定位放样。工程实施过程中，严禁发生定位型钢移位，一旦发觉挖土机在去除沟槽土时碰撞定位型钢使其跑位，马上重新放线，严格依据设计图纸施工。
12、(4)开挖沟槽及清障时，要限制好沟槽两边尺寸，以便设备的就位。(5)为保证桩身垂直度限制在1/200的范围内，选用步履式三轴班机，其自带的液压高平系统可严格限制独身垂直度，另外在桩架下铺设路基箱，保证其平整，以防钻进时，桩架倾斜，桩机必需端正、稳固、水平、用2台经纬仪90度对角监测其垂直度，派专人视察钻杆的偏向，实时监控，保证桩身垂直度。(6)浆液不能发生离析，水泥浆液应严格按预定协作比制作，并用比重仪随时检查水泥浆的比重，为防止灰浆离析，放浆前必需搅拌30秒再倒入存浆桶。搅浆系统要保持完好，打算好备用泵等设备。(7)土体应充分搅拌，严格限制钻孔下沉、提升速度，使原状土充分破裂，有利于水泥浆与土匀称拌和。压浆阶段输浆管道不能堵塞，不允许发生断浆现象，如发生管道堵塞，应马上停泵处理。待处理完毕后马上把搅拌钻具上提和下沉1.Om前方能接着注浆，等10-20秒复原向上提升搅拌，以防断桩发生。
