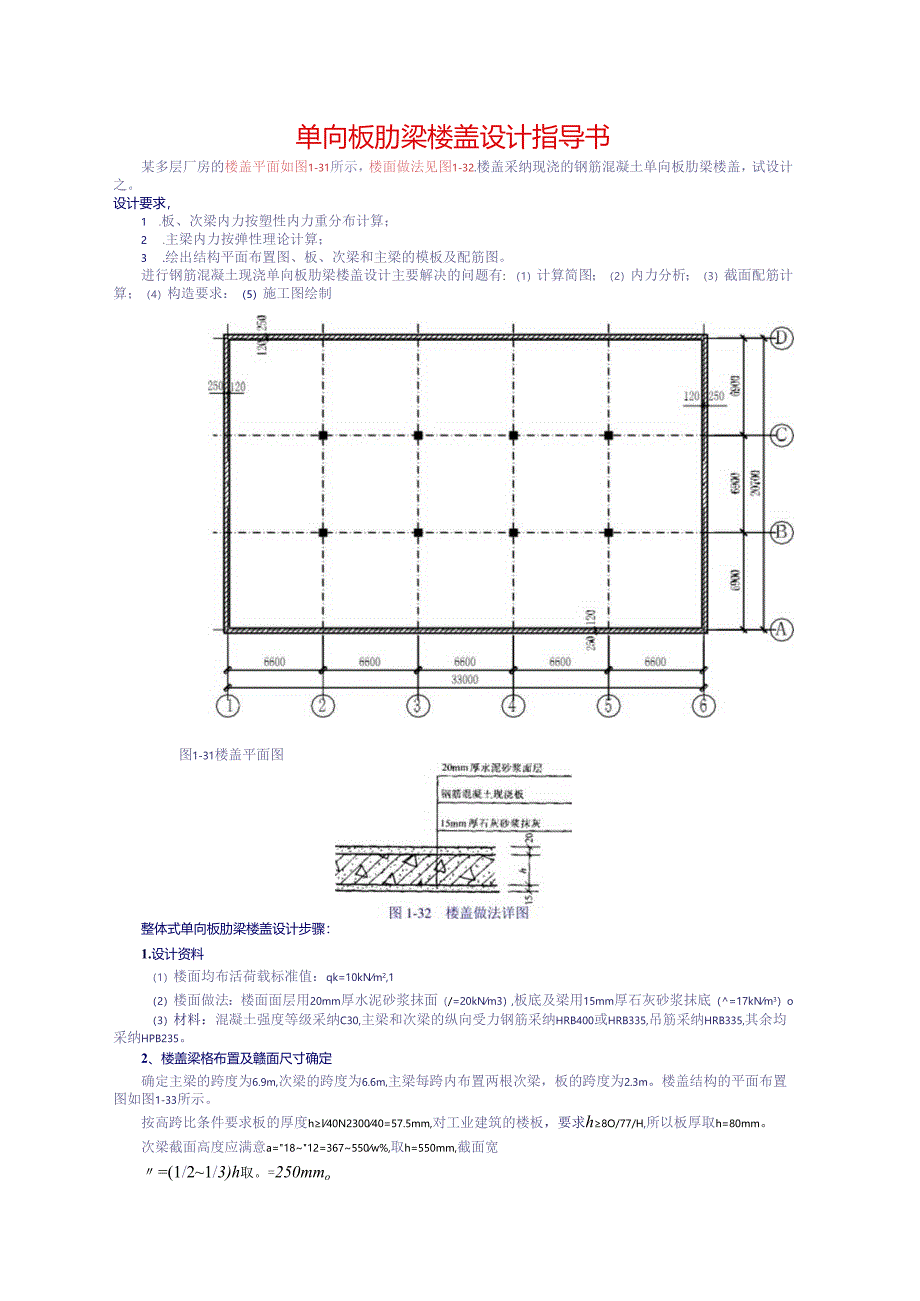

1、单向板肋梁楼盖设计指导书某多层厂房的楼盖平面如图1-31所示，楼面做法见图1-32.楼盖采纳现浇的钢筋混凝土单向板肋梁楼盖，试设计之。设计要求，1 .板、次梁内力按塑性内力重分布计算；2 .主梁内力按弹性理论计算；3 .绘出结构平面布置图、板、次梁和主梁的模板及配筋图。进行钢筋混凝土现浇单向板肋梁楼盖设计主要解决的问题有：（1）计算简图；（2）内力分析；（3）截面配筋计算；（4）构造要求：（5）施工图绘制图1-31楼盖平面图整体式单向板肋梁楼盖设计步骤：1.设计资料（1）楼面均布活荷载标准值：qk=10kNm2,1（2）楼面做法：楼面面层用20mm厚水泥砂浆抹面（/=20kNm3）,板底及梁用
2、15mm厚石灰砂浆抹底（=17kNm3）o（3）材料：混凝土强度等级采纳C30,主梁和次梁的纵向受力钢筋采纳HRB400或HRB335,吊筋采纳HRB335,其余均采纳HPB235。2、楼盖梁格布置及赣面尺寸确定确定主梁的跨度为6.9m,次梁的跨度为6.6m,主梁每跨内布置两根次梁，板的跨度为2.3m。楼盖结构的平面布置图如图1-33所示。按高跨比条件要求板的厚度hl40N230040=57.5mm,对工业建筑的楼板，要求h8O/77/H,所以板厚取h=80mm。次梁截面高度应满意a=1812=367550w%,取h=550mm,截面宽=(1/21/3)h取。=250mmo主梁截面高度应满意=

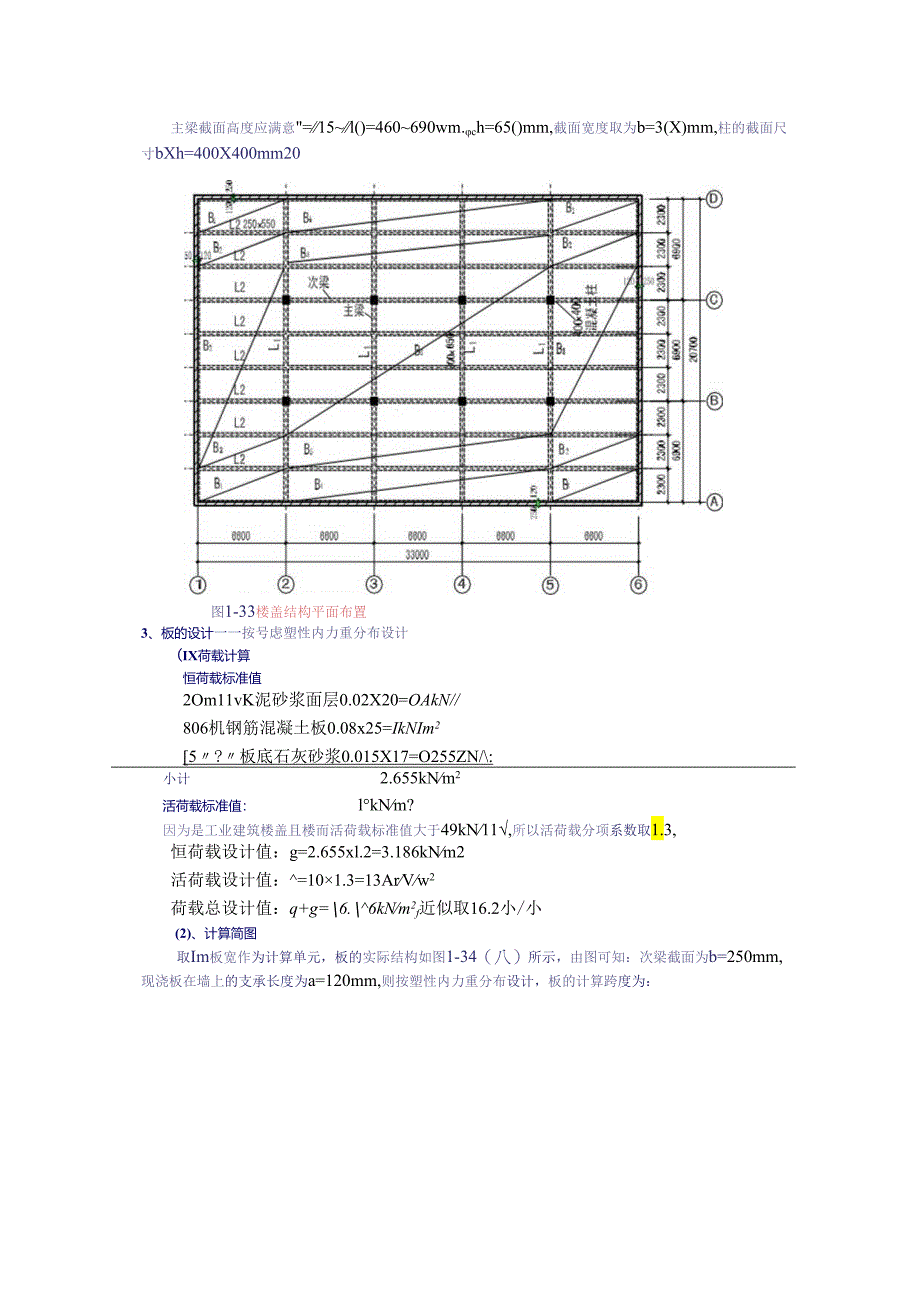

3、15l()=460690wm.ch=65()mm,截面宽度取为b=3(X)mm,柱的截面尺寸bXh=400X400mm20图1-33楼盖结构平面布置3、板的设计一一按号虑塑性内力重分布设计(IX荷载计算恒荷载标准值2Om11vK泥砂浆面层0.02X20=OAkN/806机钢筋混凝土板0.08x25=IkNIm25?板底石灰砂浆0.015X17=O255ZN/:小计2.655kNm2活荷载标准值：lkNm?因为是工业建筑楼盖且楼而活荷载标准值大于49kN11,所以活荷载分项系数取1.3,恒荷载设计值：g=2.655xl.2=3.186kNm2活荷载设计值：=101.3=13ArVw2荷载总设计值

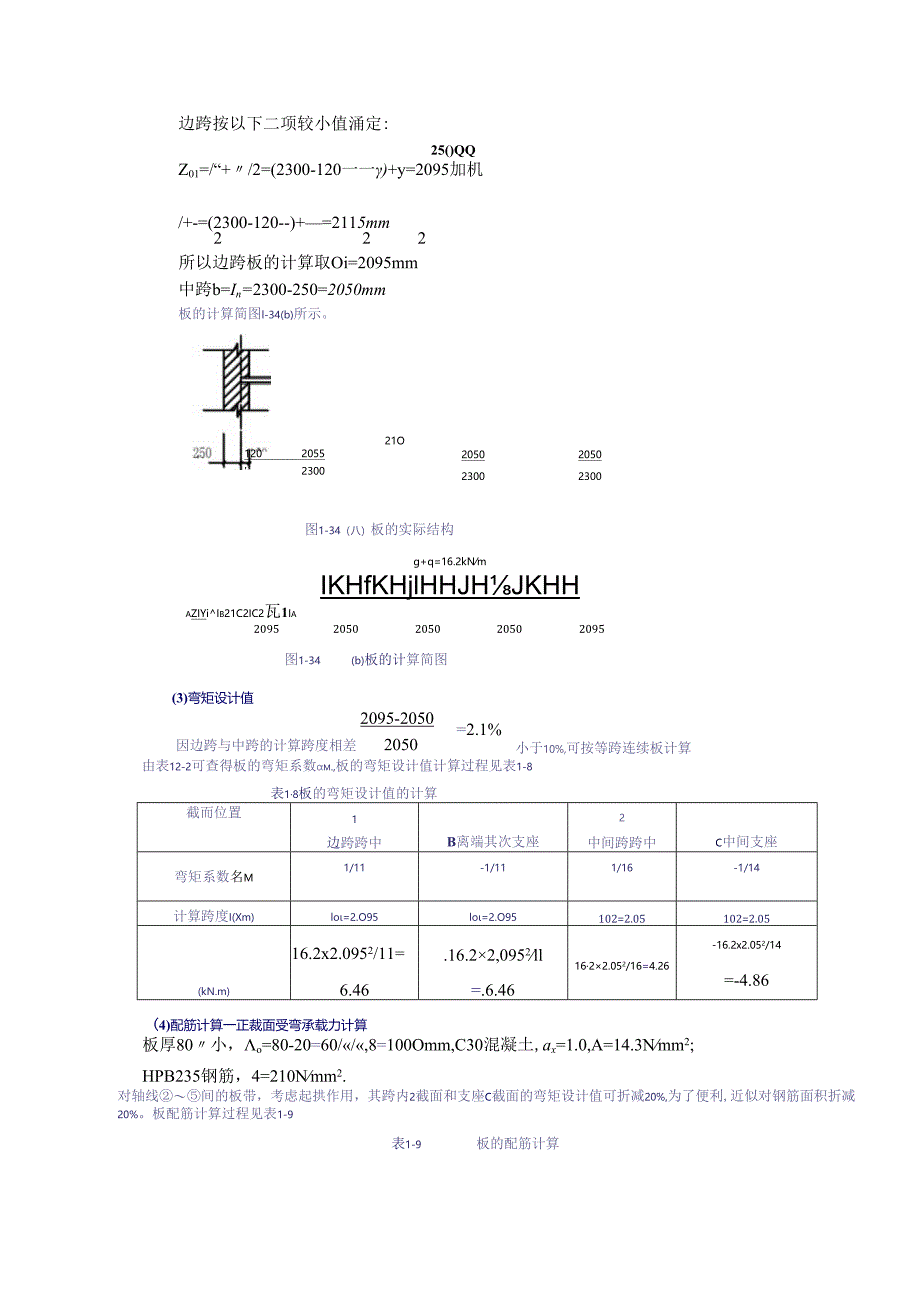

4、：q+g=6.6kNm2f近似取16.2小/小(2)、计算简图取Im板宽作为计算单元，板的实际结构如图1-34（八）所示，由图可知：次梁截面为b=250mm,现浇板在墙上的支承长度为a=120mm,则按塑性内力重分布设计，板的计算跨度为：边跨按以下二项较小值涌定:25()QQZ01=/“+/2=(2300-120一一)+y=2095加机/+-=(2300-120-)+=2115mm222所以边跨板的计算取Oi=2095mm中跨b=In=2300-250=2050mm板的计算简图l-34(b)所示。1202055230021O2050230020502300图1-34（八）板的实际结构g+q=1
5、6.2kNmIKHfKHjlHHJHJKHHaZIYiIb21C2IC2瓦1Ia20952050205020502095图1-34(b)板的计算简图(3)弯矩设计值2095-2050因边跨与中跨的计算跨度相差2050由表12-2可查得板的弯矩系数m.,板的弯矩设计值计算过程见表1-8=2.1%小于10%,可按等跨连续板计算表18板的弯矩设计值的计算截而位置1边跨跨中B离端其次支座2中间跨跨中C中间支座弯矩系数名M1/11-1/111/16-1/14计算跨度I(Xm)lo=2.O95lo=2.O95102=2.05102=2.05(kN.m)16.2x2.0952/11=6.46.16.22,0
6、952ll=.6.461622.052/16=4.26-16.2x2.052/14=-4.86(4)配筋计算一正裁面受弯承载力计算板厚80小，o=80-20=60/,8=100Omm,C30混凝土,ax=1.0,A=14.3Nmm2;HPB235钢筋，4=210Nmm2.对轴线间的板带，考虑起拱作用，其跨内2截面和支座C截面的弯矩设计值可折减20%,为了便利,近似对钢筋面积折减20%。板配筋计算过程见表1-9表1-9板的配筋计算截面位置1B2C弯矩设计值（kNm）6.46-6.464.26-4.86s=MIAbho20.1250.1250.0830.094W=I-Jl-2a,0.1340.10
7、.1340.350.0870.e0.0991408(三)120As=561As=561As=359s=419轴线计算配筋(mm2)As=bhoOIRfy5475470.8355=2840.8409=327实际配筋(mm-)配筋率验算Pmin=O45/；/力=0.45x1.43/210=0.31%1014010140中81408(0)140As=561P=As/bl=0.7%As=561P=AsIbh=0.7%As=359P=AsIbh=0.45%As=359P=AsIbh=0.45%（5）板的配筋图绘制板中除配置计尊钢筋外，还应配置构造钢筋如分布钢筋和嵌入墙内的板的附加钢筋。板的配筋图如图图1
8、-34（c）所示。OOEZST图1-34（c）板配筋图星66OOZSZtIo三:(6B2)OZ8jOl三愆一*O*I0w04、次梁设计一按考虑塑性内力重分布设计（1）荷载设计值：恒荷载设计值板传来的恒荷载3186x2.3=7.3278kNm次梁自重025(0.55-0.08)251.2=3.525kNm次梁粉刷2X0.015X(0.550.08)171.2=0.2876kNm小计g=11.1404kNm活荷载设计值：q=13x2.3=29.9kNm荷载总设计值：q+g=29.9+11.1404=41.0404kNm,取荷载4l.lkN/m(2)、计算简图由次梁实际结构图(1-35（八）图)可知
9、，次梁在墙上的支承长度为a=240mm,主梁宽度为b=300mm.次梁的边跨的计算跨度按以下二项的较小值确定：边跨6=/“+2=(6600-120-300/2)+2402=6450mm1.025/=1.025x6330二6488mm,所以次梁边跨的计算跨度取6=645Omm中间跨02=In=6600-300=6300mm计算简图如图1-35(b)所示。图1-35（八）次梁的实际结构g+q=41.IkN/m1口口1口1UIIII口口1AZlY121C2-Tc21Ia6450J6300163001。3001645016006J三J-i涮ZPz-图1-35(b)次梁的计算简图(3)弯矩设计值和剪力设
10、计值的计算6450-6300=r4%因边跨和中间跨的计算跨度相差-6300一,小于10%,可按等跨连续梁计算。由表12,13可分别查得弯矩系数和剪力系数。丫。次梁的弯矩设计值和剪力设计值见表1/0和表1-11表1-10次梁的弯矩设计值的计算截面位置1边跨跨中B离端其次支座2中间跨跨中C中间支座弯矩系数?”1/11-1/111/16-1/14计算跨度I(Xm)io=6.45lo=6.451o2=6.31o2=6.3M=-QkNm)41.16.45211=155.4kNm41.16.45211=J55.4kNm41.16.3216=1OZOkNm-41.16.3214=-116.5kNm表IjI次
11、梁的剪力设计值的计算截面位置A边支座B（左）离端其次支座B（右）离端其次支座C中间支座剪力系数Qy0.450.60.550.55净跨度In111=6.33l11=6.33ln2=6.3In2=6.3V=av(g+q)ln(kN)0.45x41.1x6.33=117.IkN0.641.Ix6.33=156.IkN0.55x41.1x6.3=1424kN0.5541.16.3=1424kN（4）配筋计算正截面抗弯承载力计算次梁跨中正弯矩按T形截面进行承载力计算，其翼缘宽度取下面二项的较小值：%=3=6300/3=2100mmb；=b+Stl=250+2300-250=2300mm故取得=2100m
12、m,C30混凝土，1=1.0,lM2支座截面按矩形截面计算，正截面承载力计算过程列于表1-12。表1-12次梁正截面受弯承载力计算截面1B2C弯矩设计值（mm,155.4-155.4102.0-116.5*=MItbhO2155.4106155.4106IO2IO61165l()6Ix1432505152=0.123114322005152=0,09l1432505152=o.64l14322005152=oo22g=1_J1_2a*0.019O.lO.18O,350.01230.10.l32As=Xblkafcfy0.019220Q515114.30.164x250x515x1x14.30.0123x2200x515x1x14.30.132x2505l5ll4.3300=1026300=1104.7300=6613-810.1实际配筋（mm2）2O+2222222+2422+14*s=1008.1s=H402688.1A$=9139斜截面受剪承载力计算（包括复核截面尺寸、腹筋计算和最小配箍率验算）。复核截面尺寸，hw=h0-hf=515-80=435且v/Z?=435/250=1.744,截面尺寸按下式验算0.25cfcbh0=0.251.
