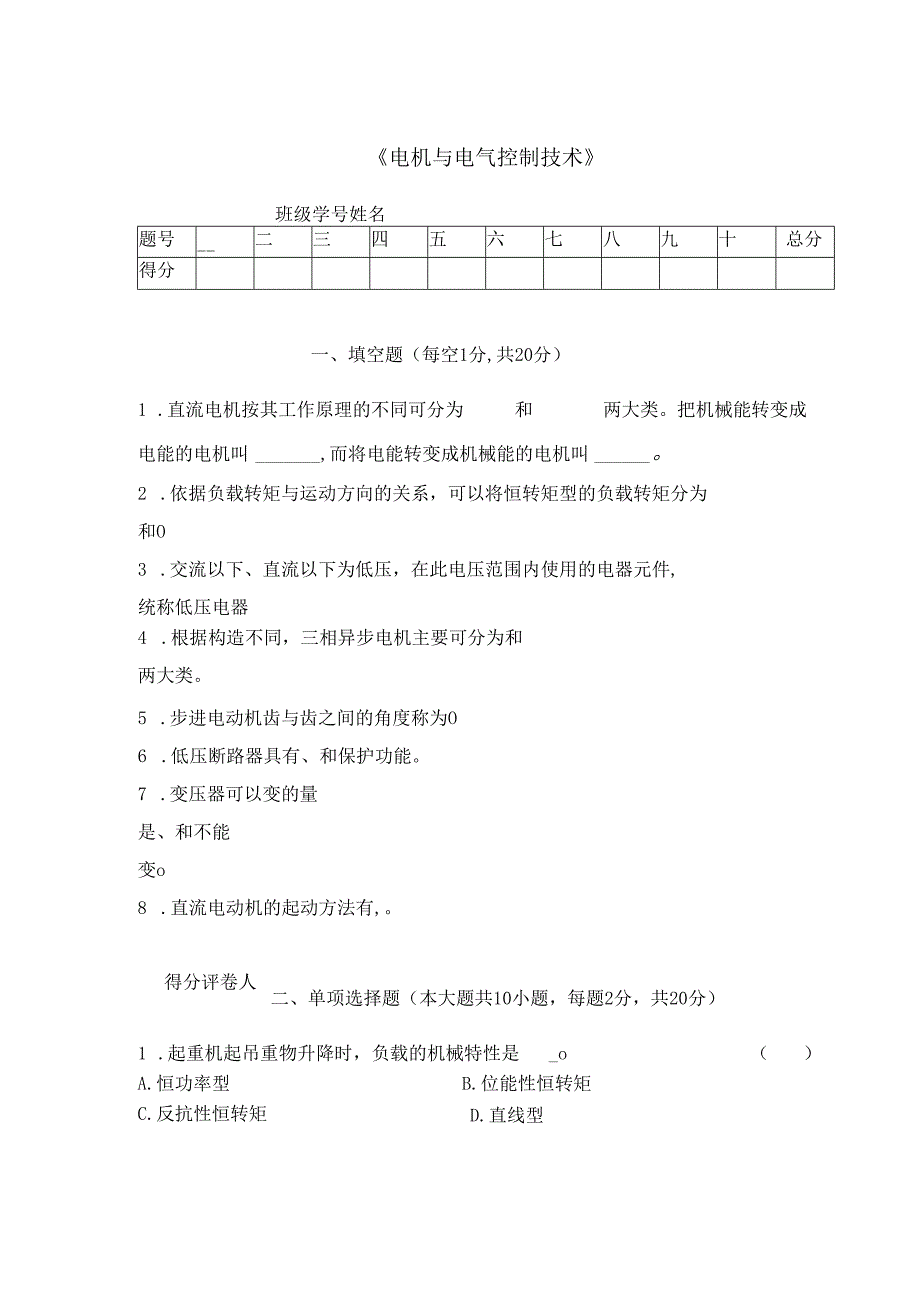

1、电机与电气控制技术班级学号姓名题号-二三四五六七八九十总分得分一、填空题（每空1分,共20分）1 .直流电机按其工作原理的不同可分为和两大类。把机械能转变成电能的电机叫,而将电能转变成机械能的电机叫。2 .依据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为和O3 .交流以下、直流以下为低压，在此电压范围内使用的电器元件,统称低压电器4 .根据构造不同，三相异步电机主要可分为和两大类。5 .步进电动机齿与齿之间的角度称为O6 .低压断路器具有、和保护功能。7 .变压器可以变的量是、和不能变o得分评卷人8 .直流电动机的起动方法有,。二、单项选择题（本大题共10小题，每题2分，共20分）1
2、 .起重机起吊重物升降时，负载的机械特性是_o（）A.恒功率型B.位能性恒转矩D.直线型C.反抗性恒转矩第1页，共5页2 .下面哪个部分是属于直流电动机定子部分？()A.换向器B.电枢绕组C.主磁极D.风扇3 .直流电动机调速系统，若想采用恒功率调速，则可改变o()A.CeB.UC.IaD.4 .三相异步电动机的固有机械特性四个特殊点，不包含o()A.理想空载点B.启动工作点C.负载工作点D.临界工作点5 .鼠笼式异步电动机不采用方法启动。()A.转子回路串启动电阻B.全压启动C.自耦变压器降压D.Y-伊华压启动6 .直流电动机按励磁方法分为o()A.一类B.二类C.三类D.四类7 .直流他励

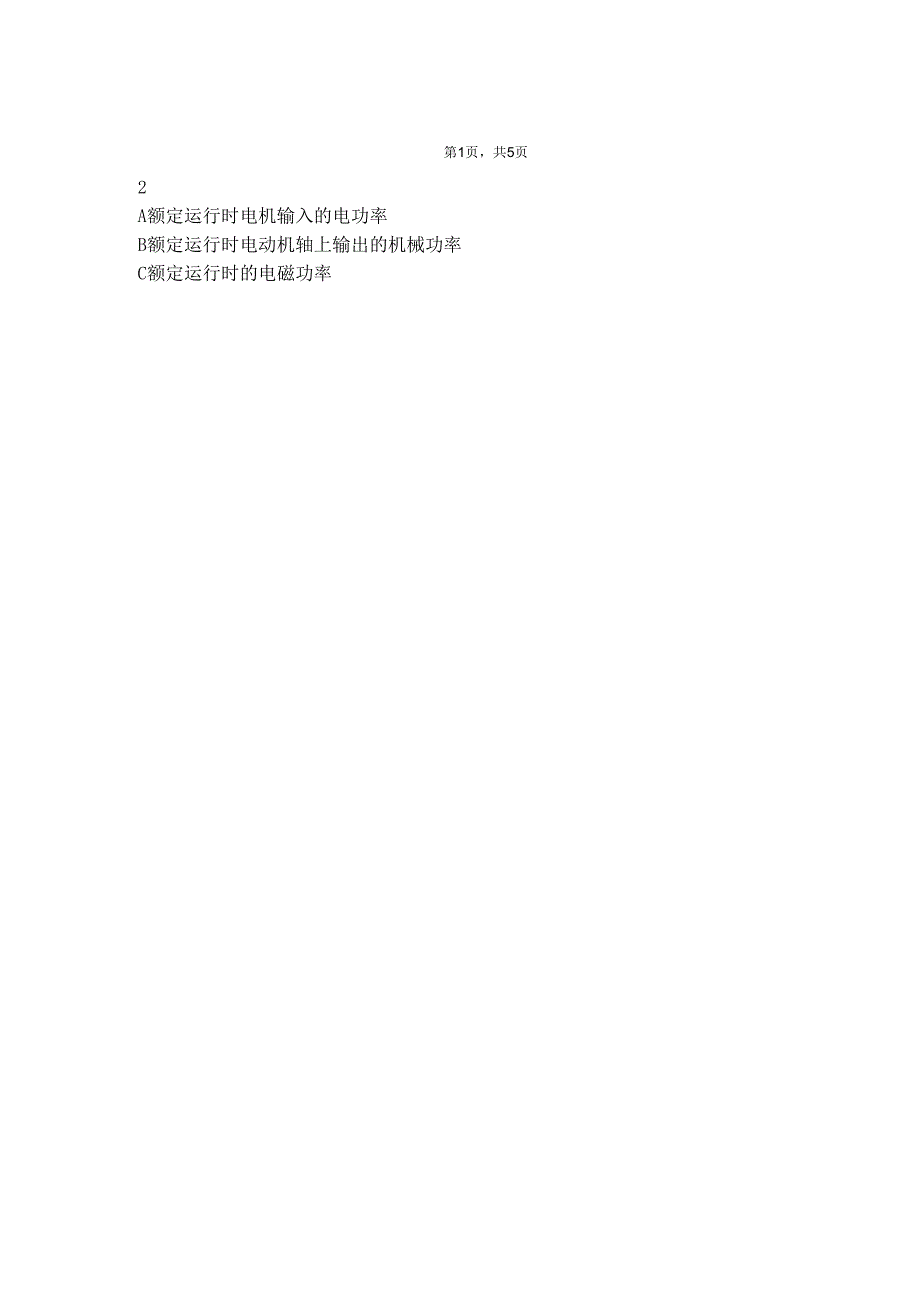

3、电动机的制动状态不包括o()A.反馈制动B.反接制动C.加速制动D.能耗制动8 .若想改变步进电动机的角位移量，只要改变o()A.输入电脉冲频率B.输入电脉冲个数C.通电顺序D.输入电脉冲幅值9 .大型异步电动机不允许直接起动，其原因是o()A、机械强度不够B、电机温升过高C、起动过程太快D、对电网冲击太大10 .直流电动机的额定功率是指o()A额定运行时电机输入的电功率B额定运行时电动机轴上输出的机械功率C额定运行时的电磁功率得分评卷人三、简答题，（本大题共4小题，每题5分，共20分）1 .为什么直流电动机直接启动时启动电流很大？2 .当三相异步电动机的负载增加时，为什么定子电流会随转子电流
4、的增加而增加？3 .将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？4 .为什么热继电器不能做短路保护而只能作长期过载保护？得分评卷人四、作图题（本大题共2小题,共20分）1.根据下列变压器接线图，判定其联结组别（画出向量图）2.画出三相异步电动机正反转控制电路。得分评卷人五、计算题（本大题共2小题，共20分）1.（IO分）一台直流他励电动机，其额定数据为：Pn=2.2KW,=15（X）r/nin,Un=WOV,77=0.8,=0.4o试求:（1）额定转矩4,额定电枢电流九；（2）直接启动时的启动电流几；2.（10分）Y180M-2型三相异步电动机，Ptl=22kW,Un=380V,三角形联结,In=42.2A,额定输入功率P11f24.7kW,额定转差率X=O.02.求该电机的额定转速小、额定功率因数入和额定效率
