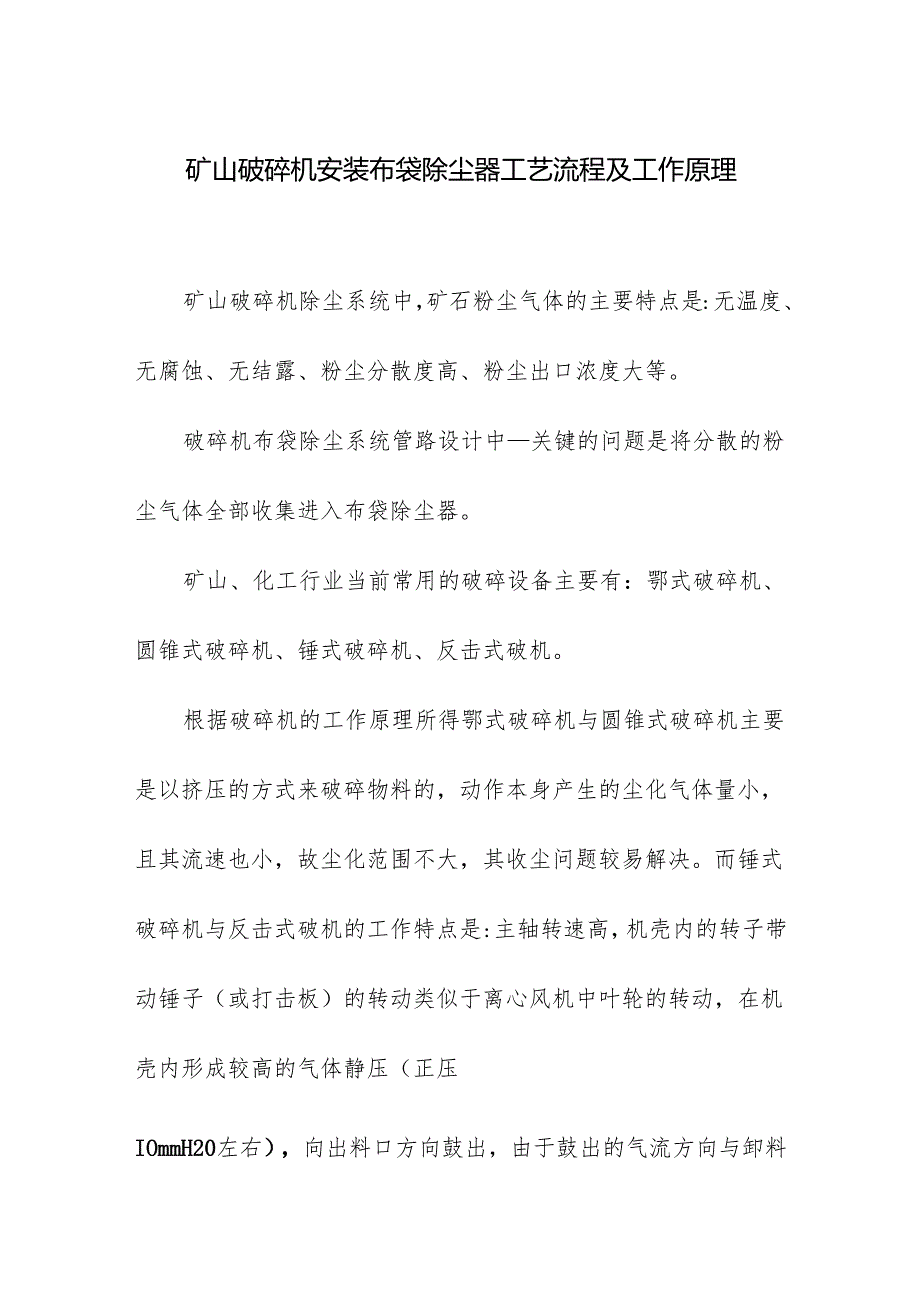

1、矿山破碎机安装布袋除尘器工艺流程及工作原理矿山破碎机除尘系统中，矿石粉尘气体的主要特点是:无温度、无腐蚀、无结露、粉尘分散度高、粉尘出口浓度大等。破碎机布袋除尘系统管路设计中关键的问题是将分散的粉尘气体全部收集进入布袋除尘器。矿山、化工行业当前常用的破碎设备主要有：鄂式破碎机、圆锥式破碎机、锤式破碎机、反击式破机。根据破碎机的工作原理所得鄂式破碎机与圆锥式破碎机主要是以挤压的方式来破碎物料的，动作本身产生的尘化气体量小，且其流速也小，故尘化范围不大，其收尘问题较易解决。而锤式破碎机与反击式破机的工作特点是:主轴转速高，机壳内的转子带动锤子（或打击板）的转动类似于离心风机中叶轮的转动，在机壳内形

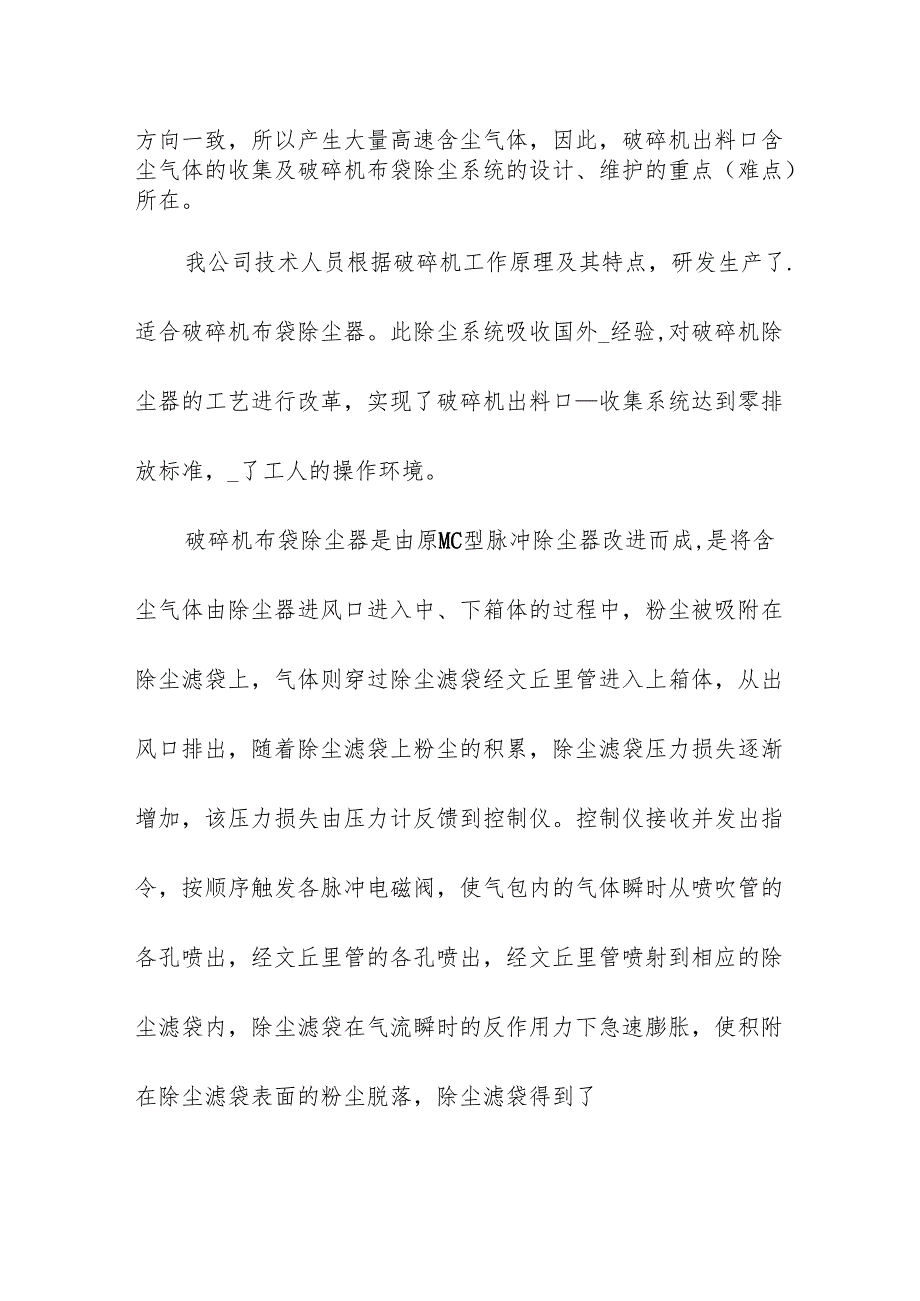

2、成较高的气体静压（正压IOmmH20左右），向出料口方向鼓出，由于鼓出的气流方向与卸料方向一致，所以产生大量高速含尘气体，因此，破碎机出料口含尘气体的收集及破碎机布袋除尘系统的设计、维护的重点（难点）所在。我公司技术人员根据破碎机工作原理及其特点，研发生产了.适合破碎机布袋除尘器。此除尘系统吸收国外_经验,对破碎机除尘器的工艺进行改革，实现了破碎机出料口收集系统达到零排放标准，_了工人的操作环境。破碎机布袋除尘器是由原MC型脉冲除尘器改进而成,是将含尘气体由除尘器进风口进入中、下箱体的过程中，粉尘被吸附在除尘滤袋上，气体则穿过除尘滤袋经文丘里管进入上箱体，从出风口排出，随着除尘滤袋上粉尘的积累

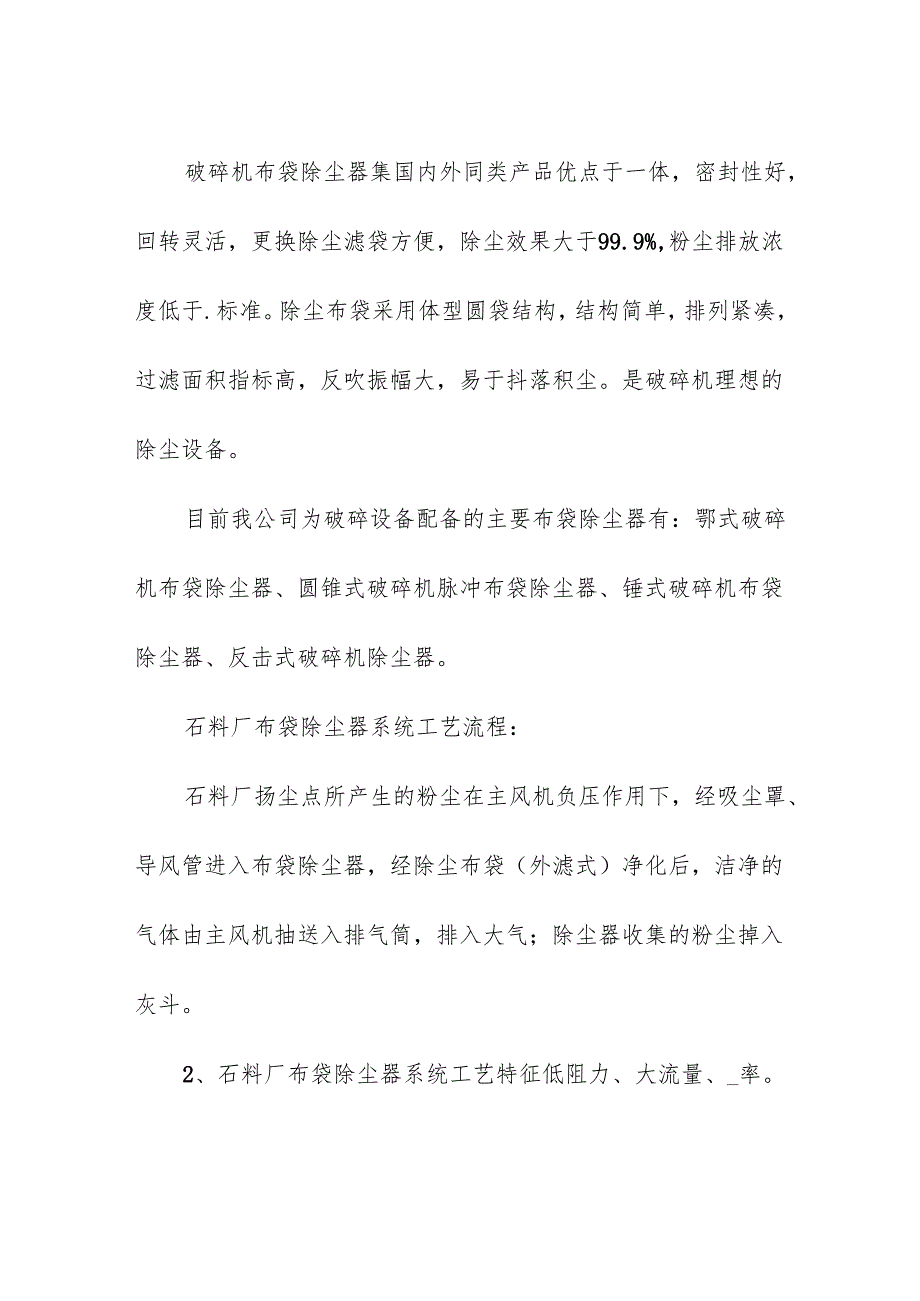

3、，除尘滤袋压力损失逐渐增加，该压力损失由压力计反馈到控制仪。控制仪接收并发出指令，按顺序触发各脉冲电磁阀，使气包内的气体瞬时从喷吹管的各孔喷出，经文丘里管的各孔喷出，经文丘里管喷射到相应的除尘滤袋内，除尘滤袋在气流瞬时的反作用力下急速膨胀，使积附在除尘滤袋表面的粉尘脱落，除尘滤袋得到了破碎机布袋除尘器集国内外同类产品优点于一体，密封性好，回转灵活，更换除尘滤袋方便，除尘效果大于99.9%,粉尘排放浓度低于.标准。除尘布袋采用体型圆袋结构，结构简单，排列紧凑，过滤面积指标高，反吹振幅大，易于抖落积尘。是破碎机理想的除尘设备。目前我公司为破碎设备配备的主要布袋除尘器有：鄂式破碎机布袋除尘器、圆锥式
4、破碎机脉冲布袋除尘器、锤式破碎机布袋除尘器、反击式破碎机除尘器。石料厂布袋除尘器系统工艺流程：石料厂扬尘点所产生的粉尘在主风机负压作用下，经吸尘罩、导风管进入布袋除尘器，经除尘布袋（外滤式）净化后，洁净的气体由主风机抽送入排气筒，排入大气；除尘器收集的粉尘掉入灰斗。2、石料厂布袋除尘器系统工艺特征低阻力、大流量、_率。根据低阻力、大流量、_率系统工艺，优化管网设计，降低系统阻损。采用流速控制法，确定系统管道经济流速为16-19mSo措施：(1)合理布置管网结构，尽量减少弯头及管道突变等产生的局部阻力。(2)选择合适的管道截面形状。(3)采用低阻值的布袋除尘器及结构且阻力控制平衡。(4)合理布置
5、管道与捕集罩排风口、布袋除尘器进出口及风机的相对位置，降低系统阻力。(6)选择合适的风机及电机，使之工作在区。矿山破碎机布袋除尘器工作原理脉冲袋式除尘器采用下进风方式，含尘气体由灰斗进入除尘器，设置在进风口部位的除尘器导流系统兼有分离含尘气体中的大颗粒粉尘和对含尘气体进行导流、匀流的作用。含尘气体在通过导流系统时，由于风速的突然下降，含尘气体中的大颗粒粉尘发生自然沉降并经导流系统分离后直接落入灰斗、其余粉尘在导流系统的引导下，随气流进入箱体过滤区。脉冲袋式除尘器箱体过滤区内设置有花板，除尘器的滤袋组件利用弹簧涨圈与花板密封联接，形成洁净气体区域（上箱体）与含尘气体区域（中箱体）的分隔。花板也是
6、除尘器滤袋检修、更换的工作平台。含尘气体在中箱体内在负压作用下穿透滤袋，粉尘被滤袋阻挡，吸附在滤袋的外表面,过滤后的洁净气体穿透滤袋进入上箱体并通过排风总管排放。随着脉冲袋式除尘器过滤工作的延续，除尘器滤袋表面的粉尘将越积越厚，直接导致除尘器阻力的上升，因此，需要对滤袋表面的粉尘进行定期的即清灰。低压脉冲袋式除尘器采用压缩空气进行脉冲喷吹清灰。清灰机构由气包、喷吹管和电磁脉冲控制阀等组成。过滤室内每排滤袋出口顶部装配有一根喷吹管，喷吹管下侧正对滤袋中心设有喷吹口,每根喷吹管上均设有一个脉冲阀并与压缩空气分配器相通。整台除尘器的清灰功能的实现通过差压（定阻）、定时或手动控制执行。随着过滤工况的进行，当滤袋表面积尘达到_量时，会使除尘器阻力上升到一个值，这时，除尘器P1.C在接获差压计信号后启动清灰程序，按设定程序关闭除尘器清灰仓室、依次打开电磁脉冲阀喷吹，压缩气体以短促的时间顺序通过各个脉冲阀经喷吹管上的喷咀诱导数倍于喷射气量的空气进入滤袋，形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击振动，引发滤袋全面抖动并形成由里向外的反吹气流作用，造成很强的逆向清洗作用，抖落滤袋上的粉尘，达到清灰的目的。除尘器的清灰功能也可通过设置在控制系统中的定时装置实现。定时控制和定阻控制可以并存，并以先期满足条件的控制方式启动清灰程序。在检修状态下，清灰功能也能通过手动控制的方式实现。
