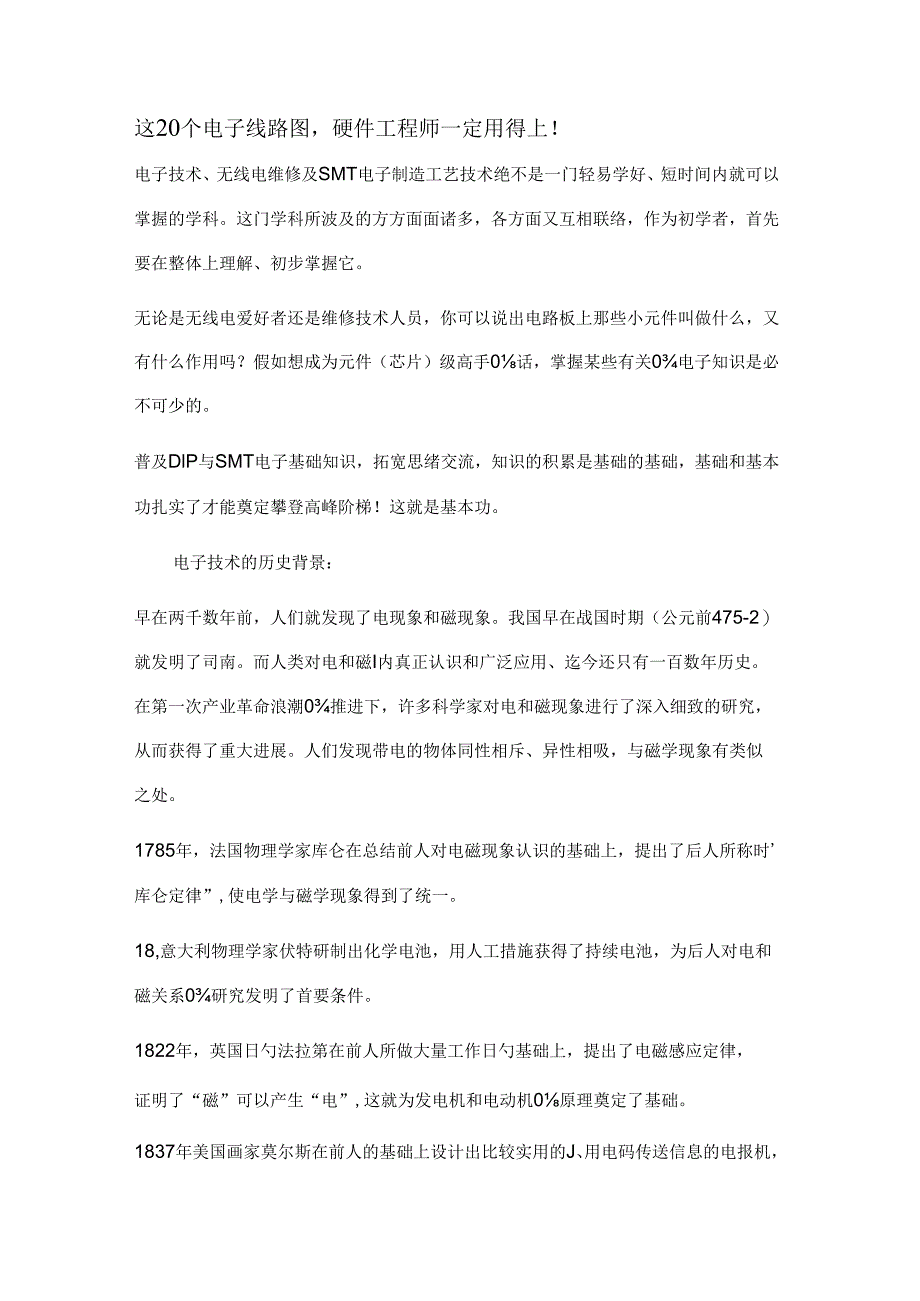

1、这20个电子线路图，硬件工程师一定用得上！电子技术、无线电维修及SMT电子制造工艺技术绝不是一门轻易学好、短时间内就可以掌握的学科。这门学科所波及的方方面面诸多，各方面又互相联络，作为初学者，首先要在整体上理解、初步掌握它。无论是无线电爱好者还是维修技术人员，你可以说出电路板上那些小元件叫做什么，又有什么作用吗？假如想成为元件（芯片）级高手0话，掌握某些有关0电子知识是必不可少的。普及DlP与SMT电子基础知识，拓宽思绪交流，知识的积累是基础的基础，基础和基本功扎实了才能奠定攀登高峰阶梯！这就是基本功。电子技术的历史背景：早在两千数年前，人们就发现了电现象和磁现象。我国早在战国时期（公元前47
2、5-2）就发明了司南。而人类对电和磁I内真正认识和广泛应用、迄今还只有一百数年历史。在第一次产业革命浪潮0推进下，许多科学家对电和磁现象进行了深入细致的研究，从而获得了重大进展。人们发现带电的物体同性相斥、异性相吸，与磁学现象有类似之处。1785年，法国物理学家库仑在总结前人对电磁现象认识的基础上，提出了后人所称时库仑定律”,使电学与磁学现象得到了统一。18,意大利物理学家伏特研制出化学电池，用人工措施获得了持续电池，为后人对电和磁关系0研究发明了首要条件。1822年，英国日勺法拉第在前人所做大量工作日勺基础上，提出了电磁感应定律，证明了“磁”可以产生“电”,这就为发电机和电动机0原理奠定了基

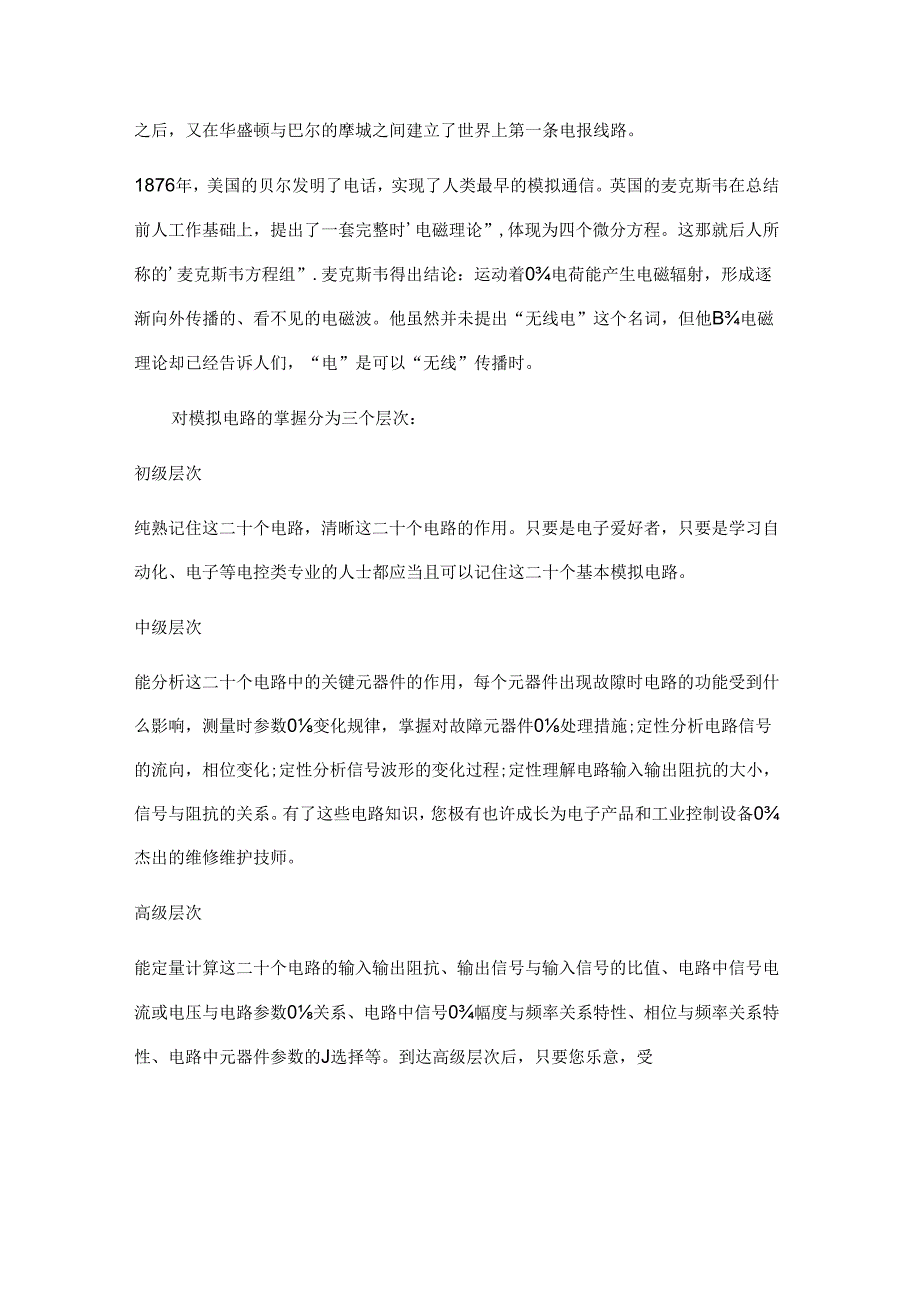

3、础。1837年美国画家莫尔斯在前人的基础上设计出比较实用的J、用电码传送信息的电报机，之后，又在华盛顿与巴尔的摩城之间建立了世界上第一条电报线路。1876年，美国的贝尔发明了电话，实现了人类最早的模拟通信。英国的麦克斯韦在总结前人工作基础上，提出了一套完整时电磁理论”,体现为四个微分方程。这那就后人所称的麦克斯韦方程组”.麦克斯韦得出结论：运动着0电荷能产生电磁辐射，形成逐渐向外传播的、看不见的电磁波。他虽然并未提出“无线电”这个名词，但他B电磁理论却已经告诉人们，“电”是可以“无线”传播时。对模拟电路的掌握分为三个层次：初级层次纯熟记住这二十个电路，清晰这二十个电路的作用。只要是电子爱好者，
4、只要是学习自动化、电子等电控类专业的人士都应当且可以记住这二十个基本模拟电路。中级层次能分析这二十个电路中的关键元器件的作用，每个元器件出现故隙时电路的功能受到什么影响，测量时参数0变化规律，掌握对故障元器件0处理措施;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性理解电路输入输出阻抗的大小，信号与阻抗的关系。有了这些电路知识，您极有也许成长为电子产品和工业控制设备0杰出的维修维护技师。高级层次能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数0关系、电路中信号0幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的J选择等。

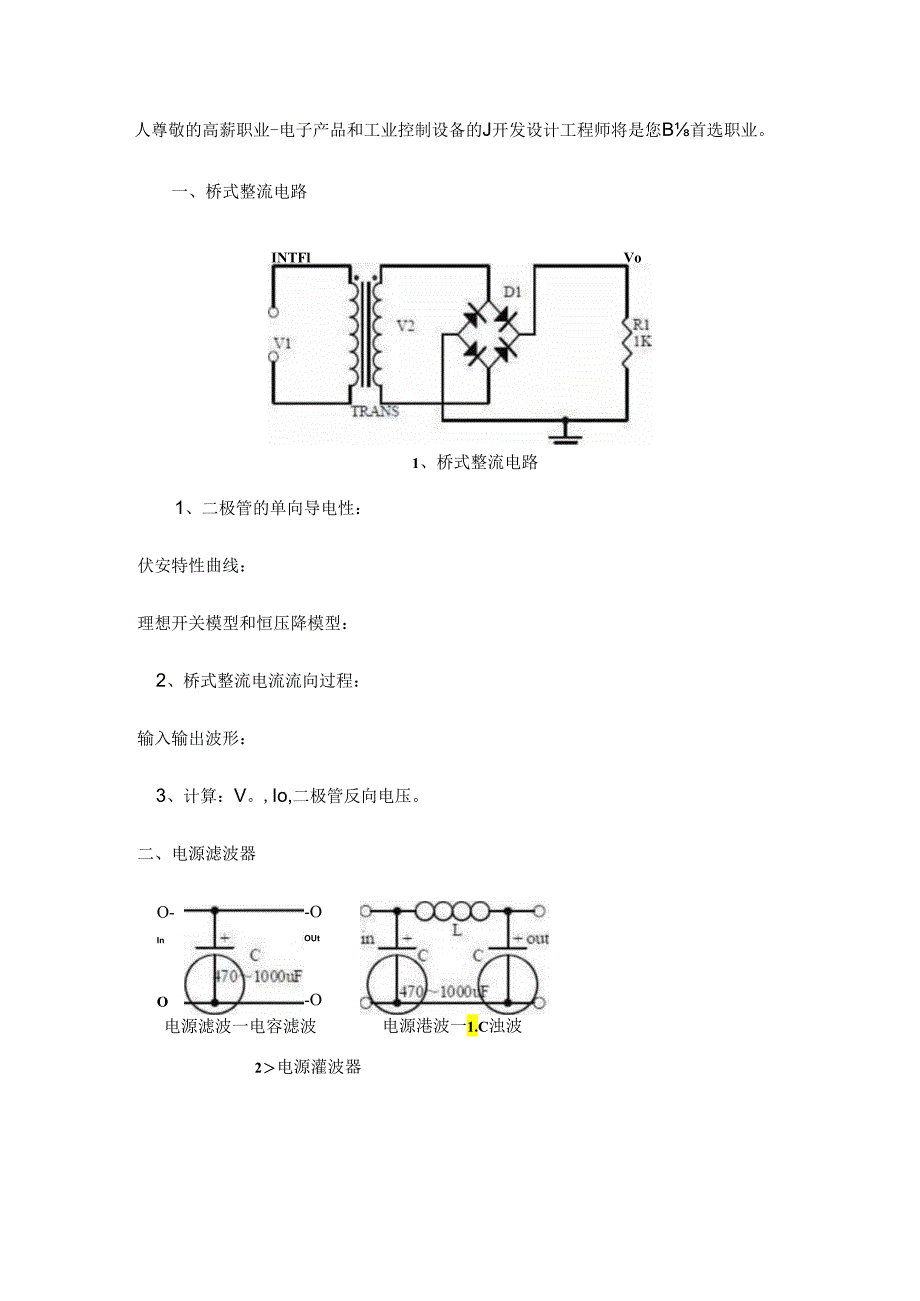

5、到达高级层次后，只要您乐意，受人尊敬的高薪职业-电子产品和工业控制设备的J开发设计工程师将是您B首选职业。一、桥式整流电路INTFlVo1、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：V。,Io,二极管反向电压。二、电源滤波器O-InO-OOUt-O电源滤波一电容滤波电源港波一1.C浊波2电源灌波器1、电源漉波的过程分析:波形形成过程：2、计算：滤波电容的容量和耐压值选择。三、信号漉波器1、信号滤波器的作用：与电源滤波器的区别和相似点：2、1.C串联和并联电路的阻抗计算，幅频关系和相频关系曲线。3、画出通频带曲线
6、。计算谐振频率。1.lo-OCXXIn信号滤波3一带通信号浊波4一带阻TOO8信W液油*一四、微分和积分电路a微分电路b积分电路4、微分和积分电路1、电路时作用，与滤波器0区别和相似点。2、微分和积分电路电压变化过程分析，画出电压变化波形图。3、计算：时间常数，电压变化方程，电阻和电容参数的选择。五、共射极放大电路1、三极管的构造、三极管各极电流关系、特性曲线、放大条件。5、共射极放大电路2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。3、静态工作点0计算、电压放大倍数B计算。六、分压偏置式共射极放大电路6、分压偏置式共叫富仁IU路d,Nwy皿1
7、、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。2、电流串联负反馈过程的分析，负反馈对电路参数的影响。3、静态工作点的计算、电压放大倍数的计算。4、受控源等效电路分析。七、共集电极放大电路（射极跟随器）7、共集电极放大电路（射极跟随器）1、元器件的作用、电路时用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。电路的输入和输出阻抗特点。2、电流串联负反馈过程的分析，负反馈对电路参数B影响。3、静态工作点的计算、电压放大倍数的计算。八、电路反馈框图1、反馈的概念，正负反馈及其判断措施、并联反馈和串联反馈及其判断措施、电流反馈和电压
8、反馈及其判断措施。2、带负反馈电路B放大增益。3、负反馈对电路的放大增益、通频带、增益的稳定性、失真、输入和输出电阻的影响。九、二极管稳压电路9、二极管稳年电路1、稳压二极管的特性曲线。2、稳压二极管应用注意事项。3、稳压过程分析。十、串联稳压电源1、串联稳压电源的构成框图。2、每个元器件的作用;稳压过程分析。3、输出电压计算。十一、差分放大电路1、电路各元器件的作用，电路的用途、电路的特点。2、电路0工作原理分析。怎样放大差模信号而克制共模信号。3、电路0单端输入和双端输入，单端输出和双端输出工作方式。十二、场效应管放大电路1、场效应管的工作特点、场效应放大器的特点。各元器件的作用。2、放大
9、过程分析。3、电压放大增益的计算。十三、选频（带通）放大电路Vcc选频（带通）放大电路1、每个元器件的作用：选频放大电路0特点:电路的作用：2、特性频率的计算：选频元件参数的选择:3、幅频特性曲线：十四、运算放大电路十五、差分输入运算放大电路1、差分输入运算放大电路时的特点：用途：输出信号电压与输入信号电压的关系式十六、电压比较电路1、电压比较器的作用：工作过程是：2、比较器的输入一输出特性曲线图:3、怎样构成迟滞比较器：十七、RC振荡电路振荡电路的作用：振荡电路起振0相位条件：振荡电路起振和平衡幅度条件：2、RC电路阻抗与频率欧I关系曲线:相位与频率的关系曲线：3、RC振荡电路的相位条件分析
10、：振荡频率：怎样选择元器件：十八、1.C振荡电路OV1.C振;地发一Rl1、振荡相位条件分析:2、直流等效电路图和交流等效电路图:3、振荡频率计算：十九、石英晶体振荡电路1、石英晶体的特点:石英晶体的等效电路：石英晶体的特性曲线：2、石英体振动器的特点:3、石英晶体振动器的振荡频率:二十、功率放大电路1、乙类功率放大器的工作过程：交越失真：2、复合三极管B复合规则：3、甲乙类功率放大器0工作原理分析:自举过程分析：甲类功率放大器的特点甲乙类功率放大器的特点电子工程师必备基础知识:电阻一般都采用色环标示法。色标法就是用棕、红、橙、黄、绿、兰、紫、灰、白、黑十种颜色代表十个阿拉伯数字，金、银两种颜
11、色代表倍率0.1、0.01或误差5%、10%.套件中附有颜色样本的实物和多款色环电阻常见的四道色环要读取三位有效数字，一二位表达有效数，第三位表达倍率。例：黄紫红金，三位有效数为472,表达47乘以102（或加两个0）等于4700,即4.7K欧姆；再如：棕黑黑金，三位有效数为100,表达10乘以100（或加0个0）等于10,即10欧姆。在试验进程中，假如三极管0基极和其他引脚间不具有有单向导电特性0（或说单向导电特性不明显），就阐明三极管是坏时；此外，虽然单向导电特性正常，但不能受基极控制或不稳定，也阐明三极管是坏B,或性能很差。可控硅在控制极加上合适的触发电流，可控硅就可以从断开状态变成为导通状态，这时，我们取消控制极0触发电流，但可控硅仍然能维持导通状态。假如流过可控硅的电流开始变小，当不不小于维持导通的J能力时，可控硅才关断，直到下次触发时才会导通。
