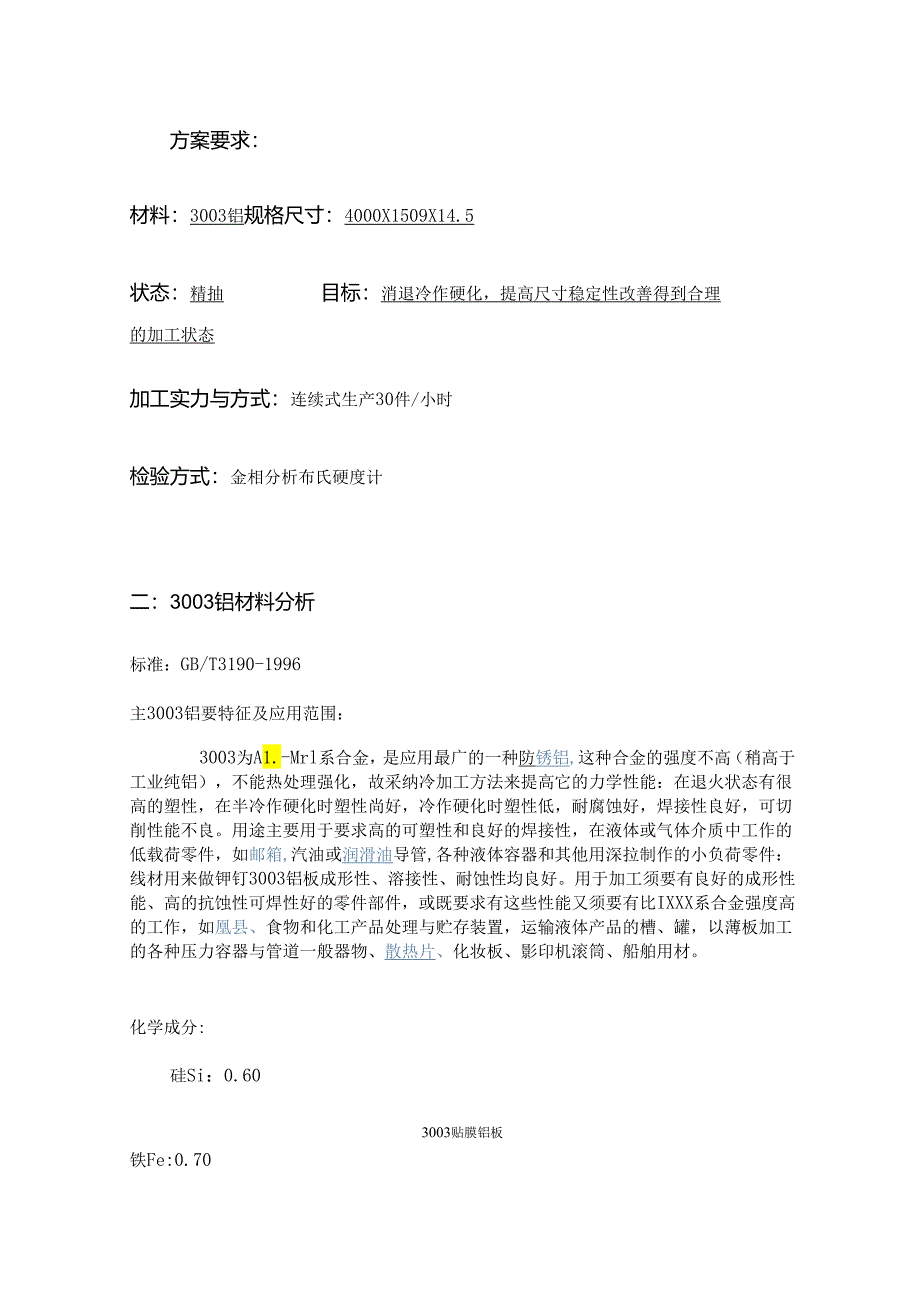

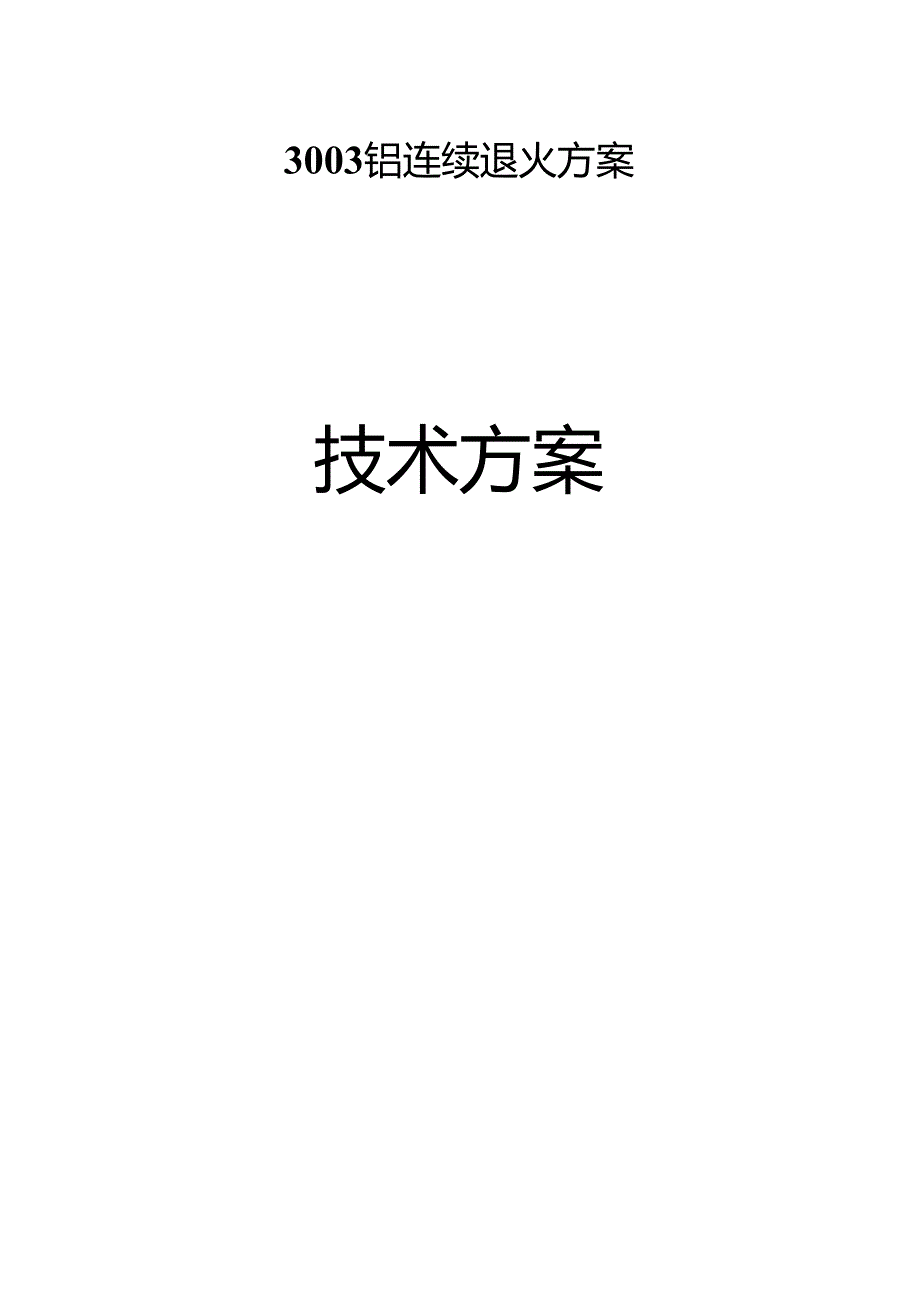

1、3003铝连续退火方案技术方案方案要求：材料：3003铝规格尺寸：4000X1509X14.5状态：精抽目标：消退冷作硬化，提高尺寸稳定性改善得到合理的加工状态加工实力与方式：连续式生产30件/小时检验方式：金相分析布氏硬度计二：3003铝材料分析标准：GB/T3190-1996主3003铝要特征及应用范围：3003为A1.-Mrl系合金，是应用最广的一种防锈铝,这种合金的强度不高（稍高于工业纯铝），不能热处理强化，故采纳冷加工方法来提高它的力学性能：在退火状态有很高的塑性，在半冷作硬化时塑性尚好，冷作硬化时塑性低，耐腐蚀好，焊接性良好，可切削性能不良。用途主要用于要求高的可塑性和良好的焊接性

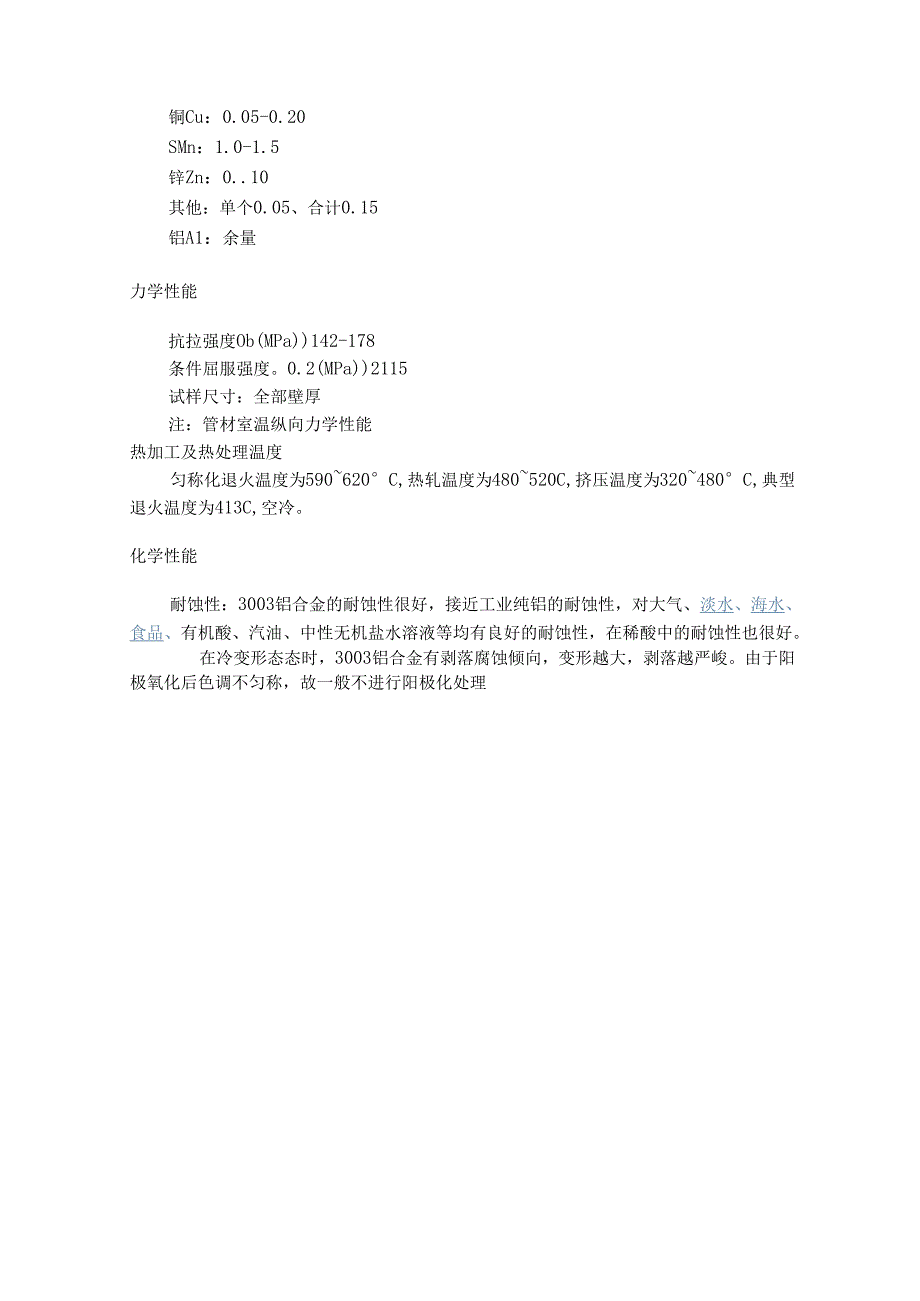

2、，在液体或气体介质中工作的低载荷零件，如邮箱,汽油或润滑油导管,各种液体容器和其他用深拉制作的小负荷零件：线材用来做钾钉3003铝板成形性、溶接性、耐蚀性均良好。用于加工须要有良好的成形性能、高的抗蚀性可焊性好的零件部件，或既要求有这些性能又须要有比IXXX系合金强度高的工作，如凰县、食物和化工产品处理与贮存装置，运输液体产品的槽、罐，以薄板加工的各种压力容器与管道一般器物、散热片、化妆板、影印机滚筒、船舶用材。化学成分:硅Si：0.603003贴膜铝板铁Fe:0.70铜Cu：0.05-0.20SMn：1.0-1.5锌Zn：0.10其他：单个0.05、合计0.15铝A1：余量力学性能抗拉强度O
3、b(MPa)142-178条件屈服强度。0.2(MPa)2115试样尺寸：全部壁厚注：管材室温纵向力学性能热加工及热处理温度匀称化退火温度为590620C,热轧温度为480520C,挤压温度为320480C,典型退火温度为413C,空冷。化学性能耐蚀性：3003铝合金的耐蚀性很好，接近工业纯铝的耐蚀性，对大气、淡水、海水、食品、有机酸、汽油、中性无机盐水溶液等均有良好的耐蚀性，在稀酸中的耐蚀性也很好。在冷变形态态时，3003铝合金有剥落腐蚀倾向，变形越大，剥落越严峻。由于阳极氧化后色调不匀称，故一般不进行阳极化处理K2-101AI-Mn合金性懿与热处理状态及成分的关系1一退火.2一海火.3自俄
4、!奴4一人工时效.JG*wf大雨)S6560CO4Mii(%)8910EB2-98需-铉二元相图材料分析结论：运用该铝的主要性能是良好的防锈性能，焊接性能，塑性。关键点：1.热处理对防锈性能的影响和避开。2.冷作硬化后，力学性能的维护（不能彻底变更冷作硬化带来的对性能上的提高，同时要减轻冷作硬化的影响）二：3003铝方通状态分析该铝方通热处理前处于精抽状态，一、技术参数1、额定功率30kW2、额定电压380V、3相、50Hz3、额定温度3004、加热元件接法Y5、控温区数1区6、控温方式PID过零触发可控硅，日本岛电智能仪表控温上海大华中圆图记录仪记录及超温报警7、有效工作尺寸16001000
5、600mm（长X宽义高）8、装载量500kg9、炉温匀称度5oC10、空炉升温时间1.5h11、热循环风机11.1功率1.5kw11.2；风量3200-4600m3/h11.3风压350-530Pa二、结构简介本电炉结构由炉壳、内衬、炉门、小车、加热元件、通风机装置及温控系统等组成。电炉壳体采纳型钢焊接作框架。内、外壁均采纳优质冷轧钢板制作，受热变形系数小，内衬采纳硅酸铝耐火纤维针刺毯作隔热和保温材料，降低炉壁温升。炉门壳体亦用钢材焊接作框架，外壁亦用冷轧钢板制作，内衬亦用硅酸铝耐火纤维针毯作隔热和保温材料。炉口采纳手动打开方式.四周嵌有橡胶石棉盘根，炉门关闭后与炉口的橡胶石棉盘根贴紧，确保无
6、热量散发。装料小车采纳型钢制作，采纳多层式.料架放在平移小车上.装料御料可把小车拉出.这样可削减工人劳动强度.提高工厂效益.小车底部安装有二对走轮，采纳人工推拉方式行走。电炉加热元件采纳管状加热器，分别布置在炉膛两侧和底部，电阻丝的材质为OCr25A15高电阻合金丝，外管为钛管制作，运用寿命长。为确保炉温的匀称性，电炉设有通风机装置和导风系统。通风机装置安装于炉体顶部，风扇采纳SUS304耐热钢制作，为离心式。导风系统由导风板和挡风板组成。导风板安装在炉膛顶部，上有导风槽。当开启风扇后，风从风扇内甩出，经导风槽匀称地吹到炉膛两侧的加热器上，经过挡风板下部的通风口吹到炉膛内，再从风扇下部的导风口
7、吸入风扇内，再甩出，如此往复循环，将加热器产生的热量带入炉膛内，使工件受热匀称。温控系统采纳PlD过零触发可控硅，日本岛电SR93智能数显仪表控温，控温精度高、炉温平稳、温差波动小。另用上海大华中圆图记录仪记录及超温声光报警，双重限制。三、设备成套供范围1、加热炉体1套2、热循环风机1套3、装料小车1只4、温控柜1套5、设备技术资料5.1设备总图（结构图）1份5.2设备基础图1份5.3设备电器原理图1份5.4设备外部接线图1份5.5设备运用说明书5. 6外购件的合格证、运用说明书5.7电炉合格证（三）其他事项1、基础施工：电炉基础施工由甲方负责，乙方供应基础施工图。2、安装调试：乙方在现场施工
8、和安装调试期间，甲方应供应起吊、电（气）焊、照明等设施，以备乙方现场施工之用，并提前打算好二次接线电线电缆、爱护套管。3、文明生产：施工期间遵守甲方厂规厂纪，施工现场平安按GB50231-98执行。4、产品验收：电炉安装调试结束后，双方派员按国家相关标准和双方技术协议、质量要求进行预验收和终验收。（四）产品销售服务承诺1、多和用户联系，相互沟通，保证设计制造的产品符合用户要求。2、进行现场安装和冷、热态的调试，保证产品正常运用。3、负责对技术、修理和操作人员的理论、修理和操作技能免费进行现场培训，运用户正确娴熟运用产品，培训时间在设备调试、试运行阶段进行。4、设备终验收后，整机系统保质期12个
9、月，保质期内由于设计制作、材质等缘由造成的损坏，由乙方免费更换和修复。保质期外的损坏，乙方赐予实惠服务和易损件的供应（只收成本费），终身供应售后服务。5、接到用户保修信息，48小时内派员到现场处理故障。小的故障马上解决,由于用户缘由无法即时解决好的，和用户商妥处理方案后尽速解决。五主要配件名称规格型号制造厂家主控仪表SR93日本岛电记录仪上海大华中圆图记录仪循环风机WGB张家港创典炉窑风机制造有限公司热电偶WRN-121安徽天长温度仪表厂双向可控硅KS丹阳威斯特整流器有限公司自动空气开关DZ、FM中国正泰集团公司自动断路器DW沟通接触器CJ20（中日合资）苏州电器一厂快速熔断器RSO钢材Q235及型钢马鞍山钢铁公司加热元件0Cr25A15丹阳市信力合金有限公司耐火病NG-0.6,1.3,2.2江苏宜兴川埠电瓷二厂耐火纤维标准型山东鲁阳股份有限公司设备价格：68万元（含税，不含运费及二次接线费用）D完全退火：加热390430C;随材料有效厚度不同，保温时间30-120min;以3050Ch速度随炉冷至300C下，再空冷。2）快速退火：加热350370C;随材料有效厚度不同，保温时间3012Omin;空或水冷。3）淬火和时效：淬火500510C,空冷；人工时效95105C,3h,空冷；自然时效室温120h
