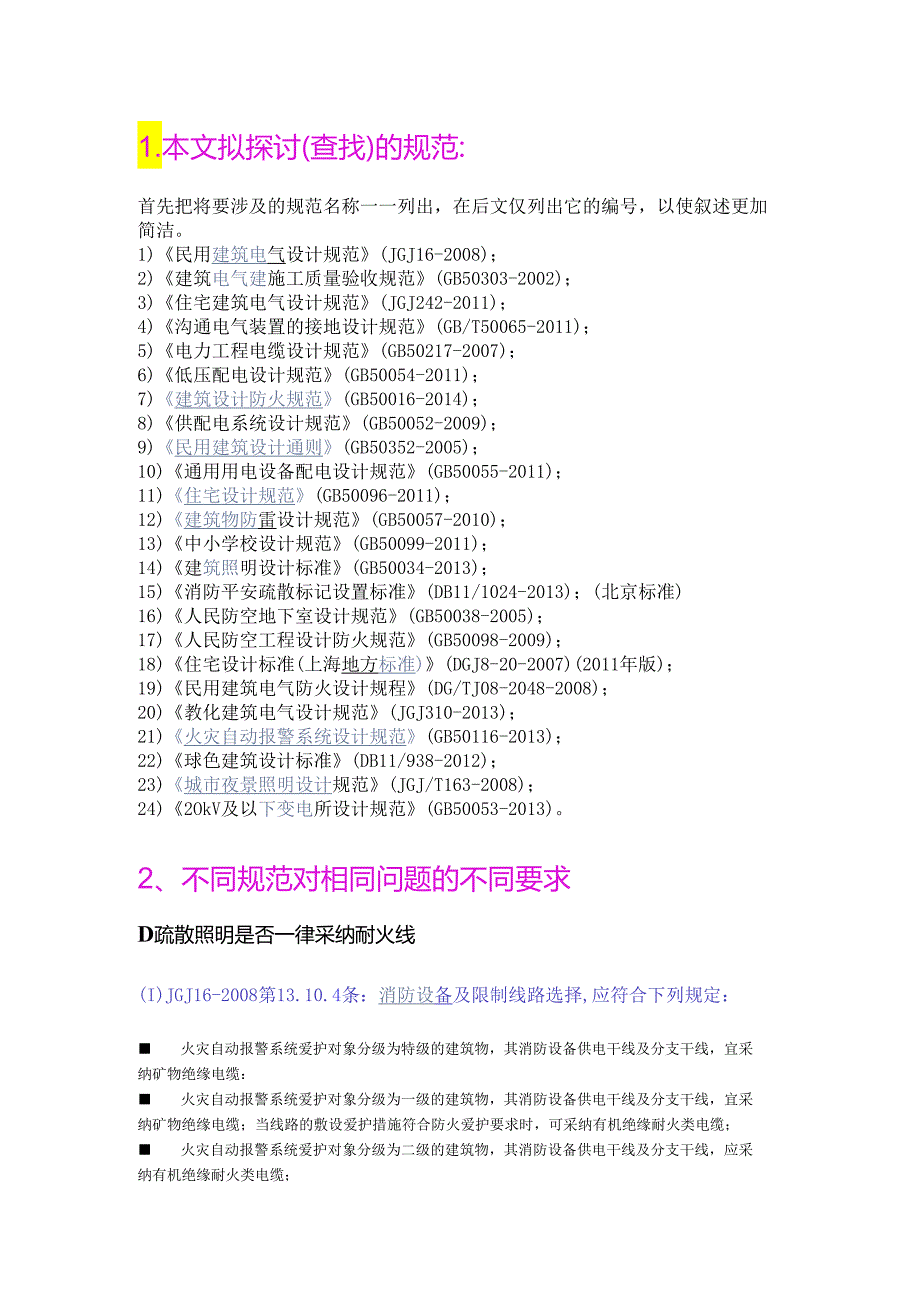

1、1.本文拟探讨(查找)的规范:首先把将要涉及的规范名称一一列出，在后文仅列出它的编号，以使叙述更加简洁。1)民用建筑电气设计规范(JGJ16-2008)；2)建筑电气建施工质量验收规范(GB50303-2002)；3)住宅建筑电气设计规范(JGJ242-2011)；4)沟通电气装置的接地设计规范(GB/T50065-2011)；5)电力工程电缆设计规范(GB50217-2007)；6)低压配电设计规范(GB50054-2011)；7)建筑设计防火规范(GB50016-2014)；8)供配电系统设计规范(GB50052-2009)；9)民用建筑设计通则(GB50352-2005)；10)通用用电
2、设备配电设计规范(GB50055-2011)；11)住宅设计规范(GB50096-2011)；12)建筑物防雷设计规范(GB50057-2010)；13)中小学校设计规范(GB50099-2011)；14)建筑照明设计标准(GB50034-2013)；15)消防平安疏散标记设置标准(DB11/1024-2013)；(北京标准)16)人民防空地下室设计规范(GB50038-2005)；17)人民防空工程设计防火规范(GB50098-2009)；18)住宅设计标准(上海地方标准)(DGJ8-20-2007)(2011年版)；19)民用建筑电气防火设计规程(DG/TJ08-2048-2008)；20
3、)教化建筑电气设计规范(JGJ310-2013)；21)火灾自动报警系统设计规范(GB50116-2013)；22)球色建筑设计标准(DB11/938-2012)；23)城市夜景照明设计规范(JGJ/T163-2008)；24)2OkV及以下变电所设计规范(GB50053-2013)。2、不同规范对相同问题的不同要求D疏散照明是否一律采纳耐火线(I)JGJ16-2008第13.10.4条：消防设备及限制线路选择,应符合下列规定： 火灾自动报警系统爱护对象分级为特级的建筑物，其消防设备供电干线及分支干线，宜采纳矿物绝缘电缆： 火灾自动报警系统爱护对象分级为一级的建筑物，其消防设备供电干线及分支干

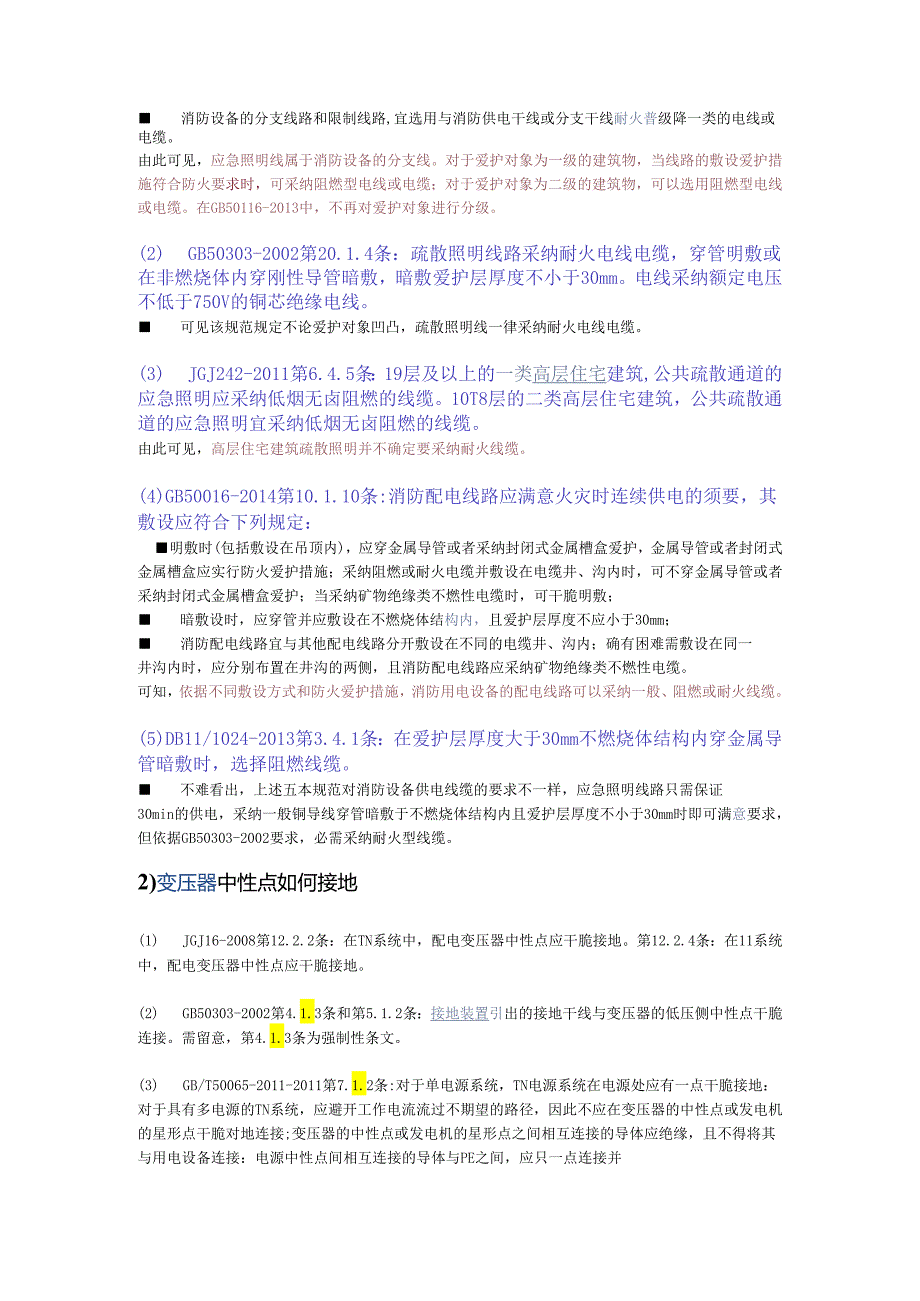

4、线，宜采纳矿物绝缘电缆；当线路的敷设爱护措施符合防火爱护要求时，可采纳有机绝缘耐火类电缆； 火灾自动报警系统爱护对象分级为二级的建筑物，其消防设备供电干线及分支干线，应采纳有机绝缘耐火类电缆； 消防设备的分支线路和限制线路,宜选用与消防供电干线或分支干线耐火普级降一类的电线或电缆。由此可见，应急照明线属于消防设备的分支线。对于爱护对象为一级的建筑物，当线路的敷设爱护措施符合防火要求时，可采纳阻燃型电线或电缆；对于爱护对象为二级的建筑物，可以选用阻燃型电线或电缆。在GB50116-2013中，不再对爱护对象进行分级。(2) GB50303-2002第20.1.4条：疏散照明线路采纳耐火电线电缆，
5、穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷爱护层厚度不小于30mm。电线采纳额定电压不低于750V的铜芯绝缘电线。可见该规范规定不论爱护对象凹凸，疏散照明线一律采纳耐火电线电缆。(3) JGJ242-2011第6.4.5条：19层及以上的一类高层住宅建筑,公共疏散通道的应急照明应采纳低烟无卤阻燃的线缆。10T8层的二类高层住宅建筑，公共疏散通道的应急照明宜采纳低烟无卤阻燃的线缆。由此可见，高层住宅建筑疏散照明并不确定要采纳耐火线缆。(4)GB50016-2014第10.1.10条:消防配电线路应满意火灾时连续供电的须要，其敷设应符合下列规定：明敷时(包括敷设在吊顶内)，应穿金属导管或者采纳封闭
6、式金属槽盒爱护，金属导管或者封闭式金属槽盒应实行防火爱护措施；采纳阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或者采纳封闭式金属槽盒爱护；当采纳矿物绝缘类不燃性电缆时，可干脆明敷； 暗敷设时，应穿管并应敷设在不燃烧体结构内，且爱护层厚度不应小于30mm； 消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一井沟内时，应分别布置在井沟的两侧，且消防配电线路应采纳矿物绝缘类不燃性电缆。可知，依据不同敷设方式和防火爱护措施，消防用电设备的配电线路可以采纳一般、阻燃或耐火线缆。(5)DB11/1024-2013第3.4.1条：在爱护层厚度大于30mm不燃烧体结构内穿金
7、属导管暗敷时，选择阻燃线缆。不难看出，上述五本规范对消防设备供电线缆的要求不一样，应急照明线路只需保证30min的供电，采纳一般铜导线穿管暗敷于不燃烧体结构内且爱护层厚度不小于30mm时即可满意要求，但依据GB50303-2002要求，必需采纳耐火型线缆。2)变压器中性点如何接地(1) JGJ16-2008第12.2.2条：在TN系统中，配电变压器中性点应干脆接地。第12.2.4条：在11系统中，配电变压器中性点应干脆接地。(2) GB50303-2002第4.1.3条和第5.1.2条：接地装置引出的接地干线与变压器的低压侧中性点干脆连接。需留意，第4.1.3条为强制性条文。(3) GB/T5

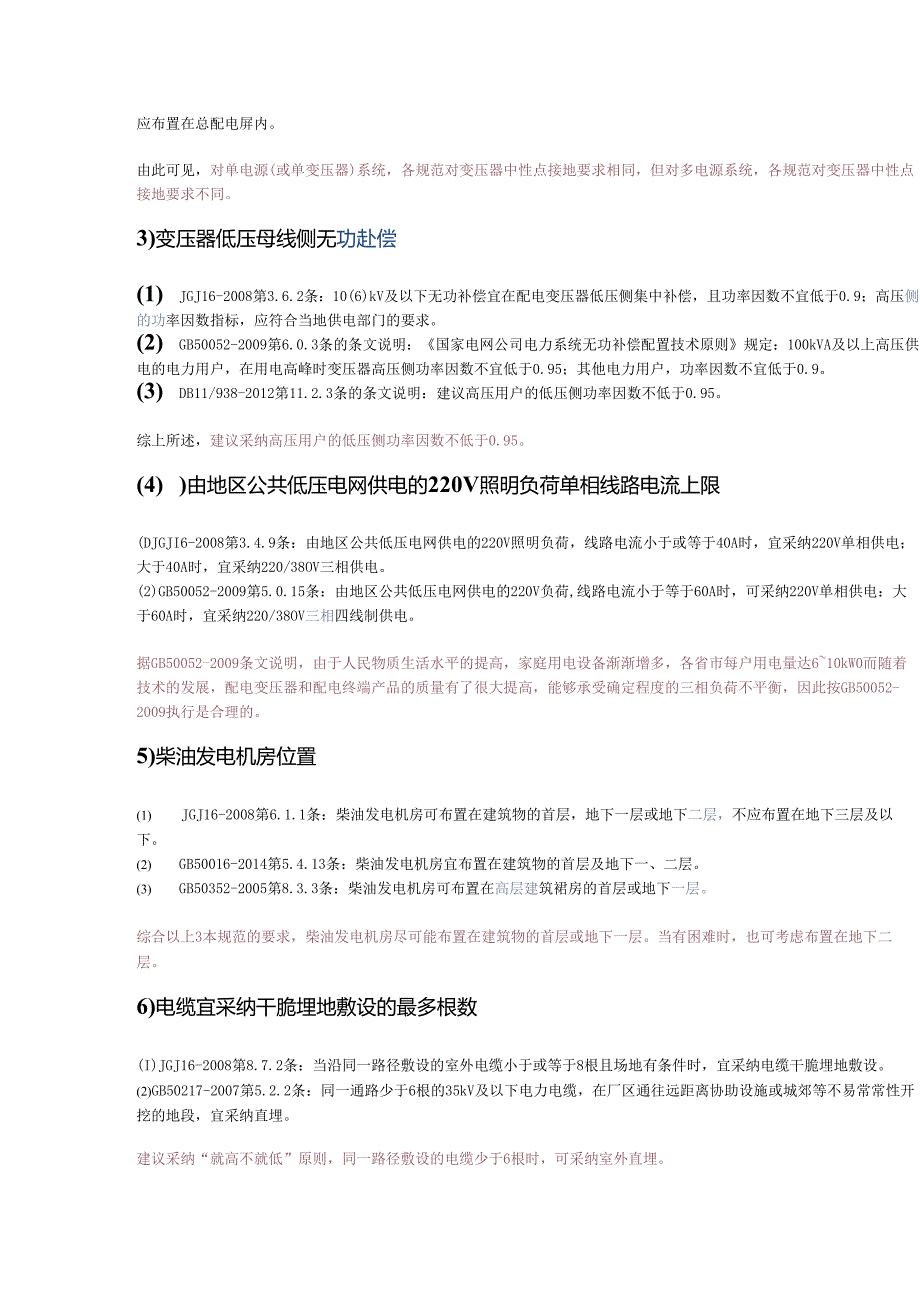

8、0065-2011-2011第7.1.2条:对于单电源系统，TN电源系统在电源处应有一点干脆接地：对于具有多电源的TN系统，应避开工作电流流过不期望的路径，因此不应在变压器的中性点或发电机的星形点干脆对地连接;变压器的中性点或发电机的星形点之间相互连接的导体应绝缘，且不得将其与用电设备连接：电源中性点间相互连接的导体与PE之间，应只一点连接并应布置在总配电屏内。由此可见，对单电源(或单变压器)系统，各规范对变压器中性点接地要求相同，但对多电源系统，各规范对变压器中性点接地要求不同。3)变压器低压母线侧无功赴偿(1) JGJ16-2008第3.6.2条：10(6)kV及以下无功补偿宜在配电变压器
9、低压侧集中补偿，且功率因数不宜低于0.9；高压侧的功率因数指标，应符合当地供电部门的要求。(2) GB50052-2009第6.0.3条的条文说明：国家电网公司电力系统无功补偿配置技术原则规定：100kVA及以上高压供电的电力用户，在用电高峰时变压器高压侧功率因数不宜低于0.95；其他电力用户，功率因数不宜低于0.9。(3) DB11/938-2012第11.2.3条的条文说明：建议高压用户的低压侧功率因数不低于0.95。综上所述，建议采纳高压用户的低压侧功率因数不低于0.95。(4) )由地区公共低压电网供电的220V照明负荷单相线路电流上限(DJGJI6-2008第3.4.9条：由地区公共
10、低压电网供电的220V照明负荷，线路电流小于或等于40A时，宜采纳220V单相供电；大于40A时，宜采纳220/38OV三相供电。(2)GB50052-2009第5.0.15条：由地区公共低压电网供电的220V负荷,线路电流小于等于60A时，可采纳220V单相供电：大于60A时，宜采纳220/38OV三相四线制供电。据GB50052-2009条文说明，由于人民物质生活水平的提高，家庭用电设备渐渐增多，各省市每户用电量达610kW0而随着技术的发展，配电变压器和配电终端产品的质量有了很大提高，能够承受确定程度的三相负荷不平衡，因此按GB50052-2009执行是合理的。5)柴油发电机房位置(1)
11、 JGJ16-2008第6.1.1条：柴油发电机房可布置在建筑物的首层，地下一层或地下二层，不应布置在地下三层及以下。(2) GB50016-2014第5.4.13条：柴油发电机房宜布置在建筑物的首层及地下一、二层。(3) GB50352-2005第8.3.3条：柴油发电机房可布置在高层建筑裙房的首层或地下一层。综合以上3本规范的要求，柴油发电机房尽可能布置在建筑物的首层或地下一层。当有困难时，也可考虑布置在地下二层。6)电缆宜采纳干脆埋地敷设的最多根数(I)JGJ16-2008第8.7.2条：当沿同一路径敷设的室外电缆小于或等于8根且场地有条件时，宜采纳电缆干脆埋地敷设。(2)GB50217
12、-2007第5.2.2条：同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离协助设施或城郊等不易常常性开挖的地段，宜采纳直埋。建议采纳“就高不就低”原则，同一路径敷设的电缆少于6根时，可采纳室外直埋。7)电缆平行敷设时与其他设施相互间容许最小净距离表1电缆平行敷设时与其他设施相互间容许最小净距离(单位：m)项目据JGJ16-2008表8.7.2据GB50217-2007表5.3.5建筑物,构筑物基础0.50.6(0.3)电杆0.61.0(0.5)乔木1.00.7公路15(与路边)1.0(0.5)排水明沟1.0(与沟边)1.0(0.5)注：括号内为特别状况下最小值；本处如无特别状况，建议
13、采纳“就高不就低”原则。8)消防电梯供电(1) JGJ16-2008第13.9.11条：当1218层一般住宅的消防电梯兼作客梯且两类电梯共用前室时，可由一组消防双电源供电。(2) JGJ242-2011第8.2.2条：高层住宅建筑的消防电梯应由专用回路供电，高层住宅建筑的客梯宜由专用回路供电。(3) GB50016-2014第10.1.6条:消防用电设备应采纳专用的供电回路。综合以上3本规范，对JGJ16-2008中“1218层一般住宅的消防电梯供电电源”的做法并未得到一样认同。如无特别困难，消防电梯宜由专用回路供电。9)电梯井道插座距坑底高度(1)据JGJ242-2011第8.2.7条为1.
14、5m。据JGJ16-2008第9.4.5条的条文说明为1.0m。JGJ242-2011发布时间比JGJ16-2008晚,而且JGJ242-2011第&2.7条写在正文里,而JGJ16-2008第9.4.5条写在条文说明里。综上所述,建议电梯井道插座距底坑高度取1.5mIO)住宅进户线及分支线截面(1) JGJ242-2011第6.4.6条：建筑面积小F或等于60m2且为一居室的住户，进户线不应小J6mm2,照明回路支线不应小于1.5mm2,插座回路支线不应小于2.5nun2,建筑面积大于60mm2的住户，进户线不应小于IOmm2,照明和插座回路支线不应小于2.5mm2o(2) GB50096-
15、2Ou第&7.2条:每套住宅进户线截面不应小于IOmln2,分支回路截面不应小于2. 5mm2(综上所述，建议按GB50096-2011执行。11)每套住宅的用电负荷(1) GB50096-2011第8.7.1条:每套住宅的用电负荷不应小于2.5kW.(2) JGJ242-2011表3.3.1：当每套住宅建筑面积小于或等于60mm2时，其用电负荷为3kWo每套住宅的用电负荷通常按甲方要求，但不宜小于3kWo12 )住宅内电气管线敷设(1) JGJ242-2011第7.2.2条：可采纳管壁厚度不小于2.Omm的塑料导管或金属导管明敷，但明敷的金属导管应做防腐防潮处理。(2) GB50096-2011第8.7.2条：套内的电气管线应采纳穿管暗敷设方式。新建住宅采纳暗管敷设对防火有利且较美观，是首选方案。但对于改造项且，可能免不了要用明敷方式。13 )防雷引下线最小截面(1)据GB50057-2010表5.2.1：对热浸镀锌钢，单根扁钢时为50mm2;单根圆钢时为50mm2;单根圆钢入地处为176mm2据GB50057-2010表4.3.5：敷设在混凝土中作为防雷装置的钢筋
