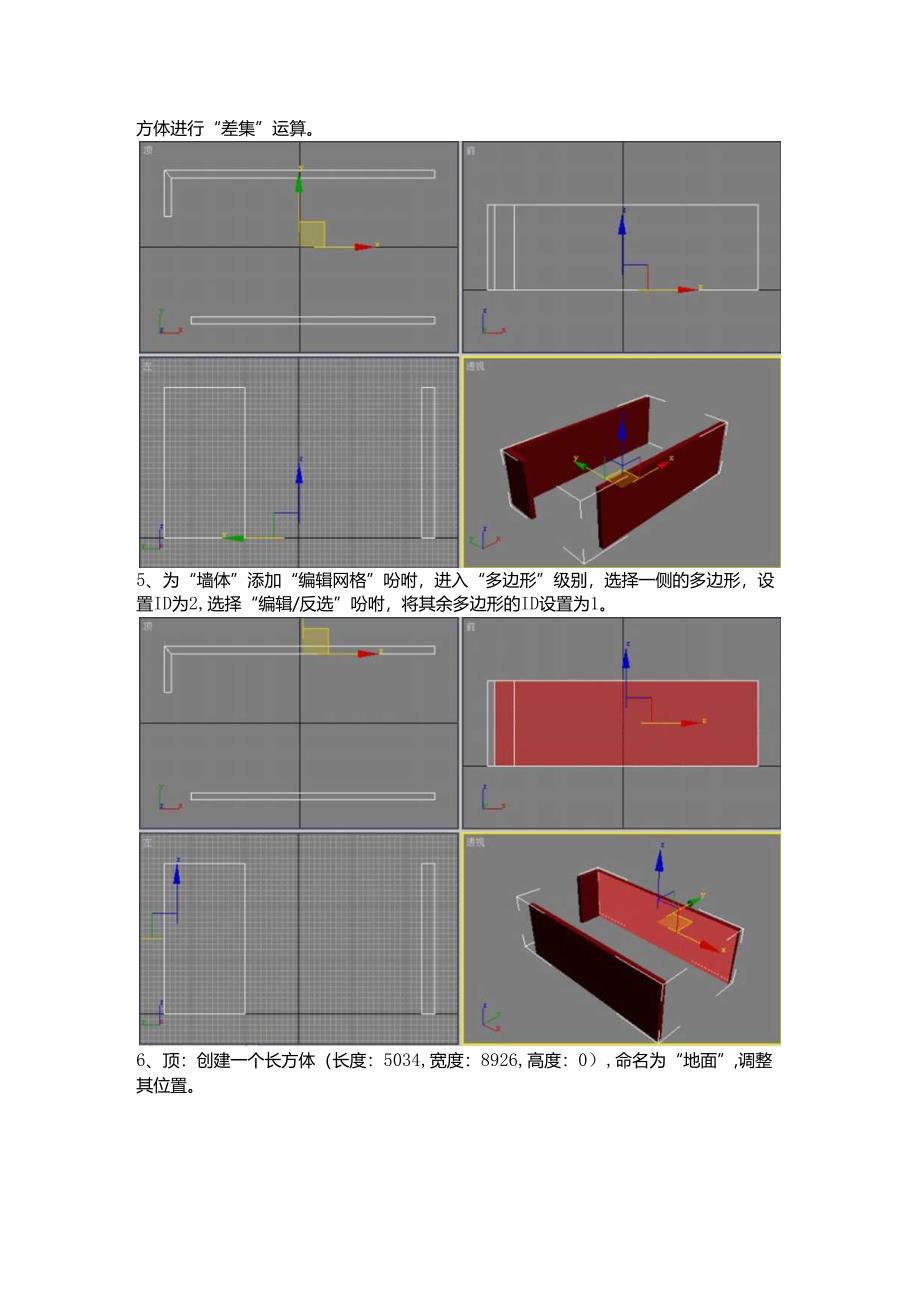

1、一、制作客厅的基本框架1、设置系统单位为“毫米”。2、顶：绘制一个矩形（长度：5040,宽度：8906）,添加“编辑样条线”修改器，进入“分段”级别，删除右侧的线段，进入“样条线”级别，设置“轮廓”为240。添加“挤出”吩咐，数量为2800,命名为“墙体”。3、顶：创建一个长方体（长度：3540,宽度：900,高度：2800）,调整其位置。4、选择“墙体”，单击“复合对象”面板中的“布尔”按钮，拾取刚创建的长方体进行“差集”运算。5、为“墙体”添加“编辑网格”吩咐，进入“多边形”级别，选择一侧的多边形，设置ID为2,选择“编辑/反选”吩咐，将其余多边形的ID设置为1。6、顶：创建一个长方体（长

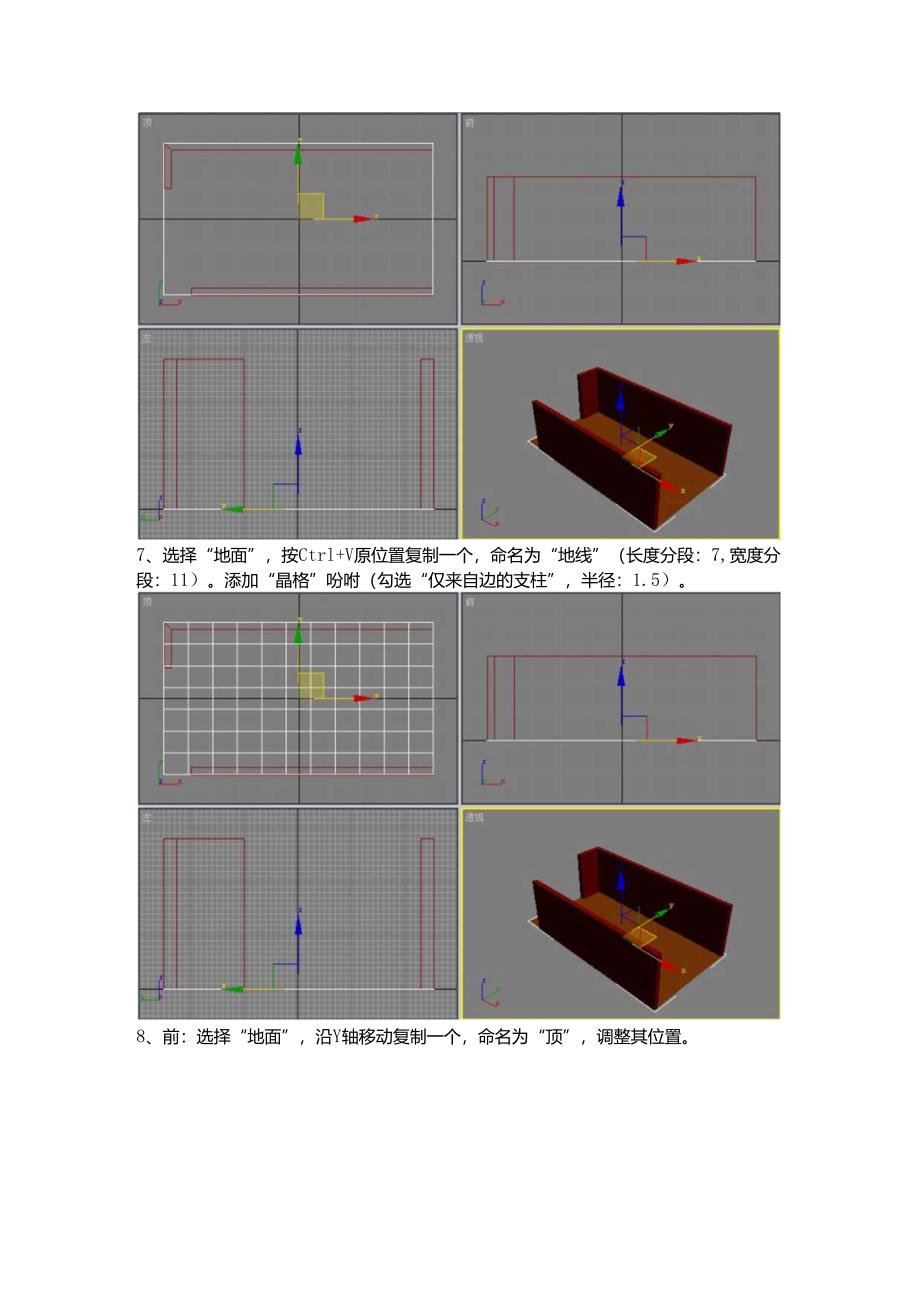

2、度：5034,宽度：8926,高度：0）,命名为“地面”,调整其位置。7、选择“地面”，按Ctrl+V原位置复制一个，命名为“地线”（长度分段：7,宽度分段：11）。添加“晶格”吩咐（勾选“仅来自边的支柱”，半径：1.5）。8、前：选择“地面”，沿Y轴移动复制一个，命名为“顶”，调整其位置。9、顶：绘制3个矩形（长度：5034,宽度：8926；长度：3100,宽度：3265；长度：100,宽度:2297）,分别调整其位置。10、顶：选择随意一个矩形，添加“编辑样条线”吩咐，“附加”其余两个矩形。添加“挤出”吩咐，设置“数量”为80,命名为“吊顶”，调整其位置。11、顶：创建一架目标摄影机，设置
3、“镜头”为27,“视野”为67.38,“目标距离”为5280,将“透视”视图切换为“摄影机”视图。二、窗户的制作1、顶：通过“线”按钮，绘制一条封闭的二维线形，添加“挤出”吩咐，设置“数量”为300,命名为“墙面01”，调整其位置。ConeraOl3、左：绘制一个矩形（长度：2330,宽度：3250）,添加“编辑样条线”吩咐,进入“样条线”级别，设置“轮廓”数量为60o添加“挤出”吩咐，数量为60,命名为“窗框”，调整其位置。4、左：通过“线”按钮绘制一条二维线形，进入“样条线”级别，设置“轮廓”为50。添加“挤出”吩咐，数量为“270”，命名为“窗包边”，调整其位置。5、前：绘制一个矩形（长
4、度：2330,宽度：665）,添加“编辑样条线”吩咐，进入“样条线”级别，设置“轮廓”为60o添加“挤出”吩咐，数量为60,命名为“侧窗框”。调整其位置。6、顶：选择“窗包边”，沿Z轴旋转90度复制一个，命名为“窗包边01”，调整大小及位置。CKr4)17、左：取消勾选“起先新图形”，通过“线”按钮连续绘制4条直线。8、进入“样条线”级别，设置“轮廓”为50o添加“挤出”吩咐，数量为60,命名为“窗格”，调整其位置。9、顶：绘制一条开放的二维线形，添加“挤出”吩咐，数量为2307,命名为“玻璃”,调整其位置。C4vr)l10、顶：绘制一条开放的二维线形，添加“挤出”吩咐，数量为2700,命名为
5、“窗帘”，调整其位置。11、左:选择“窗帘”，沿X轴向右移动复制1个，调整其位置。三、室内造型饿制作1、在“左”视图中绘制一个“长度”为80、“宽度”为15的封闭二维线形作为倒角剖面，在“顶”视图中绘制一个开放的二维线形作为倒角路径。2、顶：选择倒角路径，添加“倒角剖面”吩咐，通过“拾取剖面”按钮拾取倒角剖面，命名为“踢脚线”，调整其位置。3、顶：创建一个长方体（长度：2800,宽度：2800,高度：80）,命名为“吊顶01”，调整其位置。4、顶：通过“线”按钮绘制两条相互垂直的直线，命名为“线”，设置渲染,厚度为10。调整其位置。Cnr0l5、顶：创建一个长方体（长度：200,宽度：2358
6、,高度：30）,命名为“灯槽。调整其位置。6、顶：绘制一个矩形（长度：100,宽度：100）,添加“编辑样条线”吩咐，进入“样条线”级别，设置“轮廓”为10。添加“挤出”吩咐，数量为86,命名为“射灯”，调整其位置。7、顶：创建一个长方体（长度：80,宽度：80,高度：88）,命名为“灯”，调整其位置。8、顶：同时选择“射灯”和“灯”，移动复制2组，调整其位置。9、顶：创建一个长方体（长度：110,宽度：110,高度：88）,命名为“筒灯二创建一个圆柱体（半径：33,高度：50）,命名为“灯03”，调整其位置。顶：同时选择“筒灯”和“灯03”，移动复制3组，调整其位置。11、再次移动复制3组，
7、并调整其位置。12、前：创建一个长方体（长度：1700,宽度：4000,高度：120）,命名为“电视墙”，调整其位置。,13、前：绘制一个矩形（长度：500,宽度：450）,添加“编辑样条线”吩咐,31111+.rH+H1.，IwJaaBBaMiBaBaaBBBaaiB命名为“画框”，调整其位置。进入“样条线”级别，设置“轮廓”为150o添加“挤出”吩咐，数量为15。14、前：创建一个平面（长度：200,宽度：150）,命名为“装饰画”，调整其位置。15、前：同时选择“画框”和“装饰画”，以“实例”方式沿X轴移动复制2组,调整其位置。:!1.一Ikk3-16、左：通过“线”按钮绘制一个长度为6
8、10、宽度为100的封闭二维线形。17、添加“车削”吩咐，设置“分段”为10,命名为“花瓶”,调整其位置。18、顶：绘制一个封闭的二维线形，添加“挤出”吩咐，数量为“50”，命名为“护栏”，调整其位置，移动复制2组。四、制作材质三二三三二三三三-R4HW1、“多维/子对象”材质：单击“Standard”按钮，选择“多维/子对象”材质。IDl为“高级照明覆盖”材质：反射比为0.97,颜色溢出为0.4,基础材质为标准材质（环境光、漫反射为白色）；ID2为“高级照明覆盖”材质：反射比为0.8,颜色溢出为0.6,基础材质为标准材质（环境光：48、61、89；漫反射：63、81、117；高光级别：53；
9、光泽度：41）。将该材质给予“墙体”。Jj-Jlb3隹X高级照明将飞tri4l6W扩展鳏7超过柔棒二sS5t厂薮色_JStAndftrd高光级别：所：光泽度:k：柔化：此厂；回回回Batt1.Iasaiam高比反射：|不透明度:1一,-2、“黑金砂大理石”材质：单击“Standard”按钮，选择“高级照明覆盖”材质：反射比为1,颜色溢出为0.3,基础材质为标准材质（环境光、漫反射：255、10、39,漫反射贴图为“印度黑竟金.jpg”；高光级别：44,光泽度：45；反射贴图为“光线跟踪”，数量为13）o将该材质给予“地线”、“窗台”、“线”造型。回回MMWMMB8-覆差材质物理星性反射比：|1
10、0.：.XK颜色渗出：I。3；透射比比例：115zHl特殊效果海比：IO0：KK间接灯光凹凸比：To-：基础材质：黑金砂大理石（Stgdrd）3、“地砖”材质：单击“Standard”按钮，选择“高级照明覆盖”材质：反射比为0.8,颜色溢出为0.5,基础材质为标准材质（环境光、漫反射：60、245、199,漫反射贴图为“ll.jpg；高光级别：28,光泽度：47；反射贴图为“光线跟踪”，数量为30）。将该材质给予“地面MingOVerri也|高级照明强首呢弟差材质物理属性反射比：I。8-XK颜色港出：5i透射比比例：（To-：HI特殊效果羯S比：|00：WJ间接灯光凹凸比：11一：恭础材质地稔
11、(Standard)4、“白色油漆”材质：单击“Standard”按钮，选择“高级照明覆盖”材质：反射比为0.7,颜色溢出为0.4,基础材质为标准材质（环境光、漫反射和高光反射为白色：255、255、255；高光级别：11,光泽度：41)o将该材质给予“顶”、“吊顶”、“吊顶01”、“墙面01”、“窗框”、“侧窗框”、“窗格”、“小窗格”、“电视墙”、“灯槽”、“护栏”、“护栏01”和“护栏02”。一高力取嗝如加殖击材质物理属性反射比：|。7：颜色渗出：。4:=透射比比例：(一3特殊效果亮度比：100：KK间接灯光凹凸比：11-0-:5、“胡桃木”材质：环境光为247、218、60,漫反射为2
12、3、0、195,漫反射贴图为“胡桃木.jpg”(U:3,V：4.8)；高光级别：55,光泽度：48；反射贴图“光线跟踪”，数量为18o将该材质给予“踢脚线”、“窗包边”、“窗包边01”。3XOI4I节Q：展场弋I胡松本IStandard|6、“玻璃”材质：单击“Standard”按钮，选择“高级照明覆盖”材质：反射比为1.0,颜色溢出为0.2,基础材质为标准材质(环境光：137、165、157,漫反射：176、212、201；高光级别：60,光泽度：39；不透亮度：50；反射贴图为“光线跟踪”，数量为IDo将该材质给予“玻璃”、“小玻璃二7、“窗帘”材质：环境光和漫反射为254、249、235
13、；高光级别：35,光泽度:25；不透亮度：76o将该材质给予“窗帘”、“窗帘01”。、搴I肘X夕X:髭曷於悒奇JStftndftrdU-明暗器基本参数II）Blzm二j厂线框双面面贴图面伏8、“植物”材质：单击“Standard”按钮，选择“高级照明覆盖”材质：反射比为0.8,颜色溢出为0.5,基础材质为标准材质（漫反射贴图为“1.YX001.jpg”；高光级别：99,光泽度：82；反射贴图为“光线跟踪”，数量为9）。将该材质给予“花瓶，选择“花瓶”模型，添加“UVW贴图”吩咐（柱形，长度：29,宽度：29,高度：83)oJ99OQa高级照明t需材质覆差材质物理厘性反射比：18-XK颜色渗出：05-Wi透射比比例：一哥H特殊效果比：|oOjJKK间接灯光凹凸比：11-一：基础材质：植物(StMdad)9、“黑色塑料”材质：环境光和漫反射为黑色0、0、Oo将该材质给予“射灯”、“筒灯”。、I电IX9IRI飞IOIS|%多飞I里色翊StSdard,明暗币(耳3T下二
